Nissan X-Trail T31 (2008-2013) – scatola dei fusibili
Nissan X-Trail T31 – schema della scatola dei fusibili
Anno di produzione: 2008, 2009, 2010, 2011, 2012 e 2013.
Abitacolo
Si trova nel cruscotto dietro il coperchio protettivo.
Tipo 1
Descrizione
| 1 | 10A Alimentazione specchietti, sistema audio |
| 2 | Prese 10A |
| 3 | Accendino 15A |
| 4 | Non utilizzato |
| 5 | Ventilatore del climatizzatore 15A |
| 6 | Ventilatore del climatizzatore 15A |
| 7 | 10A Sistema di accesso senza chiave |
| 8 | 15A Fari supplementari |
| 9 | 10A Controllore della trazione integrale |
| 10 | 10A Luci di stop |
| 11 | 10A Illuminazione interna |
| 12 | 10A Strumento di misurazione |
| 13 | 10A Modulo di controllo della carrozzeria (BCM) |
| 14 | 10A Sistema audio |
| 15 | 10A Specchietti riscaldati |
| 16 | 20A sistema audio |
| 17 | 10A Pompa per lavavetri |
| 18 | 10A Strumento di misurazione |
| 19 | Airbag 10A |
| 20 | 10A Porta di diagnosi, unità di controllo del motore, controllo dell’angolo dei fari |
- R1 – Equipaggiamento supplementare relè
- R2 – Relè del ventilatore del climatizzatore
- R3 – Relè supplementare dei fari
- R4 – Relè del riscaldamento del sedile
- R5 – Relè supplementare dei fari
Tipo 2
Descrizione
| F1 | 10A Sistema audio, azionamento elettrico degli specchietti esterni |
| F2 | 15A Presa anteriore (accendino) |
| F3 | Accendino 15A |
| F4 | 10A Climatizzazione, riscaldatore elettrico dell’abitacolo |
| F5 | 15A Motore del riscaldatore |
| F6 | 15A Motore del riscaldatore |
| F7 | 10A Equipaggiamento opzionale |
| F8 | Sensori CVT 15A (cambio meccanico) |
| F9 | 15A sistema audio |
| F10 | 10A luci di frenata |
| F11 | Riserva |
| F12 | 10A Unità di controllo dell’equipaggiamento elettrico dell’abitacolo |
| F13 | 10A Equipaggiamento elettrico |
| F14 | 15A Presa posteriore (se installata) |
| F15 | 10A Specchi riscaldati |
| F 16 | 10A Unità di controllo dell’equipaggiamento elettrico dell’abitacolo |
| F17 | 15A Equipaggiamento elettrico |
| F18 | 20A Tergicristallo del parabrezza |
| F19 | Airbag 10A SRC |
| F20 | 10A Sedili riscaldati |
| R1 | Relè dell’equipaggiamento supplementare dell’abitacolo |
| R2 | Relè del ventilatore del riscaldatore |
Comparto motore
Nel Nissan X Trail T31 di seconda generazione, sotto la batteria ci sono 2 scatole dei fusibili. Per accedervi, è necessario rimuovere il tubo del condotto dell’aria.
Scatola A
Tipo 1
Descrizione
| 1 | ABS, ESP (50A con ESP, 40A senza ESP) |
| 2 | 30A ABS, ESP |
| 3 | 30A Lavavetri dei fari |
| 4 | 60A Servosterzo elettrico |
| 5 | Generatore del segnale acustico 10A |
| 6 | 10A Luci diurne |
| 7 | Pompa di raffreddamento del turbocompressore 10A |
| 8 | 20A Riscaldamento del sedile |
| 9 | 10A Unità di controllo del cambio |
| 10 | 30A Riscaldatore supplementare |
| 11 | 30A Riscaldatore supplementare |
| 12 | 15A sistema audio |
| 13 | 40A Ventilatore di raffreddamento motore 2 |
| 14 | 40A Accensione |
| 15 | 40A Ventilatore di raffreddamento motore 1 |
| 16 | 50A Unità di controllo del sollevatore del vetro, unità di controllo della carrozzeria |
| R1 | Relè del clacson |
| R2 | Relè del ventilatore di raffreddamento (alta velocità) |
| R3 | Relè delle luci diurne (Europa) Relè del clacson |
| R4 | Relè del lavavetri dei fari (benzina) Relè del riscaldatore (diesel) |
| R5 | Relè del ventilatore di raffreddamento (bassa velocità) |
| R6 | Relè delle luci di frenata (benzina) Relè del riscaldatore (diesel) |
Tipo 2
Descrizione
| F1 | 20A Turbina del raffreddamento dell’aria (turbodiesel) |
| F2 | 10A Blocco dell’interruttore della modalità di funzionamento del cambio (veicoli a trazione integrale) |
| F3 | Generatore 10A |
| F4 | 10A segnale acustico |
| FL5 | 60/30A Servosterzo elettrico, pompa del lavavetri dei fari, sistema ABS |
| F6 | Sistema ABS 40A, sistema di controllo della stabilità |
| F7 | 30A Riscaldamento elettrico dell’abitacolo (per auto con motore diesel) |
| F8 | 30A Riscaldatore elettrico dell’abitacolo |
| F9 | 30A Riscaldatore elettrico dell’abitacolo |
| F10 | Riserva |
| FL11 | 50/30/40A Ventilatore di raffreddamento motore, accensione |
| F12 | 40A Unità di controllo dell’equipaggiamento elettrico dell’abitacolo |
| R3 | Relè del clacson |
| R4 | Relè del ventilatore di raffreddamento del motore |
| R5 | Relè della pompa del lavavetri dei fari |
Scatola B
Tipo 1
Descrizione
| Ef41 | Riserva |
| Ef42 | Riserva |
| Ef43 | 10A – fari anabbaglianti (faro destro) |
| Ef44 | 10A – fari anabbaglianti (blocco sinistro del faro) |
| Ef45 | 10A – illuminazione laterale |
| Ef46 | 10A – retroilluminazione |
| Ef47 | Riserva |
| Ef48 | 20A – tergicristallo anteriore |
| Ef49 | 10A – luci di posizione (faro sinistro) |
| Ef50 | 10A – luci di posizione (faro destro) |
| Ef51 | 10A – Frizione del compressore del climatizzatore |
| Ef52 | Riserva |
| Ef53 | 30A – fusibile di riserva |
| Ef54 | Riserva |
| Ef55 | 15A – riscaldamento elettrico degli specchietti laterali e del lunotto |
| Ef56 | 15A – riscaldamento elettrico degli specchietti laterali e del lunotto |
| Ef57 | 15A – pompa del carburante |
| Ef58 | 10A – sensore della modalità di funzionamento del cambio automatico, relè del motorino di avviamento (avvolgimento) |
| Ef59 | 10A – Sistema antibloccaggio (ABS) |
| Ef60 | 10A – luci di retromarcia |
| Ef61 | 15A ETC – unità di controllo elettronica del motore (ECU) |
| Ef62 | 15A EGI – unità di controllo elettronica del motore (ECU), bobine di accensione |
| Ef63 | 20A – sensore diagnostico della concentrazione di ossigeno |
| Ef64 | 15A – iniettori |
| Ef65 | 15A – fari anteriori fendinebbia |
Descrizione dei relè
| Er7 | Relè dei fari anteriori fendinebbia | |
| Er8 | relè delle luci di posizione | |
| Er9 | relè dell’unità di controllo elettronica del motore (ECU) | |
| Er10 | relè del lunotto e degli specchietti esterni riscaldati | |
| Er11 | relè del motorino di avviamento | |
| Er12 | relè del ventilatore di raffreddamento 3 | |
| Er13 | relè del ventilatore di raffreddamento 2 | |
| Er14 | relè del ventilatore di raffreddamento 1 | |
| Er15 | relè di accensione | |
Tipo 2
Descrizione
| F1 | 15A riscaldatore del vetro |
| F2 | 15A riscaldatore del vetro |
| F3 | 15A Fari fendinebbia |
| F4 | 30A Tergicristallo del parabrezza |
| F5 | 15A Luce di posizione, faro destro |
| F6 | 15A Luce di posizione, faro sinistro |
| F7 | 10A Luce abbagliante, faro destro |
| F8 | 10A Luce abbagliante, faro sinistro |
| F9 | 10A lampadine laterali |
| F10 | Riserva |
| F11 | 15A Controllo della trasmissione |
| F12 | Unità di controllo del motore 20A; |
| F13 | Compressore del climatizzatore 10A |
| F14 | 10A Luci di retromarcia |
| F15 | Cambio 10A |
| F 16 | 10A Sistema di gestione del motore |
| F17 | 15A pompa del carburante |
| F18 | Sistema di alimentazione 10A (iniettori di carburante) |
| F19 | 10A Sistema antibloccaggio idraulico (ABS) |
| F20 | Riserva |
| R6 | Relè del sistema di accensione |
| R8 | Relè del riscaldatore del lunotto posteriore |
| R16 | Relè della bassa velocità del ventilatore di raffreddamento del motore I |
| R17 | Relè dell’alta velocità del ventilatore di raffreddamento del motore II |

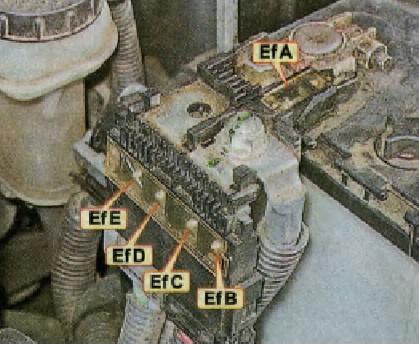

Scatola della batteria
Sul terminale positivo della batteria ci sono fusibili sotto forma di fusibili ad alta potenza.
- EfA – alternatore 250/140A, circuiti fusibili EBfB e EBfC
- EfB – 100A blocco fusibili nel comparto motore
- EfC – illuminazione 100A, climatizzazione
- EfD – relè di accensione 80/100A, circuito fusibile del comparto motore
- EfE – blocco fusibili del comparto motore 80/100A
- EfN – 60A unità di controllo delle candelette
