Nissan Quest (1998-2016) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Nissan Quest (1998–2016), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

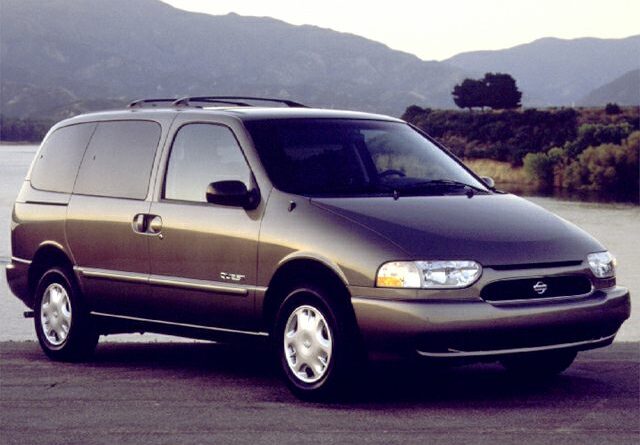

Nissan Quest (1998-2002) – schema della scatola dei fusibili
Anno di produzione: 1998, 1999, 2000, 2001.
Fusibile accendisigari (presa di alimentazione) nel Nissan Quest (1998-2002) è il fusibile 6 nella scatola dei fusibili nell’abitacolo.
Abitacolo
Scatola dei fusibili dell’abitacolo
| Nr | Amp [A] | Descrizione |
| 1 | 7,5 | Sedili anteriori riscaldati |
| 2 | 10 | Modulo di controllo della trasmissione (TCM);
Motore del tergicristallo posteriore; Modulo EATC. |
| 3 | 10 | Modulo del sensore di diagnostica dell’airbag |
| 4 | 10 | Valvola IACV-AAC;
Valvola di bypass della valvola di chiusura del vuoto; Modulo di controllo del motore (ECM); Connettore di interfaccia dati; Valvola elettromagnetica dell’interruttore mappa/baro; Sensore di posizione della farfalla; Valvola di controllo della ventilazione del serbatoio EVAP. |
| 5 | 7,5 | Interruttore del retrovisore esterno a distanza;
SECU. |
| 6 | 20 | Accendisigari |
| 7 | 20 | Punto di alimentazione posteriore |
| 8 | 20 | Motore del tergicristallo anteriore;
Motore del lavavetri anteriore; Amplificatore del tergicristallo anteriore. |
| 9 | 10 | Motore del tergicristallo posteriore;
Motore del lavavetri posteriore. |
| 10 | 15 | ’01 -’02:
Audio; Monitor video; Amplificatore del subwoofer. |
| 7,5 | ’98 -’00:
Audio |
|
| 11 | 20 | ’01 -’02:
Punto di alimentazione posteriore (montato sulla console) |
| 20 | ’98 -’00:
Amplificatore del subwoofer |
|
| 12 | 7,5 | Unità di controllo dei fari;
Modulo di controllo del motore (ECM). |
| 13 | 7,5 | Unità di controllo del climatizzatore;
Relè del climatizzatore; Unità EATC; Alette di miscelazione dell’aria e modalità; Valvola elettromagnetica IACC-FICD. |
| 14 | 20 | Disappannatore del lunotto posteriore |
| 15 | 20 | Disappannatore del lunotto posteriore |
| 16 | 10 | Interruttore del disappannatore del lunotto posteriore;
Riscaldatori degli specchietti. |
| 17 | 10 | Lucidi laterali anteriori;
Faro anteriore combinato; Interruttore combinato. |
| 18 | 7,5 | Lucidi di illuminazione |
| 19 | 10 | Faro posteriore combinato;
Lampada di registrazione del rimorchio. |
| 20 | 10 | Audio, cambiavalute CD;
Telecomando audio posteriore; Pannello di controllo FES. |
| 21 | 15 | Lucidi interni;
Controllo del sedile e dello specchietto con memoria; Motore del tetto apribile. |
| 22 | 20 | Interruttore delle luci di stop;
Unità di controllo del traino del rimorchio. |
| 23 | 10 | Interruttore delle luci di emergenza;
Spia di controllo della sicurezza. |
| 24 | 15 | Motore del ventilatore posteriore |
| 25 | 15 | Motore del ventilatore posteriore |
| 26 | 7,5 | Sensore di ossigeno riscaldato |
| 27 | 10 | Interruttore di emergenza |
| 28 | 20 | Motore del ventilatore anteriore;
Unità di controllo della velocità del ventilatore anteriore. |
| 29 | 10 | Connettore di interfaccia dati;
Contatore combinato; Interruttore del freno ASCD; Relè del climatizzatore; Relè del ventilatore di raffreddamento; Relè del motore del ventilatore posteriore; Unità di controllo del sedile e dello specchietto con memoria; Unità di controllo ASCD. |
| 30 | 10 | Attuatore ABS e unità elettrica;
Interruttore di posizione di parcheggio e neutro; Unità di controllo dei fari; SECU; Modulo di controllo della trasmissione (TCM). |
| 31 | 20 | Motore del ventilatore anteriore;
Unità di controllo della velocità del ventilatore anteriore. |
| 32 | – | – |
| Relè | ||
| R1 | Faro posteriore | |
| R2 | Accensione | |
| R3 | Accessori | |
| R4 | Disappannatore del lunotto posteriore | |
| R5 | Ventilatore | |
Scatola dei fusibili del vano motore
| Nr | Amp [A] | Descrizione |
| 33 | 10 | Iniettori;
Modulo di controllo del motore (ECM). |
| 34 | 10 | Relè del modulo di controllo del motore (ECM);
Connettore di interfaccia dati. |
| 35 | 10 | Generatore |
| 36 | 15 | Faro destro |
| 37 | 15 | Faro sinistro |
| 38 | 7,5 | Relè dei fari anteriori fendinebbia |
| 39 | 7,5 | SECU;
Relè di sicurezza del veicolo. |
| 40 | – | – |
| 41 | 20 | Relè della valvola elettromagnetica ABS |
| 42 | 15 | Relè del clacson |
| 43 | 15 | Relè della pompa del carburante |
| 44 | 7,5 | Rilevamento del ventilatore del radiatore |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| A | 100 | Relè di accensione (fusibile: “26”, “27”, “29”, “30”);
Relè accessori (fusibile: “5”, “6”, “7”, “8”, “9”); (fusibile: “17”, “18”, “19”); Fusibile: “2”, “20”, “21”, “22”, “23”. |
| B | 140 | Generatore;
Fusibile: “A”, “C”, “F”, “G”, “38”, “39”, “41”, “42”. |
| C | 65 | Relè del motore del ventilatore anteriore
(fusibile: “28”, “31”) |
| D | – | – |
| E | – | – |
| F | 30 | Interruttore automatico 1
(SECU, relè della finestra di alimentazione); Interruttore automatico 2 (presa elettrica). |
| G | 40 | Relè del motore ABS |
| H | – | – |
| I | 45 | Relè del disappannatore del lunotto posteriore
(fusibile: “14”, “15”, “16”); Fusibile: “24”, “25”. |
| J | 75 | Relè del ventilatore di raffreddamento |
| K | 30 | Accensione |
| L | 20 | Relè del ventilatore di raffreddamento |
| M | – | – |
| N | – | – |
| Relè | ||
| R1 | Relè del ventilatore di raffreddamento 1 | |
| R2 | Relè del ventilatore di raffreddamento 2 | |
| R3 | Relè del ventilatore di raffreddamento 3 | |
Scatola dei relè del vano motore
| Relè | Descrizione |
| R1 | Posizione di parcheggio e neutra |
| R2 | Pompa del carburante |
| R3 | Controlla le lampadine |
| R4 | ’01 -’02:
Faro fendinebbia |
| ’98 -’00:
Interrompi ASCD |
|
| R5 | Sicurezza del veicolo |
| R6 | Clacson |
| R7 | Climatizzatore |
Schema dei fusibili e relè – Nissan Quest
Riguarda i veicoli prodotti negli anni:
2004, 2005, 2006, 2007, 2008, 2009.
Scatola dei fusibili del cruscotto
La scatola dei fusibili si trova dietro il vano portaoggetti del cruscotto. Tirare la maniglia degli occhiali verso il basso per aprire (1), quindi tirare la maniglia degli occhiali (2) e rimuoverla per rivelare il pannello dei fusibili.
Posteriore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 10 | Pedale di regolazione dell’unità di controllo, interruttore della luce di stop |
| 2 | 10 | Relè del motore del ventilatore anteriore, controllo dell’aria anteriore |
| 3 | 15 | Modulo di controllo della carrozzeria (BCM), specchietto retrovisore interno antiabbagliamento automatico |
| 4 | 10 | Audio, interruttore AV, unità di visualizzazione, unità di controllo della visualizzazione, unità di controllo della navigazione, lettore DVD, sintonizzatore radio satellitare, modulo di controllo della carrozzeria (BCM) |
| 5 | 15 | Prese di alimentazione anteriori 2, presa di alimentazione posteriore (2° fila) |
| 6 | 10 | Interruttore del telecomando degli specchietti esterni |
| 7 | – | – |
| 8 | 10 | Specchietto della porta |
| 9 | 10 | Controllore del sedile del conducente, diodo 1 |
| 10 | 15 | Motore del ventilatore posteriore |
| 11 | 15 | Motore del ventilatore posteriore |
| 12 | 10 | Interruttore del freno automatico dell’unità di controllo della velocità (ASCD), connettore di collegamento dati, misuratore combinato, relè del sedile riscaldato, interruttore della posizione neutra del parcheggio, display, sensore dell’angolo di sterzata, display dell’unità di controllo, unità di controllo Navi, unità di controllo delle porte posteriori, unità di controllo delle porte scorrevoli, unità di controllo del sonar, luci diurne, telefono vivavoce |
| 13 | 10 | Unità del sensore di diagnostica degli airbag, unità di controllo del sistema di classificazione dei passeggeri |
| 14 | 10 | Misuratore combinato, interruttore della posizione neutra del parcheggio, oscuramento automatico dello specchietto retrovisore interno |
| 15 | – | – |
| 16 | 10 | Iniettori, modulo di controllo della carrozzeria (BCM), modulo di controllo del motore (ECM) |
| 17 | 10 | Unità di controllo Navi, unità di controllo delle porte posteriori, unità di controllo delle porte scorrevoli, unità di controllo del sedile del conducente, interruttore di memoria del sedile, unità di controllo del posizionamento automatico del motore |
| 18 | 15 | Subwoofer |
| 19 | 15 | Modulo di controllo della trasmissione (TCM), interruttore A/V, display, sensore dell’angolo di sterzata, misuratore combinato, supporto motore anteriore controllato elettronicamente, display di controllo, interruttore della chiave, controllo dell’aria anteriore |
| 20 | 10 | Interruttore della luce di stop |
| 21 | 15 | Prese di alimentazione anteriori 1, presa di alimentazione posteriore (Cargo) |
| 22 | 15 | Relè di apertura del tappo del carburante, lettore DVD |
| R1 | Ventilatore | |
| R2 | Accessorio | |
Scatola dei fusibili del vano motore #1
Il blocco dei fusibili si trova vicino al serbatoio del liquido lavavetri del parabrezza.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 32 | 20 | Relè del disappannatore del lunotto posteriore |
| 33 | 10 | Relè del climatizzatore |
| 34 | 15 | Processore IPDM E/R |
| 35 | 15 | Modulo di controllo del motore (ECM), relè ECM, amplificatore dell’antenna NATS |
| 36 | 15 | Faro destro, diodo 3 |
| 37 | 20 | Relè del disappannatore del lunotto posteriore |
| 38 | 10 | Faro sinistro delle luci diurne, unità di controllo delle luci diurne |
| 39 | 30 | Relè dei tergicristalli anteriori |
| 40 | 10 | Faro destro delle luci diurne, relè delle luci diurne, diodo 3 |
| 41 | 15 | Relè della lampada posteriore, relè della lampada angolare, processore IPDM E/R |
| 42 | 10 | Relè della pompa del riscaldatore |
| 43 | 15 | Relè dei fari anteriori anti-nebbia |
| 44 | 15 | Relè del motore di controllo della farfalla |
| 45 | 15 | Faro sinistro, luci diurne |
| 46 | 15 | Sensore di flusso d’aria, sensore di ossigeno del riscaldatore |
| 47 | 10 | Interruttore combinato (tergicristallo anteriore e spruzzatore, tergicristallo posteriore e spruzzatore) |
| 48 | 10 | Modulo di controllo della trasmissione (TCM), sensore di giri, sensore di giri della turbina, relè A/T PV IGN |
| 49 | 10 | ABS |
| 50 | 15 | Relè della pompa del carburante |
| R1 | Modulo di controllo del motore | |
| R2 | Faro alto | |
| R3 | Faro basso | |
| R4 | Motorino di avviamento | |
| R5 | Accensione | |
| R6 | Ventilatore di raffreddamento (№1) | |
| R7 | Ventilatore di raffreddamento (№3) | |
| R8 | Ventilatore di raffreddamento (№2) | |
| R9 | Motore di controllo della farfalla | |
| R10 | Pompa del carburante | |
| R11 | Faro anteriore anti-nebbia | |
Scatola dei fusibili del vano motore nr 2
Si trova vicino alla batteria. Rimuovere il coperchio della scatola dei fusibili premendo il fermo e sollevando il coperchio.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 24 | 20 | Alimentatore per rimorchio |
| 25 | 15 | Relè del clacson |
| 26 | 10 | Generatore |
| 27 | 15 | Relè del sedile riscaldato |
| 28 | 20 | Relè del motore del ventilatore anteriore |
| 29 | 15 | Luci diurne |
| 30 | 20 | Relè del motore del ventilatore anteriore |
| 31 | 20 | Audio, amplificatore BOSE, sintonizzatore radio satellitare |
| F | 40 | ABS |
| g | 40 | Relè del ventilatore di raffreddamento 2 |
| h | 40 | Relè del ventilatore di raffreddamento 1, relè del ventilatore di raffreddamento 3 |
| i | 40 | Interruttore del circuito 1 (sistema di chiusura automatica delle porte scorrevoli, presa di alimentazione) |
| J | 50 | Modulo di controllo della carrozzeria (BCM) |
| K | 40 | Accensione |
| L | 40 | ABS |
| m | 40 | Interruttore del circuito 2 (sistema di pedali regolabili, posizionatore automatico del motore, sistema di chiusura automatica delle porte scorrevoli, sedile elettrico) |
| R1 | Clacson | |
| R2 | Motore del ventilatore anteriore | |
Blocco fusibile fusibile
È sulla batteria + morsetto.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| A | 140 | Generatore, fusibile: “D”, “E” |
| b | 80 | Relè accessori (fusibili: “4”, “5”, “6”), relè del motore del ventilatore posteriore (fusibili: “10”, “11”), fusibile: “3”, “17”, “18”, “19”, “20”, “21”, “22” |
| C | 60 | Relè di accensione (Fusibili: “42”, “46”, “47”, “48”, “49”, “50”), Fusibili: “33”, “34”, “35”, “37” |
| D | 80 | Relè alto dei fari (fusibili: “38”, “40”), relè basso dei fari (fusibili: “36”, “45”), Fusibili: “32”, “39”, “41”, “43”, “44” |
| E | 100 | Fusibile: “F”, “G”, “H”, “J”, “24”, “25”, “26”, “27” |
Schema dei fusibili e relè – Nissan Quest
Riguarda i veicoli prodotti negli anni:
2011, 2012, 2013, 2014, 2015, 2016.
Scatola dei fusibili del cruscotto
Il pannello dei fusibili si trova dietro il coperchio del cruscotto. Tirare per rimuovere il coperchio della scatola dei fusibili (1).
Retro
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 15 | Interruttore del sedile riscaldato |
| 2 | 10 | Unità del sensore di diagnostica degli airbag, unità di controllo del sistema di classificazione dei passeggeri |
| 3 | 10 | Amplificatore dell’aria condizionata, modulo di controllo automatico delle porte posteriori, modulo di controllo delle porte scorrevoli, modulo di controllo dell’assistenza alla sterzata, interruttore del freno ASCD, interruttore della luce di stop, sensore di rilevamento dei gas di scarico / odori esterni, valvola elettromagnetica controllata elettronicamente per il montaggio del motore, connettore del collegamento dati, AC 120 V Interruttore principale di uscita, sensore dell’angolo di sterzata, ionizzatore, adattatore Tel, unità di controllo AV, display posteriore, specchietto retrovisore interno automatico antiabbagliamento, unità di controllo del monitor con vista a 360 gradi, controllo dell’aria condizionata posteriore |
| 4 | 10 | Contachilometri combinato, relè di riserva |
| 5 | – | – |
| 6 | 15 | Allerta sonora intelligente della chiave, connettore del collegamento dati, amplificatore dell’aria condizionata, relè selettivo di sblocco, specchietto retrovisore interno automatico antiabbagliamento, contachilometri combinato |
| 7 | 10 | Interruttore della luce di stop, relè della luce di stop, BCM (modulo di controllo della carrozzeria) |
| 8 | 20 | Presso il bagagliaio |
| 9 | 10 | Modulo di controllo automatico delle porte posteriori, avvisatore automatico delle porte posteriori, avvisatore automatico delle porte scorrevoli, modulo di controllo delle porte scorrevoli, modulo di controllo del ritorno dell’alimentazione dello schienale del sedile, relè dell’attuatore di sblocco dello schienale del sedile |
| 10 | 10 | BCM (modulo di controllo della carrozzeria), interruttore di memoria del sedile, ricevitore dell’accesso remoto senza chiave |
| 11 | 10 | Modulo di controllo della trasmissione (TCM), interruttore di accensione a pulsante |
| 12 | – | – |
| 13 | 10 | Specchietto esterno, amplificatore dell’aria condizionata |
| 14 | – | – |
| 15 | 20 | Disgelo del lunotto posteriore |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Amplificatore dell’aria condizionata, audio, adattatore Tel, interruttore multifunzionale, display anteriore, unità di controllo AV, sintonizzatore radio satellitare, display posteriore, interruttore di controllo remoto degli specchietti laterali |
| 20 | 20 | Presso il bagagliaio anteriore |
| 21 | 15 | Motore del ventilatore anteriore |
| 22 | 15 | Motore del ventilatore anteriore |
| R1 | Accensione | |
| R2 | Disgelo del lunotto posteriore | |
| R3 | Accessorio | |
| R4 | Ventilatore anteriore | |
Supporto aggiuntivo per fusibili
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 23 | 15 | Relè del ventilatore posteriore |
| 24 | 15 | Relè del ventilatore posteriore |
| 25 | – | – |
| 61 | – | – |
Camera del motore
Rimuovere il coperchio della scatola dei fusibili premendo il pulsante (1).
Scatola dei fusibili #1
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 41 | 15 | Relè della pompa del carburante |
| 42 | 10 | Relè del ventilatore di raffreddamento 2, relè del ventilatore di raffreddamento 3 |
| 43 | 10 | Sensore di velocità aggiuntivo, modulo di controllo della trasmissione (TCM) |
| 44 | 10 | Iniettori, modulo di controllo del motore (ECM) |
| 45 | 10 | ABS, interruttore BSW, modulo di controllo BSW, radar laterale |
| 46 | 15 | Sensore del rapporto aria-carburante, sensore di ossigeno riscaldato |
| 47 | 10 | Interruttore combinato |
| 48 | – | – |
| 49 | 10 | Relè dell’aria condizionata |
| 50 | 15 | Relè del modulo di controllo del motore (elettromagnete di controllo VIAS, valvola elettromagnetica di controllo della fasatura della valvola di aspirazione, valvola di controllo della ventilazione del serbatoio EVAP, condensatore, bobine di accensione, modulo di controllo del motore, sensore di flusso d’aria massico, valvola elettromagnetica di regolazione del volume del serbatoio EVAP) |
| 51 | 15 | Relè del motore di controllo della farfalla |
| 52 | 10 | Fari anteriori, luci di posizione laterali anteriori, regolazione dei fari |
| 53 | 10 | Luci posteriori combinate, luci della targa, interruttore VDC, interruttore di regolazione dei fari, luce nel vano portaoggetti, interruttore principale di alimentazione AC 120 V, interruttore automatico principale delle porte, interruttore combinato, interruttore di emergenza, amplificatore dell’aria condizionata, interruttore di controllo del contachilometri, interruttore di controllo dell’illuminazione, interruttore BSW, interruttore automatico delle porte posteriori, retroilluminazione del selettore del cambio CVT, luci per i piedi, interruttore di apertura/chiusura delle porte scorrevoli, suono, interruttore del sedile riscaldato, controllo dell’aria condizionata posteriore, luce di lettura, interruttore di controllo remoto dello specchietto nella porta, interruttore di espulsione del disco, interruttore multifunzionale, display posteriore |
| 54 | 10 | Faro sinistro |
| 55 | 10 | Faro destro |
| 56 | 15 | Faro anabbagliante sinistro |
| 57 | 15 | Faro anabbagliante destro |
| 58 | 15 | Faro anteriore fendinebbia |
| 59 | 10 | Relè delle luci diurne |
| 60 | 30 | Relè dei tergicristalli anteriori |
Scatola dei fusibili #2
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 31 | – | – |
| 32 | – | Rimorchio |
| 33 | 30 | Modulo di controllo del ritorno dell’alimentazione dello schienale del sedile, relè dell’attuatore di sblocco dello schienale |
| 34 | 30 | Modulo dell’inverter |
| 35 | 20 | Audio, modulo di controllo AV, sintonizzatore radio satellitare, display (anteriori, posteriori), modulo di controllo del monitor ambientale, modulo adattatore Tel |
| 36 | – | – |
| 37 | 15 | Relè del clacson |
| 38 | 10 | Generatore |
| F | 30 | ABS |
| g | 20 | ABS |
| h | 40 | Relè di accensione (fusibili: “1”, “2”, “3”, “4”), IPDM E/R, fusibile: “6” |
| i | – | – |
| J | 40 | Interruttore automatico (modulo di controllo automatico delle porte posteriori), interruttore automatico (unità di controllo delle porte scorrevoli, unità di controllo delle porte posteriori) |
| K | 40 | Relè del ventilatore di raffreddamento 2, relè del ventilatore di raffreddamento 3 |
| L | 40 | BCM (modulo di controllo della carrozzeria), interruttore automatico (unità di controllo del posizionatore automatico, controllo del sedile del conducente, interruttore di supporto lombare) |
| m | 40 | Motore del ventilatore di raffreddamento 1 |
| R1 | Clacson | |
Supporto aggiuntivo per fusibili
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 26 | 15 | Amplificatore BOSE |
| 27 | 15 | Amplificatore BOSE |
| 28 | 15 | Amplificatore BOSE |
| 62 | – | – |
Blocco di collegamento fusibile
Si trova sul terminale “+” della batteria.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| A | 250 | Generatore, motorino di avviamento, fusibili: “B”, “C”, “D” |
| b | 100 | Fusibili: “F”, “G”, “H”, “J”, “K”, “L”, “M”, “32”, “33”, “34”, “35”, “37”, “38” |
| C | 60 | Relè alto dei fari (fusibili: “54”, “55”), relè basso dei fari (fusibili: “56”, “57”), relè delle luci posteriori (fusibili: “52”, “53”), fusibili: “58”, “59”, “60” |
| D | 100 | Modulo di controllo dell’assistenza alla sterzata |
| E | 80 | Relè di accensione (fusibili: “41”, “42”, “43”, “44”, “45”, “46”, “47”, “49”), fusibili: “50”, “51” |
| n | 100 | Relè accessori (fusibili: “19”, “20”), relè del disgelo del lunotto posteriore (fusibili: “13”, “15”), relè del ventilatore anteriore (fusibili: “21”, “22”), fusibili: “6”, “7”, “8”, “9”, “10”, “11”, “23”, “24” |
