Peugeot 106 (1996-2003) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Peugeot 106 1996-2003, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Peugeot 106 (1996-2003) – schema del fusibile
Anno di produzione: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Fusibile accendisigari (presa di alimentazione) nel Peugeot 107 (2005-2007) è il fusibile 5 nella scatola dei fusibili nell’abitacolo.
Camera del motore

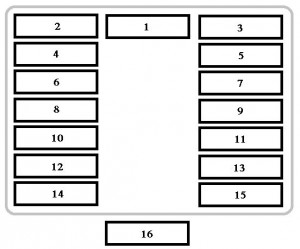

16 scatola dei fusibili (camera del motore)
Sotto il cofano ci sono 16 scatole di fusibili e scatole di fusibili maxi.
| Nr | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | 30 | Sistema antifurto |
| 3 | 25 | Raffreddamento del motore |
| 4 | 20 | Sistema antifurto |
| 5 | 25 | Unità del ventilatore |
| 6 | 20 | Fari supplementari |
| 7 | – | Non utilizzato |
| 8 | – | Non utilizzato |
| 9 | 10 | Pompa carburante |
| 10 | – | Non utilizzato |
| 11 | 10 | Sensore di ossigeno |
| 12 | 10 | Fari anabbaglianti sinistri |
| 13 | 10 | Fari anabbaglianti destri |
| 14 | 10 | Fari abbaglianti sinistri |
| 15 | 10 | Fari abbaglianti destri |
| 16 | 30 | Pompa Pulsair |
Fusibile Maxi (camera del motore)
| Nr | Amperaggi [A] | Descrizione |
| MF1 | 20 | Interruttore dell’illuminazione |
| MF2 | 80 | Alimentazione accensione (motorino di avviamento + ve) |
| MF3 | 40 | Alimentazione accensione (accensione controllata + ve) |
| MF4 | 40 | Batteria + ve alimentazione perscatola dei fusibili 13. |
Abitacolo
13 scatola dei fusibili (abitacolo)
| Nr | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | 25 | Ventola del riscaldatore |
| 3 | 25 | Vetro posteriore riscaldato;Climatizzazione;
Interruttore di pressione; Sedili riscaldati. |
| 4 | 25 | Radio;Lampada per la lettura delle mappe. |
| 5 | 30 | Vetro posteriore riscaldato;Clacson;
Accendisigari; Specchietti riscaldati. |
| 6 | 10 | Indicatori di direzione/luci di emergenza |
| 7 | 10 | Raffreddamento del motore;Immobilizzatore elettronico;
Regolatore di temperatura del liquido di raffreddamento; Cruscotto; Servosterzo; Luci di retromarcia. |
| 8 | 20 | Chiusura centralizzata;Immobilizzatore elettronico;
Illuminazione interna; Illuminazione del bagagliaio; Regolatore di temperatura del liquido di raffreddamento; Cruscotto; Radio; Orologio. |
| 9 | 30 | Finestrini elettrici;Luci di emergenza;
Specchietti elettrici; Luci di frenata; Tergicristalli anteriori e posteriori; Cruscotto; |
| 10 | 20 | Finestrini anteriori elettrici |
| 11 | 5 | Luce posteriore antinebbia;Illuminazione del cruscotto. |
| 12 | 5 | Luce posteriore sinistra;Fari di posizione anteriori;
Illuminazione del cruscotto (reostato); Regolazione dell’altezza dei fari. |
| 13 | 5 | Illuminazione dell’interruttore;Illuminazione del pannello radio;
Illuminazione della targa; Luce posteriore destra. |
