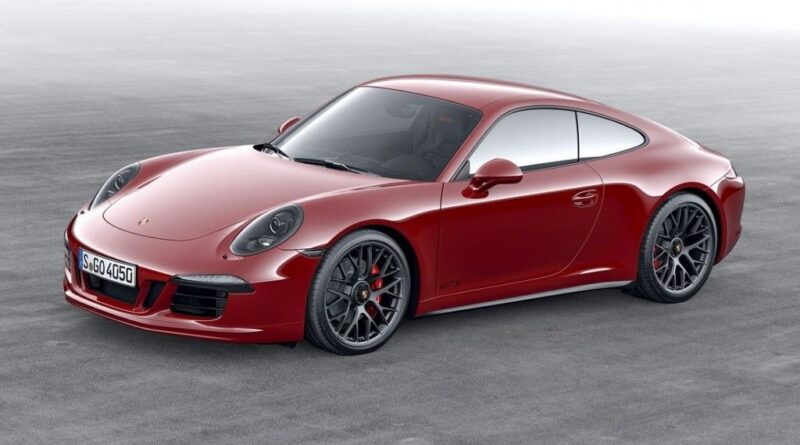

Porsche 911 (991) (2012-2016) – scatola dei fusibili
Porsche 911 (991) (2012-2016) – schema del fusibile
Anno di produzione: 2012, 2013, 2014, 2015, 2016.
I fusibili dell’accendisigari (presa di alimentazione) nel Porsche 911 (991) sono i fusibili D7 (presa della console centrale, accendisigari), D8 (presa per i piedi) e D10 (presa nel vano portaoggetti) nel lato destro della scatola dei fusibili della zona passeggeri.
Ci sono due scatole dei fusibili – nello spazio per i piedi a sinistra e a destra (dietro le coperture).
Scatola dei fusibili nello spazio per i piedi sinistro
Assegnazione dei fusibili nello spazio per i piedi sinistro
| Nr | Descrizione | Ampere [A] |
|---|---|---|
| A1 | Ventilatore dell’aria condizionata destro / sinistro | 40 |
| A2 | Unità di controllo PSM | 40 |
| A3 | Regolazione del sedile | 25 |
| A4 | Unità di controllo PASM | 40 |
| B1 | Regolazione dei fari per il lato sinistro e destro;
Luce del cofano anteriore; Attuatore del cofano anteriore; Luce abbagliante sinistra; Luce anabbagliante sinistra; Luce di posizione laterale, FR; Indicatori di direzione, RL; Lavalunghi riscaldati. |
40 |
| B2 | Controllo della valvola di scarico;
Luce di stop sollevata, spoiler; Attuatore del cofano posteriore; Luce di nebbia posteriore destra; Luce di retromarcia sinistra; Luce di stop sinistra; Luce posteriore sinistra; Luce diurna FL. |
15 |
| B3 | Segnale di allerta | 15 |
| B4 | Illuminazione interna;
Sensori Hall; Luce di orientamento; Illuminazione della targa; Attivazione dell’elettronica del tergicristallo posteriore; Relè del riscaldamento del lunotto; Chiusura centralizzata LED; Pannelli delle porte LED; Illuminazione ambientale; Luce di stop sollevata; Luce di nebbia posteriore sinistra; Luce di stop destra; Luce di retromarcia destra; Luce diurna FR; Luce posteriore destra. |
15 |
| B5 | Relè della pompa del carburante | 20 |
| B6 | Chiusura e apertura del tappo del serbatoio;
Blocco elettrico della colonna dello sterzo; Connettore 30; Pompa del lavavetri, anteriore e posteriore. |
10 |
| B7 | Non utilizzato | |
| B8 | Unità di controllo dell’aria condizionata | 7,5 |
| B9 | Cruscotto;
Cronometro sulla colonna dello sterzo. |
10 |
| B10 | PCM | 25 |
| C1 | Pannello dei pulsanti della console centrale;
Controllo del cancello; Presa diagnostica; Accensione; Blocco della colonna dello sterzo; Sensore di monitoraggio della zona passeggeri; Interruttore della luce; Controllore della porta anteriore sinistra; Caricatore Bluetooth per il telefono. |
15 |
| C2 | Attivazione del carico appropriato per i piedi;
Blocco di accensione elettrico anti-rimozione; Indicatori di direzione – spia, FL / FR; Pulsante di emergenza LED; Accensione; Luci laterali degli indicatori di direzione, FR / FL; Luci abbaglianti, FR; Luci anabbaglianti, FR; Indicatori di direzione – spia; Luce di posizione laterale RR, FL. |
40 |
| C3 | Unità di controllo del sistema di tracciamento del veicolo | 5 |
| C4 | Clacson | 15 |
| C5 | Cabriolet:
apertura / chiusura della serratura nella parte superiore; Tappo del serbatoio; apertura / chiusura del cabriolet nella parte superiore; Controllo dell’estensione / rientro dello spoiler posteriore. |
30 |
| C6 | Controllore del sollevatore dei finestrini, FL | 25 |
| C7 | Sistema di pulizia dei fari | 30 |
| C8 | Unità di controllo PSM | 25 |
| C9 | Sirena dell’allarme | 5 |
| C10 | Cabriolet:
Controllore del finestrino posteriore, RL |
5 |
| D1 | Tergicristallo posteriore | 15 |
| D2 | HomeLink | 5 |
| D3 | Faro sinistro | 5 |
| D4 | Gateway / presa diagnostica;
Sensore di qualità dell’aria. |
5 |
| D5 | Unità di controllo PSM | 5 |
| D6 | Modulo di commutazione della colonna dello sterzo;
Sterzo elettronico. |
5 |
| D7 | Controllore della leva di comando;
Sensore della frizione. |
5 |
| D8 | Faro destro | 5 |
| D9 | Non utilizzato | |
| D10 | Motori ventilatori del sedile | 5 |
Scatola dei fusibili nello spazio per i piedi destro
Assegnazione dei fusibili nello spazio per i piedi destro
| Nr | Descrizione | Ampere [A] |
|---|---|---|
| A1 | Convertitore DC / DC;
Infotainment. |
40 |
| A2 | Alimentatore della console del tetto con convertitore DC / DC | 40 |
| A3 | Motore del ventilatore dell’aria fresca;
Regolatore del ventilatore. |
40 |
| A4 | Controllore del sedile destro;
Regolazione del sedile. |
25 |
| B1 | Sensore della pioggia | 5 |
| B2 | Unità di controllo dell’aria condizionata | 25 |
| B3 | Diagnostica delle perdite dal serbatoio, USA | 5 |
| B4 | Unità di controllo PDDC | 10 |
| B5 | Unità di controllo TPM | 5 |
| B6 | Sintonizzatore TV | 5 |
| B7 | Amplificatore di alta qualità per subwoofer;
Amplificatore per subwoofer. |
40 25 |
| B8 | Non utilizzato | |
| B9 | Non utilizzato | |
| B10 | Non utilizzato | |
| C1 | Non utilizzato | |
| C2 | Pulsante del freno di stazionamento elettrico | 5 |
| C3 | Controllore del sollevatore dei finestrini, FR | 7,5 |
| C4 | Cabriolet:
Controllore del finestrino posteriore, RR |
20 |
| C5 | Cabriolet:
Controllore del finestrino posteriore, elettronica RR |
5 |
| C6 | Motore del tergicristallo anteriore | 30 |
| C7 | Controllore del sollevatore dei finestrini, FR | 25 |
| C8 | Regolazione della colonna dello sterzo | 25 |
| C9 | Console del tetto | 5 |
| C10 | Amplificatore del sistema audio | 40/25 |
| D1 | Unità di controllo dell’airbag | 5 |
| D2 | Unità di controllo dell’airbag | 5 |
| D3 | Unità di controllo PDCC | 7,5 |
| D4 | Unità di controllo PDC;
Specchio EC; Sensore di pressione del refrigerante. |
7,5 |
| D5 | Non utilizzato | |
| D6 | Ventilazione del sedile, destra | 5 |
| D7 | Presa della console centrale;
Accendisigari. |
20 |
| D8 | Presa nello spazio per i piedi, USA | 20 |
| D9 | Non utilizzato | |
| D10 | Presa nel vano portaoggetti | 20 |
