Porsche 911 (996) e 986 Boxster (1996-2004) – scatola dei fusibili

Luca Moretti

Porsche 911 (996) e 986 Boxster (1996-2004) – schema della scatola dei fusibili

Anno di produzione: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Fusibile accendisigari (presa di alimentazione) in Porsche 911 (996) / 986 Boxster è il fusibile D5 nella scatola dei fusibili del compartimento passeggeri.

Scatola dei fusibili del compartimento passeggeri

Posizione della scatola dei fusibili

Si trova vicino alla porta, dietro il pannello, dal lato del conducente.

Schema della scatola dei fusibili

Assegnazione dei fusibili nel compartimento passeggeri

Nr Descrizione Ampere [A]
A1 1997-1998:

Fari anabbaglianti destro;

1999-2004:

Fari anabbaglianti destro;

Controllo dei fari anabbaglianti.

 7,5
15
A2 1997-1998:

Fari anabbaglianti sinistro;

1999-2004:

Fari anabbaglianti sinistro.

 7,5
15
A3 Luce di posizione laterale destra 7.5
A4 Luce di posizione laterale sinistra 7.5
A5 Illuminazione della targa;

illuminazione strumenti;

Luce di localizzazione (2002-2004).

 15
A6 Riscaldatore del sedile 25
A7 Luce antinebbia;

Luce antinebbia posteriore.

 25
A8 Illuminazione della targa (Canada) 7.5
A9 1997-1998:

Fari abbaglianti destro;

1999-2004:

Fari abbaglianti destro.

 7,5
15
A10 1997-1998:

Fari abbaglianti sinistro;

1999-2004:

Fari abbaglianti sinistro.

 7,5
15
B1 Set di indicatori;

Tiptronic;

Pulsante ASR ON / OFF (PSM);

Diagnostica;

Power Top.

 15
B2 1997-2000:

Radio;

InfoSystem (1997-1998);

2001-2004:

Avviso di pericolo;

A. Sistema di indicatori di direzione.

 7,5
15
B3 Clacson a due toni 25
B4 Ventola del compartimento motore 15
B5 Luce di riserva;

Regolazione specchio memoria CU;

Alimentazione CU Top (996).

 7.5
B6 1997-1998:

Interruttore luci di emergenza;

Alimentazione superiore (986);

1999-2004:

Indicatori di direzione;

Finestrino elettrico.

 15
B7 Luce di stop;

Cruise control.

 15
B8 CU CLS Allarme;

CU DME / ME (elettronica motore);

CU Tiptronic.

 15
B9 1997-1998:

CU ABS Controllo Traction;

1999-2004:

CU ABS, ASR, PSM.

 15
B10 Diagnostica set di indicatori;

Regolazione verticale dei fari (1999-2004);

ALWR (986 dal 2001);

Assistente al parcheggio (986 dal 2001).

 15
C1 Relè MFI-DI;

Elettronica motore.

 25
C2 Accensione;

Riscaldatore sonda lambda.

 30
C3 1997-1998:

Sistema di allarme CU;

Sistema di chiusura centralizzata;

Finestrino elettrico (996);

1999-2004:

Allarme CU CLS;

Alimentazione finestrino;

Tettuccio apribile;

Controllore tettuccio ripiegabile;

Illuminazione interna.

 15
C4 1997-2001:

Pompa carburante;

2002-2004:

Pompa carburante.

 25
30
C5 986:
fino al 1999:

Non utilizzato;

dal 2000:

Ventola del compartimento motore, livello 1.

 5
C6 Tergicristallo 25
C7 Cavi di controllo Term.X 7.5
C8 1997-2001:

Ventola radiatore 2 (destra);

2002-2004:

Ventola radiatore 2 (destra).

 30
40
C9 Sistema di pulizia fari 25
C10 1997-2001:

Ventola radiatore 1 (sinistra);

2002-2004:

Ventola radiatore 1 (sinistra).

 30
40
D1 Alimentazione finestrino 30
D2 Riscaldamento specchio;

Deumidificatore lunotto posteriore.

 30
D3 Cabrio Top Drive;

Tettuccio apribile (1999-2004).

 30
D4 Finestrino elettrico posteriore (cabriolet) 30
D5 Accendisigari 15
D6 Sistema di climatizzazione del riscaldatore 30
D7 1997-1998:

Interruttore luci di emergenza;

CU DME (986);

1999-2000:

Avviso di pericolo;

Sistema di segnalazione di ritorno A;

2001-2004:

Apertura del coperchio dello spoiler posteriore.

 15
D8 1997-2000:

Estensione dello spoiler;
2001:

Radio;

2002-2004:

Pacchetto opzioni radio e audio.

 15
15
7.5
D9 Pacchetto opzioni audio (996)

986:

fino al 2000:

Pacchetto opzioni audio;

dal 2001:

Amplificatore DSP.

 15
D10 996:

1997-2001:

Punto di montaggio per aggiornamento (avviso massimo 5A)

2002-2004:

Telefono;

986:

Punto di montaggio per aggiornamento (avviso massimo 5A).

 7,5 / 5
E1 Term.86S;

CU-CL Allarme;

Radio;

Cluster CU Info System;

Luci diurne (1999-2004);

Ribaltamento sensore CU (1999-2004).

 7.5
E2 Memoria CU 7.5
E3 Presa elettricamente controllata;

Presa sinistra memoria CU.

 30
E 4 Sedile elettrico;

Presa destra memoria CU.

 30
E5 InfoSystem 7.5
E6 Term. 30 Telefono / portatile;

Unità di controllo navigazione;

ORVR (1999-2004).

 7.5
E7 Sistema di climatizzazione 7.5
E8 Term. 15 Telefono / portatile;

Sistema informativo;

Navigazione (986, 2001).

 7.5
E9 1996-1997, 986:

Term. 15 Telefono / Handy;

1997-1998, 996:

FDR;

1999-2001:

PSM;

2002-2004:

PSM.

 7,5
30
30
25
E10 1996-1997, 986:

CU Tiptronic;

1997-1998, 996:

FDR;

1999-2001:

PSM;

2002-2004:

PSM.

 7,5
30
30
25
Scatola relè n. 1

Si trova sopra la scatola dei fusibili.

(grafica in arrivo)

Reale per Porsche 986, potrebbe differire per altri modelli

Scatola relè n. 1

Nr Relè
1 –
2 –
3 Flasher
4 Deumidificatore lunotto posteriore e specchietti
5 fino al 1997:

Altoparlante telefonico commutabile.
6 Luci diurne CU (doppio relè)
7
8 Lavaggio fari CU
9 Term.XE
10 Angoli bicolore
12 USA / GIAPPONE:

Luce antinebbia.
13 Pompa carburante
14 CU Power Top (doppio relè)
15
16 Controllo intermittente tergicristallo
18 Attivazione riscaldamento
19 Ventola radiatore 1 livello 1
20 Ventola radiatore 1 livello 2
21 Ventola radiatore 2 livello 1
22 Ventola radiatore 2 livello 2
Scatola relè n. 2

Si trova dietro e sotto i sedili posteriori.

(grafica in arrivo)

Reale per Porsche 986, potrebbe differire per altri modelli

Scatola relè n. 2

Nr Descrizione Ampere [A]
– Pompa aria secondaria (fusibile) 40
1 Relè MFI + DI
2 fino al 1998:

Accensione;

Sensore ossigeno.
3 Estensione spoiler
4 Compressore aria condizionata
5 –
7 Attivazione bloccaggio
8 dal 2000:

Ventola del compartimento motore.
9 Ritirare spoiler
10 Pompa aria secondaria
11 –

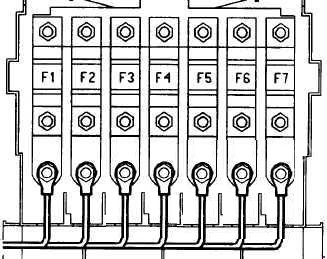

Fusibili principali

Reale per Porsche 986, potrebbe differire per altri modelli
Nr Descrizione
F1 PSM
F2 Computer di bordo 1
F3 Computer di bordo 2
F4 Blocco accensione
F5 Elettronica motore
F6 Computer di bordo 3
F7 PSM
