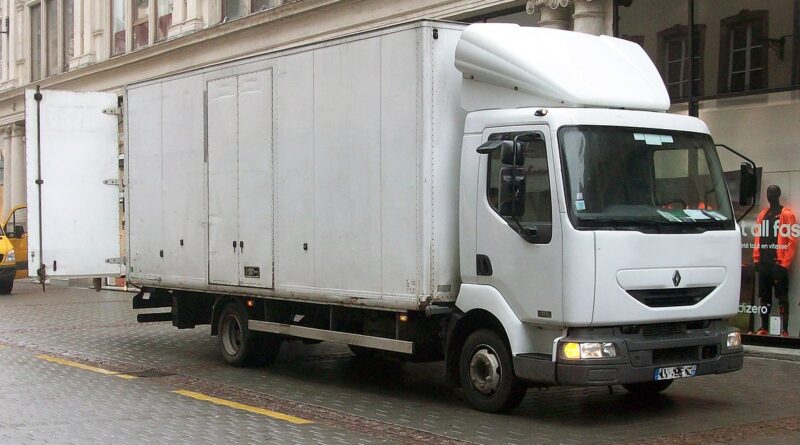

Renault Midlum (2005) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Renault Midlum (2005), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno del veicolo e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Renault Midlum (2005) – schema del quadro fusibili
Anno di produzione: 2005.
Fusibile accendisigari (presa di alimentazione) in Renault Midlum (2005) è il fusibile 30 nel quadro fusibili.
Quadro fusibili
| Nr | Amp [A] | Descrizione |
| 1 | 15 | Presa rimorchio 7 poli (“ABS”);
Presa rimorchio, 7 poli tipo 24 S; Relè luci di stop. |
| 2 | 10 | Luci di posizione anteriori;
Luci di posizione posteriori destra; Targa – luce destra; Regolazione fari. |
| 3 | 10 | Luci di contorno;
Luci di posizione posteriori sinistra/fermo; Targa – luce sinistra; Illuminazione cruscotto; Illuminazione interruttori. |
| 4 | 10 | Luci laterali rimorchio/fermo |
| 5 | 10 | Alimentazione disponibile (illuminazione) |
| 7 | 10 | Elettrovalvole freno Jake;
Controllo arresto motore; Otturazione filtro carburante; ECU “EUP”. |
| 8 | 15 | Luci antinebbia;
Luci antinebbia per guida. |
| 12 | 10 | Luci anabbaglianti destra |
| 13 | 10 | Luci anabbaglianti sinistra |
| 14 | 15 | Luci abbaglianti destra;
Luci abbaglianti sinistra; Luci abbaglianti lunghe. |
| 16 | 10 | Luci di avviso sul cruscotto e
alimentazione indicatori; Controllo elettrico o idraulico del rallentatore; Elettrovalvola freno di scarico; “ABS-ASR” ECU. |
| 17 | 20 | Sedia del conducente riscaldata;
Limitatore di tensione (presa 12 V); Limitatore di tensione (telecomunicazioni). |
| 18 | 15 | Riscaldatori a convezione |
| 19 | 25 | Riscaldatore filtro carburante |
| 20 | 20 | Luci rotanti di avviso;
Motore del ventilatore tetto. |
| 21 | 10 | Alimentazione (dopo l’interruttore principale) |
| 22 | 20 | Riscaldatore indipendente AT 2000 |
| 23 | 10 | Luce superiore conducente;
Luce superiore passeggero. |
| 24 | 20 | Motore alzavetro conducente;
Motore alzavetro passeggero. |
| 25 | 5 | Orologio tachigrafo |
| 26 | 15 | Clacson |
| 27 | 10 | Luci di stop |
| 28 | 15 | ECU “ABS”;
Relè elettrico disattivante il rallentatore. |
| 29 | 10 | Disappannamento specchietti retrovisori;
Relè temporizzato per il ritardo di sbrinamento del parabrezza. |
| 30 | 10 | Accendisigari |
| 31 | 20 | Presa 24 V;
Caduta di tensione (presa aggiuntiva 12 V). |
| 32 | 20 | Regolatore di velocità tergicristallo;
Pompa lavavetri parabrezza; Pompa lavavetri fari; Motore tergicristallo parabrezza. |
| 33 | 20 | Presa diagnostica;
Sospensione ECU. |
| 34 | 15 | Alimentazione memoria sintonizzatore radio;
Riscaldatore indipendente AT 2000; Dispositivo lampeggiante. |
| 35 | – | – |
| 36 | 20 | Presa rimorchio 7 poli (“ABS”) |
| 37 | 15 | Elettroserratura porta sinistra;
Elettroserratura destra; Elettroserratura specchietti retrovisori destri; Controllo rotante; Specchietti retrovisori esterni; Illuminazione gradini; Illuminazione superiore porta posteriore sinistra; Illuminazione superiore porta destra. |
| 38 | 25 | ECU “EUP” |
| 39 | 10 | Controllore cambio automatico |
| 42 | 10 | Alimentazione ECU cambio automatico |
| 43 | 10 | Faro di carico (trattore);
Presa rimorchio, 7 poli 24 S; Controllo dispositivi di allestimento; Controllo serrande di illuminazione; Relè disattivante il freno di scarico. |
| 45 | 10 | Quadro del blocco centrale porte |
| 46 | 15 | Relè riscaldatore carburante;
Lampada (-e) retromarcia; Buzzer retromarcia; Relè disappannamento specchietti retrovisori. |
| 47 | 10 | Sospensione ECU;
Quadro di controllo remoto sospensione. |
| 50 | – | – |
| 52 | 10 | Relè ritardo tergicristallo
parabrezza. |
| 57 | 15 | “EUP” VECU ECU;
Tachigrafo elettronico. |
| Relè | ||
| R1 | Dopo l’accensione relè di alimentazione n. 1 | |
| R2 | Alimentazione dopo il relè di accensione | |
| R3 | Relè di sicurezza tergicristallo parabrezza | |
| R5 | Relè luci laterali/fermo | |
| R6 | Relè attrezzature aggiuntive | |
| R9 | Relè luci antinebbia | |
| R10 | Relè luci antinebbia | |
| R11 | Relè luci anabbaglianti | |
| R12 | Relè luci abbaglianti | |
| R13 | Luci abbaglianti a lungo raggio | |
| R14 | Relè luci di stop | |
| R18 | Relè elettrico disattivante il rallentatore | |
| R20 | Specchietti retrovisori e relè
sbrinamento parabrezza. |
|
| R23 | Relè luci rotanti di avviso | |
| R25 | Relè tergicristallo parabrezza | |
| R33 | Attivazione relè | |
| R41 | Relè riscaldatore carburante | |
| R43 | Relè alimentazione ECU “VECU/EECU” | |
Bocchette
Configurazione A: Con ADR e con luci diurne.
Configurazione B: senza ADR e senza luci diurne.
A seconda del montaggio, il veicolo è dotato delle seguenti bocchette:
| Nr | Bocchetta |
| SH1 | – |
| SH2 | Bocchetta ADR |
| SH3 | Bocchetta luci diurne |
| Nr | Amp [A] | Bocchetta |
| F61 | 50 | Disappannamento parabrezza |
| F200 | 200 | Alimentazione (prima dell’interruttore principale) |
Relè riscaldatore (R93)
Relè disappannamento parabrezza (ritardato) (R48)
Relè
| Nr | Relè |
| R22 | Relè neutro |
| R23 | Relè luci rotanti di avviso |
| R50 | Relè di alimentazione disponibile
(attrezzature del produttore carrozzeria). |
| R53 | Relè ritardo spruzzatori fari |
| R54 | Relè luci retromarcia |
| Nr | Relè |
| R34 | Relè velocità zero;
Relè velocità zero cambio “ALLISON”. |
| R70 | Relè disattivante il freno di scarico |
