Skoda Felicia – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Škoda Felicia, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

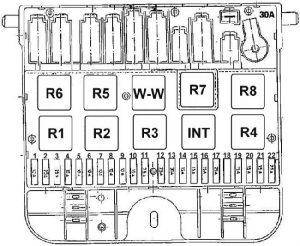

Skoda Felicia – schema del fusibile
Anno di produzione: –
| Nr |
Amperaggi [A] |
Descrizione |
| 1 | 10 | Sistema di controllo del motore(Bosch Mono-Motronic)
Controllo dell’illuminazione. |
| 2 | 20 | Intermittenza e lavavetri del parabrezza,intermittenza del lunotto e spruzzatore |
| 3 | 25 | Riscaldatore |
| 4 | 15 | Pompa carburante (Bosch Mono-Motronic),sensore O2,
iniettore |
| 5 | 10 | Faro anteriore fendinebbia (destro) |
| 6 | 10 | Faro anteriore fendinebbia (sinistro),luce di controllo |
| 7 | 10 | Faro anteriore abbagliante destro |
| 8 | 10 | Faro anteriore abbagliante sinistro, luce di controllo |
| 9 | 10 | Faro anteriore anabbagliante destro |
| 10 | 10 | Faro anteriore anabbagliante sinistro, luce di controllo |
| 11 | 7.5 | Faro posteriore (destro) |
| 12 | 7.5 | Faro posteriore fendinebbia,luce di controllo |
| 13 | 30 | Sbrinatore del lunotto,luce di controllo,
sbrinamento dello specchietto |
| 14 | 15 | Luci di stop;Luci di emergenza. |
| 15 | 15 | Luce interna;presa di alimentazione,
allarme |
| 16 | 15 | Serratura della porta motorizzata,spruzzatori dei fari |
| 17 | 25 | Clacson,ventilatore di raffreddamento,
interruttore |
| 18 | – | Non utilizzato |
| 19 | 15 | Liquido freni della luce di avviso,strumentazione,
interruttore luci, AKIN, sedili riscaldati, specchietto elettrico, finestra elettrica, orologio |
| 20 | 15 | Bobina di accensione,sistema di controllo del motore
(Bosch Mono-Motronic) |
| 21 | 15 | Luci indicatori di direzione,lampada di riserva |
| 22 | 7.5 | Faro posteriore (sinistro),illuminazione |
| Relè | ||
| R1 | Relè del faro | |
| R2 | Relè fendinebbia anteriore | |
| R3 | Relè fendinebbia posteriore | |
| R4 | Vetro posteriore riscaldato | |
| R5 | Relè della pompa carburante(Bosch Mono-Motronic) | |
| R6 | Cicalino di avviso della luce laterale | |
| R7 | Relè di scarico a contatto X | |
| R8 | Relè di emergenza | |
| INT | Relè del tergicristallo posteriore e spruzzatore | |
| W-W | Relè del tergicristallo intermittente | |
