Skoda Fabia (1997-2007) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili della Škoda Fabia (1997-2007), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Skoda Fabia (1997 – 2007) – schema del fusibile

Anno di produzione: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005

Schema del fusibile nel vano motore – skoda fabia schema fusibili

Numero	Consumatore	Corrente ampere [A]
1	Dynamo	175
2)	Interno	110
3)	Servosterzo	50
4	Candele di accensione	40
5	Ventilatore del radiatore	40
6	ABS o TCS o ESP	40
7	ABS o TCS o ESP	25
8	Ventilatore del radiatore	30
9	Non assegnato
10	Unità di controllo centrale	5
11	Sistema di climatizzazione	5
12	Non assegnato
13	Cambio automatico	5
14	Non assegnato
15	Non assegnato
16	Non assegnato

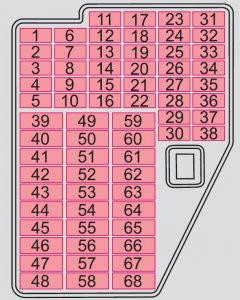

Schema del fusibile nel cruscotto

№	Consumatore	ZA
1	Set di indicatori, ESP	5
2)	Luci di stop	10
3)	Alimentatore per diagnostica, sistema di climatizzazione	5
4	Illuminazione interna	10
5	Non assegnato	–
6	Luci e visibilità	5
7	Elettronica del motore, servosterzo	5
8	Non assegnato	–
9	Sonda lambda	10
10	S-contatto a)	5
11	Specchio retrovisore elettrico b)	5
12	Sistema di ventilazione, climatizzazione, proiettore xenon	5
13	Luce di retromarcia	10
14	Unità di controllo del motore Diesel	10
15	Sistema di pulizia dei proiettori, tergicristallo	10
16	Set di indicatori	5
17	Motore a benzina – unità di controllo c)	5
18	Telefono	5
19	Cambio automatico	10
20	Unità di controllo per guasto lampada	5
21	Ugelli riscaldati per tergicristallo anteriore	5
22	Non assegnato	–
23	Trave principale destra	10
24	Elettronica del motore	10
25	Unità di controllo per ABS, unità di controllo TCS per ESP	5 10
26	Non assegnato	–
27	Non assegnato	–
28	Cruise control, interruttore del freno e pedale della frizione	5
29	Non assegnato	–
30	Fari anabbaglianti lato sinistro e spia di controllo	10
31	Chiusura centralizzata – serratura della porta del bagagliaio	10
32	Tergicristallo posteriore	10
33	Luci di posizione lato destro	5
34	Luci di posizione lato sinistro	5
35	Iniettore – motore a benzina	10
36	Illuminazione della targa	5
37	Luce posteriore anti-nebbia e spia di controllo	5
38	Riscaldamento dello specchio esterno	5
39	Riscaldamento del lunotto posteriore	20
40	Clacson	20
41	Tergicristallo anteriore	20
42	Accendino , presa elettrica	15
43	Unità di controllo centrale, bloccaggio leva del cambio per cambio automatico	20
44	Indicatori di direzione	15
45	Radio, sistema di navigazione	20
46	Alzavetri elettrici (davanti a destra)	25
47	Non assegnato	–
48	Motore Diesel – unità di controllo, iniettore	30
49	Sistema di chiusura centralizzata	15
50	Fari anabbaglianti lato destro	15
51	Presa di alimentazione nel bagagliaio	15
52	Accensione	15
53	Alzavetri elettrici (dietro a destra)	25
54	Fari anabbaglianti lato sinistro	15
56	Unità di controllo – motore a benzina	20
57	Dispositivo di traino	25
58	Alzavetri elettrico (davanti a sinistra)	25
59	Non assegnato	–
60	Clacson per sistema di allarme antifurto	15
61	Pompa carburante – motore a benzina	15
62	Tettuccio elettrico scorrevole	25
63	Riscaldatori dei sedili	15
64	Sistema di pulizia dei proiettori	20
65	Fari anti-nebbia	15
66	Alzavetri elettrico (dietro a sinistra)	25
67	Non assegnato	–
68	Ventola di aria fresca	25
a) Per i consumatori di energia, ad es. radio, che possono essere utilizzati con l’accensione spenta, a condizione che la chiave non sia estratta. b) Per veicoli con sistema elettrico di alzavetri c) Sono 15 ampere per veicolo con motore da 1,2 litri.

Assegnazione del fusibile sulla batteria della Skoda Fabia

№	Consumatore	ZA
1	Dynamo	175
2)	Interno	110
3)	Ventilatore del radiatore	40
4	ABS o TCS o ESP	40
5	Servosterzo	50
6	Candele di accensione a)	50
7	ABS o TCS o ESP	25
8	Ventilatore del radiatore	30
9	Sistema di climatizzazione	5
10	Unità di controllo del motore	15
11	Unità di controllo centrale	5
12	Cambio automatico	5
a) Solo per motore Diesel 1,9 / 96 kW.
