Volkswagen Polo 6R (2009-2017) – scatola dei fusibili
In questo articolo troverai i diagrammi della scatola dei fusibili della Volkswagen Polo 6R (2009–2017), scoprirai dove si trovano i pannelli dei fusibili all’interno del veicolo e otterrai informazioni dettagliate sull’assegnazione e il layout di ciascun fusibile.
Volkswagen Polo 6R – schema del fusibile
Anno di produzione: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Fusibile accendisigari (presa di alimentazione) nel Volkswagen Polo è il fusibile #42 nel quadro fusibili del cruscotto.
Pannello strumenti
Il quadro fusibili si trova dietro il coperchio sotto il volante.
Unità di controllo dell’alimentazione a bordo
Il pannello dei fusibili/relè si trova a sinistra sotto il cruscotto.
Quadro fusibili principale
Si trova nel vano motore sulla batteria.
Pannello strumenti

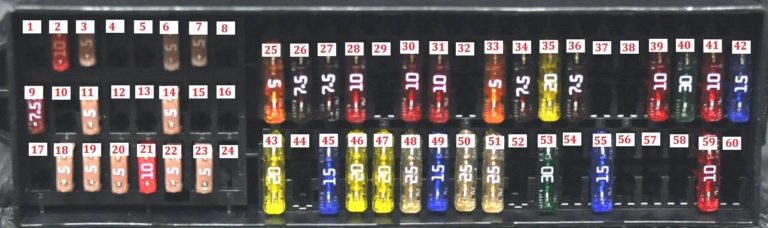

Assegnazione dei fusibili nel cruscotto
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 5A | Unità di controllo nel quadro del cruscotto;
Unità di controllo ABS; Unità di controllo dell’elettronica per il telefono cellulare. |
| F2 | 10 A | Interruttore combinato nella colonna dello sterzo;
Unità di controllo dell’alimentazione a bordo; Motore del tergicristallo posteriore; Pompa del lavavetri del parabrezza anteriore e posteriore. |
| F3 | 5A | Relè della pompa del carburante;
Unità di controllo del motore; Relè di alimentazione del carburante; Unità di controllo della pompa del carburante; Unità di controllo del suono del materiale. |
| F4 | 2A | (2A) Interruttore combinato |
| F5 | – | – |
| F6 | 5A | Modulo di controllo dell’equipaggiamento |
| F7 | 5A | Regolatore dell’angolo dei fari;
Illuminazione della targa anteriore sinistra; Illuminazione della targa anteriore destra; Controllore dell’alimentazione a bordo. |
| F8 | 10 A | Sistema di gestione del motore |
| F9 | 5A/7,5A | Pulsante TCS e ESP;
Pulsante del monitor della pressione degli pneumatici; Sensore dell’angolo di sterzata; Unità di controllo ABS; Pulsante del sistema start/stop; Interfaccia diagnostica del bus dati. |
| F10 | 5A | Interruttore del sistema di controllo della velocità;
Interruttore della combinazione della colonna dello sterzo; Interruttore delle luci di stop; Interruttore del pedale della frizione; Unità di controllo dell’alimentazione a bordo. |
| F11 | 5A/10A | Regolatore dell’angolo dei fari;
Motore di controllo dell’angolo del faro sinistro; Motore di controllo dell’angolo del faro destro; Interruttore del cruise control; Controllore dell’alimentazione a bordo; Controllore delle luci di svolta e dei fari. |
| F12 | 5A | Interruttore di regolazione degli specchietti esterni |
| F13 | 5A | Modulo di controllo della trasmissione (TCM) |
| F14 | 5A | Modulo di controllo del sistema di ritenuta supplementare (SRS) |
| F15 | 5A | Flussi d’acqua riscaldati del parabrezza |
| F 16 | 5A | Modulo di controllo dell’assistenza al parcheggio |
| F17 | – | – |
| F18 | 5A | Interruttore di contatto dell’interruttore della luce posteriore antinebbia;
Unità di controllo nel quadro del cruscotto; Lampadina della luce posteriore sinistra antinebbia; Unità di controllo dell’alimentazione a bordo. |
| F19 | 5A | Modulo di controllo multifunzionale |
| F20 | 5A | Sensore dell’angolo di sterzata;
Unità di controllo nel quadro del cruscotto; Relè di alimentazione del carburante; Relè di alimentazione della tensione del terminale 30; Relè di bassa potenza termica; Relè di alta potenza termica. |
| F21 | 10 A | Modulo di controllo multifunzionale |
| F22 | 5A | Connessione diagnostica;
Unità di controllo Climatronic; Unità di controllo dell’aria condizionata; Telefono cellulare; Controllo dell’elettronica funzionale; Chiave elettromagnetica; Accensione. |
| F23 | 5A | Leva del cambio;
Sensore della pioggia; Controllore dell’alimentazione a bordo; Controllore del motore; Interfaccia diagnostica del bus dati. |
| F24 | 5A | Controllore dell’alimentazione a bordo;
Specchio esterno riscaldato lato conducente; Specchio esterno riscaldato lato passeggero. |
| F25 | 5A | Sensore di alta pressione;
Controllore del riscaldatore; Controllore della ventola del radiatore; Controllore del sistema di aria condizionata; Controllore del sensore del rimorchio; Connessione diagnostica; Sensore di umidità; Controllore della ventola del radiatore; Stabilizzatore di tensione; Stabilizzatore di tensione 2. |
| F26 | 7,5A | Misuratore di massa d’aria;
Sensore di livello e temperatura dell’olio; Controllore dell’assistenza alla sterzata; Riscaldatore della valvola di sfiato del basamento; Relè del motorino di avviamento 1; Relè del motorino di avviamento 2. |
| F27 | 7,5A | Luci di retromarcia |
| F28 | 10 A | Sistema di gestione del motore |
| F29 | 10 A | Sistema di gestione del motore |
| F30 | 10 A | Sistema di gestione del motore |
| F31 | 5A/10A | Sistema di gestione del motore |
| F32 | 10A/15A/20A/30A | Sistema di gestione del motore |
| F33 | 5A | Sensore di posizione della frizione;
Interruttore delle luci di stop. |
| F34 | 15A | Controllore nel quadro del cruscotto;
Lampadina sinistra dei fari; Lampadina destra dei fari; Controllore dell’alimentazione a bordo; Controllore dei fari a scarica sinistri; Controllore dei fari a scarica destri. |
| F35 | 15A/20A | Sistema di gestione del motore |
| F36 | 7,5A | Lampadina del faro destro |
| F37 | 25A | Modulo di controllo del riscaldamento del sedile |
| F38 | 30A | Modulo di controllo della trasmissione (TCM) |
| F39 | 10A/15A | Lampadina del faro destro anabbagliante |
| F40 | 30A | Modulo di controllo della ventola dell’aria condizionata/riscaldatore |
| F41 | 10 A | Motore del tergicristallo posteriore |
| F42 | 15A | Presa accendisigari 12 V |
| F43 | 15A | Modulo di controllo multifunzionale |
| F44 | 5A | Sistema di allerta |
| F45 | 15A | Sistema audio |
| F46 | 20A | Lavaluci dei fari |
| F47 | 20A | Unità di controllo dell’alimentazione a bordo;
Motore del tergicristallo del parabrezza anteriore. |
| F48 | 25A | Modulo di controllo multifunzionale |
| F49 | 15A/30A | Relè della pompa del carburante;
Relè di alimentazione del carburante. |
| F50 | 25A | Modulo di controllo della funzione delle porte, conducente |
| F51 | 25A | Modulo di controllo della funzione delle porte del passeggero |
| F52 | 30A | Controllore della porta posteriore sinistra;
Controllore della porta posteriore destra. |
| F53 | 30A | Modulo di controllo multifunzionale |
| F54 | 15A | Fari anteriori antinebbia |
| F55 | 15A/20A | Sistema di gestione del motore |
| F56 | 15A | Luci diurne |
| F57 | 15A | Modulo di controllo multifunzionale |
| F58 | 20A | Pompa del vuoto del servofreno |
| F59 | 10A/15A | Lampadina del faro sinistro anabbagliante |
| F60 | 15A | Sistema audio |
Quadro fusibili principale
Assegnazione dei fusibili nel quadro fusibili principale
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 150A/175A | Alternatore |
| F2 | 30A | Modulo di controllo del carburante a gas |
| F3 | 110A | |
| F4 | 50A | Modulo di controllo dell’assistenza alla sterzata |
| F5 | 40A | Modulo di controllo ABS |
| F6 | 40A | Modulo di controllo del motore della ventola di raffreddamento |
| F7 | 50A | Candele |
| F8 | 25A | Modulo di controllo ABS |
| F9 | 30A | Modulo di controllo del motore della ventola di raffreddamento |
| F10 | 5A | Modulo di controllo del motore della ventola di raffreddamento |
| F11 | 10 A | Modulo di controllo ABS |
| F12 | 5A | Modulo di controllo multifunzionale |
| F13 | 30A | Modulo di controllo della trasmissione (TCM) |
Unità di controllo dell’alimentazione a bordo
Unità di controllo dell’alimentazione a bordo
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Relè dei circuiti principali di accensione | |
| 4a | Relè delle luci anabbaglianti | |
| 4b | Relè del motorino di avviamento del sistema di alimentazione | |
| 5 | Relè di protezione ABS | |
| 6 | Benzoina:
Relè della pompa del carburante (FP) |
|
| 7 | Relè di blocco del motorino di avviamento | |
| 8 | Relè dei circuiti ausiliari di accensione | |
| 9 | Relè della pompa dei lavavetri dei fari | |
| 10 | Relè dei circuiti ausiliari di accensione (08.09) | |
| 11 | ||
| 12 | ||
| 13a | Relè del motore del motorino di avviamento | |
| 13b | Relè ausiliario del riscaldatore | |
| F1 | 30A | Modulo di controllo del tetto apribile |
| F2 | 40A | Riscaldatore del liquido di raffreddamento del motore |
| F3 | 40A | Riscaldatore del liquido di raffreddamento del motore |
| F4 | 40A | Riscaldatore del liquido di raffreddamento del motore |
| F5 | 20A | Modulo di controllo del rimorchio |
| F6 | 20A | Modulo di controllo del rimorchio |
| F7 | 15A | Modulo di controllo del rimorchio |
