Volkswagen Crafter (2007-2016) – scatola dei fusibili
In questo articolo troverai i diagrammi della scatola dei fusibili della Volkswagen Crafter (2007–2016), scoprirai dove si trovano i pannelli dei fusibili all’interno del veicolo e otterrai informazioni dettagliate sull’assegnazione e il layout di ciascun fusibile.
Volkswagen Crafter – schema del quadro dei fusibili
Anno di produzione: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Volkswagen Crafter è il fusibile 13 nel quadro dei fusibili del vano motore.
Panoramica dei punti di montaggio
- Fusibile tensione di alimentazione terminale 30 -S190-
- Supporto fusibile A -SA- Fusibili
- Supporto fusibile B -SB- Fusibili
- Supporto fusibile C -SC- Fusibili
- Supporto fusibile D -SD- Fusibili
- Fusibili singoli sotto il sedile del conducente
Fusibili (SA) sul supporto fusibile, sulla batteria (2)
Fusibili sulla batteria
| Numero | Amperaggi [A] | Descrizione |
| 1 | 80 | Unità di controllo automatica del tempo di accensione -J179- |
| 2 | 40 60/80 |
Unità di controllo del ventilatore del radiatore -J293-
(solo nei modelli con impianto di climatizzazione); Ventilatore del radiatore -V7- (solo nei modelli con impianto di climatizzazione); Ventilatore destro del radiatore -V35- (solo nei modelli con impianto di climatizzazione). |
| 3 | 80 | Unità di controllo dell’alimentazione -J519-;
Relè di alimentazione dei componenti del motore -J757-; Supporto fusibile C -SC- SC2, SC3, SC8 – SC10, SC16. |
| 4 | 150 | Batteria ausiliaria -A1-;
Fusibile del meccanismo di inclinazione -S186-; (prima di agosto 2006); Fusibile 1 (30) -S204- (dal luglio 2006); Fusibile 2 (30) -S205- (dal settembre 2006); Fusibile principale per molte configurazioni dell’attrezzatura -S245 – (prima di agosto 2006); Supporto fusibile D -SD- SD23 – SD25, SD28 (dal settembre 2006 nei modelli con seconda batteria). |
| 5 | 150 | Terminale 15 relè tensione di alimentazione -J329-;
Relè del segnale acustico -J413-; Unità di controllo dell’alimentazione -J519-; Terminale 15 relè tensione di alimentazione 2 -J681-; Fusibile avvio / arresto operazioni -S349- (dal novembre 2011); Supporto fusibile B -SB- SB1 – SB18 Supporto fusibile C -SC- SC4 – SC7, SC11 – SC15, SC17 – SC25 |
| 6 | – | Relè di scarico terminale 15 -J404-;
Relè tensione di alimentazione 1 -J701- (dal novembre 2013); Relè di scarico 2 per terminale 15 -J817- (solo per modelli nella classe di peso 3,8 t); Relè di scarico 3 per terminale 15 -J896- (dopo novembre 2011); Fusibile del parabrezza riscaldato -S127-; Fusibile 1 -S131- (dopo novembre 2011); Fusibile 1 (30) -S204- (prima di giugno 2006); Supporto fusibile D -SD- SD10 – SD33, SD42. |
| 7 | 150 | Elemento ausiliario del riscaldatore dell’aria -Z35- |
Fusibili (SB) sul supporto dei fusibili B, colonna A sinistra (3)
Fusibile sulla colonna A sinistra.
| Numero | Amperaggi [A] | Descrizione |
| 1 | 25 | Controllore della porta del conducente -J386- |
| 2 | 10 | Connessione diagnostica -U31- |
| 3 | 25 | Unità di controllo ABS -J104- |
| 4 | 40 | Unità di controllo ABS -J104- |
| 5 | – | -Non utilizzato- |
| 6 | 7.5 | Unità di valutazione del livello del mezzo
riducente -G698- (dal novembre 2008 a maggio 2009); Valvola di non ritorno per il mezzo riducente -N473- (dal novembre 2008 a maggio 2009); Pompa per i mezzi riducenti -V437- (dal novembre 2008 a maggio 2009); – Non utilizzato – (dal maggio 2009) Unità di alimentazione per il sistema di dosaggio del mezzo riducente -GX19- (dal novembre 2013); Unità di controllo del sensore NOx -J583- (dal novembre 2013); Relè 1 per alimentazione tensione -J701- (dal novembre 2013); Sensore NOx 2 unità di controllo -J881- (dal novembre 2013 r.) Relè del sistema di dosaggio del mezzo riducente -J963- (dal novembre 2013 r.); Pompa del mezzo riducente -V437- (dal novembre 2013 r.). |
| 7 | 30 | Pompa del sistema di spruzzatura dei fari -V11- |
| 8 | 15 | Interruttore rotativo del sistema luci e
sirena -E11- (dal luglio 2006 r.); Interruttore della luce rotante -E162- (dal luglio 2006 r.); Segnale acustico -H12-; Relè del sistema di allerta 1 -J460-; Relè del sistema sirena 2 -J645- (dal luglio 2006 r.). |
| 9 | 10 | Relè degli indicatori di direzione sul tetto -J436-
(dal maggio 2007 r.). |
| 10 | 15 | Radio -R- Unità di controllo con display per radio e navigazione -J503- |
| 11 | 7.5 | Unità di controllo dell’elettronica
del telefono cellulare -J412-; Unità di controllo del tachigrafo -J621-. |
| 12 | 30 | Interruttore di uscita del riscaldatore/caldo -E16-;
Relè del ventilatore dell’aria fresca -J13-; Controllore del ventilatore dell’aria fresca -J126-; Ventilatore dell’aria fresca -V2-; |
| 13 | 7.5 | Orologio di preselezione -E111-;
Telecomando per riscaldatore del liquido di raffreddamento -R149-; |
| 14 | 30 | Unità di controllo del pannello centrale
del cruscotto -J819- |
| 15 | 10 | Interruttore dell’illuminazione dell’area
di carico -E481-; (fino a ottobre 2008 r.); Non utilizzato. |
| 16 | 10 | Interruttore di uscita del riscaldatore/caldo -E16-;
Modulo di controllo A/C -J301-; Cambiacartucce CD -R41-. |
| 17 | 10 | Interruttore dell’illuminazione interna -E599-;
Interruttore delle luci interne posteriori -E6- (dal novembre 2012 a maggio 2013). |
| 18 | – | Non utilizzato |
Fusibili (SC) sul supporto fusibile C, sulla colonna A sinistra (4)
Fusibile sulla colonna A sinistra.
| Numero | Amperaggi [A] | Descrizione |
| 1 | 15 | Clacson ad alta tonalità -H2- |
| 2 | 25 | Blocco elettronico dell’accensione -D9-;
El. controllare. interruttore. serratura CU -J764- |
| 3 | 10 | Blocco elettronico dell’accensione -D9-;
Unità di controllo nel pannello del cruscotto -J285-; Unità di controllo del motore -J623- (dal maggio 2012 r.). |
| 4 | 5 | Interruttore della luce -E1-;
Unità di controllo per il pannello centrale del cruscotto -J819- |
| 5 | 30 | Motore del tergicristallo del parabrezza -V- |
| 6 | 15 | Pompa di pressione del sistema di alimentazione -G6- |
| 7 | 5 | Unità di controllo dell’elettronica della colonna dello sterzo -J527- |
| 8 | 20 | Unità di controllo del motore -J623- |
| 9 | 20 25 |
Fusibile 6 sul supporto fusibile B -SB6-
(dal novembre 2008 a maggio 2009); Supporto fusibile D -SD- SD34 – SD36 (dal maggio 2009 a novembre 2013). |
| 10 | 10 | Flussometro dell’aria -G70- (dal maggio 2012 r.);
Unità di valutazione del livello del mezzo riducente -G698- (dal maggio 2012 r.); Elemento riscaldante dell’evaporatore della coppa dell’olio -N79- (dal maggio 2012 r.); Valvola di regolazione della pressione del carburante -N276-; Valvola di ricircolo dei gas di scarico nel radiatore -N345- (dal maggio 2012); Valvola di non ritorno per il mezzo riducente -N473- (dal maggio 2012); Pompa del radiatore con ricircolo dei gas di scarico -V400- (dal maggio 2012); Pompa per il mezzo riducente -V437- (dal maggio 2012). |
| 11 | 15 | Relè di sovraccarico 2 per terminale 15 -J817-
(solo per modelli nella classe di peso 3,8 t); Fusibile 1 sul supporto fusibile D -SD1-; Fusibile 2 sul supporto fusibile D -SD2-; |
| 12 | 10 | Unità di controllo dell’airbag -J234- |
| 13 | 15 | Interruttore della luce nel vano portaoggetti -E26-;
Accendisigari -U1- |
| 14 | 5 | Interruttore delle luci -E1-;
Unità di controllo nel pannello del cruscotto -J285-; Connessione diagnostica -U31-. |
| 15 | 5 | Interruttore di uscita del riscaldatore/caldo -E16-;
Regolatore della regolazione dell’angolo dei fari -E102-; Motore di controllo dell’angolo del faro sinistro -V48-; Motore di controllo dell’angolo del faro destro -V49-. |
| 16 | 10 | Interruttore principale del sistema stop/start -E101-;
Interruttore della posizione neutra del cambio -F365-; Sensore di livello e temperatura dell’olio -G266-; Relè della pompa del carburante -J17-; Relè di circolazione continua del refrigerante -J151-; Unità di controllo automatica del tempo di accensione -J179-; Tensione al terminale 50 relè di alimentazione -J682-; Relè del motorino di avviamento 1 -J906- (dal novembre 2013 r.); Relè del motorino di avviamento 2 -J907- (dal novembre 2013 r.); Elettrovalvola di regolazione della pressione di carico -N75-; Valvola di circolazione del refrigerante -N214-; Valvola della valvola di scarico -N220- (dal novembre 2013); Valvola di dosaggio del carburante -N290-; Valvola di commutazione del radiatore dei gas di scarico con ricircolo -N345-; Riscaldatore della sonda lambda -Z19-. |
| 17 | 10 | Unità di controllo dell’airbag -J234- |
| 18 | 7.5 | Interruttore delle luci di stop -F-
(dal luglio 2006 a novembre 2011); Interruttore del pedale del freno -F63- (dal luglio 2006 a novembre 2011); Relè di scarico per terminale 15 -J404-; Stabilizzatore di tensione -J532- (dal novembre 2011); Relè per costruzioni speciali, terminale 15 -J821- (dal novembre 2011 r.); Relè di sovraccarico 3 per terminale 15 -J896- (dal novembre 2011 r.); |
| 19 | 7.5 | Unità di controllo dell’alimentazione -J519-
(Illuminazione interna) |
| 20 | 25 | Unità di controllo dell’alimentazione -J519- |
| 21 | 5 | Misuratore di massa dell’aria -G70-
Unità di controllo del motore -J623- |
| 22 | 5 | Interruttore delle luci di stop -F- (prima di giugno 2006);
Interruttore del pedale del freno -F63- (prima di giugno 2006); Sensore di accelerazione laterale -G200- (dal luglio 2006); Sensore di accelerazione longitudinale -G251- (dal luglio 2006); Unità di controllo ABS -J104- (Dal luglio 2006). |
| 23 | 25 | Motorino di avviamento -B-;
Unità di controllo dell’alimentazione -J519- |
| 24 | 10 | -Riserva Kl. 15-;
Unità di controllo della regolazione della batteria -J840- (dal maggio 2013 r.). |
| 25 | 30 | -Presa 12-V -U5- |
Fusibili singoli sotto il sedile del conducente (fusibili per veicoli speciali fino a maggio 2013 )
A – Fusibile del meccanismo di ribaltamento -S186- fino ad agosto 2006.
A – Fusibile 1 (30) -S204- (dispositivo di rilascio / seconda batteria)
A – Fusibile 2 (30) -S205- dopo settembre 2006 (Piattaforma di carico / ribaltabile a tre lati / Retarder)
A – Fusibile principale per molte configurazioni dell’attrezzatura -S245- Fino ad agosto 2006
Fusibili singoli sotto il sedile del conducente (fusibili per veicoli speciali dopo maggio 2013 )
A – Fusibile 1 (30) -S204- (dispositivo di rilascio / seconda batteria)
A – Fusibile 2 (30) -S205- (piattaforma di carico / ribaltabile a tre lati / dispositivo di rilascio)
Fusibile 1 -S131-
A – Fusibile delle luci diurne -S220- (solo Achleitner)
B – Fusibile 1 -S131- (compressore dell’aria compressa)

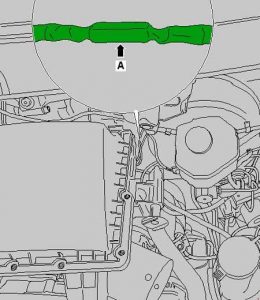

Fusibile tensione di alimentazione terminale 30 -S190- (1)
A – Fusibile tensione di alimentazione terminale 30 -S190- (sul tratto di linea tra alternatore e motorino di avviamento)
