Mazda 626 (1991-2001) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Mazda 626 (1991-2001), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Mazda 626 (1991-1997) – schema del fusibile
Anno di produzione: 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Fusibile accendisigari (presa di alimentazione) nella Mazda MPV LW (1999-2006) è il fusibile 26 nella scatola dei fusibili

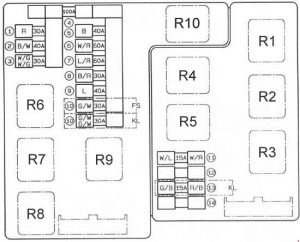

Scatola dei fusibili nel vano motore
| Posizione | Descrizione | Valore fusibile [A] | Componente protetto |
| 1 | TESTA | 30 | Lucidi diurni (DRL) |
| 2 | DEFOG | 40 | Disgelo lunotto posteriore |
| 3 | EGI INJ | 30 | Sistema di carica Sistema di controllo motore Sistema di controllo EC-AT (FS) Sistema di accensione ATX (FS) Sistema di controllo carburante ATX (FS) Sistema di controllo carburante (KL) Sistema di accensione (KL) |
| 4 | PRINCIPALE | 40 | Interruttore di accensione (numero fusibile: 5, 6, 8, 10, 11, 13 (scatola dei fusibili nel vano passeggeri)) |
| 6 | BTN | 60 | Numero fusibile: 11 Numero fusibile: 1, 2, 3, 7, 9 (scatola dei fusibili nel vano passeggeri) |
| 7 | ABS | 60 | Sistema di prevenzione del bloccaggio delle ruote |
| 8 | VENTILATORE DI RAFFREDDAMENTO | 30 | Sistema del ventilatore del refrigerante |
| 9 | RISCALDATORE | 40 | Riscaldatore e climatizzatore |
| 10 | CLIMATIZZAZIONE | 30 | Sistema del ventilatore del condensatore |
| 11 | CODA | 15 | Fari posteriori Luci di posizione Illuminazione della targa Fari laterali anteriori Fari laterali posteriori Illuminazione del vano portaoggetti |
| 12 | * | ||
| 13 | NEBBIA | 15 | Fari anteriori fendinebbia |
| 14 | * | ||
| Relè | |||
| R1 | Relè di interruzione del motorino di avviamento Relè di alto livello del faro | ||
| R2 | Relè principale | ||
| R3 | Relè della pompa del carburante | ||
| R4 | Relè del clacson | ||
| R5 | Relè dei fari diurni (DRL) | ||
| R6 | Relè del ventilatore di raffreddamento n. 3 | ||
| R7 | Relè del ventilatore di raffreddamento n. 2 | ||
| R8 | Relè del ventilatore di raffreddamento n. 1 | ||
| R9 | Relè del climatizzatore | ||
| R10 | Relè del climatizzatore | ||
Scatola dei fusibili nel vano passeggeri
| Posizione | Descrizione | Valore fusibile [A] | Componente protetto |
| 1 | FERMARE | 20 | Luci di frenata Luci di frenata alte Segnali acustici Cruise Control Sistema di blocco cambio |
| 2 | STANZA | 15 | Luci di cortesia Luci Vanity Specchio Luci Bagagliaio Illuminazione Audio Sistema chiusura centralizzata chiusura centralizzata (con chiusura centralizzata controllata a distanza) Antenna sistema antifurto Sistema di elaborazione centrale Strumento Cluster Sistema di controllo EC-AT Spot Lights Illuminazione interna Illuminazione chiave di accensione Sistema di controllo motore Sistema di accensione |
| 3 | CHIUDARE | 30 | Chiusure elettriche delle porte Chiusure elettriche delle porte (con sistema di accesso senza chiave) |
| 4 | RADIO | 15 | Sistema audio Alimentazione antenna accendisigari Alimentazione specchietti esterni |
| 5 | TETTO SOLARE | 15 | Tetto apribile scorrevole |
| 6 | CURVA | 15 | Luci di svolta e luci di emergenza Sistema airbag |
| 7 | SEDILE ELETTRICO | 30 | Sedia elettrica |
| 8 | METRO | 15 | Luci di emergenza Data Link Connector Strumento Cluster Sistema di controllo EC-AT sistema antifurto Sistema di elaborazione centrale alimentazione antenna Cruise Control Sistema di blocco cambio Sistema di controllo motore (FS) ATX Sistema di accensione (FS) |
| 9 | RISPETTARE | 15 | Luci di emergenza di svolta e pericolo |
| 10 | MOTORE | 15 | Sistema di controllo motore MTX Sistema di controllo carburante (FS) Sistema di accensione Avvio sistema Sistema di controllo EC-AT (FS) Ventilatore liquido di raffreddamento Riscaldamento e climatizzatore sistema di frenata anti bloccaggio Sistema airbag lunotto posteriore |
| 11 | FINESTRA ELETTRICA | 30 | Finestre elettriche |
| 12 | DETERGENTE PER FARI | 20 | Detergente per fari |
| 13 | TERGICRISTALLO | 20 | Tergo del parabrezza e spruzzatore Riscaldatore e climatizzatore Sistema del ventilatore del condensatore Luci diurne (DRL) Sistema di controllo motore (FS) Sistema di controllo EC-AT (FS) Sistema di accensione (FS) |
| 14 | TERGICRISTALLO POSTERIORE | 20 | Tergo posteriore e spruzzatore |
| 15 | DI RISERVA | 15 | Di riserva |
Relè
FS
KL
| Numero | Relè |
| R1 | Relè del ventilatore |
| R2 | Relè dei fari |
| R3 | Relè del disgelo lunotto posteriore |
| R4 | Relè TNS |
| R5 | Relè alta pressione del ventilatore del condensatore n. 2 |
| R6 | Relè bassa pressione del ventilatore del condensatore |
| R7 | Relè alta pressione del ventilatore del condensatore n. 1 |
Unità Flasher
626
Mazda 626 (1997-2002) – schema della scatola dei fusibili
Anno di produzione: 1997, 1997, 1998, 1999, 2000, 2001, 2002.
Fusibile accendisigari (presa di alimentazione) nella Mazda 626 (1997-2002) è il fusibile 19 nella scatola dei fusibili nell’abitacolo.
Scatola dei fusibili nel vano motore
Mazda 626 – schema della scatola dei fusibili – vano motore
| Nr | Descrizione | Amp [A] | Descrizione |
| 1 | EGI INJ | 30 | Impianto di iniezione carburante |
| 2 | DEFOG | 40 | Disgelo del lunotto posteriore |
| 3 | – | – | – |
| 4 | MAIN | 100 | Per la protezione di tutti i circuiti |
| 5 | IG KEY | 30 | RADIO, TETTO APRIBILE, FRECCIA,
MISURATORE, MOTORE, FINESTRA ELETTRICA, TERGICRISTALLO; Impianto di accensione |
| 6 | HEATER | 40 | Riscaldatore, climatizzatore |
| 7 | BTN | 40 | FRECCIA, STOP, INTERNI,
CHIUDE PORTA, EMERGENZA, SEDILE ELETTRICO |
| 8 | COOLING FAN | 30 | Ventola di raffreddamento |
| 9 | AD FAN | 30 | Ventola aggiuntiva |
| 10 | (ABS) | 60 | Sistema di prevenzione bloccaggio ruote |
| 11 | TAIL | 15 | Luci posteriori;
Luci di posizione; Illuminazione cruscotto; Illuminazione targa; Illuminazione interruttori. |
| 12 | HORN | 15 | Clacson |
| 13 | (ABS) | 20 | Sistema di prevenzione bloccaggio ruote |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | H / LL | 15 | Faro (sinistro) |
| 17 | H / LR | 15 | Faro (destro) |
| 18 | (ABS) | 20 | Sistema di prevenzione bloccaggio ruote |
Scatola dei fusibili nell’abitacolo
Mazda 626 – schema della scatola dei fusibili – abitacolo
| Nr | Descrizione | Amp [A] | Descrizione |
| 1 | AUDIO | 15 | Impianto audio |
| 2 | ROOM | 15 | Illuminazione interna;
Illuminazione bagagliaio. |
| 3 | S.ROOF | 15 | Tetto apribile |
| 4 | METER | 10 | Indicatori;
Luci di retromarcia. |
| 5 | D.LOCK | 30 | Chiusura elettrica delle porte |
| 6 | HAZARD | 15 | Luci di emergenza |
| 7 | A/B&ABS | 10 | Sistema airbag;
Sistema di prevenzione bloccaggio ruote durante la frenata. |
| 8 | – | – | – |
| 9 | A / C | 10 | Climatizzatore |
| 10 | – | – | – |
| 11 | TURN | 10 | Indicatori di direzione |
| 12 | WIPER | 20 | Spazzole e lavavetri del parabrezza |
| 13 | P.WIND | 30 | Finestre elettriche |
| 14 | – | – | – |
| 15 | RADIO | 15 | Impianto audio;
Presa; Specchio esterno. |
| 16 | ENGINE | 10 | Impianto di controllo motore |
| 17 | ILLUMI | 10 | Luci posteriori;
Illuminazione targa; Luci di posizione; Illuminazione cruscotto. |
| 18 | STOP | 15 | Luci di frenata;
Clacson; Cruise control. |
| 19 | CIGAR | 15 | Presa accessori;
Orologio; Radio; Specchio esterno. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Sedile elettrico |
| 23 | M.DEF | 15 | Disgelo specchietto |
| 24 | P.POINT | 15 | Punto di alimentazione |
Mazda 626 (2000-2001) – schema della scatola dei fusibili
Anno di produzione: 2000, 2001.
Fusibile accendisigari (presa di alimentazione) nella Mazda MPV LW (1999-2006) è il fusibile 19 nella scatola dei fusibili (pannello del conducente).
Blocco fusibili (compartimento motore)
| Posizione | Descrizione | Amp [A] | Descrizione |
| 1 | EGI INJ | 30 | Impianto di iniezione carburante |
| 2 | DEFOG | 40 | Disgelo del lunotto posteriore |
| 3 | – | – | – |
| 4 | MAIN | 100 | Per la protezione di tutti i circuiti |
| 5 | IG KEY | 30 | Fusibili RADIO, TETTO APRIBILE*, FRECCIA,
CONTAMISURE, MOTORE, FINESTRE ELETTRICHE*, TERGICRISTALLI; Impianto di accensione. |
| 6 | HEATER | 40 | Riscaldatore;
Climatizzatore *. |
| 7 | BTN | 40 | Fusibili TAIL, STOP, ROOM,
SERBATOIO PORTA, PERICOLO, SEDILE ELETTRICO*. |
| 8 | COOLING FAN | 30 | Ventola di raffreddamento |
| 9 | AD FAN | 30 | Ventola aggiuntiva * |
| 10 | (ABS) | 60 | Sistema di prevenzione del bloccaggio delle ruote* |
| 11 | TAIL | 15 | Luci posteriori;
Luci di posizione; Illuminazione del cruscotto; Illuminazione della targa; Illuminazione degli interruttori. |
| 12 | HORN | 15 | Clacson |
| 13 | (ABS) | 20 | Sistema di prevenzione del bloccaggio delle ruote* |
| 14 | – | – | – |
| 15 | ST. SIGN | 10 | Segnale del motorino di avviamento |
| 16 | H / LL | 15 | Faro (sinistro) |
| 17 | H / LR | 15 | Faro (destro) |
| 18 | (ABS) | 20 | Sistema di prevenzione del bloccaggio delle ruote* |
| * – alcuni modelli | |||
Pannello dei fusibili (lato conducente)
| Posizione | Descrizione | Amp [A] | Descrizione |
| 1 | AUDIO | 15 | Impianto audio* |
| 2 | ROOM | 15 | Illuminazione interna;
Illuminazione del bagagliaio. |
| 3 | S/ROOF | 15 | Tetto apribile * |
| 4 | METER | 10 | Indicatori;
Luci di retromarcia. |
| 5 | D.LOCK | 30 | Chiusura elettrica delle porte * |
| 6 | HAZARD | 15 | Luci di emergenza |
| 7 | A/B&ABS | 10 | Impianto airbag;
Sistema di prevenzione del bloccaggio dei freni *. |
| 8 | – | – | – |
| 9 | A / C | 10 | Climatizzatore* |
| 10 | – | – | – |
| 11 | TURN | 10 | Indicatori di direzione |
| 12 | WIPER | 20 | Spazzole e lavavetri del parabrezza |
| 13 | P.WIND | 30 | Finestrini elettrici * |
| 14 | – | – | – |
| 15 | RADIO | 15 | Impianto audio;
Presa; Specchietto esterno. |
| 16 | ENGINE | 10 | Sistema di controllo del motore |
| 17 | ILLUMI | 10 | Luci posteriori;
Illuminazione della targa; Luci di posizione; Illuminazione del cruscotto. |
| 18 | STOP | 15 | Luci di frenata;
Clacson; Cruise control *. |
| 19 | CIGAR | 15 | Presa accessori;
Orologio *; Radio *; Specchietto esterno; Accendino. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Sedile elettrico * |
| 23 | M.DEF | 15 | Disgelo specchietto * |
| 24 | P.POINT | 15 | Punto di alimentazione |
| * – alcuni modelli | |||
