Skoda Superb (2001-2009) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili della Škoda Superb (2001-2009), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Skoda Superb (2001-2004) – schema del quadro fusibili

Anno di produzione: 2001, 2002, 2003, 2004.

Fusibile accendisigari (presa di alimentazione) nella Skoda Superb (2001-2004) è il fusibile 33 nel quadro fusibili.

Quadro fusibili

Nr	Descrizione	Amp [A]
1	Ugelli riscaldati per i tergicristalli del parabrezza.	5
2	Indicatori di direzione	10
3	Non assegnato	–
4	Illuminazione della targa	5
5	Cruscotto; Luci di avviso; Riscaldamento dei sedili; Cruise control; Regolazione degli specchietti esterni; Illuminazione dei comandi e interruttori; Display della temperatura esterna; Climatizzazione; Sistema di parcheggio sonoro; Sistema di navigazione; Volante multifunzionale.	10
6	Riscaldamento dello specchietto esterno	5
7	ABS, EDS, ASR, ESP; Cruise control; Elettronica del motore.	10
8	Regolazione automatica dei fari anteriori	5
9	Assistenza al parcheggio	5
10	Changer CD; Telefono cellulare; Volante multifunzionale.	5
11	Sedili regolabili elettricamente	5
12	Alimentazione della presa diagnostica	10
13	Luci di stop	10
14	Controllo della chiusura centralizzata; Illuminazione interna.	10
15	Cruscotto; Climatizzazione; Cambio automatico; Memoria delle impostazioni degli specchietti esterni e del sistema di navigazione.	10
16	ESP	5
17	Sistema radio bidirezionale, veicoli speciali.	10
18	Faro anabbagliante destro	10
19	Trave principale sinistra	10
20	Fari anabbaglianti lato destro	15
21	Fari anabbaglianti lato sinistro	15
22	Luce di posizione lato destro	5
23	Luce di posizione lato sinistro	5
24	Spruzzatore del parabrezza; Pompa tergicristallo del parabrezza e interruttore intermittente	25
25	Ventilatore aria fresca; Climatizzatore; Climatronic.	30
26	Riscaldamento del lunotto posteriore; Ricircolo dell’aria.	30
27	Non assegnato	–
28	Pompa carburante; Pompa aggiuntiva per il gasolio.	20
29	Controllo del motore	20
30	Tetto elettrico scorrevole e sollevabile	20
31	Luci di retromarcia, cruise control; Cambio automatico; Specchietto retrovisore interno auto-oscurante.	15
32	Controllo del motore; Cruise control.	20
33	Accendisigari	15
34	Controllo del motore	15
35	Presso per rimorchio	30
36	Luci fendinebbia	15
37	Radio; Navigazione.	20
38	Chiusura centralizzata	15
39	Sistema di luci di avviso	15
40	Clacson	25
41	Non assegnato	–
42	ESP	25
43	Controllo del motore	15
44	Riscaldatori per sedili	30

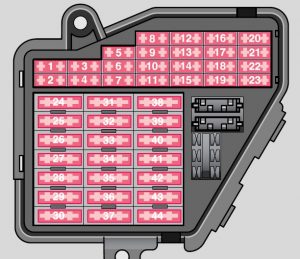

Skoda Superb (2005) – schema del quadro fusibili

Anno di produzione: 2005.

Fusibile accendisigari (presa di alimentazione) nella Skoda Superb (2005) è il fusibile 33 nel quadro fusibili.

Quadro fusibili

Nr	Descrizione	Amp  [A]
1	Ugelli riscaldati per tergicristallo anteriore	5
2	Indicatori di direzione	10
3	Non assegnato	–
4	Illuminazione della targa	5
5	Cruscotto – luci di avviso; Riscaldatori dei sedili; Cruise control; Regolazione degli specchietti esterni; Illuminazione dei comandi e degli interruttori; Display della temperatura esterna; Climatizzazione; Sistema di parcheggio acustico; Sistema di navigazione; Volante multifunzionale.	10
6	Riscaldamento specchietto esterno	5
7	ABS, EDS, ASR, ESP; Cruise control; Elettronica del motore.	10
8	Regolazione automatica dei fari anteriori	5
9	Assistenza al parcheggio	5
10	CD changer; Telefono cellulare; Volante multifunzionale.	5
11	Sedili regolabili elettricamente a)	5
12	Alimentazione presa diagnostica	10
13	Luci di stop	10
14	Controllo della serratura centrale; Illuminazione interna.	10
15	Cruscotto; Climatizzazione; Cambio automatico; Memoria impostazioni specchietti esterni; Sistema di navigazione.	10
16	ESP	5
17	Sistema radio bidirezionale, veicoli speciali (polizia ecc.)	10
18	Faro anabbagliante destro	10
19	Trave principale sinistra	10
20	Fari anabbaglianti lato destro	15
21	Fari anabbaglianti lato sinistro	15
22	Luce di posizione lato destro	5
23	Luce di posizione lato sinistro	5
24	Spruzzatore tergicristallo anteriore; Pompa tergicristallo anteriore e interruttore intermittente.	25
25	Ventilatore aria fresca; Climatizzatore; Climatronic.	30
26	Riscaldamento lunotto posteriore; Ricircolo dell’aria.	30
27	Non assegnato	–
28	Pompa carburante, pompa olio diesel aggiuntiva	20
29	Controllo motore	20
30	Tetto elettrico scorrevole e sollevabile	20
31	Luci di retromarcia; Cruise control; Cambio automatico; Specchietto retrovisore interno auto-oscurante.	15
32	Controllo del motore; Cruise control.	20
33	Accendisigari	15
34	Controllo motore	15
35	Presa rimorchio	30
36	Fari fendinebbia	15
37	Radio, navigazione	20
38	Serratura centrale	15
39	Sistema luci di avviso	15
40	Clacson	25
41	Non assegnato a)	–
42	ESP	25
43	Controllo motore	15
44	Riscaldatori dei sedili	30
a) dal 09/2005 non assegnato

Skoda Superb (2006-2007) – schema della scatola dei fusibili

Anno di produzione: 2006, 2007.

Fusibile accendisigari (presa di alimentazione) nella Skoda Superb (2006-2007) è il fusibile 33 nella scatola dei fusibili.

Scatola dei fusibili

Nr	Descrizione	Amp [A]
1	Ugelli riscaldati per i tergicristalli del parabrezza.	5
2	Indicatori di direzione	10
3	Non assegnato	–
4	Illuminazione della targa	5
5	Cruscotto; Luci di emergenza; Riscaldamento dei sedili; Cruise control; Regolazione degli specchietti esterni; Illuminazione degli elementi di controllo e degli interruttori; Display della temperatura esterna; Climatizzazione; Sistema di parcheggio acustico; Sistema di navigazione; Volante multifunzionale.	10
6	Riscaldamento dello specchietto esterno	5
7	ABS, EDS, ASR, ESP; Cruise control; Elettronica del motore.	10
8	Regolazione automatica dei fari anteriori	5
9	Assistenza al parcheggio	5
10	Changer CD; Telefono cellulare; Volante multifunzionale.	5
11	lettore DVD	7,5
12	Alimentazione della presa diagnostica	10
13	Luci di stop	10
14	Controllo della serratura centrale; Illuminazione interna.	10
15	Cruscotto; Climatizzazione; Cambio automatico; Memoria delle impostazioni degli specchietti esterni e sistema di navigazione.	10
16	ESP	5
17	Sistema radio bidirezionale, veicoli speciali (polizia ecc.).	10
18	Faro anabbagliante destro	10
19	Trave principale sinistra	10
20	Luci anabbaglianti lato destro	15
21	Luci anabbaglianti lato sinistro	15
22	Luce di posizione lato destro	5
23	Luce di posizione lato sinistro	5
24	Spruzzatore del parabrezza; Pompa tergicristallo del parabrezza e interruttore intermittente.	25
25	Ventilatore dell’aria fresca; Climatizzatore; Climatronic.	30
26	Riscaldamento del lunotto posteriore; Ricircolo dell’aria.	30
27	Non assegnato	–
28	Pompa carburante; Pompa aggiuntiva per il gasolio.	20
29	Controllo del motore	20
30	Tetto elettrico scorrevole; lettore DVD.	20 / 7,5
31	Luci di retromarcia; Cruise control; Cambio automatico; Specchietto retrovisore interno con oscuramento automatico.	15
32	Controllo del motore; Cruise control.	20
33	Accendisigari	15
34	Controllo del motore	15
35	Presa per rimorchio	30
36	Luci fendinebbia	15
37	Radio; Navigazione.	20
38	Serratura centrale	15
39	Sistema di luci di emergenza	15
40	Clacson	25
41	Non assegnato	–
42	ESP	25
43	Controllo del motore	15
44	Riscaldatori dei sedili	30

Skoda Superb (2008-2009) – schema del quadro fusibili

Anno di produzione: 2008, 2009.

Fusibile accendisigari (presa di alimentazione) nella Skoda Superb (2008-2009) è il fusibile 35 nel quadro fusibili.

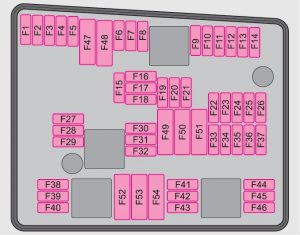

Quadro fusibili nel vano motore

Versione 1

Nr	Descrizione	Amperaggi [A]
F1	Faro principale anteriore destro; Faro posteriore destro	30
F2	Valvole ABS	20
F3	Non assegnato	–
F4	Non assegnato	–
F5	Clacson	15
F6	Alimentazione per il terminale 15 (ignizione accesa).	40
F7	Non assegnato	–
F8	Non assegnato	–
F9	Valvole	10
F10	Non assegnato	–
F11	Sonda lambda	10
F12	Sonda lambda	15
F13	Centralina cambio automatico.	15
F14	Non assegnato	–
F15	Pompa dell’acqua	10
F16	Non assegnato	–
F17	Strumento di misurazione; Leva tergicristallo anteriore e leva indicatori di direzione.	5
F18	Amplificatore audio (sistema audio)	30
F19	Radio	15
F20	Telefono	5
F21	Non assegnato	–
F22	Non assegnato	–
F23	Centralina motore	10
F24	Centralina per il bus CAN	5
F25	Non assegnato	–
F26	Non assegnato	–
F27	Valvola di dosaggio carburante	15
F28	Centralina motore	15
F29	Relè principale	5
F30	Centralina per riscaldamento supplementare.	20
F31	Tergicristallo anteriore	30
F32	Non assegnato	–
F33	Non assegnato	–
F34	Non assegnato	–
F35	Non assegnato	–
F36	Non assegnato	–
F37	Non assegnato	–
F38	Ventola radiatore, valvole	10
F39	Non assegnato	–
F40	Non assegnato	–
F41	Non assegnato	–
F42	Non assegnato	–
F43	Accensione	30
F44	Non assegnato	–
F45	Non assegnato	–
F46	Non assegnato	–
F47	Faro principale anteriore sinistro; Faro posteriore sinistro	30
F48	Pompa ABS	40
F49	Non assegnato	–
F50	Non assegnato	–
F51	Non assegnato	–
F52	Relè di alimentazione – terminale a)	40
F53	Equipaggiamento aggiuntivo	50
F54	Non assegnato	–
a) Per non scaricare inutilmente la batteria durante l’avviamento del motore, gli elementi elettrici di questo terminale vengono automaticamente disattivati.

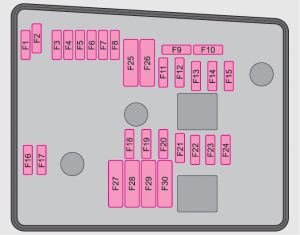

Versione 2

Nr	Descrizione	Amperaggi [A]
F1	Non assegnato	–
F2	Centralina cambio automatico DQ 200.	30
F3	Circuito di misurazione	5
F4	Valvole ABS	30/20
F5	Centralina cambio automatico DQ250.	15
F6	Strumento di misurazione; Leva tergicristallo anteriore e leva indicatori di direzione.	5
F7	Terminale di alimentazione 15; Avviamento.	40
F8	Radio	15
F9	Telefono	5
F10	Centralina motore; Relè principale.	5/10
F11	Centralina per riscaldamento supplementare	20
F12	Centralina per il bus CAN	5
F13	Centralina motore	15/30
F14	Accensione	20
F15	Sonda lambda – benzina	10
	Relè del sistema di candelette e pompa carburante – Diesel	5
F 16	Faro principale anteriore destro; Faro posteriore destro.	30
F17	Clacson	15
F18	Amplificatore audio (sistema audio)	30
F19	Tergicristallo anteriore	30
F20	Valvola di dosaggio carburante	20
	Pompa dell’acqua	10
F21	Sonda lambda	10/15
F22	Non assegnato	–
F23	Relè principale	5
	Valvole	10
	Pompa alta pressione	15
F24	Ventola	30/40
F25	Pompa ABS	30/40
F26	Faro principale sinistro	30
F27	Centralina del sistema di candelette	50
F28	Non assegnato	–
F29	Equipaggiamento aggiuntivo	50
F30	Relè di alimentazione – terminale X a)	50
a) Per non scaricare inutilmente la batteria durante l’avviamento del motore, gli elementi elettrici di questo terminale vengono automaticamente disattivati.

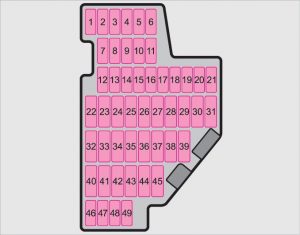

Quadro fusibili nel cruscotto

Nr	Descrizione	Amperaggi [A]
1	Presa diagnostica; Centralina motore; Relè EKP; Centralina EKP.	7,5
2	Centralina ABS, ESP; Interruttore del sistema di controllo pressione pneumatici; Sensore freno.	5
3	Interruttore e centralina airbag	5
4	WIV; Luce di posizione; Specchietto retrovisore oscurabile; Sensore di pressione; Preparazione per telefono.	5
5	Centralina per la regolazione dell’angolo dei fari e rotazione dei proiettori; Centralina per assistenza al parcheggio.	5
6	Strumento di misurazione; Centralina per servosterzo elettromeccanico; Haldex,	5
7	Riscaldamento valvola; Misuratore massa aria.	10
8	Centralina per rilevamento rimorchio	5
9	Relè riscaldamento stazionario	5
10	Faro principale anteriore sinistro adattivo	10
11	Faro principale anteriore destro adattivo	10
12	Chiusura centralizzata porte anteriori	10
13	Presa diagnostica; Interruttore luce; Sensore pioggia; Orologio.	7,5
14	Chiusura centralizzata e copertura del cofano	15
15	Centralina centrale – illuminazione interna	7,5
16	Climatizzazione	7,5
17	Chiusura centralizzata porte posteriori	10
18	Non assegnato	–
19	Non assegnato	–
20	ABS; ESP; Assistenza partenza in salita.	5
21	Non assegnato	–
22	Ventola aria per Climatronic	40
23	Parabrezza	30
24	Blocco leva cambio	5
25	Riscaldamento lunotto posteriore	25
	Relè riscaldamento lunotto posteriore per riscaldamento e ventilazione supplementari	30
26	Presa di alimentazione nel bagagliaio	25
27	Relè pompa carburante,	15
	Relè pompa carburante; Centralina pompa carburante; Valvole iniezione.	20
28	Non assegnato	–
29	Non assegnato	–
30	Non assegnato	–
31	Non assegnato	–
32	Finestrino elettrico posteriore	30
33	Tetto elettrico scorrevole-tilt	25
34	Allarme, clacson di riserva	5
35	Accendisigari anteriore e posteriore	25
36	Sistema di pulizia proiettori	20
37	Riscaldamento sedili anteriori	20
38	Sedili posteriori riscaldati	20
39	Non assegnato	–
40	Ventola climatizzazione; Relè riscaldamento e ventilazione stazionaria	40
41	Non assegnato	–
42	Interruttore luce	5
43	Dispositivo di traino	15
44	Dispositivo di traino	20
45	Dispositivo di traino	15
46	Ugelli riscaldati tergicristallo anteriore; Relè riscaldamento e ventilazione stazionaria; Interruttore riscaldamento sedile.	5
47	Non assegnato	–
48	Non assegnato	–
49	Non assegnato	–
