Smart City Coupe (1998-2007) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Smart City Coupé (1998–2007), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

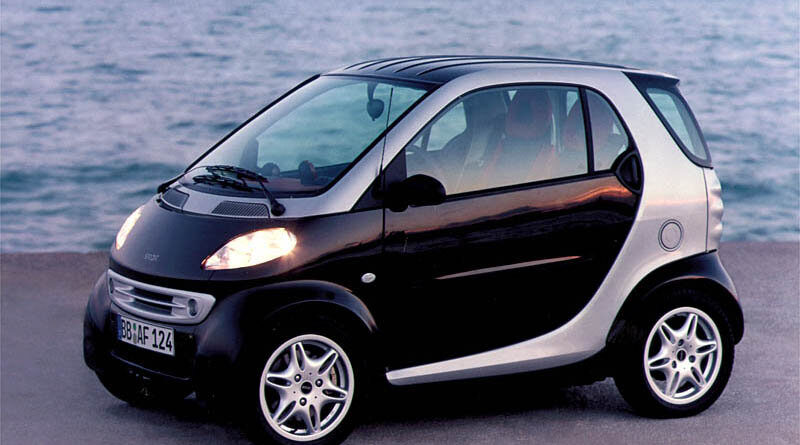

Smart City Coupe (1998-2002) – schema del quadro dei fusibili
Anno di produzione: 1998, 1999, 2000, 2001, 2002.
Fusibile accendisigari (presa di alimentazione) nello Smart City Coupe (1998-2002) è un fusibile da 12 nel quadro dei fusibili sul cruscotto.
Quadro dei fusibili – posizione
- Sotto il cruscotto
- Sotto il tappetino, sotto il sedile sinistro
Quadro dei fusibili sotto il cruscotto
| Nr | Descrizione | [A] |
| 1 | Faro destro e posteriore, illuminazione strumenti, lampada targa | 7,5 |
| 2 | Faro sinistro e lampada posteriore | 7,5 |
| 3 | Faro anteriore fendinebbia | 15 |
| 4 | Faro posteriore fendinebbia | 7,5 |
| 5 | Faro anabbagliante sinistro con regolazione dell’angolo dei fari | 7,5 |
| 6 | Faro anabbagliante destro con regolazione dell’angolo dei fari | 7,5 |
| 7 | Faro abbagliante sinistro, indicatore di abbaglianti | 7,5 |
| 8 | Faro abbagliante destro | 7,5 |
| 9 | Motore 160 dal 16.11.99: Bobina di accensione, motorino di avviamento | 25 |
| Motore 660 dal 16.11.99: Motorino di avviamento | 15 | |
| 10 | dal 16.11.99: Indicatori di direzione , luci di stop | 15 |
| 11 | Radio, sistema di navigazione, cambi CD, quadro strumenti, tachimetro, lampada di riserva, riconoscimento automatico del seggiolino per bambini, presa diagnostica, interruttore riscaldamento PTC (motore 660) | 15 |
| 12 | Presa 12 V. | 15 |
| 13 | Lampada interna posteriore, presa diagnostica | 15 |
| 14 | Radio, sistema di navigazione, cambi CD | 15 |
| 15 | Moduli di controllo: quadro strumenti, ZEE, chiusura centralizzata, allarme auto, sblocco remoto del bagagliaio, lampada interna anteriore | 7,5 |
| 16 | Chiusura centralizzata, console di sicurezza, orologio, clacson, sblocco remoto del bagagliaio, illuminazione interna | 15 |
| 17 | Motore tergicristallo POSTERIORE | 15 |
| Cabrio: Sedili riscaldati | 25 | |
| 18 | Sedili riscaldati Cabrio: motore superiore morbido |
25 |
| 19 | Cabrio: motore superiore morbido | 25 |
| Tetto in vetro scorrevole | 15 | |
| 20 | Motore 160: Modulo di controllo del motore | 7,5 |
| 21 | Riscaldamento del lunotto posteriore, ventilatore del motore | 30 |
| 22 | dal 16.11.99: Sistema di cambio, quadro relè circuito 30 | 40 |
| fino al 15.11.99: Indicatori di direzione , luci di stop | 15 | |
| 23 | Ventilatore del riscaldatore | 20 |
| 24 | Finestrini elettrici sinistro e destro | 30 |
| 25 | Tergicristallo anteriore, pompa del lavavetri, tergicristallo posteriore | 20 |
| 26 | Moduli di controllo: ABS, airbag, ZEE | 7,5 |
| 27 | ABS | 50 |
| Relè | ||
| A | Relè dei fari fendinebbia | |
| B | fino al 15.11.99: Relè di apertura CL dal 16.11.99: Relè di apertura remota del bagagliaio |
|
| C | fino al 15.11.99: Relè di chiusura CL dal 16.11.99: Relè di funzionamento intermittente del tergicristallo posteriore |
|
| D | Relè del clacson | |
| E | fino al 15.11.99: Relè remoto di apertura del bagagliaio dal 16.11.99: Ventilatore di riscaldamento, finestra elettrica e relè di sovraccarico |
|
| F | Relè riscaldato del lunotto posteriore | |
| G | Relè del ventilatore del motore | |
| H | Relè degli indicatori di direzione a sinistra | |
| I | Relè degli indicatori di direzione a destra | |
| K | fino al 15.11.99: Ventilatore del riscaldatore, finestra elettrica e relè di sovraccarico dal 16.11.99: Relè di funzionamento intermittente del tergicristallo anteriore |
|
| L | Relè dei fari | |
| M | Relè dei fari | |
Quadro dei fusibili sotto il tappetino, sotto il sedile sinistro
| Nr | Descrizione | [A] |
| S1 | Radiatore dell’aria di sovralimentazione, frizione magnetica del compressore del refrigerante | 15 |
| S2 | Pompa del carburante | 10 |
| S3 | Motore 160: Iniettori, MEG Motore 660: Iniettori, interruzione elettrica, valvola di pressione |
15 |
| S4 | Motore 160: Valvola di sfiato del serbatoio, sensore di ossigeno Motore 660: Controllo del tempo di preriscaldamento |
10 |
| Relè |
||
| P. | Relè elettrico della pompa del carburante |
|
| Q | Relè automatico del cambio manuale | |
| R | Relè principale | |
| S | Relè del ventilatore del radiatore dell’aria di sovralimentazione | |
| T | Relè del motorino di avviamento | |
| U | Relè magnetico della frizione del compressore dell’aria condizionata | |
Smart City Coupe (2002-2007) – schema della scatola dei fusibili
Anno di produzione: 2002, 2003, 2004, 2005, 2006, 2007.
Fusibile accendisigari (presa di alimentazione) nel Smart City Coupe (2002-2007) è un fusibile da 12 nella scatola dei fusibili.
Scatola dei fusibili – posizione
N – Scatola dei fusibili
A – Relè
Scatola dei fusibili
| Nr | Descrizione | [A] |
| 1 | Motorino di avviamento | 25 |
| 2 | Spazzola del parabrezza, pompa del lavavetri | 20 |
| 3 | Riscaldatore ventilatore Sedili riscaldati, solo con sedili riscaldati |
20 |
| 4 | Finestrino elettrico sinistro / destro | 30 |
| 5 | Fari anabbaglianti, abbaglianti, luce anteriore antinebbia, luce posteriore, luce di retromarcia | 7,5 |
| 6 | Faro destro / posteriore, illuminazione della targa Luce di contorno destra, solo per il Canada |
7,5 |
| 7 | Faro sinistro / luce posteriore di sosta Lucciola di contorno sinistra, solo per il Canada |
7,5 |
| 8 | Relè principale del motore, circuito 87/3 | 20 |
| 9 | Relè principale del motore, circuito 87/2 | 10 |
| 10 | Relè principale del motore, circuito 87/1 | 15 |
| 11 | Set di indicatori, console di sicurezza, connettore di interfaccia dati Clacson, solo con volante sportivo in pelle con sistema di interruttori a bilanciere sul volante | 7,5 |
| 12 | Radio CD, lampada interna | 15 |
| 13 | Faro anteriore antinebbia | 15 |
| 14 | Unità di controllo ESP | 25 |
| 15 | Motore del ventilatore aria di sovralimentazione Compressore dell’aria condizionata, solo con sistema di climatizzazione Plus |
15 |
| 16 | Pompa elettrica del carburante | 10 |
| 17 | Spazzola del lunotto posteriore (fortwo coupe) | 15 |
| 18 | Unità di controllo ESP, unità di controllo dei sistemi di sicurezza | 7,5 |
| 19 | Regolazione degli specchietti esterni, solo con specchietti esterni elettricamente regolabili e riscaldati | 7,5 |
| 20 | Radio, set di indicatori, tachimetro, connettore di interfaccia dati, cambi CD con luce di retromarcia | 15 |
| 21 | Presa interna Accendisigari, solo con kit fumatori |
15 |
| 22 | Faro anabbagliante destro | 7,5 |
| 23 | Faro anabbagliante sinistro | 7,5 |
| 24 | Faro abbagliante destro | 7,5 |
| 25 | Faro abbagliante sinistro, spia dei fari abbaglianti | 7,5 |
| 26 | Luci di stop | 15 |
| 27 | Unità di controllo dell’elettronica del motore MEG, unità di controllo del motore EDG | 7,5 |
| 28 | Riscaldamento del lunotto posteriore (fortwo coupe), motore del ventilatore di raffreddamento | 30 |
| 29 | Tetto morbido (fortwo cabrio)
Tetto in vetro elettrico scorrevole (a partire dall’anno modello 2005) |
30 |
| 30 | Unità di controllo elettronica del modulo del cambio | 40 |
| 31 | Clacson, chiusura centralizzata, apertura remota del bagagliaio | 30 |
| R1 | Tetto in vetro elettrico scorrevole (fino all’anno modello 2004) | 15 |
| R2 | Unità di controllo multifunzionale, solo per il Canada | 5 |
| R3 | vuoto | – |
| R4 | vuoto | – |
| R5 | Unità di controllo multifunzionale, solo per il Canada | 15 |
| R6 | vuoto | – |
| R7 | vuoto | – |
| R8 | Tetto morbido (fortwo cabrio) | 25 |
| R9 | Sedili riscaldati | 25 |
Scatola dei fusibili (posteriore)
| Nr | Descrizione | [A] |
| 32 | Pompa di iniezione dell’aria secondaria (controllo delle emissioni) | 30 |
| 33 | Chiave di accensione | 50 |
| 34 | Unità di controllo ESP (N47-5) | 50 |
| 35 | Unità di controllo dell’assistenza alla sterzata (N68) | 30 |
Relè
| Nr | Relè |
| A | Relè dei fari antinebbia |
| B | Controllore del sedile riscaldato sinistro |
| C | Controllore del sedile riscaldato destro |
