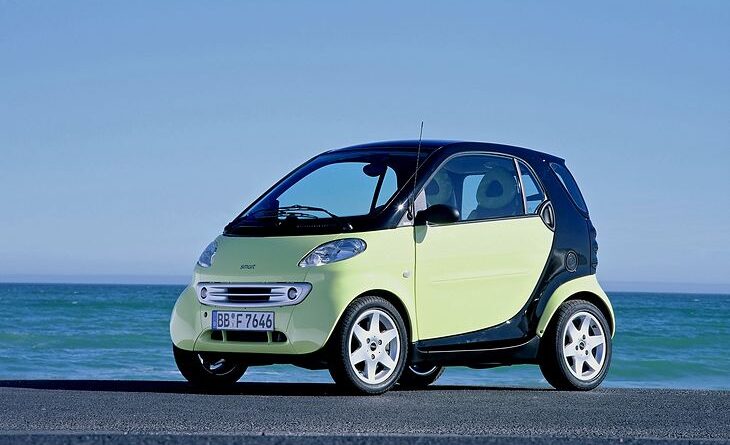

Smart Fortwo A450, C450 (1998-2007) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Smart Fortwo A450, C450 (1998–2007), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Smart Fortwo A450, C450 (1998-2002) – schema del fusibile
Anno di produzione: 1998, 1999, 2000, 2001, 2002.
Fusibile accendisigari (presa di alimentazione) nello Smart Fortwo A450, C450 (1998-2002) è un fusibile da 12 nella scatola dei fusibili sul cruscotto.
Scatola dei fusibili – posizione
- Sotto il cruscotto
- Sotto il tappetino, sotto il sedile sinistro
Scatola dei fusibili sotto il cruscotto
| Nr | Descrizione | [A] |
| 1 | Faro anteriore destro e posteriore, illuminazione strumenti, lampada targa | 7,5 |
| 2 | Faro anteriore sinistro e faro posteriore | 7,5 |
| 3 | Faro anteriore fendinebbia | 15 |
| 4 | Faro posteriore fendinebbia | 7,5 |
| 5 | Faro anabbagliante sinistro con regolazione dell’angolo dei fari | 7,5 |
| 6 | Faro anabbagliante destro con regolazione dell’angolo dei fari | 7,5 |
| 7 | Faro abbagliante sinistro, indicatore di fari abbaglianti | 7,5 |
| 8 | Faro abbagliante destro | 7,5 |
| 9 | Motore 160 dal 16.11.99: Bobina di accensione, motorino di avviamento | 25 |
| Motore 660 dal 16.11.99: Motorino di avviamento | 15 | |
| 10 | dal 16.11.99: Indicatori di direzione, luci di stop | 15 |
| 11 | Radio, sistema di navigazione, cambi CD, quadro strumenti, tachimetro, lampada di riserva, riconoscimento automatico del seggiolino per bambini, presa diagnostica, interruttore riscaldamento PTC (motore 660) | 15 |
| 12 | Presa 12 V. | 15 |
| 13 | Faro interno posteriore, presa diagnostica | 15 |
| 14 | Radio, sistema di navigazione, cambi CD | 15 |
| 15 | Moduli di controllo: quadro strumenti, ZEE, chiusura centralizzata, allarme auto, sblocco remoto del bagagliaio, lampada interna anteriore | 7,5 |
| 16 | Chiusura centralizzata, console di sicurezza, orologio, clacson, sblocco remoto del bagagliaio, illuminazione interna | 15 |
| 17 | Motore del tergicristallo posteriore | 15 |
| Cabrio: Sedili riscaldati | 25 | |
| 18 | Sedili riscaldati Cabrio: motore del tetto morbido |
25 |
| 19 | Cabrio: motore del tetto morbido | 25 |
| Tetto in vetro scorrevole | 15 | |
| 20 | Motore 160: Modulo di controllo motore | 7,5 |
| 21 | Riscaldamento lunotto, ventilatore motore | 30 |
| 22 | dal 16.11.99: Sistema di cambio, scatola relè circuito 30 | 40 |
| fino al 15.11.99: Indicatori di direzione, luci di stop | 15 | |
| 23 | Ventilatore del riscaldatore | 20 |
| 24 | Finestrini elettrici sinistro e destro | 30 |
| 25 | Tergicristallo anteriore, pompa lavavetri, tergicristallo posteriore | 20 |
| 26 | Moduli di controllo: ABS, airbag, ZEE | 7,5 |
| 27 | ABS | 50 |
| Relè | ||
| A | Relè fari fendinebbia | |
| B | fino al 15.11.99: Relè apertura CL dal 16.11.99: Relè apertura bagagliaio remoto |
|
| C | fino al 15.11.99: Relè chiusura CL dal 16.11.99: Relè funzionamento intermittente tergicristallo posteriore |
|
| D | Relè clacson | |
| E | fino al 15.11.99: Relè apertura bagagliaio remoto dal 16.11.99: Ventilatore riscaldamento, finestra elettrica e relè di sovraccarico |
|
| F | Relè riscaldato lunotto | |
| G | Relè ventilatore motore | |
| H | Relè indicatori di direzione a sinistra | |
| I | Relè indicatori di direzione a destra | |
| K | fino al 15.11.99: Ventilatore riscaldatore, finestra elettrica e relè di sovraccarico dal 16.11.99: Relè funzionamento intermittente tergicristallo anteriore |
|
| L | Relè fari | |
| M | Relè fari | |
Scatola dei fusibili sotto il tappetino, sotto il sedile sinistro
| Nr | Descrizione | [A] |
| S1 | Radiatore aria compressa, frizione magnetica compressore refrigerante | 15 |
| S2 | Pompa carburante | 10 |
| S3 | Motore 160: Iniettori, MEG Motore 660: Iniettori, interruzione elettrica, valvola di pressione |
15 |
| S4 | Motore 160: Valvola di sfiato serbatoio, sensore di ossigeno Motore 660: Controllo tempo di preriscaldamento |
10 |
| Relè |
||
| P. | Relè elettrico pompa carburante |
|
| Q | Relè automatico cambio manuale | |
| R | Relè principale | |
| S | Relè ventilatore radiatore aria compressa | |
| T | Relè motorino di avviamento | |
| U | Relè magnetico frizione compressore aria condizionata | |
Smart Fortwo A450, C450 (2002-2007) – schema del fusibile
Anno di produzione: 2002, 2003, 2004, 2005, 2006, 2007.
Fusibile accendisigari (presa di alimentazione) nel Smart Fortwo A450, C450 (2002-2007) è un fusibile 12 nel pannello fusibili sul cruscotto.
Pannello fusibili – posizione
N – Pannello fusibili
A – Relè
Pannello fusibili
| Nr | Descrizione | [A] |
| 1 | Motorino di avviamento | 25 |
| 2 | Faro tergicristallo anteriore;
Pompa del lavavetri. |
20 |
| 3 | Riscaldatore ventilatore;
Sedili riscaldati. |
20 |
| 4 | Finestra elettrica sinistra/destra | 30 |
| 5 | Fari anabbaglianti, abbaglianti,
faro anteriore anti-nebbia, faro posteriore, luce di retromarcia/ |
7,5 |
| 6 | Faro di posizione destro/posteriore;
Illuminazione targa; Luce di contorno destra; |
7,5 |
| 7 | Faro di posizione sinistro/posteriore
Luce di contorno sinistra; |
7,5 |
| 8 | Relè principale motore, circuito 87/3 | 20 |
| 9 | Relè principale motore, circuito 87/2 | 10 |
| 10 | Relè principale motore, circuito 87/1 | 15 |
| 11 | Strumento di misurazione;
Console di sicurezza; Connettore di dati; Clacson, solo con volante sportivo in pelle con sistema di interruttori a bilanciere sul volante. |
7,5 |
| 12 | Radio CD, lampada interna | 15 |
| 13 | Faro anteriore anti-nebbia | 15 |
| 14 | Unità di controllo ESP | 25 |
| 15 | Motore ventilatore aria;
Compressore aria condizionata, solo con sistema di aria condizionata Plus. |
15 |
| 16 | Pompa elettrica carburante | 10 |
| 17 | Tergo tergicristallo (fortwo coupe) | 15 |
| 18 | Unità di controllo ESP;
Unità di controllo sistemi di sicurezza. |
7,5 |
| 19 | Regolazione specchietti esterni,
solo con specchietti esterni elettricamente regolabili e riscaldati. |
7,5 |
| 20 | Radio;
Strumento di misurazione; Tachimetro; Connettore di dati; Cambiacassette CD. |
15 |
| 21 | Presa interna;
Accendisigari. |
15 |
| 22 | Faro anabbagliante destro | 7,5 |
| 23 | Faro anabbagliante sinistro | 7,5 |
| 24 | Faro abbagliante destro | 7,5 |
| 25 | Faro abbagliante sinistro;
Spia luci abbaglianti. |
7,5 |
| 26 | Luci di stop | 15 |
| 27 | Unità di controllo elettronica motore MEG;
Unità di controllo motore EDG |
7,5 |
| 28 | Riscaldamento lunotto posteriore (fortwo coupe);
Motore ventilatore di raffreddamento |
30 |
| 29 | Tetto morbido (fortwo cabrio)
Tetto in vetro elettrico scorrevole (dall’anno modello 2005). |
30 |
| 30 | Unità di controllo elettronica
del modulo leva cambio |
40 |
| 31 | Clacson;
Chiusura centralizzata; Apertura remota del bagagliaio. |
30 |
| R1 | Tetto in vetro elettrico scorrevole
(fino all’anno modello 2004) |
15 |
| R2 | Unità di controllo multifunzionale | 5 |
| R3 | vuoto | – |
| R4 | vuoto | – |
| R5 | Unità di controllo multifunzionale | 15 |
| R6 | vuoto | – |
| R7 | vuoto | – |
| R8 | Tetto morbido (fortwo cabrio) | 25 |
| R9 | Sedili riscaldati | 25 |
Pannello fusibili (posteriore)
| Nr | Descrizione | Amp [A] |
| 32 | Pompa iniezione aria secondaria (controllo emissioni) | 30 |
| 33 | Chiave di accensione | 50 |
| 34 | Unità di controllo ESP (N47-5) | 50 |
| 35 | Unità di controllo servosterzo (N68) | 30 |
Relè
| Nr | Relè |
| A | Relè fari anti-nebbia |
| B | Controllore sedile riscaldato sinistro |
| C | Controllore sedile riscaldato destro |
