Alfa Romeo MiTo (2008-2018) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili dell’Alfa Romeo MiTo 2008-2018, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Alfa Romeo MiTo (2008-2013) – schema della scatola dei fusibili
Anno di produzione: 2008, 2009, 2010, 2011, 2012, 2013.
Fusibile accendisigari (presa di alimentazione) nell’Alfa Romeo MiTo (2008-2013) è il fusibile F85 nella scatola dei fusibili nel vano motore.

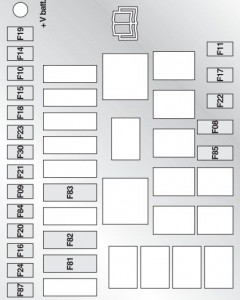

Scatola dei fusibili nel vano motore

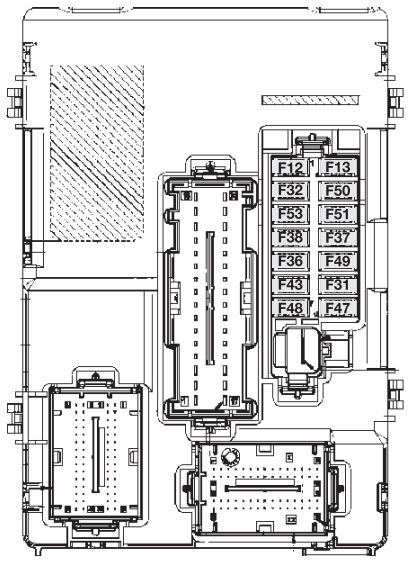

Scatola dei fusibili sulla plancia

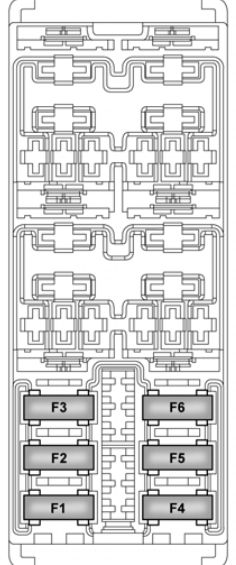

Scatola dei fusibili nel bagagliaio
Tabella riassuntiva dei fusibili
| Descrizione | Fusibile | Amperaggi [A] | Posizione |
| Barre principali | F14 | 15 | Vano motore |
| Fari anabbaglianti destro | F12 | 7,5 | Plancia |
| Fari anabbaglianti sinistro | F13 | 7,5 | Plancia |
| Sistema di scarico a gas dei fari (lato destro) | F12 | 15 | Plancia |
| Sistema di scarico a gas dei fari (lato sinistro) | F13 | 15 | Plancia |
| Fari fendinebbia | F30 | 15 | Vano motore |
| 3. luce di stop | F37 | 5 | Plancia |
| Luce di retromarcia | F51 | 5 | Plancia |
| Illuminazione interna anteriore;
Illuminazione bagagliaio; Illuminazione interna del parasole; Illuminazione porte; Illuminazione cassetto portaoggetti. |
F32 | 5 | Plancia |
| Descrizione | Fusibile | Amperaggi [A] | Posizione |
| Ventilatore abitacolo | F08 | 30 | Vano motore |
| Pompa lavavetri fari | F09 | 20 | Vano motore |
| Clacson a due toni | F10 | 15 | Vano motore |
| Elettrovalvola del corpo farfallato;
Elettrovalvola di disattivazione; Elettrovalvola del serbatoio; Riscaldatore della sonda lambda; Elettrovalvola VGT; Elettromagnete di bypass del raffreddamento EGR; Elettrovalvola di swirl; Elettromagnete del corpo farfallato; Controllore del riscaldamento della candela di preriscaldo. |
F11 | 10 | Vano motore |
| Sistema di regolazione della posizione dei fari | f13 | 7,5 | Plancia |
| Riscaldatore supplementare (PTC 1) | F15 | 30 | Vano motore |
| Unità di controllo del motore | F 16 | 5 | Vano motore |
| Unità di controllo del motore (alimentazione) | F17 | 10 | Vano motore |
| Bobina del relè del sistema di controllo;
Unità di controllo del motore (versioni 1.4); Bobina di controllo remoto del sistema di raffreddamento del motore (300 W + 300 W). |
F18 | 5 | Vano motore |
| Compressore dell’aria condizionata | F19 | 7,5 | Vano motore |
| Vetro posteriore riscaldato;
Sistema di sbrinamento. |
F20 | 30 | Vano motore |
| Pompa carburante nel serbatoio | F21 | 15 | Vano motore |
| Carichi principali del sistema di gestione del motore (versioni 1.4) | F22 | 10 | Vano motore |
| Carichi principali del sistema di gestione del motore (versioni 1.6 JTDM) | F22 | 20 | Vano motore |
| Unità di controllo del sistema frenante
(unità di controllo e unità elettromagnetica) |
F23 | 20 | Vano motore |
| Controllore del sistema di sterzo elettrico (alimentatore + chiave);
Controllore del sistema frenante (alimentatore + chiave); Sensore di inclinazione nel tunnel. |
F24 | 5 | Vano motore |
| Bobine del relè del sistema di scarico INT / A sulla scatola dei fusibili del motore | F31 | 5 | Plancia |
| Radio;
Unità di controllo Blue & MeTM; Unità di controllo dell’aria condizionata; Unità di controllo dell’allarme; Unità di controllo del sistema di sensori di volume; Presa diagnostica esterna EOBD; Unità di controllo del rilevamento della pressione nei pneumatici. |
F36 | 10 | Plancia |
| Cruscotto;
Interruttore delle luci di stop; Sistema di gestione dei fari a gas. |
F37 | 5 | Plancia |
| Motore della serratura delle porte;
Motore Safe Lock sulle porte; Motore di sblocco del portellone posteriore. |
F38 | 15 | Plancia |
| Pompa lavavetri anteriore e posteriore | F43 | 20 | Plancia |
| Motore elettrico alzavetro con unità di controllo
(porta lato conducente) |
F47 | 20 | Plancia |
| Motore elettrico alzavetro con controllore
(porta lato passeggero) |
F48 | 20 | Plancia |
| Unità di controllo dei sensori di parcheggio;
Unità di controllo del rilevamento della pressione nei pneumatici; Sensore di pioggia / crepuscolo sul retrovisore; Sensore elettrocromato sul retrovisore; Cintura di sicurezza sul display della spia di avvertimento sul retrovisore; Illuminazione del pannello di controllo (Pannello di controllo centrale, Pannello di controllo lato conducente, Pannello di controllo sul volante, Pannello di controllo Blue & MeTM); Interruttore di attivazione del riscaldamento del sedile anteriore; Unità di controllo dei sensori di volume del sistema di allarme; Controllore del tettuccio apribile elettrico; Presa PND sulla plancia. |
F49 | 5 | Plancia |
| Unità di controllo del sistema airbag | F50 | 7,5 | Plancia |
| Interruttore della frizione;
Interruttore delle luci di stop; Bobine dei relè sulla scatola dei fusibili del motore; Sistema di controllo del riscaldatore interno e dell’aria condizionata; Unità di controllo Blue & MeTM; Cablaggio radio; Misuratore di flusso d’aria; Sensore d’acqua nel gasolio. |
F51 | 5 | Plancia |
| Cruscotto | F53 | 5 | Plancia |
| Unità di controllo del amplificatore del sistema Hi-Fi Bose | F4 | 15 | Bagagliaio |
| Subwoofer Bassbox nel vano ruota di scorta | F5 | 10 | Bagagliaio |
| Riscaldatore del sedile anteriore sinistro e destro | F6 | 15 | Bagagliaio |
| Sistema elettrico di apertura del tettuccio apribile | F1 | 20 | Bagagliaio |
| Cablaggio del fusibile | F2 | – | Bagagliaio |
| Presa di alimentazione nel bagagliaio | F3 | 15 | Bagagliaio |
| Ventilatore abitacolo | F83 | 40 | Vano motore |
| Presa di alimentazione nel tunnel | F85 | 15 | Vano motore |
| Sbrinamento degli specchietti laterali lato passeggero e conducente;
Sbrinamento degli ugelli anteriori; Bobina riscaldata del relè del vetro anteriore. |
F87 | 7,5 | Vano motore |
Alfa Romeo MiTo (2013-2018) – schema del fusibile
Anno di produzione: 2013, 2014, 2015, 2016, 2017, 2018.
Fusibile accendisigari (presa di alimentazione) nell’Alfa Romeo MiTo (2013-2018) è il fusibile F85 nel quadro fusibili nel vano motore.

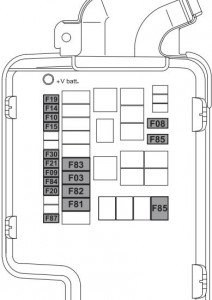

Quadro fusibili nel vano motore
| Descrizione | Fusibile | Amperaggi [A] |
| Motorino di avviamento | F03 | 20 |
| Ventilatore elettrico abitacolo | F08 | 40 |
| Riscaldatore supplementare (versioni Turbo TwinAir 105 CV e 1.3 JTDM-2 85 CV) | F09 | 5 |
| Clacson a due toni | F10 | 15 |
| Fari anabbaglianti | F14 | 15 |
| Riscaldatore supplementare (PTC 1) | F15 | 30 |
| Compressore aria condizionata | F19 | 7,5 |
| Vetro posteriore riscaldato; Sistema di sbrinamento | F20 | 30 |
| Pompa elettrica carburante nel serbatoio | F21 | 15 |
| Fari fendinebbia | F30 | 15 |
| Riscaldatore supplementare (PTC2) | F81 | 60 |
| Riscaldatore supplementare (PTC1) | F82 | 40 |
| Riscaldatore supplementare (PTC2) | F82 | 50 |
| Libero | F83 | – |
| Sistema audio HI-FI (unità di controllo, altoparlante Bassbox); Configurazione del cambio meccanico. | F84 | 20 |
| Presa di alimentazione nel tunnel | F85 | 15 |
| Disappannamento elettrico degli specchietti laterali; Disappannamento ugelli del parabrezza; Bobina interruttore relè del parabrezza riscaldato | F87 | 7,5 |

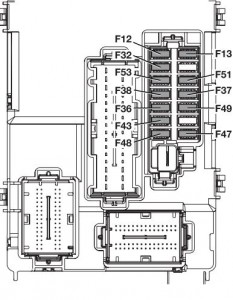

Quadro fusibili sulla plancia
| Descrizione | Fusibile | Amperaggi [A] |
| Fari anabbaglianti destro | F12 | 7,5 |
| Faro anabbagliante sinistro | F13 | 7,5 / 5 * |
| Sistema di regolazione dei fari | F13 | 7,5 |
| Illuminazione interna anteriore; Illuminazione interna del bagagliaio; Illuminazione supplementare del parasole; Illuminazione della pozzanghera nelle porte; Illuminazione del vano portaoggetti | F32 | 5 |
| Radio; Sistema di configurazione audio (per versioni/mercati previsti); Radio Uconnect™ 5″ (per versioni/mercati previsti); Unità di controllo aria condizionata; Unità di controllo del sistema di allarme; Unità di controllo del sistema volumetrico; Diagnostica esterna EOBD (presa); Unità di controllo monitoraggio pressione pneumatici | F36 | 10 |
| Plancia strumenti; Interruttore luce freno. | F37 | 5 |
| Motore della serratura della porta; Motore Safe Lock sulla porta; Motore di sblocco del portellone posteriore. | F38 | 15 |
| Pompa lavavetri anteriore e posteriore | F43 | 20 |
| Motore elettrico finestrino con controllo (porta lato conducente) | F47 | 20 |
| Motore elettrico finestrino con controllo (porta lato passeggero) | F48 | 20 |
| Unità di controllo sensore di parcheggio; Sensore pioggia/crepuscolare nello specchietto retrovisore; Sensore elettrocromatico dello specchietto retrovisore; Cintura di sicurezza (lampada di avviso); Illuminazione dei pannelli di controllo (centrale, lato conducente, sul volante); Interruttori riscaldamento sedili anteriori; Controllore sensore volumetrico del sistema di allarme; Controllore del tetto apribile elettrico; | F49 | 5 |
| Interruttore della frizione; Interruttore luci di stop; Bobine degli interruttori relè sull’unità di controllo del quadro fusibili motore; Sistema di controllo interno del sistema di climatizzazione e riscaldamento; Flussometro; Sensore presenza acqua nel gasolio; Radio; Sistema di configurazione radio (per versioni/mercati previsti) | F51 | 5 |
| Cruscotto | F51 | 5 |

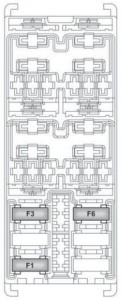

Quadro fusibili nel bagagliaio
| Descrizione | Fusibile | Amperaggi [A] |
| Sistema elettrico di apertura del tetto | F1 | 20 |
| Presa di alimentazione nel bagagliaio | F3 | 15 |
| Riscaldamento sedili anteriori | F6 | 15 |
