Alfa Romeo Giulietta (2011-2019) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili dell’Alfa Romeo Giulietta 2011-2019, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Alfa Romeo Giulietta (2011-2019) – schema del quadro dei fusibili
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Fusibile accendisigari (presa di alimentazione) nell’Alfa Romeo Giulietta (2011-2019) è il fusibile F85 e F86 nel quadro dei fusibili nel vano motore.

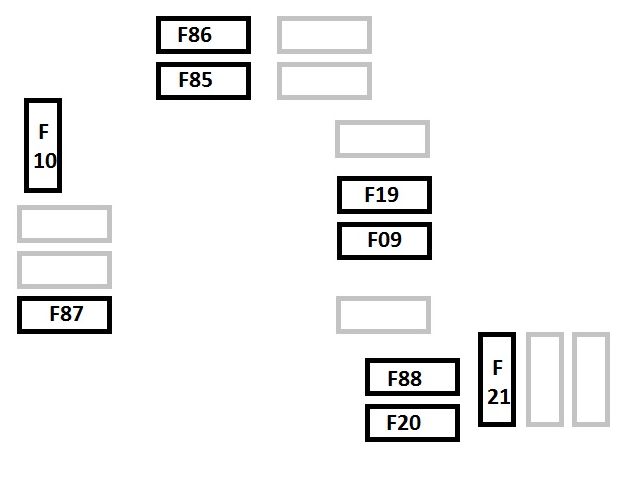

Quadro dei fusibili nel vano motore
| Descrizione | Nr | Amperaggi [A] |
| Alimentazione della pompa del lavavetri dei fari | F09 | 30 |
| Clacson | F10 | 15 |
| Compressore dell’aria condizionata | F19 | 7,5 |
| Vetro posteriore riscaldato | F20 | 30 |
| Pompa carburante | F21 | 15 |
| Accendisigari;Presa di alimentazione accessori. | F85 | 15 |
| Presa di alimentazione di avviamento 12 V | F86 | 15 |
| Sensore di stato di carica della batteria IBS per il sistema Start&Stop | F87 | 5 |
| Disgelo specchietti esterni | F88 | 7,5 |

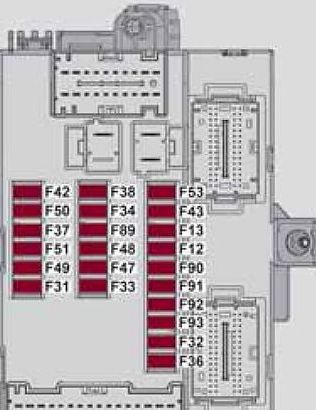

Quadro dei fusibili della plancia
| Descrizione | Nr | Amperaggi [A] |
| Faro destro dei fari anabbaglianti | F91 | 7,5 |
| Faro sinistro dei fari anabbaglianti | F90 | 7,5 |
| Faro dei fari abbaglianti destro (versioni con fari alogeni) | F12 | 7,5 |
| Faro anabbagliante sinistro (versioni con fari alogeni) | F13 | 7,5 |
| Faro anabbagliante destro (versioni con fari bixeno) | F12 | 15 |
| Faro anabbagliante sinistro (versioni con fari bixeno) | F13 | 15 |
| Faro antinebbia destro | F93 | 7,5 |
| Faro antinebbia sinistro | F92 | 7,5 |
| Illuminazione del soffitto nel bagagliaio;Illuminazione del soffitto nel parasole;
Illuminazione del soffitto nel cassetto portaoggetti; Fari di lettura anteriori e posteriori. |
F32 | 10 |
| Dispositivi vari | F31 | 5 |
| Vetro elettrico posteriore (lato sinistro) | F33 | 20 |
| Vetro elettrico posteriore (lato destro) | F34 | 20 |
| +30 | F36 | 10 |
| Dispositivi vari | F37 | 7,5 |
| Chiusura centralizzata | F38 | 20 |
| Alimentazione del computer di bordo | F42 | 5 |
| Pompa lavavetri bidirezionale | F43 | 20 |
| Vetro anteriore elettrico (lato conducente) | F47 | 20 |
| Vetro anteriore elettrico (lato passeggero) | F48 | 20 |
| Dispositivi vari | F49 | 5 |
| Dispositivi vari | F50 | 7,5 |
| Dispositivi vari | F51 | 5 |
| +30 | F53 | 7,5 |

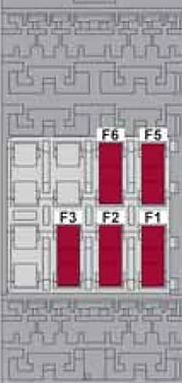

Quadro dei fusibili nel bagagliaio
| Descrizione | Nr | Amperaggi [A] |
| Controllo del sedile anteriore sinistro | F1 | 15 |
| Controllo del sedile anteriore destro | F2 | 15 |
| Tettuccio elettrico | F3 | 15 |
| Dispositivi per la regolazione del supporto lombare | F4 | 15 |
| Riscaldamento dei sedili anteriori | F5 | 15 |
| Amplificatore BOSE + Subwoofer | F6 | 20 |
