Alfa Romeo 156 Crosswagon (2004-2008) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili della Alfa Romeo 156 Crosswagon (2004-2008), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Alfa Romeo 156 Crosswagon – schema del fusibile

Anno di produzione: 2004, 2005, 2006, 2007, 2008.

Fusibile accendisigari – (scatola dei fusibili nell’abitacolo, fusibile n. 15/15A)

Scatola dei fusibili nell’abitacolo.

Posizione della scatola dei fusibili

Per accedervi, rimuovere il pannello allentando i ganci nella direzione della freccia sottostante e sbloccare la vite.

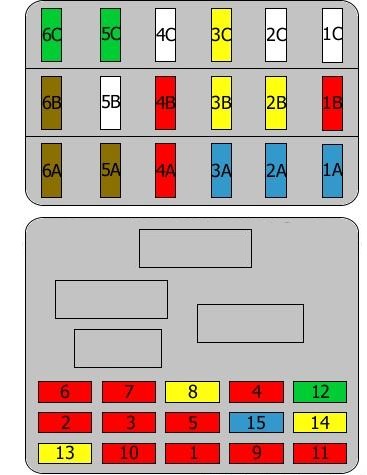

Schema della scatola dei fusibili

Nr	Ampere [A]	Descrizione
1	10 A	Lucidi di retromarcia;Interruttore del pedale del freno; Indicatore(i) di servizio; Motore del tergicristallo; Radio; Sistema di allarme; Sensore di parcheggio; Telefono; ABS; Display multifunzionale; Cambio automatico.
2	10 A	Lucidi di posizione;Lucidi di retromarcia; Faro antinebbia sinistro; Lucidi di emergenza.
3	10 A	Lucidi di posizione;Lucidi di retromarcia; Faro antinebbia destro; Lucidi di emergenza.
4	10 A	Airbag;Faro anabbagliante destro.
5	10 A	Fari anabbaglianti sinistri;Airbag; Fari antinebbia.
6	10 A	Fascio principale destro
7	10 A	Fascio principale sinistro
8	20A	Faro(i) supplementari;Chiusura centralizzata.
9	10 A	Lucidi di emergenza
10	10 A	Faro di posizione anteriore sinistro;Allarme; Radio; Connettore diagnostico.
11	10 A	Faro di posizione anteriore destro;Relè del clacson.
12	30A	Unità di controllo integrata
13	20A	Relè del clacson
14	20A	Interruttori sulla colonna dello sterzo;Spruzzatore dei fari.
15	15A	Accendisigari;Compressore.
1A	15A	Relè del faro antinebbia
2A	15A	Pompa del carburante
3A	15A	Gestione del motore
4A	10 A	Comando del codice di gestione del motore
5A	7,5A	Comando del codice
6A	7,5A	Interruttore del pedale del freno
1B	10 A	Interruttori della colonna dello sterzo
2B	20A	Controllore della porta posteriore destra
3B	20A	Controllore della porta posteriore sinistra
4B	10 A	Lucidi di emergenza
5B
6B	7,5A	Controllo della climatizzazione;Illuminazione del vano portaoggetti.
1C
2C
3C	20A	Punto di alimentazione posteriore
4C
5C	30A	Sedili riscaldati tetto
6C	30A	Unità di controllo del bloccaggio del bagagliaio

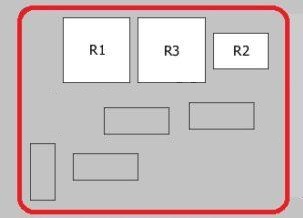

Scatola dei relè nell’abitacolo dell’Alfa Romeo Crosswagon.

Relè R1 – Spruzzatore/tergicristallo del parabrezza
Relè R2 – Relè
del segnale acustico Relè R3 – Relè del lunotto riscaldato

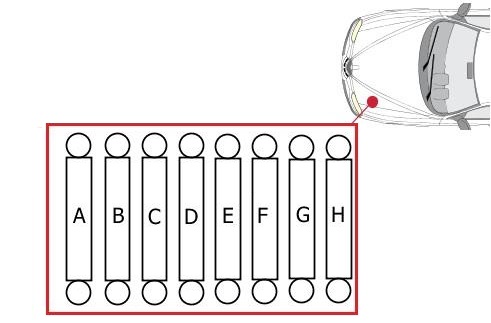

Scatola principale dei fusibili nel vano motore.

Nr	Ampere [A]	Descrizione
A	80A	Scatola dei fusibili nell’abitacolo, fusibile 9
b	80A	Alimentatore
C	70A	Scatola dei fusibili e relè nell’abitacolo
D	40A	Climatizzazione
mi	30A	Gestione del motore
F	40A	Ventilatore di raffreddamento
g	30A	Ventilatore di raffreddamento
h		Candele riscaldanti

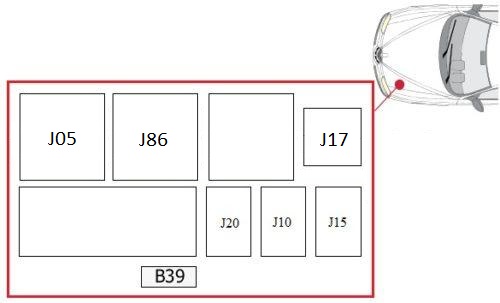

Scatola dei relè nel vano motore.

Fusibile B39 – Relè di riscaldamento del carburante (25,0 A)
Relè J05 – Relè dell’inibitore di avviamento
Relè J10 – Relè dell’iniezione di carburante
Relè J15 – Relè della pompa del carburante, Relè aggiuntivo, pompa del carburante
Relè J17 – Relè di riscaldamento del carburante
Relè J20 –
Relè di climatizzazione J86 – Relè del cambio automatico o non utilizzato

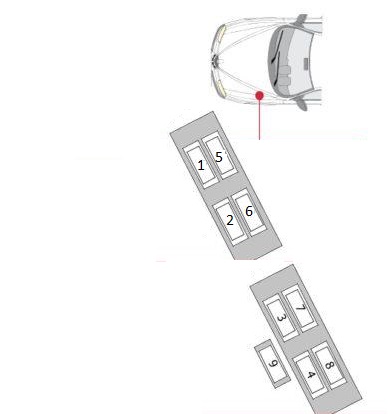

Scatola dei fusibili nel vano motore dell’Alfa Romeo Crosswagon.

Nr	Ampere [A]	Descrizione
1	40A	Ventilatore di raffreddamento del motore (Alfa Romeo Twin spark senza climatizzazione)
2	40A	Ventilatore di raffreddamento del motore, altro
3	30A	Funzioni dell’interruttore di accensione
4	80A	Fusibile principale
5	60A	Unità di controllo ABS o ESP
6	40A	Ventilatore
7	30A	Gestione del motore
8
9	70A	Candele riscaldanti;Filtro carburante riscaldato.
