Audi A5 e S5 (2010-2020) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili dell’Audi A5 e S5 (2010–2020), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Audi A5 e S5 – schema della scatola dei fusibili
Anno di produzione: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
I fusibili accendisigari e prese di alimentazione in Audi A5 e S5 sono i fusibili nel pannello rosso della scatola dei fusibili D n. 1 (uscita della console centrale posteriore), n. 2 (uscita della console centrale anteriore), n. 3 (uscita del bagagliaio) e n. 4 (Accendisigari) nel bagagliaio (2010-2011) oppure il fusibile n. 2 (pannello marrone della scatola dei fusibili C) nel bagagliaio (2013-2016).
Posizione della scatola dei fusibili
Scatole dei fusibili del cruscotto
Si trovano a destra e a sinistra del cruscotto.
Bagagliaio
La scatola dei fusibili si trova a destra nel bagagliaio.
Schema delle scatole dei fusibili
2010, 2011
Cruscotto lato conducente (sinistro)
Assegnazione dei fusibili nel cruscotto (lato conducente) (2010, 2011)
| Numero | Descrizione | Ampere [A] |
|---|---|---|
| Pannello nero A | ||
| 1 | Sterzo dinamico | 5 |
| 2 | — | — |
| 3 | HomeLink | 5 |
| 4 | Assistente di corsia | 10 |
| 5 | Controllo clima | 5 |
| 6 | Regolazione della portata del faro destro | 5 |
| 7 | Regolazione della portata del faro sinistro | 5 |
| 8 | Modulo di controllo del sistema elettrico del veicolo 1 | 5 |
| 9 | Cruise control adattivo | 5 |
| 10 | Cambio | 5 |
| 11 | Ugelli riscaldati per tergicristalli | 5 |
| 12 | Controllo clima | 5 |
| 13 | Preparazione per telefono cellulare | 5 |
| 14 | Airbag | 5 |
| 15 | Terminale 15 | 25 |
| 16 | Pinza 15 motore | 40 |
| Pannello marrone B | ||
| 1 | Oscuramento automatico dello specchietto retrovisore interno | 5 |
| 2 | — | — |
| 3 | Pompa carburante benzina | 25 |
| 4 | Pompa acqua ausiliaria 3,2 l FSI | 5 |
| 5 | Riscaldamento del sedile sinistro con/senza ventilazione | 15 / 30 |
| 6 | Programma di stabilizzazione elettronica | 10 |
| 7 | Clacson | 25 |
| 8 | Motore del regolatore della finestra della porta sinistra | 30 |
| 9 | Motore tergicristallo | 30 |
| 10 | Programma di stabilizzazione elettronica | 25 |
| 11 | Controllo porte lato conducente I modulo | 15 |
| 12 | Sensore di pioggia e luce | 5 |
| Pannello rosso C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Supporto lombare | 10 |
| 4 | Sterzo dinamico | 35 |
| 5 | — | — |
| 6 | Modulo di controllo del sistema elettrico del veicolo 1 | 35 |
| 7 | Modulo di controllo del sistema elettrico del veicolo 1 | 20 |
| 8 | Modulo di controllo del sistema elettrico del veicolo 1 | 30 |
| 9 | Motore del regolatore della finestra posteriore sinistra | 7,5 |
| 10 | Modulo di controllo del sistema elettrico del veicolo 1 | 30 |
| 11 | Motore del regolatore della finestra posteriore destra | 7,5 |
| 12 | Elettronica di comfort | 5 |

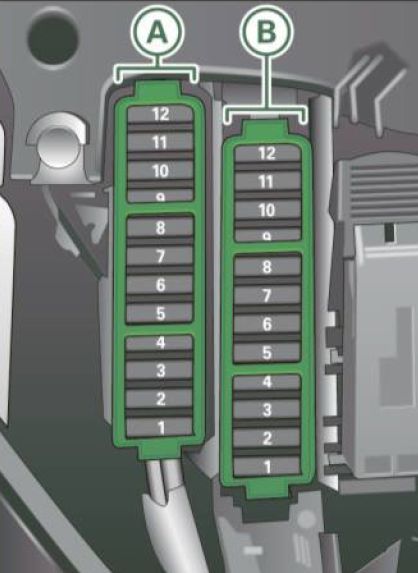

Cruscotto, lato destro
(2010, 2011)
| Numero | Descrizione | Ampere [A] |
|---|---|---|
| Pannello nero A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Modulo dell’interruttore della colonna dello sterzo | 5 |
| 6 | Programma di stabilizzazione elettronica | 5 |
| 7 | Connettore diagnostico del terminale 15 | 5 |
| 8 | Gateway (interfaccia diagnostica Databus) | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Pannello marrone B | ||
| 1 | Lettore CD/DVD | 5 |
| 2 | Modulo dell’interruttore di selezione della trazione Audi | 5 |
| 3 | MMI/Radio | 5 / 20 |
| 4 | Cruscotto | 5 |
| 5 | Gateway (modulo di controllo del cruscotto) | 5 |
| 6 | Blocco di accensione | 5 |
| 7 | Interruttore rotativo della luce | 5 |
| 8 | Ventola del sistema di climatizzazione | 40 |
| 9 | Blocco della colonna dello sterzo | 5 |
| 10 | Controllo clima | 10 |
| 11 | Connettore diagnostico del terminale 30 | 10 |
| 12 | Modulo dell’interruttore della colonna dello sterzo | 5 |
Bagagliaio
(2010, 2011)
| Numero | Descrizione | Ampere [A] |
|---|---|---|
| Pannello nero B | ||
| 1 | Alimentazione del modulo di controllo superiore | 10 |
| 2 | Modulo di controllo del rimorchio | 15 |
| 3 | Modulo di controllo del rimorchio | 20 |
| 4 | Modulo di controllo del rimorchio | 20 |
| 5 | Freno di stazionamento elettromeccanico | 5 |
| 6 | Controllo elettronico dell’assorbimento | 15 |
| 7 | Freno di stazionamento elettromeccanico | 30 |
| 8 | Modulo di controllo del sistema elettrico del veicolo 2 | 30 |
| 9 | Quattro Sport | 35 |
| 10 | Modulo di controllo del sistema elettrico del veicolo 2 | 30 |
| 11 | Modulo di controllo del sistema elettrico del veicolo | 20 |
| 12 | Pinza 30 | 5 |
| Pannello marrone C | ||
| 1 | Modulo di controllo del coperchio del bagagliaio;
Modulo di controllo del sistema elettrico del veicolo. |
30 |
| 2 | Riscaldamento del sedile anteriore destro | 15 |
| 3 | Percorso del convertitore DC DC 1 | 40 |
| 4 | Percorso del convertitore DC DC 2 | 40 |
| 5 | — | — |
| 6 | Riscaldamento abitacolo destro superiore | 30 |
| 7 | Freno di stazionamento elettromeccanico | 30 |
| 8 | Riscaldamento dei sedili posteriori | 30 |
| 9 | Modulo di controllo delle porte lato passeggero | 30 |
| 10 | Riscaldamento abitacolo sinistro superiore | 30 |
| 11 | Modulo di controllo delle porte lato passeggero | 15 |
| 12 | — | — |
| Pannello rosso D | ||
| 1 | Uscita della console centrale posteriore | 15 |
| 2 | Uscita della console centrale anteriore | 15 |
| 3 | Uscita del bagagliaio | 15 |
| 4 | Accendisigari | 15 |
| 5 | V6FSI | 5 |
| 6 | Fornitura di intrattenimento ai sedili posteriori | 5 |
| 7 | Sistema di parcheggio | 7,5 |
| 8 | — | — |
| 9 | Interruttore del freno di stazionamento elettromeccanico | 5 |
| 10 | Assistente laterale Audi | 5 |
| 11 | Riscaldamento dei sedili posteriori | 5 |
| 12 | Terminale 15 dei moduli di controllo | 5 |
| Pannello nero E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Amplificatore DSP;
Radio. |
30 / 20 |
| 4 | MMI | 7,5 |
| 5 | Preparazione radio/navigazione/telefono cellulare | 7,5 |
| 6 | Telecamera posteriore | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
2013, 2014, 2015, 2016
Cruscotto lato conducente (cokpit sinistro)
| Numero | Descrizione | Ampere [A] |
|---|---|---|
| Pannello nero A | ||
| 1 | Sterzo dinamico | 5 |
| 2 | Controllo elettronico della stabilità (modulo) | 5 |
| 3 | Sensore di pressione del sistema di climatizzazione;
Freno di stazionamento elettromeccanico; Homelink; Oscuramento automatico dello specchietto retrovisore interno; Sensore di qualità dell’aria; Sensore esterno dell’aria; Controllo elettronico della stabilità (pulsante). |
5 |
| 4 | — | — |
| 5 | Attuatore del suono | 5 |
| 6 | Controllo della portata dei fari/luci anteriori (luce di svolta) | 5/7,5 |
| 7 | Faro (luce di svolta) | 7,5 |
| 8 | Moduli di controllo (freno di stazionamento elettromeccanico, ammortizzatore, quattro sport);
Convertitore DCDC. |
5 |
| 9 | Cruise control adattivo | 5 |
| 10 | Sensore di cambio/sensore della frizione | 5 |
| 11 | Assistenza laterale | 5 |
| 12 | Controllo della portata dei fari;
Sistema di parcheggio. |
5 |
| 13 | Airbag | 5 |
| 14 | Tergicristallo posteriore (allroad) | 15 |
| 15 | Fusibile ausiliario (cruscotto) | 10 |
| 16 | Pinza del fusibile ausiliario 15 (area motore) | 40 |
| Pannello marrone B | ||
| 1 | — | — |
| 2 | Sensore della luce di frenata | 5 |
| 3 | Pompa carburante | 25 |
| 4 | Sensore della frizione | 5 |
| 5 | Riscaldamento del sedile sinistro con e senza ventilazione | 15/30 |
| 6 | Controllo elettronico della stabilità (elettrico) | 5 |
| 7 | Clacson | 15 |
| 8 | Porta anteriore sinistra (regolatore della finestra, chiusura centralizzata, specchietto, interruttore, illuminazione) | 30 |
| 9 | Motore del tergicristallo del parabrezza | 30 |
| 10 | Controllo elettronico della stabilità (valvole) | 25 |
| 11 | Modelli a due porte:
regolatore della finestra posteriore sinistra; Modelli a quattro porte: porta posteriore sinistra (regolatore della finestra, chiusura centralizzata, interruttore, illuminazione). |
30 |
| 12 | Sensore di pioggia e luce | 5 |
| Pannello rosso C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Supporto lombare | 10 |
| 4 | Sterzo dinamico | 35 |
| 5 | Illuminazione interna (Cabriolet) | 5 |
| 6 | Sistema di lavaggio del parabrezza;
Sistema di lavaggio dei fari. |
35 |
| 7 | Modulo di controllo del sistema elettrico del veicolo 1 | 20 |
| 8 | Modulo di controllo del sistema elettrico del veicolo 1 | 30 |
| 9 | Motore del regolatore della finestra posteriore sinistra (Cabriolet)/tettuccio apribile | 7,5/20 |
| 10 | Modulo di controllo del sistema elettrico del veicolo 1 | 30 |
| 11 | Regolatore della finestra posteriore destra (motore della copertura parasole Cabriolet) | 7,5/20 |
| 12 | Sistema di allerta per allarme antifurto | 5 |
Cruscotto, lato destro
| Numero | Descrizione | Ampere [A] |
|---|---|---|
| Pannello nero A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Modulo dell’interruttore della colonna dello sterzo | 5 |
| 6 | — | — |
| 7 | Connettore diagnostico del terminale 15 | 5 |
| 8 | Gateway (interfaccia diagnostica Databus) | 5 |
| 9 | Riscaldatore supplementare | 5 |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Pannello marrone B | ||
| 1 | Lettore CD/DVD | 5 |
| 2 | Wi-Fi | 5 |
| 3 | MMI/Radio | 5/20 |
| 4 | Cruscotto | 5 |
| 5 | Gateway (modulo di controllo del cruscotto) | 5 |
| 6 | Blocco di accensione | 5 |
| 7 | Interruttore della luce | 5 |
| 8 | Ventola del sistema di climatizzazione | 40 |
| 9 | Blocco della colonna dello sterzo | 5 |
| 10 | Sistema di climatizzazione | 10 |
| 11 | Connettore diagnostico del terminale 30 | 10 |
| 12 | Modulo dell’interruttore della colonna dello sterzo | 5 |
Bagagliaio
| Numero | Descrizione | Ampere [A] |
|---|---|---|
| Pannello nero A | ||
| 1 | — | 30 |
| 2 | Riscaldamento del lunotto posteriore (cabriolet) | 30 |
| 3 | Chiusura superiore di alimentazione (cabriolet) | 30 |
| 4 | Idraulica superiore (Cabriolet) | 50 |
| Pannello nero B | ||
| 1 | Modulo di controllo del coperchio del bagagliaio (AllRoad);
Modulo di controllo superiore di alimentazione (Cabriolet). |
30/10 |
| 2 | Spoiler posteriore retrattile (RS 5 Coupe) | 10 |
| 3 | — | — |
| 4 | — | — |
| 5 | Freno di stazionamento elettromeccanico | 5 |
| 6 | Controllo elettronico dell’assorbimento | 15 |
| 7 | Freno di stazionamento elettromeccanico | 30 |
| 8 | Illuminazione esterna posteriore | 30 |
| 9 | Quattro Sport | 35 |
| 10 | Illuminazione esterna posteriore | 30 |
| 11 | Chiusura centralizzata | 20 |
| 12 | Pinza 30 | 5 |
| Pannello marrone C | ||
| 1 | Modulo di controllo del coperchio del bagagliaio (allroad) | 30 |
| 2 | Prese 12 V;
Accendisigari. |
20 |
| 3 | Percorso del convertitore DC DC 1 | 40 |
| 4 | Percorso del convertitore DCDC 2;
Amplificatore DSP; Radio. |
40 |
| 5 | Riscaldamento abitacolo destro superiore (Cabriolet) | 30 |
| 6 | — | — |
| 7 | Freno di stazionamento elettromeccanico | 30 |
| 8 | — | — |
| 9 | Porta anteriore destra (regolatore della finestra, chiusura centralizzata, specchietto, interruttore, illuminazione) | 30 |
| 10 | Riscaldamento abitacolo sinistro superiore (Cabriolet) | 30 |
| 11 | Modelli a due porte:
regolatore della finestra posteriore destra; Modelli a quattro porte: porta posteriore destra (regolatore della finestra, chiusura centralizzata, interruttore, illuminazione). |
30 |
| 12 | Preparazione per telefono cellulare | 5 |
| Pannello nero E | ||
| 1 | Riscaldamento del sedile anteriore destro | 15 |
| 2 | — | — |
| 3 | — | — |
| 4 | MMI | 7,5 |
| 5 | Radio | 5 |
| 6 | Telecamera posteriore | 5 |
| 7 | Riscaldamento del lunotto posteriore (allroad) | 30 |
| 8 | Intrattenimento ai sedili posteriori | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
Audi A5 e S5 (2017-2020) – schema della scatola dei fusibili
Anno di produzione: 2017, 2018, 2019, 2020.
Posizione della scatola dei fusibili
Abitacolo
Nell’abitacolo ci sono due barre dei fusibili.
La prima si trova nella parte anteriore del cruscotto (lato conducente).
La seconda si trova nel poggiapiedi del conducente nei veicoli con volante a sinistra o dietro il coperchio nello spazio per le gambe del passeggero anteriore nei veicoli con volante a destra.
Bagagliaio
Si trova dietro il pannello di finitura sul lato sinistro del vano posteriore.
Schemi della scatola dei fusibili
Pannello dei fusibili nel cruscotto
Assegnazione dei fusibili sul lato sinistro della plancia (2017-2019)
| Nr | Descrizione |
|---|---|
| 1 | 2017-2018:
Non utilizzato; 2019: Apertura / avviamento del veicolo (NFC) |
| 2 | Telefono |
| 4 | Display Head-up |
| 5 | Interfaccia musicale Audi;
Porta di ricarica USB. |
| 6 | Elementi di controllo della climatizzazione anteriore |
| 7 | Blocco della colonna dello sterzo |
| 8 | Display del sistema Infotainment |
| 9 | Strumento del cruscotto |
| 10 | Unità Infotainment |
| 11 | Interruttore della luce |
| 12 | Elettronica della colonna dello sterzo |
| 13 | 2017-2018:
Non utilizzato; 2019: Sensore di particelle per la climatizzazione. |
| 14 | Sistema Infotainment |
| 16 | Riscaldamento del volante |
Pannello dei fusibili per il poggiapiedi
Veicoli con volante a sinistra
Veicoli con volante a destra
Assegnazione dei fusibili nello spazio per le gambe (2017-2019)
| Nr | Descrizione |
|---|---|
| Pannello dei fusibili A (marrone) | |
| A2 | 2017-2018:
Sensore di massa d’aria; Regolazione dell’albero a camme; Pompa del radiatore dell’aria compressa; 2019: Componenti del motore. |
| A3 | 2017-2018:
Valvole di scarico; Iniettori di carburante; Apertura del radiatore; 2019: Valvole di scarico; Iniettori di carburante; Apertura del radiatore; Riscaldamento della copertura del basamento. |
| A4 | 2017-2018:
Pompa del vuoto; Pompa dell’acqua calda; Sensore di particelle; Sensore di biodiesel; 2019: Pompa del vuoto; Pompa dell’acqua calda; Sensore NOx; Sensore di particelle; Sensore di biodiesel; Valvole di scarico. |
| A5 | Sensore della luce di frenata |
| A6 | Valvole del motore;
Regolazione dell’albero a camme. |
| A7 | 2017-2018:
Sensore dell’ossigeno riscaldato; Sensore di massa d’aria; 2019: Sensori dell’ossigeno riscaldati; Sensore di massa d’aria; Pompa dell’acqua. |
| A8 | 2017-2018:
Pompa dell’acqua; Pompa ad alta pressione; Valvola di regolazione ad alta pressione; 2019: Pompa dell’acqua; Pompa ad alta pressione; Valvola di regolazione ad alta pressione; Sensore di massa d’aria; Componenti del motore. |
| A9 | 2017-2018:
Pompa dell’acqua calda; 2019: Pompa dell’acqua calda; Relè del motore. |
| A10 | Sensore di pressione dell’olio;
Sensore di temperatura dell’olio. |
| A11 | 2017-2018:
Sensore di posizione del pedale della frizione; 2019: Sensore di posizione del pedale della frizione; Avviamento del motore; Pompa dell’acqua |
| A12 | 2017-2018:
Valvole del motore; 2019: Valvole del motore; Supporto del motore |
| A13 | Ventilatore del radiatore |
| A14 | 2017-2018:
Iniettori di carburante; 2019: Iniettori di carburante; Modulo di controllo del motore. |
| A15 | 2017-2018:
Bobine di accensione; 2019: Bobine di accensione; Sensori dell’ossigeno riscaldati. |
| A16 | Pompa del carburante |
| Pannello dei fusibili B (rosso) | |
| B1 | Sistema di allarme antifurto |
| B2 | Modulo di controllo del motore |
| B3 | Supporto lombare |
| B4 | Meccanismo di selezione del cambio automatico |
| B5 | Clacson |
| B6 | Freno di stazionamento elettromeccanico |
| B7 | Modulo di controllo del portone |
| B8 | Illuminazione del soffitto interno |
| B9 | 2017-2018:
Non utilizzato; 2019: Sistema di collegamenti di allerta. |
| B10 | Modulo di controllo dell’airbag |
| B11 | Controllo elettronico della stabilità (ESC) |
| B12 | Connettore diagnostico;
Sensore di luce e pioggia |
| B13 | Sistema di controllo climatico |
| B14 | Modulo di controllo della porta anteriore destra |
| B15 | Compressore dell’aria condizionata |
| B16 | 2017-2018:
Non utilizzato; 2019: Riscaldamento del collo sinistro. |
| Pannello dei fusibili C (nero) | |
| C1 | Riscaldamento dei sedili anteriori |
| C2 | Tergicristalli |
| C3 | Elettronica del faro sinistro |
| C4 | Tetto panoramico in vetro |
| C5 | Modulo di controllo della porta anteriore sinistra |
| C6 | Prese |
| C7 | 2017-2018:
Modulo di controllo della porta posteriore destra; 2019: Modulo di controllo delle porte; Regolatore del finestrino posteriore destro. |
| C8 | Modulo di controllo AWD |
| C9 | Elettronica del faro destro |
| C10 | Lavalunetta del parabrezza;
Lavalunetta dei fari. |
| C11 | 2017-2018:
Modulo di controllo della porta posteriore sinistra; 2019: Modulo di controllo delle porte; Regolatore del finestrino posteriore sinistro. |
| C12 | 2017-2018:
Non utilizzato; 2019: Riscaldamento da fermo |
| Pannello dei fusibili D (nero) | |
| D1 | 2017-2018:
Ventilazione dei sedili, specchietto retrovisore; Sistema di climatizzazione; Controllo del sistema di climatizzazione posteriore; Riscaldamento del parabrezza; Riscaldamento del collo; Spia di avviso dell’airbag passeggero anteriore; 2019: Ventilazione dei sedili; Specchietto retrovisore; Elementi di controllo della climatizzazione posteriore; Riscaldamento del parabrezza; Riscaldamento del collo; Spia di avviso dell’airbag passeggero anteriore; Diagnostica del gateway. |
| D2 | 2017-2018:
Portone; Sistema di controllo climatico; 2019: Non utilizzato. |
| D3 | Regolazione del suono dell’attuatore e del suono di scarico |
| D4 | Sensore di posizione del pedale della frizione |
| D5 | 2017-2018:
Avviamento del motore; 2019: Avviamento del motore; Disattivazione di emergenza. |
| D6 | 2017-2018:
Non utilizzato; 2019: Portone. |
| D7 | Porto di ricarica USB posteriore |
| D8 | HomeLink (meccanismo di apertura delle porte del garage) |
| D9 | 2017-2018:
Cruise control adattivo; 2019: Cruise control adattivo; Regolazione della distanza. |
| D10 | 2017-2018:
Non utilizzato; 2019: Suono esterno; Modulo del pedale. |
| D11 | Telecamera video |
| D12 | Faro Matrix LED e faro destro LED |
| D13 | Faro Matrix LED e faro sinistro LED |
| D14 | 2017-2018:
Non utilizzato; 2019: Valvola di raffreddamento del fluido di trasmissione |
| D15 | 2017-2018:
Non utilizzato; 2019: Allarme e sistema vivavoce. |
| D16 | 2017-2018:
Non utilizzato; 2019: Preparazione per il Rear Seat Entertainment |
| Pannello dei fusibili E (rosso) | |
| E1 | Bobine di accensione |
| E2 | 2017-2018:
Non utilizzato; 2019: Frizione del compressore, sistema CNG; Valvole del motore. |
| E5 | 2017-2018:
Cuscinetto del motore; 2019: Faro sinistro |
| E6 | Cambio automatico |
| E7 | Cruscotto |
| E8 | Sistema di climatizzazione (ventilatore) |
| E9 | 2017-2018:
Cuscinetto del motore; 2019: Faro destro. |
| E10 | Controllo dinamico |
| E11 | Avvio del motore |
Scatola dei fusibili del bagagliaio
Assegnazione dei fusibili nel bagagliaio (2017-2019)
| Nr | Descrizione |
|---|---|
| Pannello dei fusibili A (nero) | |
| A2 | Sbrinatore del parabrezza |
| A3 | Sbrinatore del parabrezza |
| A5 | Controllo della sospensione |
| A6 | Cambio automatico |
| A7 | Sbrinatore del lunotto posteriore |
| A8 | Riscaldamento dei sedili posteriori |
| A9 | 2017-2018:
Luci posteriori; 2019: Luci posteriori sinistre. |
| A10 | 2017-2018:
Tensionatore della cintura di sicurezza sinistra; 2019: Modulo di controllo dell’airbag. |
| A11 | 2017-2018:
Chiusura centralizzata; 2019: Chiusura centralizzata del bagagliaio; Chiusura nel serbatoio; Copertura parasole posteriore. |
| A12 | 2017-2018:
Coperchio del bagagliaio elettrico; Riscaldamento del collo sinistro; 2019: Coperchio del bagagliaio. |
| Pannello dei fusibili B (rosso) | |
| B6 | 2017-2018:
Non utilizzato; 2019: Interruzione dell’alimentazione della batteria. |
| Pannello dei fusibili C (marrone) | |
| C2 | Telefono, m
Tensionatore della cintura di sicurezza |
| C3 | Supporto lombare |
| C4 | Assistente laterale Audi |
| C6 | 2017-2018:
Sensori ad ultrasuoni; 2019: Sensori ad ultrasuoni; Sistema di monitoraggio della pressione dei pneumatici. |
| C7 | 2017-2018:
Non utilizzato; 2019: Apertura / avviamento del veicolo (NFC). |
| C8 | 2017-2018:
Modulo intelligente (serbatoio); 2019: Ricevitore radio ausiliario per il riscaldamento; Modulo intelligente (serbatoio carburante). |
| C9 | Modulo di controllo superiore |
| C10 | 2017-2018:
Non utilizzato; 2019: Sintonizzatore TV, gateway. |
| C11 | 2017-2018:
Batteria 12 V; 2019: Modulo di controllo ausiliario della batteria. |
| C12 | HomeLink (meccanismo di apertura delle porte del garage) |
| C13 | Telecamera di retromarcia;
Telecamere periferiche. |
| C14 | Luci posteriori destra |
| C16 | Tensionatore della cintura di sicurezza destra |
| Pannello dei fusibili E (rosso) | |
| E1 | Riscaldamento del collo destro |
| E2 | 2017-2018:
Amplificatore audio; 2019: Non utilizzato |
| E3 | 2017-2018:
Riscaldamento AdBlue; 2019: Componenti del motore. |
| E 4 | Modulo di controllo superiore |
| E5 | Gancio per rimorchio (luce destra) |
| E7 | Gancio di traino |
| E8 | Gancio per rimorchio (luce sinistra) |
| E9 | Gancio per rimorchio (presa) |
| E10 | Differenziale sportivo |
| E11 | 2017-2018:
Riscaldamento AdBlue; 2019: Componenti del motore. |
