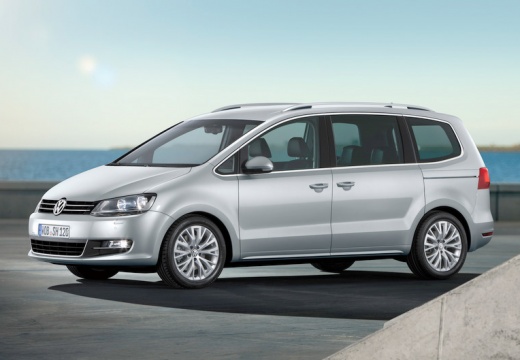

Volkswagen Sharan (7N1) (2010-2015) – scatola dei fusibili

In questo articolo troverai i diagrammi della scatola dei fusibili della Volkswagen Sharan (7N1) (2010–2015), scoprirai dove si trovano i pannelli dei fusibili all’interno del veicolo e otterrai informazioni dettagliate sull’assegnazione e il layout di ciascun fusibile.

Nr	Descrizione	Amperaggi [A]
F1	Blocco stabilizzatore di tensione	30
F2	Unità di controllo dell’alimentazione	30
F3	ABS/ESP	30
F4	Unità di controllo dell’alimentazione; Circuito di alimentazione; Illuminazione sinistra.	30
F5	Unità di controllo della batteria	5
F6	Circuito di alimentazione; Illuminazione a destra.	30
F7	Relè clacson a due toni; Relè riscaldato del parabrezza.	25
F8	Amplificatore audio	30
F9	Sistema audio; Navigazione.	20
F10	Gestione del motore	30
F11	Unità diagnostica	5
F12	Unità meccatronica DSG	15
F13	Relè principale	5
F14	Gestione del motore	10/30
F15	–
F 16	Gestione del motore	15/30
F17	15/20
F18	Pompa carburante	30
F19	Spazzola del parabrezza anteriore	30
F20	Relè pompa liquido refrigerante aggiuntivo	15
F21	Riscaldatore aggiuntivo	20
F22	Relè pulizia fari	20/30
F23		15
F24		10
F25	Sistema ABS/ESP	40
F26	Unità di controllo del ventilatore di riscaldamento	40
F27	Circuiti di accensione principali	50
F28	Candele di preriscaldamento	50
F29		40
F30	Circuiti ausiliari	50

Schema del quadro di alimentazione

Nr	Descrizione	Amperaggi [A]
1	Sistema di carica; Generatore.	150/200
2	Servosterzo	80
3	Unità di controllo del motore del ventilatore di raffreddamento	80
4		80
5		100
6	Parabrezza riscaldato	50
7	Riscaldatore liquido refrigerante	70
8	Fusibile termico 2. Porta scorrevole posteriore destra. Fusibile termico 1. Regola la posizione del sedile del conducente. Fusibile termico 1. Regola la posizione del sedile anteriore del passeggero	60

Nell’abitacolo

Il quadro si trova sul lato del conducente.

Nr	Descrizione	Amperaggi [A]
F4	Relè del motorino di avviamento	10
F5	Sistema di controllo delle sospensioni	10
F9	SRS	7,5
F10	Equipaggiamento veicoli speciali	5
F11	Sistema di controllo 4WD	10
F12	Faro xenon (sinistro)	10
F13		5
F14		7,5
F15		10
F 16	Faro xenon (destro)	10
F17	Telefono	5
F18	Equipaggiamento veicoli speciali	7,5
F20	ABS/ESP	5
F21	Climatizzatore; Riscaldamento.	5
F24	Sistema di controllo remoto per chiusura centralizzata e avviamento del motore	7,5
F26	Climatizzatore; Riscaldamento.	5
F28	Motore del tergicristallo posteriore	10/15
F36	Freno di stazionamento	30
F37		10/25
F38		10/30
F39	Unità di controllo elettronica della colonna dello sterzo	7,5
F40	Sistema multimediale	5
F41	Cruscotto strumenti	5
F42	Sistema di controllo delle sospensioni	15
F43	Sedile elettrico	30
F44		25
F45		30
F46		30
F47		10
F48		15
F49	Freno di stazionamento	30
F50		30
F51	Riscaldamento del sedile	30
F52		20/30
F53	Connettore di alimentazione accessori	30
F54	Blocco della colonna dello sterzo	10
F55	Connettore elettrico per rimorchio	25
F56	Unità di controllo del rimorchio	30
F57	Radio a due canali	10
F58	Equipaggiamento veicoli speciali	25

Nel bagagliaio

Nr	Descrizione	Amperaggi [A]
F1	Porta scorrevole sinistra elettrica	40
F2	Controllo dell’apertura/chiusura delle porte posteriori	30
F3	Unità di controllo del rimorchio	30
F4	30
1	Relè di alimentazione del connettore del rimorchio
