Citroen C4 (2004-2018) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën C4 2004‑2018, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Citroen C4 (2004-2010) – schema del fusibile
Anno di produzione: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Fusibile accendisigari (presa di alimentazione) nel Citroen C4 mk1 (2004-2010) è il fusibile F9 nel quadro fusibili sotto il cruscotto.

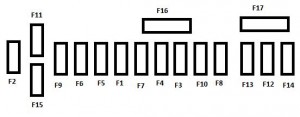

Quadro fusibili sotto il cruscotto – Citroen c4 Picasso fusibili – descrizione
| Nr | Amperaggi [A] | Descrizione |
| F1 | 15 | Chiusura centralizzata |
| F2 | 30 | Chiusura centralizzata |
| F3 | 5 | Airbag e pretensionatori |
| F4 | 10 | Presa diagnostica;
Interruttore freno; Specchietto retrovisore fotochromatico; ESP; Sensore livello liquido refrigerante; Sistema additivi per gasolio; Servosterzo; Interruttore pedale frizione (ESP, cruise control e limitatore di velocità). |
| F5 | 30 | Finestrini elettrici anteriori;
Specchietti esterni riscaldati. |
| F6 | 30 | Finestrini elettrici posteriori |
| F7 | 5 | Illuminazione interna |
| F8 | 20 | Impianto audio;
NaviDrive; Display; Allarme; Presa 12V anteriore; Relè rimorchio; Modulo di apprendimento della guida. |
| F9 | 30 | Accendisigari, presa 12V posteriore |
| F10 | 15 | Sensore pressione pneumatici – Auto;
Interruttore STOP LAMP; |
| F11 | 15 | Accensione;
Presa diagnostica; Filtro particelle. |
| F12 | 15 | Sedia elettrica;
avviso di uscita dalla corsia; Assistenza al parcheggio. |
| F13 | 5 | Sensore pioggia;
Sensore luminosità; Cambio elettronico (6 marce); Modulo relè motore. |
| F14 | 15 | Climatizzazione;
Cruscotto; Tachimetro; Airbag e pretensionatori; Relè rimorchio; Telefono Bluetooth. |
| F15 | 30 | Chiusura centralizzata, |
| F 16 | BOCCHETTA | |
| F17 | 40 | Vetro posteriore riscaldato |
| Nr | Amperaggi [A] | Descrizione |
| F36 | 20 | Amplificatore Hi Fi |
| F37 | 30 | Sedia elettrica anteriore sinistra |
| F39 | 20 | Sedili riscaldati |
Quadro fusibili nel vano motore
| Nr | Amperaggi [A] | Descrizione |
| F1 | 20 | Controllo motore;
Ventola di raffreddamento. |
| F2 | 15 | Luci di emergenza |
| F3 | 10 | Lavavetri anteriore e posteriore |
| F4 | 20 | Spruzzatore fari |
| F5 | 15 | Pompa carburante |
| F6 | 10 | Lampade xenon;
Fari direzionali; Elettrovalvola di sfiato del serbatoio (motore 2.0 16 V) |
| F7 | 10 | Controllore ABS;
Controllore ESP; Servosterzo. |
| F8 | 20 | Motorino di avviamento |
| F9 | 10 | Unità di controllo aggiuntiva
riscaldamento (Diesel), interruttore livello liquido refrigerante motore. |
| F10 | 30 | Elettrovalvola motore;
Sensore presenza acqua nel gasolio; Controllo motore; Iniettori; Bobina di accensione; Sensore ossigeno; Elettrovalvola di sfiato del serbatoio (motori 1,4 16 V e 1,6 16 V). |
| F11 | 40 | Ventola aria;
Climatizzazione. |
| F12 | 30 | tergicristalli |
| F13 | 40 | Interfaccia integrata dei sistemi |

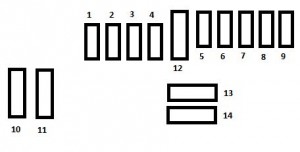

Citroen C4 (2011-2017) – schema del quadro fusibili
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016, 2017
Fusibile accendisigari (presa di alimentazione) nel Citroen C4 (2011-2017) è il fusibile F13 nel quadro fusibili sotto il cruscotto.

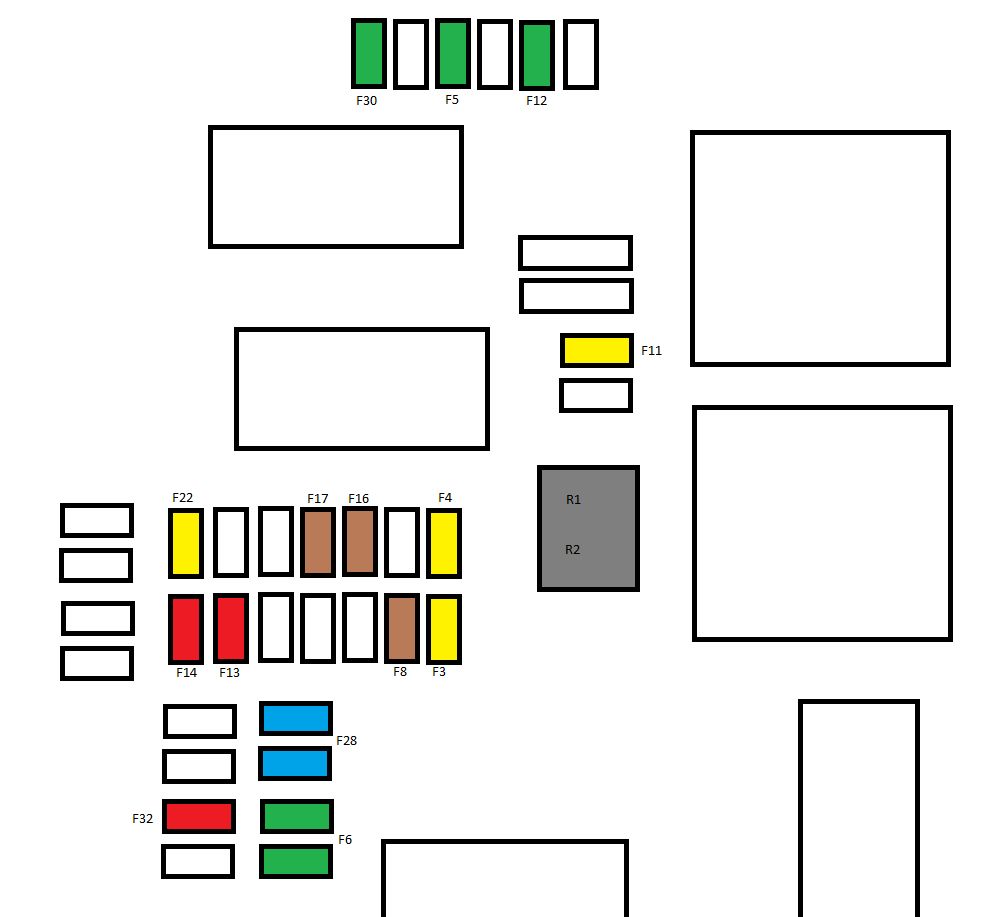

Quadro fusibili sotto il cruscotto
I quadri fusibili si trovano nel pannello inferiore del cruscotto (lato sinistro).
| Nr | Amperaggi [A] | Descrizione |
| F8 | 3 | Sirena dell’allarme |
| F13 | 10 | Presa 12V |
| F14 | 10 | Presa 12V nel bagagliaio |
| F16 | 3 | Illuminazione del grande vano portaoggetti; Luci posteriori per la lettura della mappa; Illuminazione del vano portaoggetti. |
| F17 | 3 | Illuminazione del parasole; Luci anteriori per la lettura della mappa. |
| F28 | 15 | Impianto audio; Radio (mercato secondario). |
| F30 | 20 | Spazzola tergicristallo posteriore |
| F32 | 10 | Amplificatore Hi-Fi |
| Nr | Amperaggi [A] | Descrizione |
| F36 | 15 | Presa 12 V posteriore. |
| F37 | – | Non utilizzato |
| F38 | – | Non utilizzato |
| F39 | – | Non utilizzato |
| F40 | – | Non utilizzato |

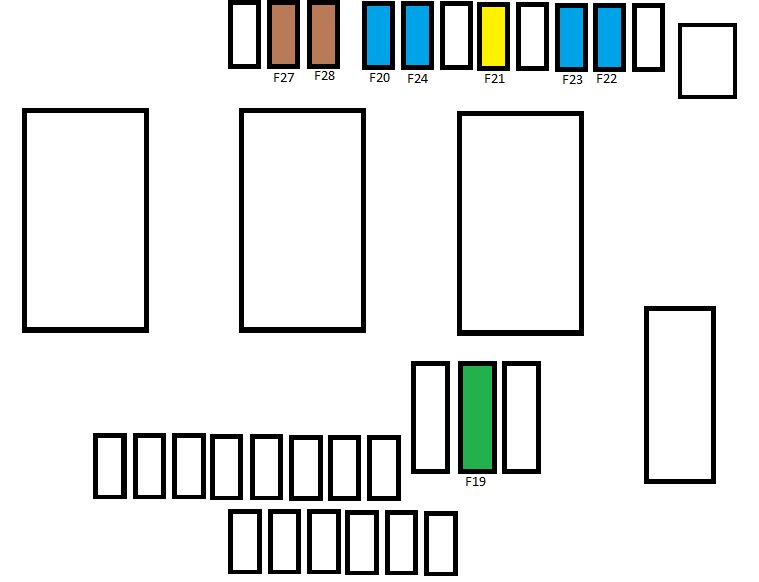

Quadro fusibili nel vano motore
Il quadro fusibili si trova nel vano motore vicino alla batteria (lato sinistro).
| Nr | Amperaggi [A] | Descrizione |
| F19 | 30 | Tergicristallo anteriore e rapido |
| F20 | 15 | Pompa del lavavetri anteriore e posteriore |
| F21 | 20 | Pompa del lavavetri dei fari |
| F22 | 15 | Clacson |
| F23 | 15 | Faro anabbagliante destro |
| F24 | 15 | Faro anabbagliante sinistro |
| F27 | 5 | Faro abbagliante sinistro |
| F28 | 5 | Faro abbagliante destro |
Citroen C4 (2010-2018) – schema del fusibile
Anno di produzione: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Fusibile accendisigari (presa di alimentazione) nel Citroën C4 (2010-2018) è il fusibile F13 nel quadro fusibili sul cruscotto.

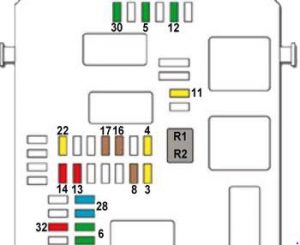

Pannello fusibili del cruscotto
| Nr | [A] | Descrizione |
| R1 | – | Non utilizzato |
| R2 | – | Presa 12 V nel bagagliaio |
| F3 | 20 | Luci di posizione, luci di emergenza del rimorchio |
| F4 | 20 | Illuminazione interna, interfaccia rimorchio |
| F5 | 30 | Finestrini anteriori elettricamente controllati |
| F6 | 30 | Finestrini posteriori elettrici azionati con un pulsante |
| F11 | 20 | Presa rimorchio 12 V. |
| F12 | 30 | Tenda panoramica per i finestrini del tetto |
| F13 | 30 | Amplificatore Hi-Fi |
| F22 | 20 | Segnalazione rimorchio |
| F8 | 3 | Sirena d’allerta, calcolatore d’allerta |
| F13 | 10 | Accendisigari |
| F14 | 10 | Presa 12V nel bagagliaio |
| F 16 | 3 | Illuminazione del grande vano portaoggetti multifunzionale, luci di lettura posteriori, illuminazione del vano portaoggetti |
| F17 | 3 | Illuminazione del parasole, luci di lettura anteriori |
| F28 | 15 | Impianto audio, radio (mercato secondario) |
| F30 | 20 | Spazzola tergicristallo posteriore |
| F32 | 10 | Amplificatore Hi-Fi |
| F36 | 15 | Presa posteriore 12 V. |
| F37 | – | Non utilizzato |
| F38 | – | Non utilizzato |
| F39 | – | Non utilizzato |
| F40 | – | Non utilizzato |

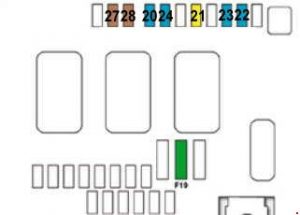

Schema del fusibile nel vano motore
| Nr | [A] | Descrizione |
| F19 | 30 | Spazzola tergicristallo anteriore / rapida |
| F20 | 15 | Pompa del lavavetri anteriore e posteriore |
| F21 | 20 | Pompa del lavavetri dei fari |
| F22 | 15 | Clacson |
| F23 | 15 | Luce abbagliante destra |
| F24 | 15 | Faro abbagliante sinistro |
| F27 | 5 | Faro anabbagliante sinistro |
| F28 | 5 | Luce anabbagliante destra |
