In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën Relay 2006‑2018, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

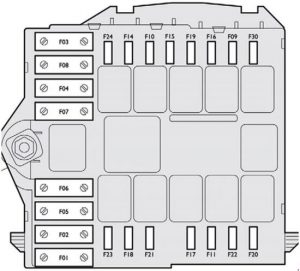

Citroen Relay – schema della scatola dei fusibili – vano motore
Nr
[A]
Descrizione
1
40
Alimentazione pompa ABS / ESP
2
50
Unità di riscaldamento del gasolio
3
30
Chiave di accensione
4
20
Bruciatore riscaldante programmabile
5
20
Relè di controllo per riscaldamento ausiliario programmabile
6
40/60
Unità ventilatore (alta velocità)
7
40/50
Unità ventilatore (bassa velocità)
8
40
Climatizzazione
9
20
Pompa lavavetri anteriore
10
15
Clacson
11
7.5
Unità e relè di riscaldamento del gasolio
14
7.5
Faro abbagliante destro
15
7.5
Faro abbagliante sinistro
16
7.5
Unità di controllo motore
17
10
Unità di controllo motore
18
7.5
Unità di controllo motore
19
7.5
Compressore aria condizionata
20
30
Pompa lavavetri fari
21
15
Alimentazione pompa carburante
22
20
Unità di controllo motore
23
30
Alimentazione valvole elettromagnetiche ABS / ESP
24
–
Non utilizzato
30
15
Fari fendinebbia anteriori
Fusibili nel vano motore (v2)
Citroen Relay – schema della scatola dei fusibili – vano motore
Nr
[A]
Descrizione
1
40
Alimentazione pompa ABS / ESP
2
50
Unità di riscaldamento del gasolio
3
30
Chiave di accensione
4
30
Pompa lavavetri fari
8
40
Unità ventilatore abitacolo
9
15
Pressofusibile 12 V posteriore.
10
15
Clacson
14
15
Pressofusibile 12 V anteriore.
15
10
Accendisigari
20
30
Pompa per lavavetri
21
15
Alimentazione pompa carburante
24
15
Pannello aggiuntivo per ambulanza – Specchi
30
15
Disgelo
Citroen Relay (2014-2018) – schema della scatola dei fusibili
Anno di produzione: 2014, 2015, 2016, 2017, 2018.
Fusibile accendisigari (presa di alimentazione) nel Citroën Relay (2014-2018) è il fusibile 15 nella scatola dei fusibili nel vano motore.

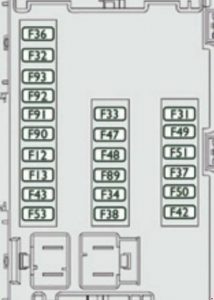

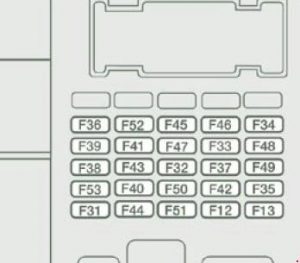

Pannello strumenti, lato sinistro, fusibili
Citroen Relay – schema della scatola dei fusibili – pannello strumenti (lato sinistro)
Nr
[A]
Descrizione
12
7.5
Faro anabbagliante destro
13
7.5
Faro anabbagliante sinistro
31
5
Relè dell’unità di controllo del vano motore – Relè dell’unità di controllo nel pannello strumenti (interruttore di accensione +)
32
7.5
Illuminazione della cabina (batteria +)
33
7.5
Sensore di stato della batteria nella versione Stop & Start (batteria +)
34
7.5
Illuminazione interna del minibus – Luci di avvertimento
36
10
Impianto audio – Controllo della climatizzazione – Allarme – Tachigrafo – Unità di controllo disconnessione della batteria – Programmatore aggiuntivo del riscaldamento (batteria +)
37
7.5
Interruttore luci di frenata – terza luce di frenata – pannello strumenti (accensione +)
38
20
Chiusura centralizzata delle porte (batteria +)
42
5
Controllore e sensore ABS – Sensore ASR – Sensore DSC – Interruttore luci di frenata
43
20
Motore del tergicristallo del parabrezza (interruttore di accensione +)
47
20
Motore del finestrino del conducente
48
20
Motore del finestrino del passeggero
49
5
Unità di controllo dei sensori di parcheggio – Impianto audio – Controlli al volante – Pannelli di interruttori centrali e laterali – Pannello di interruttori ausiliari – Unità di controllo disconnessione della batteria (interruttore di accensione +)
50
7.5
Unità di controllo degli airbag e dei pretensionatori
51
5
Tachigrafo – Controllore dell’assistenza alla sterzata – Climatizzazione – Luci di retromarcia – Sensore di presenza di acqua nel carburante – Sensore di flusso d’aria (interruttore di accensione +)
53
7.5
Pannello strumenti (batteria +)
89
–
Non utilizzato
90
7.5
Fari abbaglianti sinistri
91
7.5
Fari abbaglianti destri
92
7.5
Faro anabbagliante anteriore sinistro
93
7.5
Faro anabbagliante anteriore destro
Montante della porta, lato destro, fusibili
Citroen Relay – schema della scatola dei fusibili – pannello strumenti (lato destro)
Nr
[A]
Descrizione
54
–
Non utilizzato
55
15
Sedili riscaldati
56
15
Presa 12 V per il passeggero posteriore
57
10
Riscaldamento aggiuntivo sotto il sedile
58
15
Vetro posteriore riscaldato, lato sinistro
59
15
Vetro posteriore riscaldato, lato destro
60
–
Non utilizzato
61
–
Non utilizzato
62
–
Non utilizzato
63
10
Controllo aggiuntivo per il passeggero posteriore
64
–
Non utilizzato
65
30
Ventilatore di riscaldamento aggiuntivo per il passeggero posteriore
Fusibili nel vano motore
Citroen Relay – schema della scatola dei fusibili – vano motore
Nr
[A]
Descrizione
1
40
Alimentazione pompa ABS
2
50
Unità di riscaldamento del gasolio
3
30
Chiave di accensione – motorino di avviamento
4
40
Riscaldatore carburante
5
20/50
Ventilazione della cabina con riscaldamento programmabile aggiuntivo (batteria +)
6
40/60
Velocità massima del ventilatore della cabina (batteria +)
7
40/50/60
Velocità minima del ventilatore della cabina (batteria +)
8
40
Gruppo ventilatore della cabina (interruttore di accensione +)
9
15
Presa posteriore 12 V (batteria +)
10
15
Clacson
11
–
Non utilizzato
14
15
Presa anteriore 12 V (batteria +)
15
15
Accendisigari (batteria +)
16
–
Non utilizzato
17
–
Non utilizzato
18
7.5
Unità di controllo del motore (batteria +)
19
7.5
Compressore dell’aria condizionata
20
30
Pompa del lavavetri / faro
21
15
Alimentazione della pompa del carburante
22
–
Non utilizzato
23
30
Elettrovalvole ABS
24
7.5
Pannello di interruttori ausiliari – Controllo e ripiegamento degli specchietti laterali (interruttore di accensione +)
