Citroen C4 Aircross (2011-2016) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën C4 Aircross 2011‑2016, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Citroen C4 Aircross (2011-2016) – schema della scatola dei fusibili
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Citroen C4 Aircross (2011-2016) è il fusibile 13 nella scatola dei fusibili sotto il cruscotto.

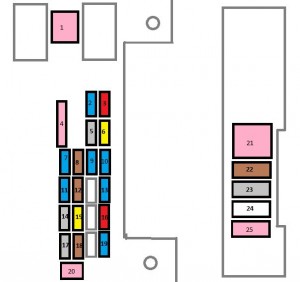

Scatola dei fusibili sotto il cruscotto
| Fusibile | Amperaggi [A] | Descrizione |
| 1 | 30 | Ventilatore abitacolo |
| 2 | 15 | Luci di frenata, terza luce di frenata |
| 3 | 10 | Fari posteriori anti-nebbia |
| 4 | 30 | Spazzola del parabrezza, lavavetri |
| 6 | 20 | Chiusura centrale, specchietti retrovisori elettrici |
| 7 | 15 | Impianto audio, telematica, modulo USB, sistema Bluetooth |
| 8 | 7,5 | Chiave con telecomando, unità di controllo del climatizzatore, cruscotto, vetri elettrici, sensori di pioggia e sole, allarme, pannello comandi, controlli al volante |
| 9 | 15 | Pannello strumenti e illuminazione abitacolo |
| 10 | 15 | Luci di emergenza |
| 11 | 15 | Spazzola posteriore |
| 12 | 7,5 | Pannello strumenti, schermo multifunzionale, sensore di parcheggio, sedili riscaldati, lunotto riscaldato, tendina elettrica, regolazione automatica dei fari |
| 13 | 15 | Accendisigari, presa accessori |
| 15 | 20 | Tendina elettrica |
| 16 | 10 | Specchietti esterni, impianto audio |
| 18 | 7,5 | Luci di retromarcia |
| 19 | 15 | Presa accessori |
| 20 | 30 | Controllo elettrico dei vetri |
| 21 | 30 | Lunotto riscaldato |
| 22 | 7,5 | Specchietti laterali riscaldati |
| 24 | 25 | Sedile elettrico per conducente e passeggero |
| 25 | 30 | Sedili riscaldati |
Scatola dei fusibili nel vano motore
| Fusibile | Amperaggi [A] | Funzionamento |
| 1 | 15 | Fari anteriori anti-nebbia |
| 4 | 10 | Clacson |
| 5 | 7,5 | Alternatore |
| 6 | 20 | Lavavetri dei fari |
| 7 | 10 | Climatizzatore |
| 9 | 20 | Allarme |
| 10 | 15 | Disappannamento, tergicristalli |
| 11 | – | Non utilizzato |
| 12 | – | Non utilizzato |
| 13 | 10 | Luci diurne |
| 14 | 10 | Luce abbagliante sinistra |
| 15 | 10 | Luce abbagliante destra |
| 16 | 20 | Luci anabbaglianti sinistre Lamo (xenon) |
| 17 | 20 | Luci anabbaglianti destre (alogene), regolazione manuale e automatica dei fari |
| 18 | 10 | Luci anabbaglianti sinistre (alogene), regolazione manuale e automatica dei fari |
| 19 | 10 | Luce anabbagliante destra (alogene) |
| 31 | 30 | Amplificatore audio |
Fusibile di riserva
| Fusibile | Amperaggi [A] |
| 33 | 10 |
| 34 | 15 |
| 36 | 20 |
