Citroen C4 Cactus (2014-2021) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën C4 Cactus 2014‑2021, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Citroen C4 Cactus – schema del fusibile
Anno di produzione: 2014, 2015, 2016, 2017.
Fusibile accendisigari (presa di alimentazione) nel Citroën C4 Cactus è il fusibile F16 nel quadro fusibili sotto il cruscotto (lato destro).
Fusibili nel cruscotto
Due quadri fusibili sono collocati nel cruscotto inferiore, nel vano portaoggetti.

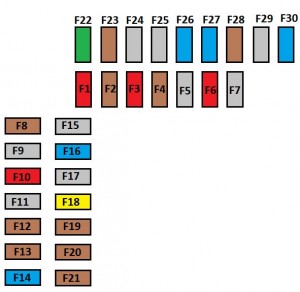

Quadro fusibili sul lato sinistro
| Numero | Amperaggi [A] | Descrizione |
| F01 | 10 | Pedale del freno (interruttore 2);
Stop & Start. |
| F02 | 5 | Regolazione in altezza del fascio dei fari;
Riscaldatore ausiliario (Diesel); Sensore di parcheggio; Presa diagnostica; Specchietti laterali (regolazione elettrica). |
| F03 | 10 | Pompa del carburante;
Servosterzo elettrico; Pedale della frizione (interruttore). |
| F04 | 5 | Sensore di pioggia e di luminosità |
| F06 | 10 | Pedale del freno (interruttore 1);
Presa diagnostica. |
| F08 | 5 | Parte superiore della colonna dello sterzo con i comandi montati sul volante |
| F10 | 10 | Connessione di allerta / richiesta di aiuto |
| F12 | 5 | Stop & Start;
ABS; ESC. |
| F13 | 5 | Sensore di parcheggio;
Telecamera di retromarcia. |
| F14 | 15 | Cambio elettronico;
Pannello comandi (sotto il tablet con touchscreen); Climatizzazione; Tablet con touchscreen. |
| F16 | 15 | Presa 12 V. |
| F18 | 20 | Radio |
| F19 | 15 | Avviso di cintura di sicurezza slacciata |
| F20 | 5 | Airbag |
| F21 | 5 | Cruscotto |
| F22 | 30 | Chiusure |
| F23 | 5 | Luce di cortesia;
Luce per la lettura della mappa. |
| F26 | 15 | Clacson |
| F27 | 15 | Lavavetri anteriore e posteriore |
| F28 | 5 | Accensione |
| F30 | 15 | Spazzola tergicristallo posteriore |
Quadro fusibili sul lato destro
| Numero | Amperaggi [A] | Descrizione |
| F30 | 10 | Specchi riscaldati |
| F31 | 25 | Vetro posteriore riscaldato |
| F34 | 30 | Vetri anteriori elettrici |
| F36 | 30 | Sedili anteriori riscaldati |
| F38 | 20 | Unità interfaccia rimorchio |
| F40 | 25 | Unità interfaccia rimorchio |

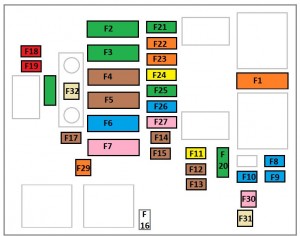

Quadro fusibili nel vano motore
| Numero | Amperaggi [A] | Descrizione |
| F1 | 40 | Climatizzazione |
| F2 | 30/40 | Stop & Start |
| F3 | 30 | Quadro fusibili abitacolo |
| F4 | 70 | Quadro fusibili abitacolo |
| F5 | 70 | Interfaccia di sistema integrata (BSI) |
| F6 | 60 | Gruppo ventilatore di raffreddamento |
| F7 | 80 | Interfaccia di sistema integrata (BSI) |
| F8 | 15 | Gestione motore, pompa benzina |
| F9 | 15 | Gestione motore |
| F10 | 15 | Gestione motore |
| F11 | 20 | Gestione motore |
| F12 | 5 | Gruppo ventilatore di raffreddamento |
| F13 | 5 | Interfaccia di sistema integrata (BSI) |
| F14 | 5 | Unità di carica della batteria (motore senza funzione Stop & Start) |
| F15 | 5 | Stop & Start |
| F17 | 5 | Interfaccia di sistema integrata (BSI) |
| F18 | 10 | Luce abbagliante destra |
| F19 | 10 | Luce abbagliante sinistra |
| F20 | 30 | Gestione motore |
| F21 | 30 | Motorino di avviamento |
| F22 | 40 | Cambio elettronico |
| F23 | 40 | ABS, ESC |
| F24 | 20 | ABS, ESC |
| F25 | 30 | Quadro fusibili abitacolo |
| F26 | 15 | Cambio elettronico |
| F27 | 25 | Interfaccia di sistema integrata (BSI) |
| F28 | 30 | Sistema di controllo delle emissioni (AdBlue) |
| F29 | 40 | Spazzole tergicristallo |
| F30 | 80 | Unità di controllo del riscaldatore |
| F31 | 100 | Riscaldatore ausiliario (Diesel) |
| F32 | 80 | Servosterzo elettrico |
Citroen C4 Cactus – schema del fusibile
Anno di produzione: 2018, 2019, 2020, 2021.
Fusibile accendisigari (presa di alimentazione) nel Citroën C4 Cactus è il fusibile F16 nel quadro fusibili sotto il cruscotto (lato destro).

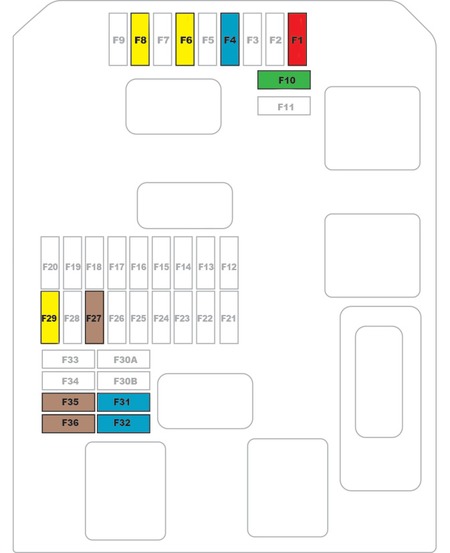

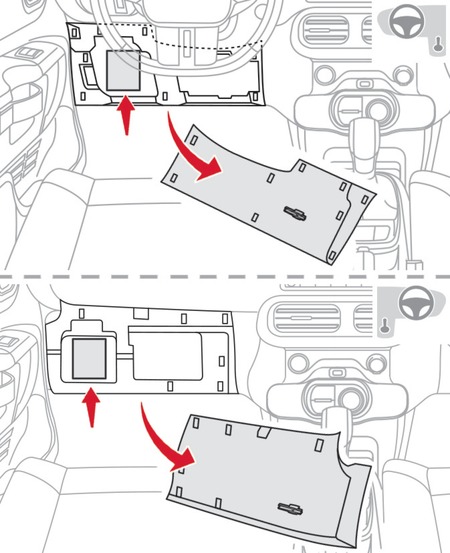

Quadro fusibili sinistro
| Numero | Amperaggi [A] | Descrizione |
| F1 | 10 | Specchietti retrovisori esterni (regolazione elettrica). |
| F4 | 15 | Clacson. |
| F6 | 20 | Lavalunotto anteriore e posteriore. |
| F8 | 20 | Tergicristallo posteriore. |
| F10 | 30 | Serrature. |
| F27 | 5 | Allarme (preparazione). |
| F29 | 20 | Schermo touch. |
| F31 | 15 | Radio. |
| F32 | 15 | Presa 12 V. |
| F35 | 5 | Regolazione in altezza del fascio di fari, controllo della trazione. |
| F36 | 5 | Luce di lettura, lampada da soffitto. |

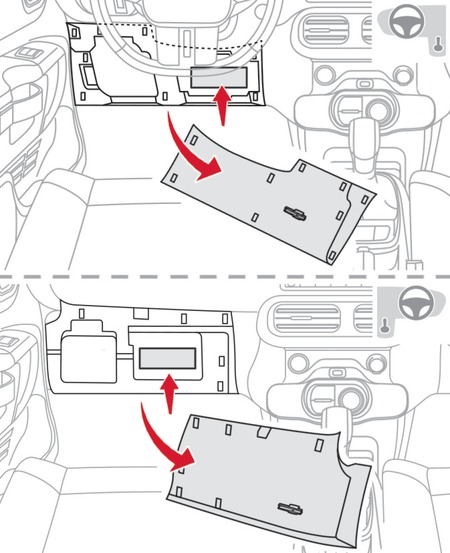

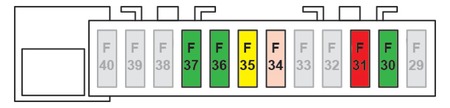

Quadro fusibili destro
| Numero | Amperaggi [A] | Descrizione |
| F30 | 30 | Vetro posteriore riscaldato. |
| F31 | 10 | Specchietti retrovisori riscaldati. |
| F34 | 25 | Modulo del gancio di traino. |
| F35 | 20 | Modulo del gancio di traino. |
| F36 | 30 | Alzavetri elettrici impulsivi nelle porte anteriori. |
| F37 | 30 | Sedili anteriori riscaldati. |

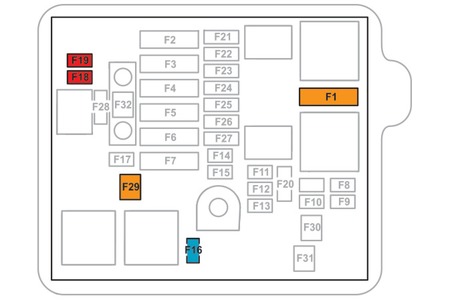

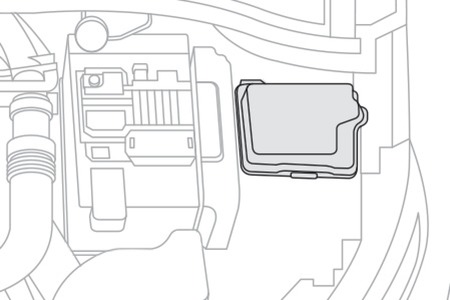

Fusibili nel vano motore
| Numero | Amperaggi [A] | Descrizione |
| F1 | 40 | Climatizzazione. |
| F16 | 15 | Fari anteriori fendinebbia. |
| F18 | 10 | Faro anabbagliante destro. |
| F19 | 10 | Faro anabbagliante sinistro. |
| F29 | 40 | Tergicristalli del parabrezza. |
