Citroën Jumpy/SpaceTourer (2020-2022) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën Jumpy/SpaceTourer 2020‑2022, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Schema dei fusibili e relè – Citroën Jumpy/SpaceTourer
Riguarda i veicoli prodotti negli anni:
2020, 2021, 2022.
Fusibili del cruscotto
Veicoli con volante a sinistra: Il fusibile si trova nel cruscotto inferiore (a sinistra).
Stacca il coperchio tirando nell’angolo superiore sinistro e poi in quello destro.
Veicoli con volante a destra: Il fusibile si trova nella parte sinistra del vano portaoggetti.
Stacca il coperchio tirando nell’angolo superiore sinistro e poi in quello destro.

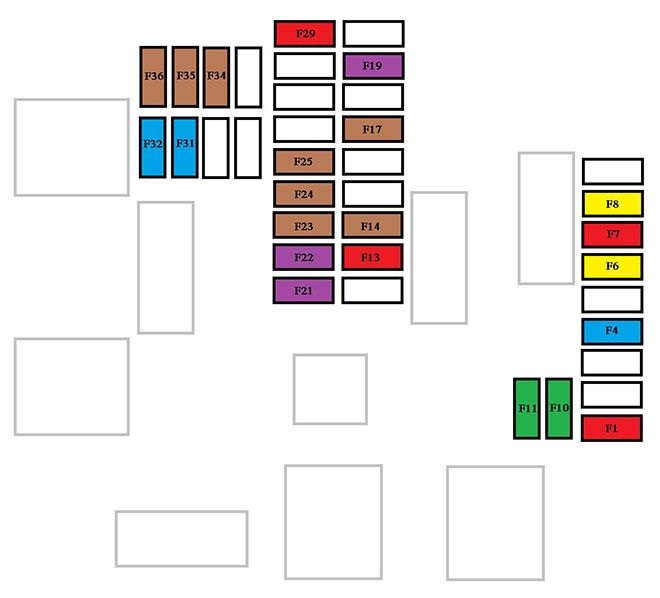

Fusibili del cruscotto Versione 1 (Eco)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 10 | Servosterzo elettrico;Interruttore della frizione. |
| F4 | 15 | Clacson. |
| F5 | 20 | Pompa del lavavetri anteriore e posteriore. |
| F6 | 20 | Pompa del lavavetri anteriore e posteriore. |
| F7 | 10 | Pressofondo accessori 12 V posteriore. |
| F8 | 20 | Lavalunetta posteriore singola o doppia. |
| F10/F11 | 30 | Serrature anteriori e posteriori – esterne, interne. |
| F13 | 10 | Controllo del climatizzatore anteriore;Controllo dell’autoradio;
Leva del cambio; Display a testa alta. |
| F14 | 5 | Chiamate di emergenza |
| F17 | 5 | Cruscotto. |
| F19 | 3 | Elementi di controllo al volante. |
| F21 | 3 | Sistema “Keyless Entry and Start” o interruttore di accensione. |
| F22 | 3 | Sensore di pioggia e di luminosità;Telecamera multifunzionale di rilevamento. |
| F23 | 5 | Cintura di sicurezza sganciata o non allacciata (schermo di visualizzazione). |
| F24 | 5 | Schermo touch;Telecamera di retromarcia;
Sensori di parcheggio. |
| F25 | 5 | Airbag. |
| F29 | 20 | Sistema audio;Schermo touch;
Lettore CD; Navigazione. |
| F31 | 15 | Sistema audio (batteria +). |
| F32 | 15 | Pressofondo accessori 12 V anteriore. |
| F34 | 5 | Sistema di monitoraggio dell’angolo cieco;Controllo elettrico degli specchietti laterali. |
| F35 | 5 | Ugelli del lavavetri riscaldati;Regolazione dell’altezza del fascio dei fari. |
| F36 | 5 | Caricabatterie per torcia;Lampada di lettura posteriore. |

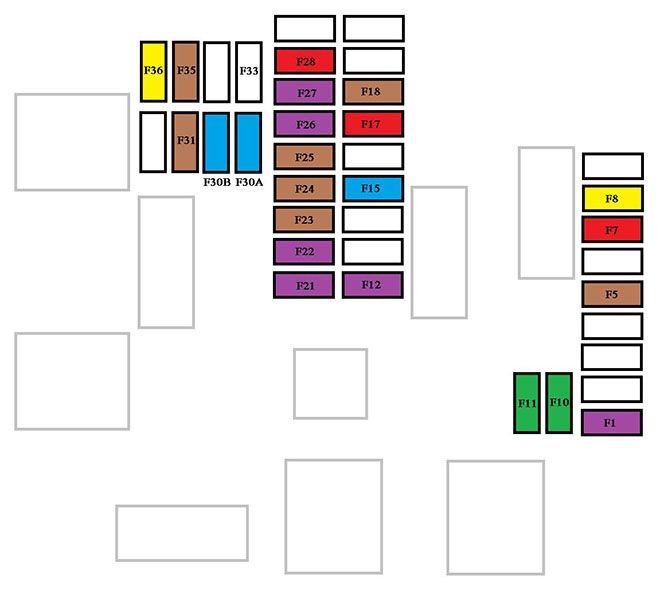

Fusibili del cruscotto, versione 2 (completa)
| Numero | Ampere [A] | Funzioni |
|---|---|---|
| F1 | 3 | Sistema “Keyless Entry and Start” o interruttore di accensione. |
| F5 | 5 | Schermo touch;Telecamera di retromarcia;
Sensori di parcheggio. |
| F7 | 10 | Controllo del climatizzatore posteriore;Amplificatore Hi-Fi. |
| F8 | 20 | Lavalunetta posteriore singola o doppia. |
| F10/F11 | 30 | Serrature anteriori e posteriori – esterne, interne. |
| F12 | 3 | Allarme. |
| F17 | 10 | Pressofondo accessori 12 V posteriore. |
| F18 | 5 | Chiamate di emergenza e assistenza. |
| F21 | 3 | Caricabatterie per torcia;Lampada di lettura posteriore. |
| F22 | 3 | Lampada nel vano portaoggetti;Lampade di lettura posteriori. |
| F23 | 5 | Sistema di monitoraggio dell’angolo cieco;Controllo elettrico degli specchietti laterali. |
| F24 | 5 | Elementi di controllo al volante. |
| F25 | 5 | Regolazione dell’altezza dei fari anteriori. |
| F26 | 3 | Cintura di sicurezza sganciata o non allacciata (schermo di visualizzazione). |
| F27 | 3 | Sensore di pioggia e di luminosità;Telecamera multifunzionale di rilevamento. |
| F28 | 10 | Controllo del climatizzatore anteriore;Controllo dell’autoradio;
Leva del cambio; Display a testa alta. |
| F30A o B | 15 | Sistema audio (batteria +). |
| F31 | 5 | Airbag. |
| F33 | 15 | Pressofondo accessori 12 V anteriore. |
| F35 | 5 | Cruscotto. |
| F36 | 20 | Sistema audio;Schermo touch;
Lettore CD; Navigazione. |
Fusibili nel vano motore
Posizione del fusibile
Si trova nel vano motore vicino alla batteria.
Per accedere, rilascia due ganci A e rimuovi il coperchio.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F12 | 5 | Ugelli del lavavetri riscaldati. |
| F14 | 25 | Pompa del lavavetri anteriore e posteriore. |
| F15 | 5 | Radar anteriore e frenata d’emergenza;Servosterzo elettrico. |
| F17 | 10 | Interfaccia di sistema integrata. |
| F19 | 30 | Motore del tergicristallo anteriore. |
| F20 | 15 | Pompa del lavavetri anteriore e posteriore. |
| F21 | 20 | Pompa del lavavetri dei fari. |
| F22 | 15 | Clacson. |
| F23 | 15 | Faro dei fari anabbaglianti destro. |
| F24 | 15 | Faro dei fari anabbaglianti sinistro. |
