DS3 (2017-2020) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della DS 3 2017‑2020, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Schema dei fusibili e relè – DS3
Riguarda i veicoli prodotti negli anni:
2017, 2018, 2019, 2020.
Per l’accendisigari (prese di alimentazione) nel DS3 è responsabile il fusibile F9 nella scatola dei fusibili del cruscotto.

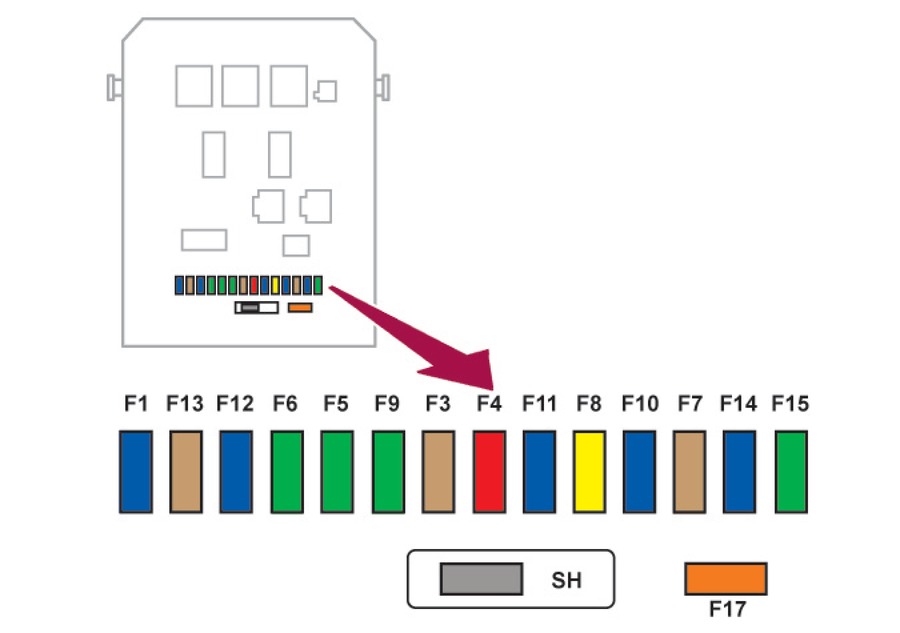

Scatola dei fusibili del cruscotto
Veicoli con volante a sinistra:
La scatola dei fusibili si trova nella parte inferiore del cruscotto (a sinistra).
Stacca il coperchio tirandolo di lato, rimuovi completamente il coperchio.
Veicoli con volante a destra:
La scatola dei fusibili si trova nel vano portaoggetti.
Apri il coperchio del vano portaoggetti, stacca il coperchio della scatola dei fusibili tirando di lato, rimuovi completamente il coperchio.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 15 A | Tergicristallo posteriore. |
| F2 | – | Non utilizzato. |
| F3 | 5 A | Unità di controllo degli airbag e dei pretensionatori delle cinture di sicurezza |
| F4 | 10 A | Climatizzazione;Interruttore della frizione;
Specchio elettrocromatico; Pompa del filtro antiparticolato (Diesel); Presso diagnostico; Sensore di flusso d’aria (Diesel). |
| F5 | 30 A | Pannello dei finestrini elettrici;Controllo elettrico del finestrino del passeggero;
Motore elettrico del finestrino anteriore. |
| F6 | 30 A | Motore elettrico del finestrino del conducente. |
| F7 | 5 A | Lampada di soffitto, illuminazione del vano portaoggetti |
| F8 | 20 A | Display multifunzionale;Sistema audio;
Radio navigazionale; Centralina di allarme; Sirena di allarme. |
| F9 | 30 A | Presso 12 V;Alimentazione portatile per la navigazione. |
| F10 | 15 A | Elementi di controllo al volante. |
| F11 | 15 A | Accensione;Presso diagnostico;
Controllore della trasmissione automatica. |
| F12 | 15 A | Sensore di pioggia e di irraggiamento solare;Relè del rimorchio. |
| F13 | 5 A | Interruttore principale;Gruppo relè del motore. |
| F14 | 15 A | Controllore dei sensori di parcheggio;Controllore degli airbag;
Cruscotto; Climatizzazione digitale; Scatola USB; Amplificatore Hi-Fi. |
| F15 | 30 A | Chiusura centralizzata. |
| F 16 | – | Non utilizzato. |
| F17 | 40 A | Sbrinamento e disappannamento del lunotto posteriore e degli specchietti laterali. |
| CII | – | Bypass PARC. |
| FH36 | 5 A | Relè del rimorchio. |
| FH37 | – | Non utilizzato. |
| FH38 | 20 A | Amplificatore hi-fi. |
| FH39 | 20 A | Sedili riscaldati |
| FH40 | 40 A | Relè del rimorchio. |

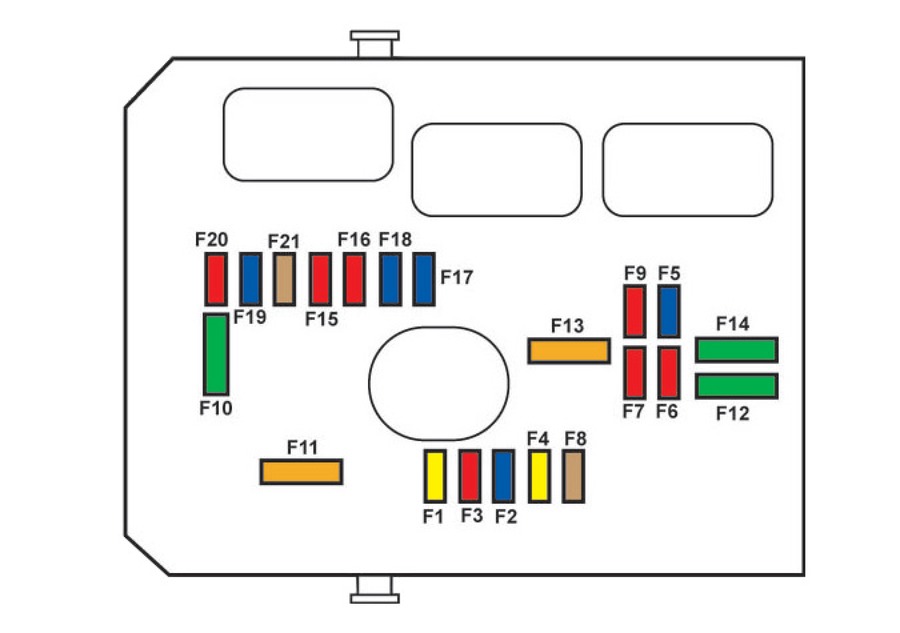

Scatola dei fusibili nel vano motore
Si trova nel vano motore vicino alla batteria (a sinistra).
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 20 A | Alimentazione dell’unità di controllo del motore;Relè di controllo del gruppo ventilatore di raffreddamento;
Relè multifunzionale principale di controllo del motore; Pompa di iniezione (Diesel). |
| F2 | 15 A | Clacson. |
| F3 | 10 A | Liquido lavavetri, anteriore e posteriore. |
| F4 | 20 A | Lampade LED. |
| F5 | 15 A | Riscaldatore Diesel (Diesel);Pompa additivo per filtri antiparticolato (Diesel);
Sensore di flusso d’aria (Diesel); Riscaldatore di preriscaldo; Elettrovalvole (VTi). |
| F6 | 10 A | Unità di controllo ABS/DSC;Interruttore di emergenza secondario. |
| F7 | 10 A | Servosterzo elettrico;Trasmissione automatica. |
| F8 | 25 A | Controllo del motorino di avviamento. |
| F9 | 10 A | Unità di commutazione e protezione (Diesel). |
| F10 | 30 A | Riscaldatore carburante (Diesel);Riscaldatore di preriscaldo (Diesel);
Pompa carburante (VTi); Iniettori; Bobine di accensione (benzina). |
| F11 | 40 A | Ventola del riscaldatore. |
| F12 | 30 A | Tergicristallo anteriore lento/veloce. |
| F13 | 40 A | Alimentazione dell’interfaccia del sistema integrato (accensione positiva). |
| F14 | 30 A | Alimentazione Valvetronic (VTi). |
| F15 | 10 A | Fari destro anabbaglianti. |
| F 16 | 10 A | Fari sinistro anabbaglianti. |
| F17 | 15 A | Fari di posizione sinistri. |
| F18 | 15 A | Fari con abbaglianti destro. |
| F19 | 15 A | Sensori di ossigeno e elettrovalvole (VTi);Elettrovalvole (Diesel);
Elettrovalvola EGR (Diesel). |
| F20 | 10 A | Pompe;Termostato elettronico (VTi);
Elettrovalvola temporizzata (THP); Sensore di acqua nel carburante (Diesel). |
| F21 | 5 A | Alimentazione del controllo del gruppo ventilatore;ABS/DSC;
Pompa turbo (THP). |
| MF1* | 60 A | Gruppo ventilatore. |
| MF2* | 30 A | Pompa ABS/DSC. |
| MF3* | 30 A | Elettrovalvole ABS/DSC. |
| MF4* | 60 A | Alimentazione dell’interfaccia del sistema integrato (BSI). |
| MF5* | 60 A | Alimentazione dell’interfaccia del sistema integrato (BSI). |
| MF6* | 30 A | Ventilatore di raffreddamento aggiuntivo (THP). |
| MF7* | 80 A | Scatola dei fusibili del cruscotto. |
| MF8* | – | Non utilizzato. |
| * I fusibili maxi forniscono una protezione aggiuntiva per i circuiti elettrici. Qualsiasi lavoro sui fusibili maxi deve essere eseguito da un centro assistenza autorizzato CITROËN o da un’officina specializzata. |
