Citroen Jumper (2006-2022) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën Jumper 2006‑2022, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Citroen Jumper (2006-2018) – schema della scatola dei fusibili
Anno di produzione: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Fusibili accendisigari (prese di alimentazione) sono i fusibili n. 33 (presa 12 V sul retro), F44 (presa accendisigari – 12 V davanti) nella scatola dei fusibili del cruscotto e il fusibile n. 56 (presa 12 V sul retro del passeggero) nella scatola dei fusibili nel montante della porta. Nella versione britannica – fusibile n. 56 (presa 12 V sul retro del passeggero) nella scatola dei fusibili nel montante della porta e i fusibili n. 9 (presa 12 V sul retro), n. 14 (presa 12 V davanti) e n. 15 (accendisigari) nella camera del motore della scatola dei fusibili.
Scatola dei fusibili del cruscotto
Si trova nel cruscotto inferiore (sul lato sinistro).
Comparto passeggeri
Veicoli con volante a sinistra: La scatola dei fusibili si trova nel montante della porta del passeggero (sul lato destro).
Veicoli con volante a destra: La scatola dei fusibili si trova nel montante della porta del conducente (sul lato destro).
Camera del motore
Allentare i dadi e inclinare la scatola per accedere ai fusibili.
Schemi delle scatole dei fusibili
Fusibili accendisigari (prese di alimentazione) sono i fusibili n. 33 (presa 12 V sul retro), F44 (presa accendisigari – 12 V davanti) nella scatola dei fusibili del cruscotto e il fusibile n. 56 (presa 12 V sul retro del passeggero) nella scatola dei fusibili nel montante della porta. Nella versione britannica – fusibile n. 56 (presa 12 V sul retro del passeggero) nella scatola dei fusibili nel montante della porta e i fusibili n. 9 (presa 12 V sul retro), n. 14 (presa 12 V davanti) e n. 15 (accendisigari) nella camera del motore della scatola dei fusibili.
Scatola dei fusibili del cruscotto
Si trova nel cruscotto inferiore (sul lato sinistro).
Comparto passeggeri
Veicoli con volante a sinistra: La scatola dei fusibili si trova nel montante della porta del passeggero (sul lato destro).
Veicoli con volante a destra: La scatola dei fusibili si trova nel montante della porta del conducente (sul lato destro).
Camera del motore
Allentare i dadi e inclinare la scatola per accedere ai fusibili.
2008

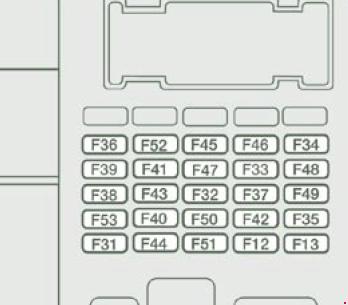

Cruscotto
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto (2008)
Citroen Jumper – fusibili – descrizione
| Nr | Ampere [A] | Assegnazione |
|---|---|---|
| 12 | 7,5 | Faro anabbagliante destro |
| 13 | 7,5 | Faro anabbagliante sinistro;
Regolazione dell’altezza dei fari. |
| 31 | 7,5 | Alimentazione del relè |
| 32 | 10 | Illuminazione interna del minibus;
Luci di emergenza. |
| 33 | 15 | Presa 12 V posteriore |
| 34 | – | Non utilizzato |
| 35 | 7,5 | Luci di retromarcia;
Sensore dell’acqua nel gasolio. |
| 36 | 20 | Blocco/sblocco porte |
| 37 | 10 | Interruttore luci di frenata;
Terza luce di frenata; Cruscotto. |
| 38 | 10 | Relè interni |
| 39 | 10 | Impianto audio;
Presa diagnostica; Sirena d’allerta; Controllo programmabile del riscaldamento ausiliario. |
| 40 | 15 | Sbrinamento: vetro posteriore (lato sinistro), specchietto (lato passeggero) |
| 41 | 15 | Sbrinamento: vetro posteriore (lato destro), specchietto (lato conducente) |
| 42 | 7,5 | Unità di controllo e sensore ABS;
Sensore ESP; Interruttore luci di frenata. |
| 43 | 30 | Motore del tergicristallo anteriore |
| 44 | 20 | Accendisigari – presa 12 V anteriore |
| 45 | 7,5 | Interruttori elettrici per alzacristalli e specchietti (lato conducente);
Alzacristalli elettrici del passeggero. |
| 46 | – | Non utilizzato |
| 47 | 20 | Motore elettrico alzacristallo conducente |
| 48 | 20 | Motore elettrico alzacristallo passeggero |
| 49 | 7,5 | Sensore di pioggia/luminosità;
Impianto audio; Motore elettrico alzacristallo conducente; Allarme; Elementi di controllo sul cruscotto. |
| 50 | 7,5 | Sistema di airbag e pretensionatori |
| 51 | 7,5 | Cronotachigrafo;
Cruise control; Controllo della climatizzazione. |
| 52 | 7,5 | Relè di alimentazione opzionale |
| 53 | 7,5 | Cruscotto;
Luci posteriori antinebbia. |

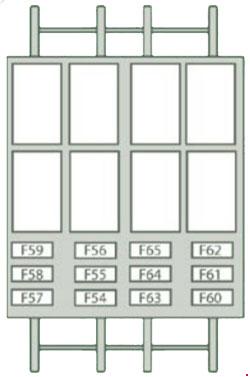

Scatola dei fusibili del montante della porta
Assegnazione dei fusibili nella scatola dei fusibili del montante della porta (2008)
Citroen Jumper – fusibili – descrizione
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| 54 | – | Non utilizzato |
| 55 | 15 | Sedili riscaldati |
| 56 | 15 | Presa 12 V posteriore;
Accendisigari. |
| 57 | 10 | Motore di ventilazione/riscaldamento sotto il sedile del conducente |
| 58 | 10 | Indicatori di direzione |
| 59 | – | Non utilizzato |
| 60 | – | Non utilizzato |
| 61 | – | Non utilizzato |
| 62 | – | Non utilizzato |
| 63 | 10 | Interruttore programmabile per riscaldamento ausiliario |
| 64 | – | Non utilizzato |
| 65 | 30 | Ventilatore riscaldante ausiliario programmabile |

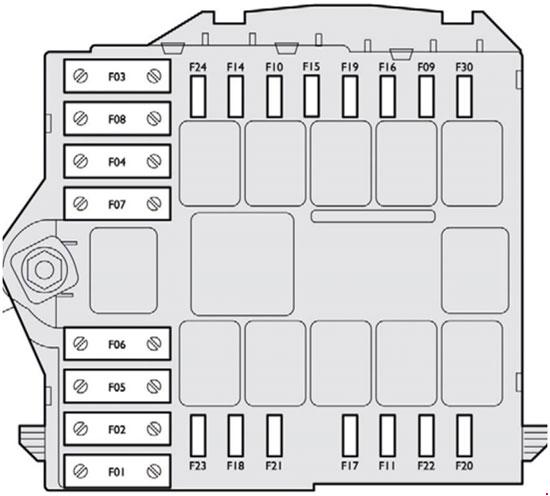

Camera del motore
Assegnazione dei fusibili nella camera del motore (2008)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 40 | Alimentazione pompa ABS/ESP |
| 2 | 50 | Unità di preriscaldamento del gasolio |
| 3 | 30 | Accensione |
| 4 | 20 | Bruciatore programmabile per riscaldamento ausiliario |
| 5 | 20 | Relè programmabile per il controllo del riscaldamento ausiliario |
| 6 | 40/60 | Gruppo ventilatore (alta velocità) |
| 7 | 40/50 | Gruppo ventilatore (bassa velocità) |
| 8 | 40 | Climatizzazione |
| 9 | 20 | Pompa lavavetri anteriore |
| 10 | 15 | Clacson |
| 11 | 7,5 | Unità e relè di preriscaldamento del gasolio |
| 14 | 7,5 | Faro anabbagliante destro |
| 15 | 7,5 | Faro anabbagliante sinistro |
| 16 | 7,5 | Unità di controllo del motore |
| 17 | 10 | Unità di controllo del motore |
| 18 | 7,5 | Unità di controllo del motore |
| 19 | 7,5 | Compressore dell’aria condizionata |
| 20 | 30 | Pompa lavavetri fari |
| 21 | 15 | Alimentazione pompa carburante |
| 22 | 20 | Unità di controllo del motore |
| 23 | 30 | Alimentazione elettrovalvole ABS/ESP |
| 24 | – | Non utilizzato |
| 30 | 15 | Fari anteriori antinebbia |
2011, 2012

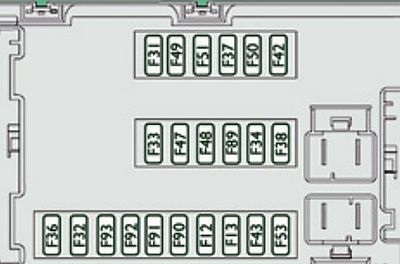

Cruscotto
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto (2011-2012 (Regno Unito))
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| 12 | 7,5 | Faro anabbagliante destro |
| 13 | 7,5 | Faro anabbagliante sinistro |
| 31 | 5 | Alimentazione del relè |
| 32 | 7,5 | Illuminazione interna |
| 33 | 20 | Sensore della batteria |
| 34 | 20 | Illuminazione interna del minibus;
Avviso di pericolo. |
| 36 | 10 | Sistema audio;
Presa diagnostica; Sirena d’allerta; Controllo programmabile del riscaldamento ausiliario; Controllo della climatizzazione; Tachigrafo; Batteria. |
| 37 | 7,5 | Interruttore luci di frenata;
Terza luce di frenata; Cruscotto. |
| 38 | 20 | Chiusura centralizzata |
| 42 | 5 | Controllore e sensore ABS;
Sensore ASR; Sensore ESP; Interruttore luci di frenata. |
| 43 | 20 | Motore del tergicristallo anteriore |
| 47 | 20 | Motore elettrico alzacristallo conducente |
| 48 | 20 | Motore elettrico alzacristallo passeggero |
| 49 | 5 | Sistema audio – elementi di controllo sul cruscotto |
| 50 | 7,5 | Sistema di airbag e pretensionatori |
| 51 | 5 | Tachigrafo;
Cruise control; Controllo della climatizzazione; Luci di retromarcia; Sensore dell’acqua nel gasolio. |
| 53 | 7,5 | Pannello strumenti |
| 89 | – | Non utilizzato |
| 90 | 7,5 | Faro anabbagliante sinistro |
| 91 | 7,5 | Faro anabbagliante destro |
| 92 | 7,5 | Faro anabbagliante sinistro |
| 93 | 7,5 | Faro anabbagliante destro |
Scatola dei fusibili del montante della porta
Assegnazione dei fusibili nella scatola dei fusibili del montante della porta (2011, 2012)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| 54 | – | Non utilizzato |
| 55 | 15 | Sedili riscaldati |
| 56 | 15 | Presa 12 V |
| 57 | 10 | Riscaldamento ausiliario programmabile |
| 58 | 15 | Sbrinamento: pannello posteriore sinistro |
| 59 | 15 | Sbrinamento: pannello posteriore destro |
| 60 | – | Non utilizzato |
| 61 | – | Non utilizzato |
| 62 | – | Non utilizzato |
| 63 | 10 | Controllo aggiuntivo del passeggero posteriore |
| 64 | – | Non utilizzato |
| 65 | 30 | Ventilatore riscaldante ausiliario per il passeggero posteriore |
Camera del motore
Assegnazione dei fusibili nella camera del motore (2016)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 40 | Alimentazione pompa ABS |
| 2 | 50 | Unità di preriscaldamento del gasolio |
| 3 | 30 | Accensione |
| 4 | 40 | Riscaldatore di carburante |
| 5 | 20/50 | Ventilazione della cabina con riscaldamento ausiliario programmabile (+batteria) |
| 6 | 40/60 | Velocità massima del ventilatore della cabina (+batteria) |
| 7 | 40/50/60 | Velocità minima del ventilatore della cabina (+batteria) |
| 8 | 40 | Gruppo ventilatore della cabina (accensione +) |
| 9 | 15 | Presa 12 V posteriore (+batteria) |
| 10 | 15 | Clacson |
| 11 | – | Non utilizzato |
| 14 | 15 | Presa 12 V anteriore (+batteria) |
| 15 | 15 | Accendisigari (+batteria) |
| 16 | – | Non utilizzato |
| 17 | – | Non utilizzato |
| 18 | 7,5 | Unità di controllo del motore (+batteria) |
| 19 | 7,5 | Compressore dell’aria condizionata |
| 20 | 30 | Pompa per lavavetri/fari |
| 21 | 15 | Alimentazione pompa carburante |
| 22 | – | Non utilizzato |
| 23 | 30 | Elettrovalvole ABS |
| 24 | 7,5 | Pannello di interruttori ausiliari;
Controllo e piegatura degli specchietti esterni (interruttore di accensione +). |
| 30 | 15 | Riscaldamento degli specchietti esterni |
Citroen Jumper – schema del fusibile
Anno di produzione: 2019, 2020, 2021.
Fusibili accendisigari (prese di alimentazione) nel Citroen Jumper sono fusibili 15 nella scatola dei fusibili nel vano motore.
Nel veicolo ci sono tre scatole dei fusibili: nel cruscotto a sinistra, nel montante a destra e nel vano motore.

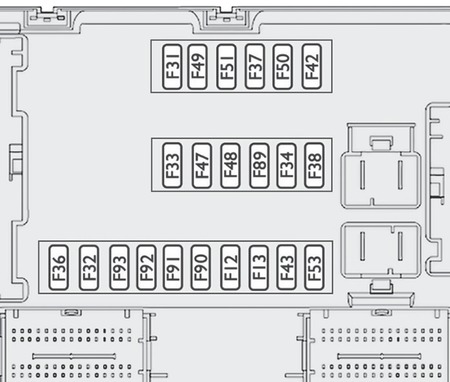

Fusibili a sinistra del cruscotto
| Numero | Amperaggi [A] | Descrizione |
|---|---|---|
| 12 | 7,5 | Faro anabbagliante destro |
| 13 | 7,5 | Faro anabbagliante sinistro |
| 32 | 7,5 | Illuminazione abitacolo (+ batteria) |
| 34 | 7,5 | Illuminazione abitacolo Minibus; Fari di emergenza. |
| 36 | 10 | Sistema audio; Controlli del climatizzatore; Allarme; Tachigrafo; Computer di disconnessione della batteria; Programmatore di riscaldamento supplementare (+ batteria). |
| 37 | 7,5 | Interruttore luci di stop; Terza luce di stop; Cruscotto (+ chiave). |
| 38 | 20 | Chiusura centralizzata (+ batteria) |
| 42 | 5 | Sensore e computer del sistema ABS; Sensore del sistema ASR; Sensore del sistema DSC; Interruttore luci di stop. |
| 43 | 20 | Motore del tergicristallo anteriore (+ chiave) |
| 47 | 20 | Motore del finestrino elettrico lato conducente |
| 48 | 20 | Motore del finestrino elettrico lato passeggero |
| 49 | 5 | Computer assistente parcheggio; Sistema audio; Interruttori al volante; Pannelli di controllo centrali e laterali; Pannello di controllo aggiuntivo; Computer di disconnessione della batteria (+ chiave). |
| 50 | 7,5 | Computer degli airbag e dei pretensionatori delle cinture di sicurezza |
| 51 | 5 | Tachigrafo; Computer di assistenza alla sterzata; Climatizzazione; Luci di retromarcia; Sensore acqua nel filtro del gasolio; Flussometro (+ chiave). |
| 53 | 7,5 | Cruscotto (+ batteria) |
| 90 | 7,5 | Faro abbagliante sinistro |
| 91 | 7,5 | Faro abbagliante destro |
| 92 | 7,5 | Faro fendinebbia sinistro |
| 93 | 7,5 | Faro fendinebbia destro |

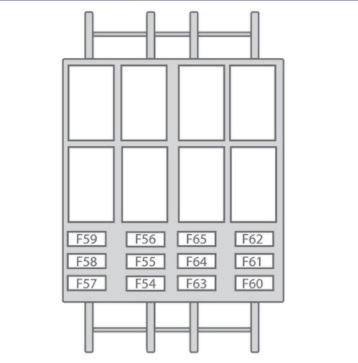

Fusibili nel montante destro
| Numero | Amperaggi [A] | Descrizione |
| 55 | 15 | Riscaldamento sedili |
| 56 | 15 | Presso 12 V vicino al sedile del passeggero posteriore |
| 57 | 10 | Riscaldamento supplementare sotto il sedile |
| 58 | 15 | Sbrinamento del lunotto posteriore a sinistra |
| 59 | 15 | Sbrinamento del lunotto posteriore a destra |
| 63 | 10 | Controllo del riscaldamento supplementare per il passeggero posteriore |
| 65 | 30 | Ventilatore del riscaldamento supplementare per il passeggero posteriore |

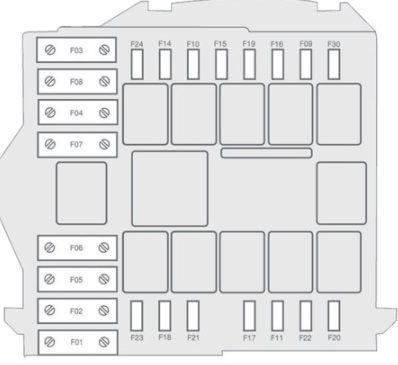

Fusibili nel vano motore
| Numero | Amperaggi [A] | Descrizione |
| 1 | 40 | Alimentazione pompa del sistema ABS |
| 2 | 50 | Modulo del sistema delle candelette |
| 3 | 30 | Chiave di accensione; Motorino di avviamento. |
| 4 | 40 | Riscaldatore del gasolio |
| 5 | 20/50 | Ventilazione dell’abitacolo con riscaldamento supplementare programmabile (+ batteria) |
| 6 | 40/60 | Modulo ventilatore di raffreddamento abitacolo – velocità massima (+ batteria) |
| 7 | 40/50/60 | Modulo ventilatore di raffreddamento abitacolo – velocità minima (+ batteria) |
| 8 | 40 | Modulo ventilatore di raffreddamento abitacolo (+ chiave) |
| 9 | 15 | Presso 12 V sul retro (+ batteria) |
| 10 | 15 | Clacson |
| 14 | 15 | Presso 12 V davanti (+ batteria) |
| 15 | 15 | Accendisigari (+ batteria) |
| 19 | 7,5 | Compressore del sistema di climatizzazione |
| 20 | 30 | Pompa liquido lavavetri e spruzzatori fari |
| 21 | 15 | Alimentazione pompa carburante |
| 23 | 30 | Valvole elettromagnetiche del sistema ABS |
| 24 | 7,5 | Pannello di controllo aggiuntivo – controllo e ripiegamento degli specchietti esterni (+ chiave) |
| 30 | 15 | Sbrinamento degli specchietti retrovisori |
Schema dei fusibili e relè – Citroen Jumper
2022.
Per l’accendisigari (prese di alimentazione) nel Citroen Jumper è responsabile il fusibile 15 nella scatola dei fusibili nel vano motore.
Nel veicolo ci sono tre scatole di fusibili: nel cruscotto a sinistra, nel montante a destra e nel vano motore.
Fusibili sul lato sinistro del cruscotto
| Numero | Amperaggi [A] | Descrizione |
|---|---|---|
| 12 | 7,5 | Faro anabbagliante destro |
| 13 | 7,5 | Faro anabbagliante sinistro |
| 32 | 7,5 | Illuminazione della cabina (+ batteria) |
| 34 | 7,5 | Illuminazione della cabina del Minibus; Fari di emergenza. |
| 36 | 10 | Sistema audio; Elementi di controllo del climatizzatore; Allarme; Tachigrafo; Computer di disconnessione della batteria; Programmatore del riscaldamento ausiliario (+ batteria). |
| 37 | 7,5 | Interruttore delle luci di stop; Terza luce di stop; Cruscotto (+ chiave). |
| 38 | 20 | Chiusura centralizzata (+ batteria) |
| 42 | 5 | Sensore e computer del sistema ABS; Sensore del sistema ASR; Sensore del sistema DSC; Interruttore delle luci di stop. |
| 43 | 20 | Motore del tergicristallo anteriore (+ chiave) |
| 47 | 20 | Motore del finestrino elettrico lato conducente |
| 48 | 20 | Motore del finestrino elettrico lato passeggero |
| 49 | 5 | Computer dell’assistente al parcheggio; Sistema audio; Interruttori al volante; Pannelli di controllo centrali e laterali; Pannello di controllo aggiuntivo; Computer di disconnessione della batteria (+ chiave). |
| 50 | 7,5 | Computer degli airbag e dei pretensionatori delle cinture di sicurezza |
| 51 | 5 | Tachigrafo; Computer di assistenza alla sterzata; Climatizzazione; Luci di retromarcia; Sensore dell’acqua nel filtro del gasolio; Flussometro (+ chiave). |
| 53 | 7,5 | Cruscotto (+ batteria) |
| 90 | 7,5 | Faro abbagliante sinistro |
| 91 | 7,5 | Faro abbagliante destro |
| 92 | 7,5 | Faro fendinebbia sinistro |
| 93 | 7,5 | Faro fendinebbia destro |
Guarda:Citroën Xsara Picasso (1998-2012) – scatola dei fusibili
Fusibili nel montante destro
| Numero | Amperaggi [A] | Descrizione |
| 55 | 15 | Riscaldamento dei sedili |
| 56 | 15 | Presso 12 V per il sedile del passeggero posteriore |
| 57 | 10 | Riscaldamento ausiliario sotto il sedile |
| 58 | 15 | Sbrinamento del lunotto posteriore lato sinistro |
| 59 | 15 | Sbrinamento del lunotto posteriore lato destro |
| 63 | 10 | Controllo del riscaldamento ausiliario per il passeggero posteriore |
| 65 | 30 | Ventilatore del riscaldamento ausiliario per il passeggero posteriore |
Fusibili nel vano motore
| Numero | Amperaggi [A] | Descrizione |
| 1 | 40 | Alimentazione della pompa del sistema ABS |
| 2 | 50 | Modulo del sistema delle candelette |
| 3 | 30 | Chiave di accensione; Motorino di avviamento. |
| 4 | 40 | Riscaldatore del gasolio |
| 5 | 20/50 | Ventilazione della cabina con riscaldamento ausiliario programmabile (+ batteria) |
| 6 | 40/60 | Modulo del ventilatore di raffreddamento della cabina – velocità massima (+ batteria) |
| 7 | 40/50/60 | Modulo del ventilatore di raffreddamento della cabina – velocità minima (+ batteria) |
| 8 | 40 | Modulo del ventilatore di raffreddamento della cabina (+ chiave) |
| 9 | 15 | Presso 12 V sul retro (+ batteria) |
| 10 | 15 | Segnale acustico (clacson) |
| 14 | 15 | Presso 12 V davanti (+ batteria) |
| 15 | 15 | Accendisigari (+ batteria) |
| 19 | 7,5 | Compressore del sistema di climatizzazione |
| 20 | 30 | Pompa del liquido lavavetri e dei fari |
| 21 | 15 | Alimentazione della pompa del carburante |
| 23 | 30 | Valvole elettromagnetiche del sistema ABS |
| 24 | 7,5 | Pannello di controllo aggiuntivo – controllo e piegamento degli specchietti esterni (+ chiave) |
| 30 | 15 | Sbrinamento degli specchietti retrovisori |
