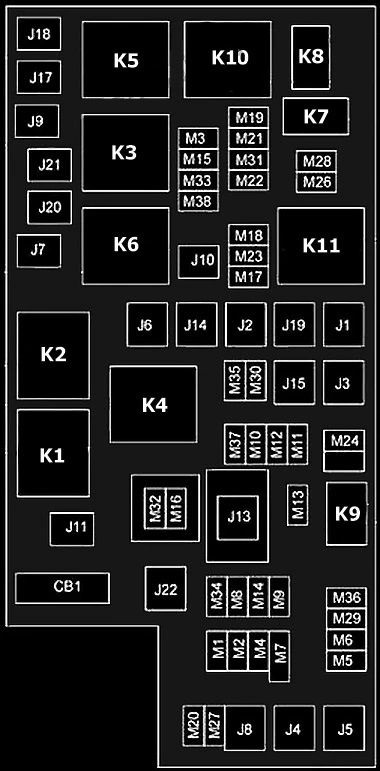

Dodge Journey (2009-2019) – scatola dei fusibili
Schema dei fusibili e relè – Dodge Journey
Riguarda i veicoli nuovi negli anni:
2009, 2010.
I fusibili M6, M7 e M36 nella scatola dei fusibili nel vano motore sono responsabili per l’accendisigari / le prese elettriche nel Dodge Journey.
Il modulo di potenza integrato (IPM) si trova nel vano motore vicino all’assemblaggio del filtro dell’aria.Un’etichetta identificativa per ciascun elemento può essere stampata o impressa sul lato interno della copertura.
| Incavo | Fusibile a cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|
| J1 | 40 A verde | — | Sedile elettrico ripiegabile |
| J2 | 30 Amp Rosa | — | Modulo della scatola di distribuzione — se presente |
| J3 | 30 Amp Rosa | — | Modulo delle porte posteriori |
| J4 | 25 Amp Naturale | — | Nodo della porta del conducente |
| J5 | 25 Amp Naturale | — | Nodo della porta del passeggero |
| J6 | 40 A verde | — | Pompa del sistema antibloccaggio (ABS) / programma elettronico di stabilizzazione (ESP) |
| J7 | 30 Amp Rosa | — | Valvola del sistema antibloccaggio (ABS) / programma elettronico di stabilizzazione (ESP) |
| J8 | 40 A verde | — | Sedile con memoria elettrica — se presente |
| J9 | 40 A verde | — | Motore Flex Fuel/PZEV – se presente |
| J10 | 30 Amp Rosa | — | (se presente) Relè del tergicristallo dei fari – (BUX), valvola di regolazione del collettore |
| J11 | 30 Amp Rosa | — | (se presente) Stabilizzatore/sicurezza Thatchum (BUX)/porte scorrevoli elettriche |
| J13 | 60 A giallo | — | Prelievo dopo lo spegnimento del motore (IOD) Principale |
| J14 | 40 A verde | — | Illuminazione elettrica (EBL) |
| J15 | 30 Amp Rosa | — | Ventilatore posteriore – se presente |
| J17 | 40 A verde | — | Elettromagnete del motor di avviamento |
| J18 | 20 A blu | — | NGC (modulo di controllo del sistema di propulsione)/intervallo della trasmissione |
| J19 | 60 A giallo | — | Motore del ventilatore del radiatore |
| J20 | 30 Amp Rosa | — | Tergicristallo anteriore alto/basso |
| J21 | 20 A blu | — | Spruzzatore anteriore/posteriore |
| J22 | 25 Amp Naturale | Modulo del tetto apribile – se presente | |
| M1 | — | 15 A blu | Luce di stop centrale montata in alto (CHMSL) |
| M2 | — | 20 A giallo | Luci del rimorchio – se presenti |
| M3 | — | 20 A giallo | Asse anteriore/posteriore, AWD Mod |
| M4 | — | 10 A rosso | Traino del rimorchio – se presente |
| M5 | — | 25 Amp Naturale | Inverter di potenza — se presente |
| M6 | — | 20 A giallo | Presso di alimentazione n. 1 / accessori (ACC) Sensore della pioggia |
| M7 | — | 20 A giallo | Presso di alimentazione n. 2 (per scegliere batteria o accessori (ACC)) |
| M8 | — | 20 A giallo | Sedili anteriori riscaldati — se presenti |
| M9 | — | 20 A giallo | Sedili posteriori riscaldati — se presenti |
| M10 | — | 15 A blu | Luci di cortesia/modulo vivavoce (HFM) – se presente, display remoto – se presente, ricevitore audio digitale satellitare (SDARS) – se presente, meccanismo universale per apertura porte garage (UGDO) – se presente, luce di cortesia, sistema di intrattenimento video (VES)™ – Se presente |
| M11 | — | 10 A rosso | Controllo automatico della temperatura (ATC) — se presente, illuminazione sotto il cofano |
| M12 | — | 30 A verde | Radio, amplificatore (AMP) |
| M13 | — | 20 A giallo | Nodo della cabina (CCN), interruttore multifunzionale/modulo sirena, ITM |
| M14 | — | 20 A giallo | Traino del rimorchio (BUX) — se presente |
| M15 | — | 20 A giallo | Specchietto retrovisore con funzione di oscuramento automatico — se presente, sensore a infrarossi (IR) — se presente, interruttore multifunzionale, sistema di monitoraggio della pressione dei pneumatici (TPMS) — se presente, modulo della scatola di distribuzione — se presente |
| M16 | — | 10 A rosso | Controllore di immobilizzazione passeggeri (ORC)/ Modulo di classificazione passeggeri (OCM) |
| M17 | — | 15 A blu | Indicatore di sosta sinistro/laterale/luci di marcia/posteriore, luci di licenza |
| M18 | — | 15 A blu | Indicatore di sosta destro/laterale/luci di marcia/posteriore |
| M19 | — | 25 Amp Naturale | Disattivazione automatica (ASD) #1 e #2 |
| M20 | — | 15 A blu | Centro informazioni elettroniche del veicolo (EVIC) — a seconda dell’equipaggiamento, illuminazione interna, interruttori al volante — a seconda dell’equipaggiamento, gruppo di interruttori |
| M21 | — | 20 A giallo | Disattivazione automatica (ASD) #3 |
| M22 | — | 10 A rosso | Clacson destro |
| M23 | — | 10 A rosso | Clacson sinistro |
| M24 | — | 25 Amp Naturale | Tergicristallo posteriore |
| M25 | — | 20 A giallo | Pompa carburante/pompa di sollevamento del gasolio |
| M26 | — | 10 A rosso | Interruttore di alimentazione dello specchietto/Interruttore della finestra del conducente |
| M27 | — | 10 A rosso | Blocco della colonna dello sterzo, nodo di accensione wireless (WIN)/PEM |
| M28 | — | 10 A rosso | NGC (modulo di controllo del sistema di propulsione) / alimentazione della trasmissione (batt) |
| M29 | — | 10 A rosso | Modulo di classificazione passeggeri (OCM) |
| M30 | — | 15 A blu | Modulo del tergicristallo / specchietto elettrico ripiegabile, J1962 Diag Feed |
| M31 | — | 20 A giallo | Luci di riserva |
| M32 | — | 10 A rosso | Controllore di immobilizzazione passeggeri (ORC) |
| M33 | — | 10 A rosso | Alimentazione della batteria NGC (modulo di controllo del sistema di propulsione)/TCM |
| M34 | — | 10 A rosso | Modulo di assistenza all’alimentazione, modulo HVAC, spruzzatori dei fari, modulo della bussola – se presente, torcia – se presente, ventilatore RAD Diesel |
| M35 | — | 10 A rosso | Specchietti riscaldati – se presenti |
| M36 | — | 20 A giallo | Presso di alimentazione n. 3 (batterie) |
| M37 | — | 10 A rosso | Sistema antibloccaggio (ABS), programma elettronico di stabilizzazione (ESP), interruttore della luce di stop |
| M38 | — | 25 Amp Naturale | Blocco/sblocco dei motori |
| K1 | — | — | Relè di avviamento/accessori di accensione |
| K2 | — | — | Relè di avviamento dell’accensione |
| K3 | — | — | Relè elettromagnetico del motorino di avviamento |
| K4 | — | — | Relè di avviamento/accensione |
| K5 | — | — | (NGC) Relè del modulo di controllo del sistema di propulsione/PCM |
| K6 | — | — | Relè dell’illuminazione elettrica (EBL) |
| K7 | — | — | — |
| K8 | — | — | — |
| K9 | — | — | Relè del ventilatore posteriore |
| K10 | — | — | Relè ASD (alimentazione per M19 e M21) |
| K11 | — | — | Relè a bassa velocità del ventilatore del radiatore |
Dodge Journey (2011-2019) – schema della scatola dei fusibili
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016, 2107, 2018 e 2019.
Fusibili interni
Posizione della scatola dei fusibili
La scheda dei fusibili interna si trova sul lato del passeggero sotto il cruscotto.

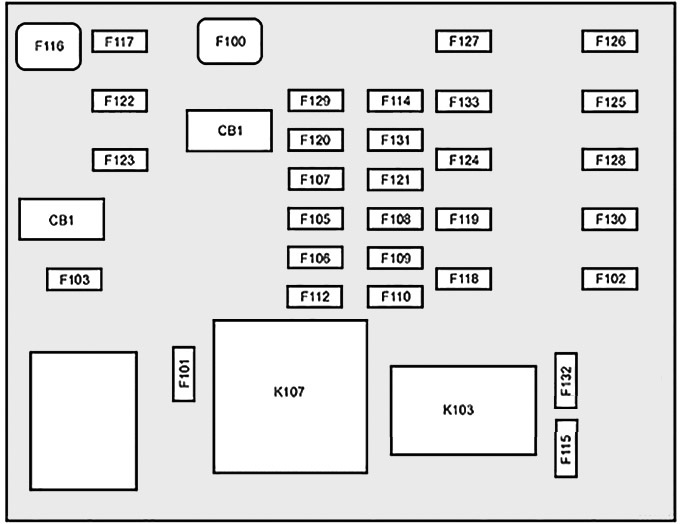

Schema della scatola dei fusibili
| Nr | Fusibile a cartuccia | Mini-fusibile | Descrizione |
|---|---|---|---|
| F100 | 30 A rosa | – | Convertitore 110V AC – Se presente |
| F101 | – | 10 A rosso | Luci interne |
| F102 | – | Giallo 20 Amp | Accendino nel cruscotto / presa di alimentazione posteriore sinistra |
| F103 | – | Giallo 20 Amp | Presa di alimentazione nel contenitore della console;
Presa di alimentazione sul retro della console. |
| F105 | – | Giallo 20 Amp | Sedili riscaldati – se presenti |
| F106 | – | Giallo 20 Amp | Presa di alimentazione posteriore |
| F107 | – | 10 A rosso | Telecamera posteriore – se presente |
| F108 | – | 15 A blu | Cruscotto |
| F109 | – | 10 A rosso | Climatizzazione / HVAC |
| F110 | – | 10 A rosso | Controllo della sicurezza dei passeggeri |
| F112 | – | 10 A rosso | Riserva |
| F114 | – | Giallo 20 Amp | Ventola posteriore / motore HVAC |
| F115 | – | Giallo 20 Amp | Motore del tergicristallo posteriore |
| F116 | 30 A rosa | – | Sbrinatore posteriore (EBL) |
| F117 | – | 10 A rosso | Specchi riscaldati |
| F118 | – | 10 A rosso | Controllo della sicurezza dei passeggeri |
| F119 | – | 10 A rosso | Modulo di controllo della colonna dello sterzo |
| F120 | – | 10 A rosso | Trazione integrale – a seconda dell’equipaggiamento |
| F121 | – | 15 A blu | Modulo di accensione wireless |
| F122 | – | 25 Amp Chiaro | Modulo della porta del conducente |
| F123 | – | 25 Amp Chiaro | Modulo della porta del passeggero |
| F124 | – | 10 A rosso | Specchietti |
| F125 | – | 10 A rosso | Modulo di controllo della colonna dello sterzo |
| F126 | – | 25 Amp Chiaro | Amplificatore audio |
| F127 | – | Giallo 20 Amp | Traino rimorchio – se presente |
| F128 | – | 15 A blu | Radio |
| F129 | – | 15 A blu | Video / DVD – se presente |
| F130 | – | 15 A blu | Climatizzazione / cruscotto |
| F131 | – | 10 A rosso | Assistenza passeggero / Sistema vivavoce – se presente |
| F132 | – | 10 A rosso | Modulo di pressione degli pneumatici |
| F133 | – | 10 A rosso | Gateway di Sicurezza Cibernetica – se presente |
Fusibili sotto il cofano (centro di distribuzione dell’alimentazione)

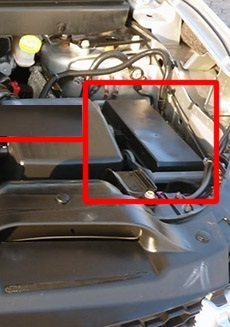

Posizione della scatola dei fusibili
Il centro di distribuzione dell’energia (PDC) si trova nel vano motore.
L’etichetta identificativa di ciascun elemento è stampata all’interno del coperchio.
Schema della scatola dei fusibili

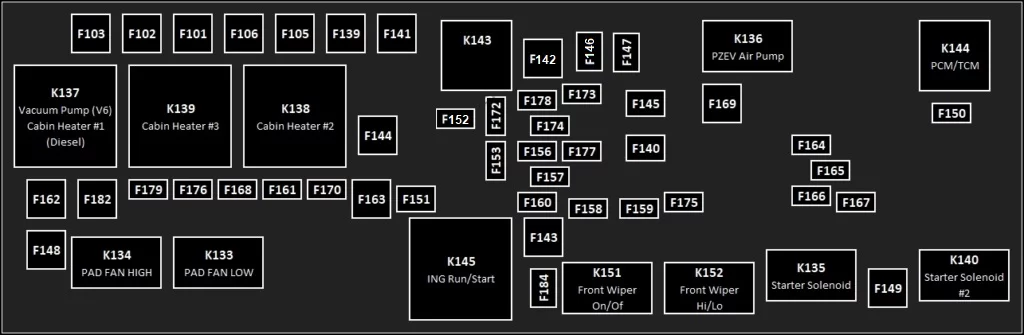

Assegnazione dei fusibili sotto il cofano
| Nr | Fusibile a cartuccia | Mini-fusibile | Descrizione |
|---|---|---|---|
| F101 | 60 Amp giallo | – | Barra di distribuzione dell’alimentazione interna |
| F102 | 60 Amp giallo | – | Barra di distribuzione dell’alimentazione interna |
| F103 | 60 Amp giallo | – | Barra di distribuzione dell’alimentazione interna |
| F105 | 60 Amp giallo | Relè di accensione della barra interna del centro di distribuzione dell’alimentazione | |
| F106 | 60 Amp giallo | – | Centro di distribuzione dell’alimentazione interno;
Relè della barra / accessori. |
| F139 | 40 A verde | – | Ventola del sistema di climatizzazione |
| F140 | 30 A rosa | – | Blocco di alimentazione |
| F141 | 40 A verde | – | Sistema di prevenzione del bloccaggio delle ruote |
| F142 | 40 A verde | – | Candelette – se presenti |
| F143 | 40 A verde | – | Luci esterne 1 |
| F144 | 40 A verde | – | Luci esterne 2 |
| F145 | 30 A rosa | – | Per il computer della carrozzeria – lampada |
| F146 | 30 A rosa | – | Riserva |
| F147 | 30 A rosa | – | Riserva |
| F148 | 40 A verde | – | Motore della ventola del radiatore |
| F149 | 30 A rosa | – | Elettrovalvola del motorino di avviamento |
| F150 | – | 25 Amp Chiaro | Moduli di controllo del gruppo propulsore |
| F151 | 30 A rosa | – | Motore del tergicristallo del faro – se presente |
| F152 | – | 25 Amp Chiaro | Riscaldatore del gasolio – a seconda dell’equipaggiamento |
| F153 | – | Giallo 20 Amp | Pompa carburante |
| F156 | – | 10 A rosso | Freno;
Modulo di controllo elettronico della stabilità. |
| F157 | – | 10 A rosso | Modulo del modulo di trasferimento della potenza – se presente |
| F158 | – | 10 A rosso | Modulo del cofano attivo – se presente |
| F159 | – | 10 A rosso | Riserva |
| F160 | – | Giallo 20 Amp | Luci interne |
| F161 | – | Giallo 20 Amp | Clacson |
| F162 | 40 A rosso / 20 A azzurro | – | Riscaldatore dell’abitacolo n. 1 / pompa a vuoto – se presente |
| F163 | 50 A rosso | – | Riscaldatore dell’abitacolo n. 2 – se presente |
| F164 | – | 25 Amp Chiaro | Disattivazione automatica del sistema di propulsione |
| F165 | – | Giallo 20 Amp | Disattivazione del sistema di propulsione |
| F166 | – | Giallo 20 Amp | Riserva |
| F167 | – | 30 A verde | Disattivazione del sistema di propulsione |
| F168 | – | 10 A rosso | Frizione del climatizzatore |
| F169 | 40 A verde | Emissioni – motore del veicolo a emissioni parzialmente nulle | |
| F170 | 15 A blu | Emissioni – attuatori dei veicoli a emissioni parzialmente nulle | |
| F172 | – | Giallo 20 Amp | Riserva |
| F173 | – | 25 Amp Chiaro | Valvole anti-bloccaggio |
| F174 | – | Giallo 20 Amp | Sirena – se presente |
| F175 | – | 30 A verde | Riserva |
| F176 | – | 10 A rosso | Moduli di controllo del gruppo propulsore |
| F177 | – | Giallo 20 Amp | Modulo di trazione integrale – a seconda dell’equipaggiamento |
| F178 | – | 25 Amp Chiaro | Tettuccio apribile – a seconda dell’equipaggiamento |
| F179 | – | 10 A rosso | Sensore della batteria |
| F181 | 100 A blu | – | Sistema di sterzo elettroidraulico (EHPS) – se presente |
| F182 | 50 A rosso | – | Riscaldatore dell’abitacolo n. 3 – se presente |
| F184 | 30 A rosa | – | Motore del tergicristallo anteriore |
