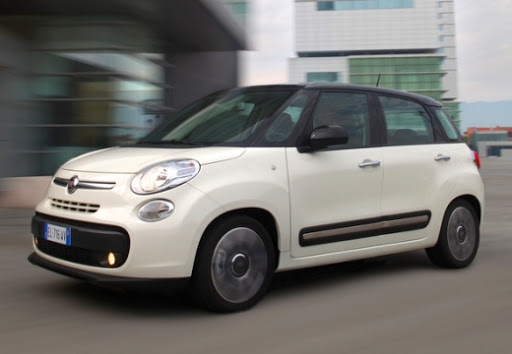

Fiat 500L (2012-2020) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Fiat 500L (2012-2020), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fiat 500L (2012-2016) – schema del fusibile
Anno di produzione: 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Fiat 500L è il fusibile F85 nel quadro fusibili nel vano motore.
Quadro fusibili nel vano motore
Il quadro fusibili si trova accanto alla batteria.
| Descrizione | Nr | Amp [A] |
| Clacson | F10 | 15 |
| Vetro posteriore riscaldato | F20 | 30 |
| Accendisigari / Presa di alimentazione anteriore | F85 | 15 |
| Presa di alimentazione nel bagagliaio | F86 | 15 |
| De-ice degli specchietti esterni | F88 | 7,5 |
Quadro fusibili sotto il cruscotto
| Descrizione | Nr | Amp [A] |
| Vetro posteriore elettrico (lato sinistro) | F33 | 20 |
| Vetro posteriore elettrico (lato destro) | F34 | 20 |
| +30 Radio;
UConnect®; Luci di posizione posteriori (destra e sinistra). |
F36 | 10 |
| Chiusura centralizzata | F38 | 20 |
| Pompa spruzzatore del parabrezza bidirezionale | F43 | 20 |
| Vetro anteriore elettrico (lato conducente) | F47 | 20 |
| Vetro anteriore elettrico (lato passeggero) | f48 | 20 |
| Fari abbaglianti (lato sinistro) | F90 | 7,5 |
| Fari abbaglianti (lato destro) | F91 | 7,5 |
| Faro fendinebbia (lato sinistro) | F92 | 7,5 |
| Faro fendinebbia (lato destro) | F93 | 7,5 |
Quadro fusibili del bagagliaio
L’unità di controllo si trova sul lato sinistro del bagagliaio.
| Descrizione | Nr | Amp [A] |
| Regolatore lombare elettrico del sedile anteriore | F1 | 15 |
| Riscaldatore elettrico del sedile anteriore | F2 | 15 |
| Impianto audio | F3 | 20 |
| Tenda parasole elettrica | F5 | 20 |
| Tetto apribile elettrico | F6 | 20 |
Posizione della scatola dei fusibili
Fusibili sotto il cofano
Il pannello di distribuzione anteriore si trova sul lato destro del vano motore, accanto alla batteria.
Per accedere, premi i ganci di rilascio e rimuovi il coperchio.
Il numero identificativo del componente elettrico corrispondente a ciascun fusibile può essere trovato sul retro del coperchio.
Fusibili interni
Il pannello dei fusibili interni fa parte del modulo di controllo della carrozzeria (BCM) e si trova dietro il coperchio a sinistra del volante.
Fusibili interni posteriori
Il pannello dei fusibili interni posteriori si trova dietro il coperchio sul lato del conducente nella parte posteriore del veicolo.
Fusibili nel vano motore
Assegnazione dei fusibili sotto il cofano (2016)
| Incavo | Fusibile Maxi | Fusibile Mini | Descrizione |
|---|---|---|---|
| F01 | 70 Amp trasparente | – | Controllore della carrozzeria |
| F02 | 60 Amp blu | – | Unità di distribuzione posteriore del controllore della carrozzeria |
| F03 | 20 A giallo | – | Accensione |
| F04 | 40 A arancione | – | Pompa del freno antibloccaggio |
| F05 | 70 Amp trasparente | – | Servosterzo elettrico |
| F06 | 30 A verde | – | Ventilatore del radiatore — bassa velocità |
| F07 | 50 A rosso | – | Ventilatore del radiatore — alta velocità |
| F08 | 40 A arancione | – | Motore del ventilatore |
| F09 | – | 7,5 A Marrone | Trasmissione (DDCT) |
| F09 | – | 5 A Tan | Trasmissione (Aisin) |
| F10 | – | 15 A blu | Clacson |
| F11 | – | 10 A rosso | Sistema di trasmissione |
| F14 | – | 20 A giallo | Pressofusione 115 V |
| F15 | – | 15 A blu | Trasmissione (DDCT) |
| F15 | – | 10 A rosso | Trasmissione (Aisin) |
| F 16 | – | 7,5 A Marrone | Sistema di trasmissione della trasmissione |
| F17 | – | 10 A rosso | Sistema di trasmissione |
| F18 | – | 5 A Tan | Sistema di trasmissione (Multiair — a seconda dell’equipaggiamento) |
| F19 | – | 7,5 A Marrone | Climatizzazione |
| F20 | – | 30 A verde | Deumidificatore posteriore |
| F21 | – | 15 A blu | Pompa del carburante |
| F22 | – | 20 A giallo | Sistema di trasmissione |
| F23 | – | 20 A giallo | Valvole antibloccaggio del freno |
| F30 | – | 5 A Tan | Pompa di avviamento |
| F81 | 70 Amp trasparente | – | PTC (secondario) |
| F82 | 40 A arancione | – | Trasmissione |
| F83 | 40 A arancione | – | PTC (principale) |
| F84 | – | 7,5 A Marrone | Trasmissione |
| F85 | – | 15 A blu | Prese di corrente anteriori 12V |
| F88 | – | 7,5 A Marrone | Specchi riscaldati |
Fusibili interni
| Incavo | Numero | Fusibile Mini | Descrizione |
|---|---|---|---|
| 1 | F12 | 7,5 A Marrone | Fari anabbaglianti destro |
| 2 | F32 | 7,5 A Marrone | Luci di cortesia anteriori e posteriori; Luci di cortesia nel bagagliaio e nelle porte. |
| 3 | F53 | 7,5 A Marrone | Nodo del pannello strumenti |
| 4 | F38 | 20 A giallo | Chiusura centralizzata delle porte |
| 5 | F36 | 15 A blu | Pressofusione diagnostica; Radio dell’auto; Sistema di climatizzazione; TPMS; Tettuccio apribile. |
| 6 | F90 | 7,5 A Marrone | Faro anabbagliante sinistro |
| 7 | F91 | 7,5 A Marrone | Faro anabbagliante destro |
| 8 | F92 | 7,5 A Marrone | Faro fendinebbia sinistro |
| 9 | F93 | 7,5 A Marrone | Faro fendinebbia destro |
| 10 | F42 | 5 A Tan | BSM; ESP. |
| 11 | F33 | 20 A giallo | Finestrino posteriore sinistro del passeggero |
| 12 | F34 | 20 A giallo | Finestrino posteriore destro del passeggero |
| 13 | F43 | 20 A giallo | Rettangolo bidirezionale |
| 14 | F48 | 20 A giallo | Finestrino di alimentazione del passeggero |
| 15 | F13 | 7,5 A Marrone | Faro anabbagliante sinistro, livellamento dei fari |
| 16 | F50 | 7,5 A Marrone | Airbag |
| 17 | F51 | 5 A trasparente | Interruttore radio del veicolo; Sistema di controllo climatico; Luce di stop; Frizione; Retromarcia; Tettuccio apribile; Sensore di parcheggio; Telecamera posteriore. |
| 18 | F37 | 7,5 A Marrone | Interruttore della luce di stop; Nodo del cruscotto. |
| 19 | F49 | 5 A trasparente | Specchio esterno; GPS; Specchio elettrico; Sensore di parcheggio. |
| 20 | F31 | 5 A trasparente | Controllo climatico; Regolazione dei sedili. |
| 21 | F47 | 20 A giallo | Controllore di alimentazione della finestra |
Assegnazione dei fusibili interni posteriori
| Incavo | Numero | Fusibile Mini | Descrizione |
|---|---|---|---|
| 1 | F61 | 15 A blu | Sedili con regolazione lombare |
| 2 | F62 | 15 A blu | Sedili riscaldati |
| 3 | F64 | 20 A giallo | Impianto audio |
| 4 | F65 | 20 A giallo | Tende solari |
| 5 | F66 | 20 A giallo | Tettuccio apribile |
Fiat 500L – schema del fusibile
Anno di produzione: 2017.
Posizione del fusibile
Fusibili sotto il cofano
Il pannello di distribuzione anteriore si trova sul lato destro del vano motore, accanto alla batteria.
Per accedere, premere i ganci di rilascio e rimuovere il coperchio.
Il numero identificativo dell’elemento elettrico corrispondente a ciascun fusibile può essere trovato sul retro del coperchio.
Fusibili interni
Il pannello dei fusibili interni fa parte del modulo di controllo della carrozzeria (BCM) e si trova dietro il coperchio a sinistra del volante.
Fusibili interni posteriori
Il pannello dei fusibili interni posteriori si trova dietro il coperchio sul lato del conducente nella parte posteriore del veicolo.
Fusibili nel vano motore
| Incavo | Fusibile massimo | Mini fusibile | Descrizione |
|---|---|---|---|
| F01 | 70 Amp Tan | – | Controllore della carrozzeria |
| F02 | 60 Amp blu | – | Unità di distribuzione posteriore del controllore della carrozzeria |
| F03 | 20 A giallo | – | Accensione |
| F04 | 40 A arancione | – | Pompa antibloccaggio dei freni |
| F05 | 70 Amp Tan | – | Servosterzo elettrico |
| F06 | 30 A verde | – | Ventola del radiatore — bassa velocità |
| F07 | 50 A rosso | – | Ventola del radiatore — alta velocità |
| F08 | 40 A arancione | – | Motore del ventilatore |
| F09 | – | – | Non utilizzato |
| F09 | – | 5 A Tan | Cambio (Aisin) |
| F10 | – | 15 A blu | Clacson |
| F11 | – | 10 A rosso | Sistema di trasmissione |
| F14 | – | 20 A giallo | Presa di alimentazione 115 V |
| F15 | – | – | Non utilizzato |
| F15 | – | 10 A rosso | Cambio (Aisin) |
| F 16 | – | 7,5 A Marrone | Sistema di trasmissione del cambio |
| F17 | – | 10 A rosso | Sistema di trasmissione |
| F18 | – | 5 A Tan | Sistema di trasmissione (Multiair — a seconda dell’equipaggiamento) |
| F19 | – | 7,5 A Marrone | Climatizzazione |
| F20 | – | 30 A verde | Deumidificatore posteriore |
| F21 | – | 15 A blu | Pompa carburante |
| F22 | – | 20 A giallo | Sistema di trasmissione |
| F23 | – | 20 A giallo | Valvole antibloccaggio dei freni |
| F30 | – | 5 A trasparente | Pompa dopo l’avviamento |
| F81 | 70 Amp trasparente | – | PTC (secondario) |
| F82 | 40 A arancione | – | Cambio |
| F83 | 40 A arancione | – | PTC (principale) |
| F84 | – | 7,5 A Marrone | Cambio |
| F85 | – | 15 A blu | Presa di alimentazione anteriore 12V |
| F88 | – | 7,5 A Marrone | Specchietti riscaldati |
Fusibili interni
| Incavo | Numero | Mini fusibile | Descrizione |
|---|---|---|---|
| 1 | F12 | 7,5 A Marrone | Fari anabbaglianti destro |
| 2 | F32 | 7,5 A Marrone | Luci di cortesia anteriori e posteriori Luci di cortesia nel bagagliaio e nelle porte |
| 3 | F53 | 7,5 A Marrone | Nodo del pannello strumenti |
| 4 | F38 | 20 A giallo | Chiusura centralizzata delle porte |
| 5 | F36 | 15 A blu | Presa di diagnosi; Radio dell’auto; Sistema di climatizzazione; TPMS; Tettuccio apribile. |
| 6 | F90 | 7,5 A Marrone | Faro anabbagliante sinistro |
| 7 | F91 | 7,5 A Marrone | Faro anabbagliante destro |
| 8 | F92 | 7,5 A Marrone | Faro fendinebbia sinistro |
| 9 | F93 | 7,5 A Marrone | Faro fendinebbia destro |
| 10 | F42 | 5 A Tan | BSM, ESP |
| 11 | F33 | 20 A giallo | Finestrino posteriore sinistro del passeggero |
| 12 | F34 | 20 A giallo | Finestrino posteriore destro del passeggero |
| 13 | F43 | 20 A giallo | Finestrino elettrico bidirezionale |
| 14 | F48 | 20 A giallo | Alimentazione finestrino passeggero |
| 15 | F13 | 7,5 A Marrone | Faro anabbagliante sinistro, livellamento dei fari |
| 16 | F50 | 7,5 A Marrone | Airbag |
| 17 | F51 | 5 A Tan | Interruttore radio del veicolo; Sistema di controllo climatico; Luce di stop; Frizione; Retromarcia; Tettuccio apribile; Sensore di parcheggio; Telecamera posteriore. |
| 18 | F37 | 7,5 A Marrone | Interruttore della luce di stop; Nodo del cruscotto. |
| 19 | F49 | 5 A Tan | Specchietto esterno; GPS; Specchietto elettrico; Sensore di parcheggio. |
| 20 | F31 | 5 A Tan | Controllo climatico; Regolazione dei sedili. |
| 21 | F47 | 20 A giallo | Alimentazione del controllore del finestrino |
Assegnazione dei fusibili interni posteriori
| Incavo | Numero | Mini fusibile | Descrizione |
|---|---|---|---|
| 1 | F61 | 15 A blu | Sedili con regolazione lombare |
| 2 | F62 | 15 A blu | Sedili riscaldati |
| 3 | F64 | 20 A giallo | Impianto audio |
| 4 | F65 | 20 A giallo | Tendine parasole |
| 5 | F66 | 20 A giallo | Tettuccio apribile |
Fiat 500L – schema del fusibile
Anno di produzione: 2018, 2019.
Posizione del fusibile
Fusibili sotto il cofano
Il modulo di distribuzione anteriore si trova sul lato destro del vano motore, accanto alla batteria.
Per accedere, premere i ganci di rilascio e rimuovere il coperchio.
Il numero identificativo dell’elemento elettrico corrispondente a ciascun fusibile può essere trovato sul retro del coperchio.
Fusibili interni
Il pannello fusibili interno fa parte del modulo di controllo carrozzeria (BCM) e si trova dietro il coperchio a sinistra del volante.
Fusibili interni posteriori
Il pannello fusibili interno posteriore si trova dietro il coperchio sul lato del conducente nella parte posteriore del veicolo.
Fusibili nel vano motore
| Incavo | Fusibile massimo | Mini fusibile | Descrizione |
|---|---|---|---|
| F01 | 70 Amp Tan | – | Controllore carrozzeria |
| F02 | 60 Amp blu | – | Modulo di distribuzione posteriore del controllore carrozzeria |
| F03 | 20 A giallo | – | Accensione |
| F04 | 40 A arancione | – | Pompa antibloccaggio freni |
| F05 | 70 Amp Tan | – | Servosterzo elettrico |
| F06 | 30 A verde | – | Ventola del radiatore — bassa velocità |
| F07 | 50 A rosso | – | Ventola del radiatore — alta velocità |
| F08 | 40 A arancione | – | Motore del ventilatore |
| F09 | – | 7,5 A Marrone | Cambio (Aisin) |
| F10 | – | 15 A blu | Clacson |
| F11 | – | 10 A rosso | Sistema di trasmissione |
| F14 | – | 20 A giallo | Presso 115 V |
| F15 | – | – | Non utilizzato |
| F15 | – | 10 A rosso | Cambio (Aisin) |
| F 16 | – | 7,5 A Marrone | Sistema di trasmissione del cambio |
| F17 | – | 10 A rosso | Sistema di trasmissione |
| F18 | – | 5 A Tan | Sistema di trasmissione (Multiair — a seconda dell’equipaggiamento) |
| F19 | – | 7,5 A Marrone | Climatizzazione |
| F20 | – | 30 A verde | Lava lunotto posteriore |
| F21 | – | 15 A blu | Pompa carburante |
| F22 | – | 20 A giallo | Sistema di trasmissione |
| F23 | – | 20 A giallo | Valvole antibloccaggio freni |
| F30 | – | 5 A Tan | Pompa di avviamento |
| F81 | 70 Amp Tan | – | PTC (secondario) |
| F83 | 40 A arancione | – | PTC (principale) |
| F85 | – | 15 A blu | Prese di alimentazione anteriori 12V |
| F86 | – | 7,5 A Marrone | Prese di ricarica USB |
| F88 | – | 7,5 A Marrone | Specchietti riscaldati |
Fusibili interni
| Incavo | Numero | Mini fusibile | Descrizione |
|---|---|---|---|
| 1 | F12 | 7,5 A Marrone | Fari anabbaglianti destro |
| 2 | F32 | 7,5 A Marrone | Luci di cortesia anteriori e posteriori; Luci di cortesia nel bagagliaio e nelle porte. |
| 3 | F53 | 7,5 A Marrone | Nodo del pannello strumenti |
| 4 | F38 | 20 A giallo | Chiusura centralizzata delle porte |
| 5 | F36 | 15 A blu | Presa diagnostica; Radio dell’auto; Sistema di climatizzazione; TPMS; Tettuccio apribile. |
| 6 | F90 | 7,5 A Marrone | Faro anabbagliante sinistro |
| 7 | F91 | 7,5 A Marrone | Faro anabbagliante destro |
| 8 | F92 | 7,5 A Marrone | Faro fendinebbia sinistro |
| 9 | F93 | 7,5 A Marrone | Faro fendinebbia destro |
| 10 | F42 | 5 A Tan | BSM, ESP |
| 11 | F33 | 20 A giallo | Finestrino posteriore sinistro del passeggero |
| 12 | F34 | 20 A giallo | Finestrino posteriore destro del passeggero |
| 13 | F43 | 20 A giallo | Sottopannello bidirezionale |
| 14 | F48 | 20 A giallo | Finestrino passeggero |
| 15 | F13 | 7,5 A Marrone | Fari anabbaglianti sinistro; Regolazione dei fari. |
| 16 | F50 | 7,5 A Marrone | Airbag |
| 17 | F51 | 5 A Tan | Interruttore radio del veicolo; Sistema di controllo climatico; Luce di stop; Frizione; Retromarcia; Tettuccio apribile; Sensore di parcheggio; Telecamera posteriore. |
| 18 | F37 | 7,5 A Marrone | Interruttore luce di stop; Nodo del cruscotto. |
| 19 | F49 | 5 A Tan | Specchietto esterno; GPS; Specchietto elettrico; Sensore di parcheggio. |
| 20 | F31 | 5 A Tan | Controllo climatico; Regolazione dei sedili. |
| 21 | F47 | 20 A giallo | Controllore di alimentazione del finestrino |
Assegnazione dei fusibili interni posteriori
| Incavo | Numero | Mini fusibile | Descrizione |
|---|---|---|---|
| 1 | F61 | 15 A blu | Sedili con regolazione lombare |
| 2 | F62 | 15 A blu | Sedili riscaldati |
| 3 | F64 | 20 A giallo | Impianto audio |
| 4 | F65 | 20 A giallo | Tendine parasole |
| 5 | F66 | 20 A giallo | Tettuccio apribile |
Fiat 500L – schema del fusibile
Anno di produzione: 2020.
Scatola dei fusibili nel vano motore
L’unità di distribuzione anteriore si trova sul lato destro del vano motore, accanto alla batteria. Per accedere ai fusibili, premi i ganci di rilascio e rimuovi il coperchio.
Unità di distribuzione anteriore
Il numero identificativo dell’elemento elettrico corrispondente a ciascun fusibile può essere trovato sul retro del coperchio.
| Incavo | Fusibile massimo | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | – | Controllore di carrozzeria |
| F02 | 60 Amp blu | – | Unità di distribuzione posteriore del controllore di carrozzeria |
| F03 | 20 A giallo | – | Accensione |
| F04 | 40 A arancione | – | Pompa del freno antibloccaggio |
| F05 | 70 Amp Tan | – | Servosterzo elettrico |
| F06 | 30 A verde | – | Ventola del radiatore – bassa velocità |
| F07 | 50 A rosso | – | Ventola del radiatore – alta velocità |
| F08 | 40 A arancione | – | Motore del ventilatore |
| F09 | – | 7,5 A Marrone | Trasmissione (Aisin) |
| F10 | – | 15 A blu | Clacson |
| F11 | – | 10 A rosso | Sistema di trasmissione |
| F15 | – | 10 A rosso | Trasmissione (Aisin) |
| F 16 | – | 7,5 A Marrone | Sistema di trasmissione della scatola dei cambi |
| F17 | – | 10 A rosso | Sistema di trasmissione |
| F18 | – | 5 A Tan | Sistema di trasmissione (Multi-Air – a seconda dell’equipaggiamento) |
| F19 | – | 7,5 A Marrone | Climatizzazione |
| F20 | – | 30 A verde | Sbrinatore posteriore |
| F21 | – | 15 A blu | Pompa carburante |
| F22 | – | 20 A giallo | Sistema di trasmissione |
| F23 | – | 20 A giallo | Valvole antibloccaggio del freno |
| F30 | – | 5 A Tan | Dopo l’attivazione della pompa |
| F81 | 70 Amp Tan | – | PTC (secondario) |
| F83 | 40 A arancione | – | PTC (principale) |
| F85 | – | 15 A blu | Prese di alimentazione anteriori 12 V |
| F86 | – | 7,5 A Marrone | Prese di ricarica USB |
| F88 | – | 7,5 A Marrone | Specchi riscaldati |
Fusibili interni
La scheda dei fusibili interna fa parte del modulo di controllo della carrozzeria (BCM) e si trova sul lato del conducente sotto il cruscotto. Per accedere ai fusibili, tirare il coperchio.
Pannello interno dei fusibili
Posizioni degli incavi del pannello dei fusibili
| Incavo | Numero fusibile veicolo | Mini fusibile | Descrizione |
| 1 | F12 | 7,5 A Marrone | Fascio morto destro |
| 2 | F32 | 7,5 A Marrone | Illuminazione interna anteriore e posteriore Luci nel bagagliaio e nelle porte |
| 3 | F53 | 7,5 A Marrone | Nodo del pannello strumenti |
| 4 | F38 | 20 A giallo | Chiusura centralizzata delle porte |
| 5 | F36 | 15 A blu | Presa di diagnosi, radio dell’auto, sistema di climatizzazione, TPMS, tetto apribile |
| 6 | F90 | 7,5 A Marrone | Faro anabbagliante sinistro |
| 7 | F91 | 7,5 A Marrone | Faro anabbagliante destro |
| 8 | F92 | 7,5 A Marrone | Faro fendinebbia sinistro |
| 9 | F93 | 7,5 A Marrone | Faro fendinebbia destro |
| 10 | F42 | 5 A Tan | BSM, ESP |
| 11 | F33 | 20 A giallo | Finestrino posteriore sinistro |
| 12 | F34 | 20 A giallo | Finestrino posteriore destro |
| 13 | F43 | 20 A giallo | Rettangolo bidirezionale |
| 14 | F48 | 20 A giallo | Finestrino di alimentazione passeggero |
| 15 | F13 | 7,5 A Marrone | Faro anabbagliante sinistro, regolazione dei fari |
| 16 | F50 | 7,5 A Marrone | Airbag |
| 17 | F51 | 5 A Tan | Interruttore radio veicolo, sistema di controllo climatico, luce di stop, retromarcia, tetto apribile, sensore di parcheggio, telecamera posteriore |
| 18 | F37 | 7,5 A Marrone | Interruttore luce di stop, nodo del cruscotto |
| 19 | F49 | 5 A Tan | Specchio esterno, GPS, specchio elettrico, sensore di parcheggio |
| 20 | F31 | 5 A Tan | Controllo climatico, regolazione dei sedili |
| 21 | F47 | 20 A giallo | Finestrino di alimentazione del conducente |
Fusibili interni posteriori
Il pannello interno dei fusibili posteriori si trova sul lato del conducente nel vano posteriore. Per accedere ai fusibili, tirare il coperchio.
Pannello dei fusibili posteriori
| Incavo | Numero fusibile veicolo | Mini fusibile | Descrizione |
| 1 | F61 | 15 A blu | Sedili con regolazione lombare |
| 2 | F62 | 15 A blu | Sedili riscaldati |
| 3 | F64 | 20 A giallo | Impianto audio |
| 4 | F65 | 20 A giallo | Tendine parasole |
| 5 | F66 | 20 A giallo | Tetto apribile |
