Fiat 500X (2014-2021) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Fiat 500X (2014-2021), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fiat 500X – schema del fusibile
Anno di produzione: 2014, 2015.
Posizione della scatola dei fusibili
I fusibili sono raggruppati in scatole dei fusibili situate nel vano motore, sotto il cruscotto e all’interno del rivestimento laterale sinistro del bagagliaio.

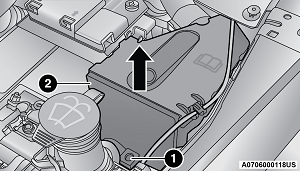

Scatola dei fusibili sotto il cofano
Si trova sul lato sinistro del vano motore.
Scatola dei fusibili del cruscotto (Centro fusibili del computer di bordo)
Il controllore si trova sul lato sinistro della colonna dello sterzo nella parte inferiore del cruscotto.
Scatola dei fusibili nel bagagliaio/modulo di distribuzione dei relè
Si trova sul lato sinistro del bagagliaio.
Scatola dei fusibili sotto il cofano
Assegnazione dei fusibili nella scatola dei fusibili sotto il cofano (2015)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F10 | 10 | Clacson |
| F84 | 20 | Alimentazione per accendisigari/presa di corrente |

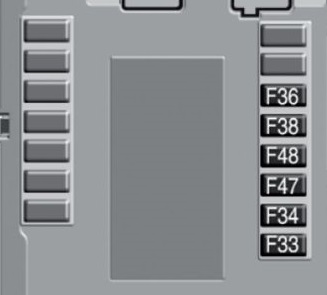

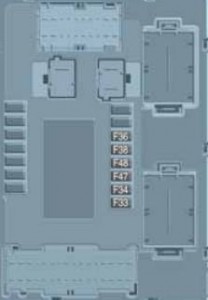

Scatola dei fusibili del cruscotto
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto (2015)
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F33 | 20 | Finestrino anteriore elettrico (lato passeggero) |
| F34 | 20 | Finestrino anteriore elettrico (lato conducente) |
| F36 | 15 | Alimentazione del sistema Uconnect, sistema di climatizzazione, ripiegamento degli specchietti esterni elettrici, sistema EOBD, porta USB/presa AUX, luci di lettura posteriori (versioni con tetto apribile) |
| F38 | 20 | Dispositivo Dead Lock (sblocco delle porte lato conducente per versioni/mercati previsti)/sblocco porte/chiusura centralizzata/sblocco elettrico del portellone posteriore |
| F47 | 20 | Finestrino posteriore elettrico sinistro |
| F48 | 20 | Finestrino posteriore elettrico destro |
Scatola dei fusibili nel bagagliaio
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F2 | 20 | Impianto audio |
| F3 | 20 | Tettuccio elettrico |
| F4 | 7,5 | Regolazione elettrica del supporto lombare del sedile anteriore (lato conducente) |
| F5 | 30 | Regolazione elettrica del sedile anteriore (lato conducente) |
| F6 | 7,5 | Regolazione elettrica del sedile anteriore (lato conducente e passeggero) |
| F7 | 30 | Regolazione elettrica del supporto lombare del sedile anteriore (lato conducente e passeggero) |
Fiat 500X (dal 2014) – schema del fusibile

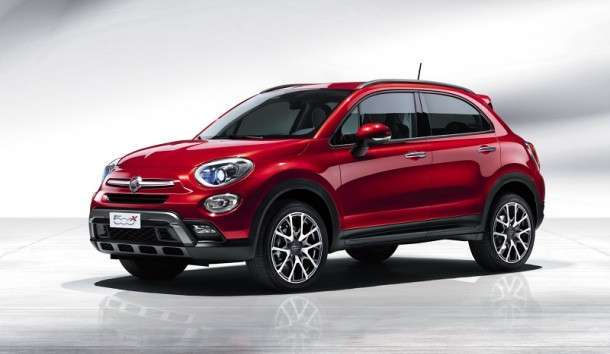

Fiat 500X è il successore della Fiat Sedici. È un piccolo SUV prodotto dal 2014. Naturalmente c’è un riferimento alla Fiat 500. Il marchio italiano ha precedentemente lanciato sul mercato anche il modello 500L. L’auto è stata progettata da Roberto Giolito. Dal punto di vista tecnologico, il suo gemello è il Jeep Renegade (entrambi i marchi appartengono allo stesso gruppo).
Anno di produzione: 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Fiat 500X (2014-2016) è il fusibile F84 nel quadro fusibili nel vano motore.
Quadro fusibili nel vano motore
Il quadro fusibili si trova accanto alla batteria.
| Descrizione | Nr | Amp [A] |
| Clacson | F10 | 10 |
| Alimentatore per accendisigari / presa di alimentazione | F84 | 20 |
Quadro fusibili nel cruscotto
Il quadro fusibili si trova vicino al lato sinistro della colonna dello sterzo.
| Descrizione | Nr | Amp [A] |
| Finestrino anteriore elettrico (dal lato del passeggero). | F33 | 20 |
| Finestrino anteriore elettrico (dal lato del conducente). | F34 | 20 |
| Alimentazione del sistema Uconnect™, sistema di climatizzazione, chiusura elettrica degli specchietti laterali, sistema EOBD, porta USB, presa AUX, luci di lettura posteriori laterali (versioni con tetto apribile). | F36 | 15 |
| Dispositivo Dead Lock (sblocco della porta dal lato del conducente); Sblocco della porta; Chiusura centralizzata; Sblocco elettrico del portellone posteriore. | F38 | 20 |
| Finestrino posteriore sinistro elettrico | F47 | 20 |
| Finestrino posteriore destro elettrico | F48 | 20 |
Quadro fusibili nel bagagliaio
La configurazione del bagagliaio può variare a seconda dell’equipaggiamento del veicolo.
| Descrizione | Nr | Amp [A] |
| Impianto audio | F2 | 20 |
| Tetto solare elettrico | F3 | 20 |
| Regolazione elettrica lombare del sedile anteriore (guida per il conducente). | F4 | 7,5 |
| Regolazione elettrica del sedile anteriore (dal lato del conducente). | F5 | 30 |
| Regolazione elettrica dei sedili anteriori (dal lato del conducente e del passeggero). | F6 | 7,5 |
| Regolazione elettrica lombare dei sedili anteriori (dal lato del conducente e del passeggero). | F7 | 30 |
Fiat 500X – schema del fusibile
Anno di produzione: 2016.
Posizione della scatola dei fusibili
I fusibili sono raggruppati in scatole dei fusibili situate nel vano motore, sotto il cruscotto e all’interno del rivestimento laterale sinistro del bagagliaio.
Scatola dei fusibili sotto il cofano
Si trova sul lato sinistro del vano motore.
Scatola dei fusibili del cruscotto (Centro fusibili del computer di bordo)
Il modulo si trova sul lato sinistro della colonna dello sterzo nella parte inferiore del cruscotto.
Scatola dei fusibili nel bagagliaio/modulo di distribuzione dei relè
Si trova sul lato sinistro del bagagliaio.

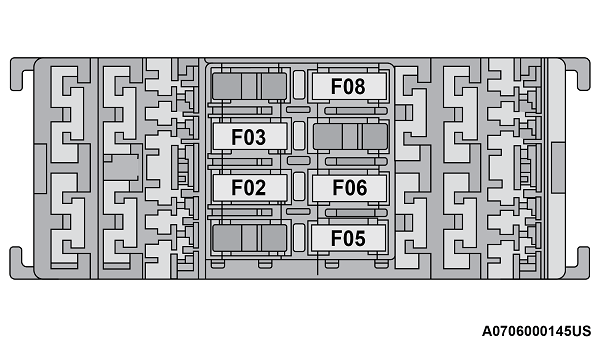

Scatola dei fusibili sotto il cofano
Assegnazione dei fusibili nella scatola dei fusibili Underhood (2016, 2017)
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|---|
| F01 | 70 Amp Tan | — | — | Computer del modulo carrozzeria |
| F02 | 60 Amp blu | — | — | Modulo Body Computer, unità di distribuzione posteriori |
| F03 | — | 20 A blu | — | Controllore dell’alimentazione Body Computer |
| F04 | — | 30 Amp Rosa | — | Modulo elettronico di controllo freni |
| F05 | 70 Amp Tan | — | — | Servosterzo elettrico |
| F06 | 20 A giallo | — | — | Ventola di raffreddamento motore |
| F07 | 50 A rosso | — | — | Ventola di raffreddamento motore |
| F08 | — | 30 Amp Rosa | — | Cambio automatico, GSM |
| F09 | — | — | 5 A Tan | Motore del modulo di controllo |
| F10 | — | — | 10 A rosso | Clacson |
| F11 | — | — | 10 A rosso | Fornire carico secondario |
| F14 | — | — | 5 A Tan | Potenza della pompa “Dopo l’avvio” |
| F15 | 40 A arancione | — | — | Pompa del modulo di controllo freni |
| F 16 | — | — | 5 A Tan | Potenza del modulo di controllo motore, cambio automatico |
| F17 | — | — | 10 A rosso 15 A blu | Carichi principali di alimentazione (1,4 l) Carichi di alimentazione di base (2,4 l) |
| F18 | — | — | 30 A verde | Potenza della trazione integrale |
| F19 | — | — | 7,5 A Marrone | Compressore dell’aria condizionata |
| F20 | — | — | 5 A Tan | Trazione integrale elettronica |
| F21 | — | — | 15 A blu | Pompa carburante |
| F22 | — | — | 20 A giallo | Motore del modulo di controllo potenza |
| F23 | — | — | 20 A giallo (installato dal cliente) | Presso il punto di alimentazione (alimentazione della batteria) |
| F24 | — | — | 15 A blu | Cambio automatico con alimentazione dell’unità elettronica |
| F30 | — | — | 30 A verde | Parabrezza riscaldato — se presente come equipaggiamento |
| F83 | — | 40 A verde | — | Ventola dell’aria condizionata |
| F84 | — | — | 20 A giallo | Presso il punto di alimentazione (alimentato dall’accensione) |
| F87 | — | — | 5 A Tan | Cambio automatico leva del cambio |
| F88 | — | — | 7,5 A Marrone | Specchietti esterni riscaldati |
| F89 | — | 30 Amp Rosa | — | Finestrino posteriore riscaldato |
| F90 | — | — | 5 A Tan | Sensore IBS (stato di carica della batteria) |

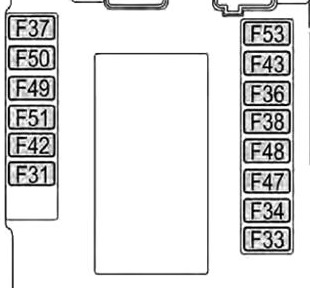

Scatola dei fusibili del cruscotto
| Incavo | Amperaggi [A] | Descrizione |
|---|---|---|
| F31 | 7,5 A Marrone | Ventola Aria Condizionata, Presso il punto di alimentazione |
| F33 | 20 A giallo | Finestra anteriore elettrica (lato passeggero) |
| F34 | 20 A giallo | Finestrino anteriore elettrico (lato conducente) |
| F36 | 15 A blu | Alimentazione sistema Uconnect, aria condizionata, porta USB, illuminazione interna posteriore in caso di tetto aperto, porta EOBD |
| F37 | 10 A rosso | Sistema di avviso di collisione frontale Power Forward, trazione integrale (AWD), IPC, interruttori del pannello centrale, interruttore del pedale del freno (NC) |
| F38 | 20 A giallo | Chiusura centralizzata |
| F42 | 7,5 A Marrone | BSM – Modulo di controllo freno, EPS – Servosterzo elettrico |
| F43 | 20 A giallo | Pompa lavavetri bidirezionale |
| F47 | 20 A giallo | Finestra posteriore elettrica (lato conducente) |
| F48 | 20 A giallo | Finestra posteriore elettrica (lato passeggero) |
| F49 | 7,5 A Marrone | Alimentazione ParkSense, luci puntiformi cupola anteriore, specchietto retrovisore elettrocromatico, sedili anteriori riscaldati |
| F50 | 7,5 A Marrone | Alimentazione airbag |
| F51 | 7,5 A Marrone | Compressore dell’aria condizionata, cambio automatico con scheda, telecamera posteriore, aria condizionata, LDW – avviso di uscita dalla corsia, ASS – interruttore ausiliario del pannello, DSU – modulo selettore della direzione di marcia, interruttore della retromarcia, specchietti laterali e sbrinamento del lunotto posteriore |
| F53 | 7,5 A Marrone | Alimentazione IPC/dispositivo di avviamento/sistema Keyless Enter-N-Go, interruttore del pedale del freno (NA), EPB — freno di stazionamento elettrico |
Scatola dei fusibili nel bagagliaio
| Incavo | Amperaggi [A] | Descrizione |
|---|---|---|
| F2 | 20 A giallo | Sistema audio |
| F3 | 20 A giallo | Tettuccio apribile elettrico |
| F5 | 30 A verde | Sedile elettrico (lato conducente) |
| F6 | 7,5 A Marrone | Sedile elettrico (lato conducente) Regolazione lombare |
| F8 | 20 A giallo | Riscaldamento dei sedili anteriori |
Fiat 500X – schema del quadro fusibili
Anno di produzione: 2017.
Posizione del quadro fusibili
I fusibili sono raggruppati in quadri fusibili situati nel vano motore, sotto il cruscotto e all’interno del rivestimento laterale sinistro del bagagliaio.
Quadro fusibili sotto il cofano
Si trova sul lato sinistro del vano motore.
Quadro fusibili del cruscotto (Centro fusibili del computer di bordo)
Il modulo si trova sul lato sinistro della colonna dello sterzo nella parte inferiore del cruscotto.
Quadro fusibili nel bagagliaio/modulo di distribuzione relè
Si trova sul lato sinistro del bagagliaio.

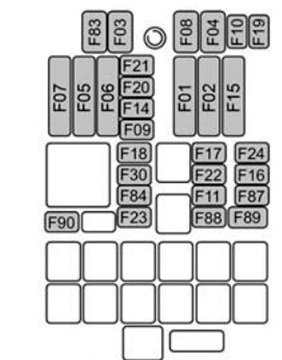

Quadro fusibili sotto il cofano
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|---|
| F01 | 70 Amp Tan | — | — | Computer del modulo carrozzeria |
| F02 | 60 Amp blu | — | — | Modulo Body Computer, unità di distribuzione posteriore |
| F03 | — | 20 A blu | — | Controllore dell’alimentazione del Body Computer |
| F04 | — | 30 Amp Rosa | — | Modulo elettronico di controllo dei freni |
| F05 | 70 Amp Tan | — | — | Servosterzo elettrico |
| F06 | 20 A giallo | — | — | Ventola di raffreddamento del motore |
| F07 | 50 A rosso | — | — | Ventola di raffreddamento del motore |
| F08 | — | 30 Amp Rosa | — | Cambio automatico, GSM |
| F09 | — | — | 5 A Tan | Motore del modulo di controllo |
| F10 | — | — | 10 A rosso | Clacson |
| F11 | — | — | 10 A rosso | Fornire carico secondario |
| F14 | — | — | 5 A Tan | Potenza della pompa “Dopo l’avvio” |
| F15 | 40 A arancione | — | — | Pompa del modulo di controllo dei freni |
| F 16 | — | — | 5 A Tan | Potenza del modulo di controllo del motore, cambio automatico |
| F17 | — | — | 10 A rosso 15 A blu | Carichi principali di alimentazione (1,4 l) Carichi di alimentazione di base (2,4 l) |
| F18 | — | — | 30 A verde | Potenza della trazione integrale |
| F19 | — | — | 7,5 A Marrone | Compressore dell’aria condizionata |
| F20 | — | — | 5 A Tan | Trazione integrale elettronica |
| F21 | — | — | 15 A blu | Pompa carburante |
| F22 | — | — | 20 A giallo | Motore del modulo di controllo della potenza |
| F23 | — | — | 20 A giallo (installato dal cliente) | Presso il punto di alimentazione (alimentazione della batteria) |
| F24 | — | — | 15 A blu | Cambio automatico con alimentazione dell’unità elettronica |
| F30 | — | — | 30 A verde | Parabrezza riscaldato — se presente come equipaggiamento |
| F83 | — | 40 A verde | — | Ventola dell’aria condizionata |
| F84 | — | — | 20 A giallo | Presso il punto di alimentazione (alimentato dall’accensione) |
| F87 | — | — | 5 A Tan | Cambio automatico leva del cambio |
| F88 | — | — | 7,5 A Marrone | Specchietti esterni riscaldati |
| F89 | — | 30 Amp Rosa | — | Finestrino posteriore riscaldato |
| F90 | — | — | 5 A Tan | Sensore IBS (stato di carica della batteria) |
Quadro fusibili del cruscotto
| Incavo | Amperi [A] | Descrizione |
|---|---|---|
| F31 | 7,5 A Marrone | Ventola dell’aria condizionata, Presso il punto di alimentazione |
| F33 | 20 A giallo | Finestra anteriore elettricamente controllata (lato passeggero) |
| F34 | 20 A giallo | Finestra anteriore elettrica (lato conducente) |
| F36 | 15 A blu | Alimentazione del sistema Uconnect, aria condizionata, porta USB, illuminazione interna posteriore in caso di tetto aperto, porta EOBD |
| F37 | 10 A rosso | Sistema di avviso di collisione frontale Power Forward, trazione integrale (AWD), IPC, interruttori del pannello centrale, interruttore del pedale del freno (NC) |
| F38 | 20 A giallo | Chiusura centralizzata |
| F42 | 7,5 A Marrone | BSM – Modulo di controllo dei freni, EPS – Servosterzo elettrico |
| F43 | 20 A giallo | Pompa lavavetri bidirezionale |
| F47 | 20 A giallo | Finestra posteriore elettricamente controllata (lato conducente) |
| F48 | 20 A giallo | Finestra posteriore elettricamente controllata (lato passeggero) |
| F49 | 7,5 A Marrone | Alimentazione ParkSense, luci puntuali del tetto anteriore, specchietto retrovisore elettrocromatico, sedili anteriori riscaldati |
| F50 | 7,5 A Marrone | Alimentazione dell’airbag |
| F51 | 7,5 A Marrone | Compressore dell’aria condizionata, cambio automatico con scheda, telecamera posteriore, aria condizionata, LDW – avviso di uscita dalla corsia, ASS – interruttore ausiliario del pannello, DSU – modulo selettore della direzione di marcia, interruttore della retromarcia, specchietti laterali e sbrinamento del lunotto posteriore |
| F53 | 7,5 A Marrone | Alimentazione IPC/dispositivo di avviamento/sistema Keyless Enter-N-Go, interruttore del pedale del freno (NA), EPB — freno di stazionamento elettrico |
Quadro fusibili nel bagagliaio
| Incavo | Amperi [A] | Descrizione |
|---|---|---|
| F2 | 20 A giallo | Sistema audio |
| F3 | 20 A giallo | Tettuccio apribile elettrico |
| F5 | 30 A verde | Sedile elettrico (lato conducente) |
| F6 | 7,5 A Marrone | Sedile elettrico (lato conducente) Regolazione lombare |
| F8 | 20 A giallo | Riscaldamento dei sedili anteriori |
Fiat 500X – schema del quadro fusibili
Anno di produzione: 2018, 2019.
Posizione del quadro fusibili
I fusibili sono raggruppati in quadri fusibili situati nel vano motore, sotto il cruscotto e all’interno del rivestimento laterale sinistro del bagagliaio.

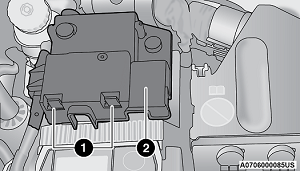

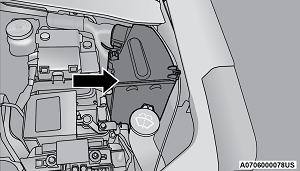

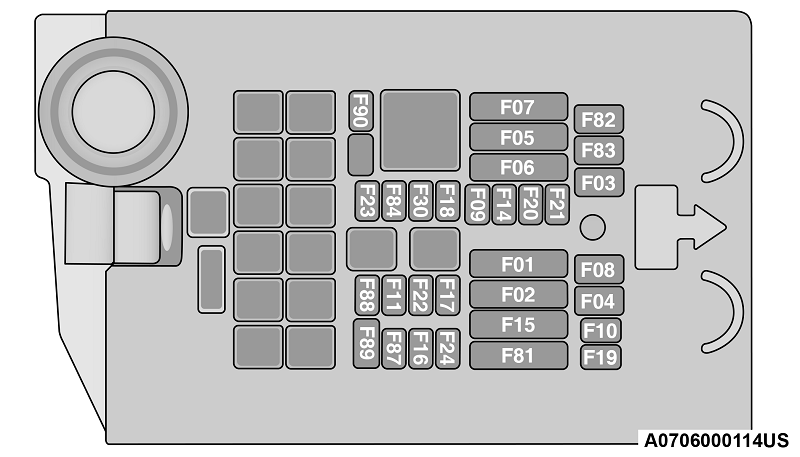

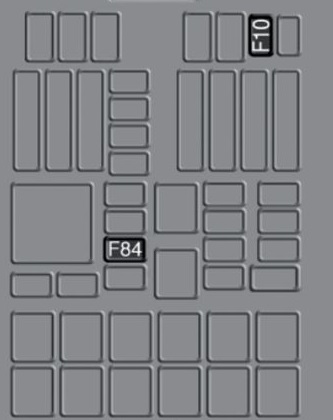

Quadro fusibili sotto il cofano
Si trova sul lato sinistro del vano motore.

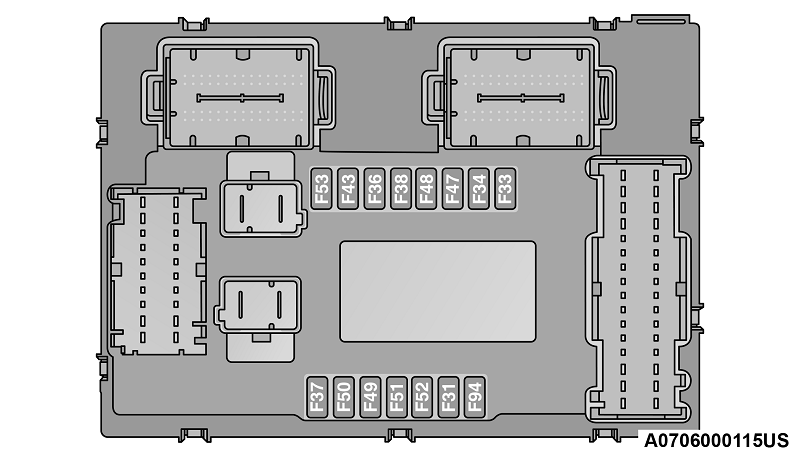

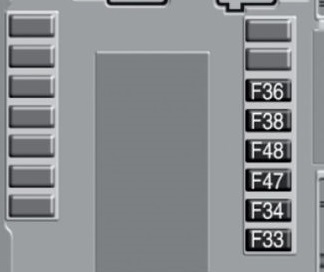

Quadro fusibili del cruscotto (Centro fusibili del computer di bordo)
Il modulo di controllo si trova sul lato sinistro della colonna dello sterzo nella parte inferiore del cruscotto.
Quadro fusibili nel bagagliaio/modulo di distribuzione relè
Si trova sul lato sinistro del bagagliaio.
Quadro fusibili sotto il cofano
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F10 | 10 | Clacson |
| F84 | 20 | Alimentazione per accendisigari/presa di alimentazione |
Quadro fusibili del cruscotto
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F33 | 20 | Finestrino anteriore elettrico (lato passeggero) |
| F34 | 20 | Finestrino anteriore elettrico (lato conducente) |
| F36 | 15 | Alimentazione per il sistema Uconnect, sistema di climatizzazione, ripiegamento elettrico degli specchietti esterni, sistema EOBD, porta USB/presa AUX, luci di lettura posteriori (versioni con tetto apribile) |
| F38 | 20 | Dispositivo Dead Lock (sblocco della porta lato conducente per versioni/mercati dove previsto)/sblocco porte/chiusura centralizzata/sblocco elettrico del portellone posteriore |
| F47 | 20 | Finestrino posteriore elettrico sinistro |
| F48 | 20 | Finestrino posteriore elettrico destro |
Quadro fusibili nel bagagliaio
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F2 | 20 | Impianto audio |
| F3 | 20 | Tettuccio elettrico |
| F4 | 7,5 | Regolazione elettrica del supporto lombare del sedile anteriore (lato conducente) |
| F5 | 30 | Regolazione elettrica del sedile anteriore (lato conducente) |
| F6 | 7,5 | Regolazione elettrica del sedile anteriore (lato conducente e passeggero) |
| F7 | 30 | Regolazione elettrica del supporto lombare del sedile anteriore (lato conducente e passeggero) |
| F8 | 20 | 2019: Sedili riscaldati |
Fiat 500X – schema del fusibile
Anno di produzione: 2020.
Scatola dei fusibili nel vano motore
Il pannello dei fusibili nel vano motore è parte del modulo di controllo della carrozzeria (BCM), situato sul lato sinistro del vano motore.
Attenzione:
Contattare un rivenditore autorizzato per la sostituzione del fusibile BCM.
Posizione del fusibile del vano motore
Posizione del pannello dei fusibili e del coperchio
| 1 — Vite di montaggio |
| 2 — Copertura del fusibile |
Rimozione della copertura del fusibile e della vite di bloccaggio
Procedere come segue:
- Ruotare lentamente la vite in senso antiorario.
- Allentare lentamente la vite.
- Rimuovere il coperchio del fusibile spostandolo verso l’alto.
Installazione della copertura del fusibile e vite di bloccaggio
Procedere come segue:
- Fissare correttamente il coperchio del fusibile alla scatola, spostandolo completamente dall’alto verso il basso.
- Serrare completamente la vite con l’apposito cacciavite fornito.
- Ruotare lentamente la vite in senso orario.
- Allentare la vite.
Posizione del coperchio del fusibile della batteria
| 1 — Ganci della copertura dei fusibili |
| 2 — Copertura del fusibile |
| Incavo | Fusibile massimo | Fusibile cartuccia | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | – | – | Computer del modulo carrozzeria |
| F02 | 60 Amp blu | – | – | Modulo Body Computer, unità di distribuzione posteriore |
| F03 | – | 20 A blu | – | Controllore dell’alimentazione Body Computer |
| F04 | – | 30 Amp Rosa | – | Modulo elettronico di controllo dei freni |
| F05 | 70 Amp Tan | – | – | Servosterzo elettrico |
| F06 | 70 Amp Tan | – | – | Ventola di raffreddamento del motore |
| F08 | – | 30 Amp Rosa | – | Cambio automatico, GSM |
| F09 | – | – | 5 A Tan | Motore del modulo di controllo |
| F10 | – | – | 10 A rosso | clacson |
| F11 | – | – | 5 A Tan | Fornire carichi secondari |
| F14 | – | – | 15 A blu | Potenza della pompa “Dopo l’avvio” Alimentazione AGS |
| F15 | 40 A arancione | – | – | Pompa del modulo di controllo dei freni |
| F 16 | – | – | 5 A Tan | Potenza del modulo di controllo del motore, cambio automatico |
| F17 | – | – | 30 A verde | Motore del modulo di controllo della potenza |
| F18 | – | – | 30 A verde | Potenza della trazione integrale |
| F19 | – | – | 7,5 A Marrone | Compressore dell’aria condizionata |
| F20 | – | – | 5 A Tan | Trazione elettronica su quattro ruote |
| F21 | – | – | 15 A blu | Pompa carburante |
| F22 | – | – | 10 A rosso | Fornire carichi di base |
| F23 | – | – | 20 A giallo (installato dal cliente) | Presso il punto di alimentazione (alimentazione della batteria) |
| F24 | – | – | 15 A blu | Cambio automatico con alimentazione dell’unità elettronica |
| F30 | – | – | 30 A verde | Parabrezza riscaldato — se presente |
| F83 | – | 40 A verde | – | Ventola dell’aria condizionata |
| F84 | – | – | 20 A giallo | Presso il punto di alimentazione (alimentato dall’accensione) |
| F87 | – | – | 5 A Tan | Cambio automatico selettore marce |
| F88 | – | – | 7,5 A Marrone | Specchietti esterni riscaldati |
| F89 | – | 30 Amp Rosa | – | Vetro posteriore riscaldato |
| F90 | – | – | 5 A Tan | Sensore IBS (stato di carica della batteria) |
Fusibili del computer di bordo (CENTRO FUSIBILI BODY COMPUTER)
Il controllore si trova sul lato sinistro della colonna dello sterzo nella parte inferiore della plancia.
Per la sostituzione del fusibile contattare un rivenditore autorizzato.
Incavi dei fusibili del modulo carrozzeria
| Incavo | Mini fusibile | Descrizione |
| F31 | 7,5 A Marrone | Ventola Aria Condizionata, Presso il punto di alimentazione |
| F33 | 20 A giallo | Finestrino elettrico anteriore (lato passeggero) |
| F34 | 20 A giallo | Finestrino elettrico anteriore (lato conducente) |
| F36 | 15 A blu | Alimentazione del sistema Uconnect, aria condizionata, porta USB, illuminazione interna posteriore in caso di tetto apribile, porta EOBD |
| F37 | 10 A rosso | Sistema Power Forward Collision Warning Plus, trazione integrale (AWD), IPC, interruttori del montante centrale, interruttore del pedale del freno (NC) |
| F38 | 20 A giallo | Chiusura centralizzata |
| F42 | 7,5 A Marrone | BSM – Modulo di controllo dei freni, EPS – Servosterzo elettrico |
| F43 | 20 A giallo | Pompa del lavacristalli bidirezionale |
| F47 | 20 A giallo | Finestrino elettrico posteriore (lato conducente) |
| F48 | 20 A giallo | Finestrino elettrico posteriore (lato passeggero) |
| F49 | 7,5 A Marrone | Fornitura ParkSense, luci puntiformi del tetto anteriore, specchietto retrovisore elettrico, sedili anteriori riscaldati, SGW, motore del tettuccio apribile. |
| F50 | 7,5 A Marrone | Airbag di alimentazione |
| F51 | 7,5 A Marrone | Compressore dell’aria condizionata, cambio automatico con scheda, telecamera posteriore, aria condizionata, LDW – avviso di deviazione dalla corsia, ASS – interruttore ausiliario del montante, DSU – modulo selettore della direzione di marcia, interruttore della retromarcia, specchietti laterali e sbrinamento del vetro posteriore |
| F53 | 7,5 A Marrone | Alimentazione IPC/dispositivo di avviamento/sistema Keyless Enter-N-Go, interruttore del pedale del freno (NA), EPB – freno di stazionamento elettrico |
Scatola dei fusibili nel bagagliaio
Per accedere ai fusibili, rimuovere il pannello di accesso dal pannello posteriore sinistro dello spazio di carico. Premere il lato sinistro del pannello di accesso per rimuoverlo e staccarlo dalle cerniere.
Incavi dei fusibili posteriori del carico
| Incavo | Mini fusibile | Descrizione |
| F2 | 20 A giallo | Sistema audio |
| F3 | 20 A giallo | Tettuccio elettrico |
| F5 | 30 A verde | Sedile elettrico (lato conducente) |
| F6 | 7,5 A Marrone | Sedile elettrico (lato conducente) Regolazione lombare |
| F8 | 20 A giallo | Riscaldamento dei sedili anteriori |
Fiat 500X – schema del fusibile
Anno di produzione: 2021.
Scatola dei fusibili nel vano motore
Il pannello dei fusibili nel vano motore è parte del modulo di controllo della carrozzeria (BCM), situato sul lato sinistro del vano motore.
Attenzione:
Contattare un rivenditore autorizzato per la sostituzione del fusibile BCM.
Posizione del fusibile del vano motore
Posizione del pannello dei fusibili e del coperchio
| 1 — Vite di montaggio |
| 2 — Copertura del fusibile |
Rimozione della copertura del fusibile e della vite di bloccaggio
Procedere come segue:
- Ruotare lentamente la vite in senso antiorario.
- Allentare lentamente la vite.
- Rimuovere il coperchio del fusibile spostandolo verso l’alto.
Installazione della copertura del fusibile e vite di bloccaggio
Procedere come segue:
- Fissare correttamente il coperchio del fusibile alla scatola, spostandolo completamente dall’alto verso il basso.
- Premere completamente la vite utilizzando il cacciavite speciale fornito.
- Ruotare lentamente la vite in senso orario.
- Allentare la vite.
Posizione del coperchio del fusibile della batteria
| 1 — Ganci della copertura dei fusibili |
| 2 — Copertura del fusibile |
| Incavo | Fusibile massimo | Fusibile a cartuccia | Mini fusibile | Descrizione |
| F01 | 70 Amp Tan | – | – | Computer del modulo della carrozzeria |
| F02 | 60 Amp blu | – | – | computer del modulo della carrozzeria; Unità di distribuzione posteriore. |
| F03 | – | 20 A blu | – | Controllore dell’alimentazione del Body Computer |
| F04 | – | 30 Amp rosa | – | Modulo elettronico di controllo dei freni |
| F05 | 70 Amp Tan | – | – | Servosterzo elettrico |
| F06 | 70 Amp Tan | – | – | Ventola di raffreddamento del motore |
| F08 | – | 30 Amp rosa | – | Cambio automatico; GSM |
| F09 | – | – | 5 A Tan | Motore del modulo di controllo |
| F10 | – | – | 10 A rosso | clacson |
| F11 | – | – | 5 A Tan | Fornire carico secondario |
| F14 | – | – | 7,5 A marrone | Potenza della pompa “Dopo l’avvio” Alimentazione AGS |
| F15 | 40 A arancione | – | – | Pompa del modulo di controllo dei freni |
| F 16 | – | – | 5 A Tan | Potenza del modulo di controllo del motore; Cambio automatico. |
| F17 | – | – | 30 A verde | Motore del modulo di controllo della potenza |
| F18 | – | – | 30 A verde | Potenza della trazione integrale |
| F19 | – | – | 7,5 A marrone | Compressore dell’aria condizionata |
| F20 | – | – | 5 A Tan | Trazione integrale elettronica |
| F21 | – | – | 15 A blu | Pompa carburante |
| F22 | – | – | 10 A rosso | Fornire carichi di base |
| F23 | – | – | 20 A giallo (installato dal cliente) | Pressofusione (alimentazione della batteria) |
| F24 | – | – | 15 A blu | Cambio automatico con alimentazione dell’unità elettronica |
| F30 | – | – | 30 A verde | Parabrezza riscaldato — se presente |
| F83 | – | 40 A verde | – | Ventola dell’aria condizionata |
| F84 | – | – | 20 A giallo | Pressofusione (alimentato dalla chiave) |
| F87 | – | – | 5 A Tan | Cambio automatico selettore marce |
| F88 | – | – | 7,5 A marrone | Specchietti esterni riscaldati |
| F89 | – | 30 Amp rosa | – | Vetro posteriore riscaldato |
| F90 | – | – | 5 A Tan | Sensore IBS (stato di carica della batteria) |
Fusibili del computer di bordo (CENTRO FUSIBILI BODY COMPUTER)
Il controllore si trova sul lato sinistro della colonna dello sterzo nella parte inferiore della plancia.
Per la sostituzione del fusibile, contattare un rivenditore autorizzato.
Incavi fusibili del modulo della carrozzeria
| Incavo | Mini fusibile | Descrizione |
| F31 | 7,5 A marrone | Aria condizionata; Pressofusione. |
| F33 | 20 A giallo | Finestrino elettrico anteriore (lato passeggero) |
| F34 | 20 A giallo | Finestrino elettrico anteriore (lato conducente) |
| F36 | 15 A blu | Fornitura del sistema Uconnect; Aria condizionata; Porta USB; Illuminazione laterale posteriore in caso di tetto apribile; Porta EOBD. |
| F37 | 10 A rosso | Avviso di collisione anteriore sistema Plus; trazione integrale (AWD); IPC; Interruttori del montante centrale; Interruttore del pedale del freno (NC). |
| F38 | 20 A giallo | Chiusura centralizzata |
| F42 | 7,5 A marrone | BSM – Modulo di controllo dei freni; EPS – servosterzo elettrico. |
| F43 | 20 A giallo | Pompa lavacristalli bidirezionale |
| F47 | 20 A giallo | Finestrino elettrico posteriore (lato conducente) |
| F48 | 20 A giallo | Finestrino elettrico posteriore (lato passeggero) |
| F49 | 7,5 A marrone | Fornitura ParkSense; Luci puntiformi cupola anteriore; specchio interno elettrocromatico; sedili anteriori riscaldati; SGW, Motore del tetto apribile. |
| F50 | 7,5 A marrone | Airbag di alimentazione |
| F51 | 7,5 A marrone | compressore dell’aria condizionata; Cambio automatico della plancia; Telecamera posteriore; Aria condizionata; LDW – avviso di abbandono della corsia; ASS – interruttore ausiliario del montante; DSU – modulo di selezione della trazione; Interruttore della retromarcia; Sbrinamento degli specchietti laterali e del vetro posteriore. |
| F53 | 7,5 A marrone | Fornitura IPC; Dispositivo di avviamento; Sistema Keyless Enter-N-Go; Interruttore del pedale del freno (NA); EPB – freno di stazionamento elettrico. |
Scatola dei fusibili nel bagagliaio
Per accedere ai fusibili, rimuovere il pannello di accesso dal pannello posteriore sinistro dello spazio di carico. Premere il lato sinistro del pannello di accesso per rimuoverlo e sganciarlo.
Vani dei fusibili posteriori del carico
| Incavo | Mini fusibile | Descrizione |
| F2 | 20 A giallo | Sistema audio |
| F3 | 20 A giallo | Tetto apribile elettrico |
| F5 | 30 A verde | Sedile elettrico (lato conducente) |
| F6 | 7,5 A marrone | Sedile elettrico (lato conducente) Regolazione lombare |
| F8 | 20 A giallo | Riscaldamento dei sedili anteriori |
