Honda Prelude (1982-2001) – scatola dei fusibili
Schema dei fusibili e relè – Honda Prelude
Riguarda i veicoli prodotti negli anni:
1987, 1988, 1989, 1990, 1991.

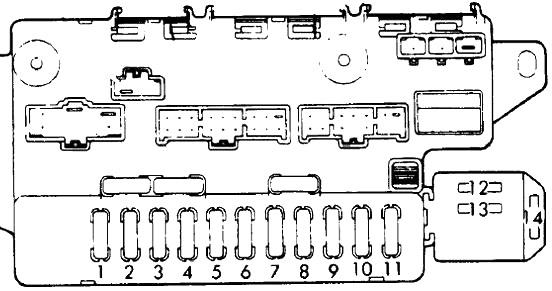

Schema della scatola dei fusibili nell’abitacolo
Il pannello dei fusibili si trova dietro il coperchio sotto e a sinistra della colonna dello sterzo.
| Numero | Amperaggi [A] | Descrizione |
|---|---|---|
| 1 | 7,5 | Display di avviso, motorino di avviamento (cambio manuale), interruttore di sicurezza neutro (cambio automatico), ECU PGM-FI, relè principale PGM-FI, scatola di controllo (PGM-CARB) |
| 2 | 10 | Lettore cassette stereo, relè accendisigari |
| 3 | 7,5 | Display di avviso, elettromagnete del motorino di avviamento, unità di controllo elettronica PGM-FI, relè principale PGM-FI |
| 4 | 15 | Unità di controllo della serratura elettrica |
| 5 | 15 | Interruttore dei finestrini del passeggero |
| 6 | 15 | Unità di controllo del finestrino elettrico, interruttore del finestrino elettrico del conducente |
| 7 | 20 | Avvolgitori automatici delle cinture di sicurezza |
| 8 | 15 | Luce del bagagliaio, luci della cupola e dell’accendino, chiave di accensione, unità di controllo integrata, accendisigari, interruttore della maniglia esterna della porta del conducente |
| 9 | 20 | Relè dei fari fendinebbia |
| 10 | 7,5 | Interruttore principale del cruise control |
| 11 | 20 | Relè del tetto apribile, finestrini elettrici, tergicristallo anteriore, unità di controllo integrata, interruttore combinato |
| 12 | 10 | Display di avviso, amplificatore del sensore di velocità, cambio automatico, elementi di controllo del motore |
| 13 | 10 | Unità di controllo integrata, interruttore della luce di retromarcia, interruttori della console combinata e di cambio posizione, gruppo del cicalino / promemoria della cintura di sicurezza, gruppo del misuratore, indicatori di posizione e sicurezza della leva del cambio, orologio |
| 14 | 30 | Motori del tetto apribile |
| 15 | 15 | Interruttore combinato |
| 16 | 7,5 | Relè delle luci diurne |
| 17 | 15 | Alimentazione dello specchietto, relè del ventilatore del condensatore (PGM-CARB), relè del ventilatore del radiatore, gruppo temporizzatore del ventilatore di raffreddamento (PGM-FI) |
| 18 | 10 | Deumidificatore del lunotto posteriore, elementi di controllo del riscaldatore, elementi di controllo dell’aria condizionata |

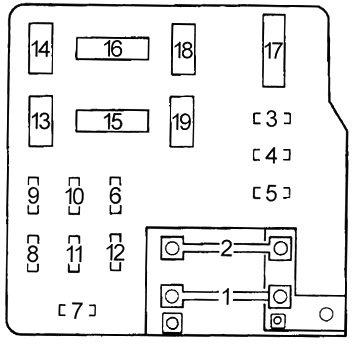

Schema della scatola dei fusibili nel vano motore
| Numero | Amperaggi [A] | Descrizione |
|---|---|---|
| 19 | 70 | Distribuitore di potenza |
| 20 | 40 | Distribuitore di potenza (interruttore di accensione) |
| 21 | 40 | Distribuitore di potenza (interruttore di accensione) |
| 22 | 40 | Scatola dei fusibili per il cruscotto |
| 23 | 30 | Relè del deumidificatore del lunotto posteriore |
| 24 | 40 | Relè del finestrino elettrico, scatola dei fusibili nel cruscotto |
| 25 | 40 | Relè del motore ALB |
| 26 | 15 | Unità di controllo del freno antibloccaggio |
| 27 | 15 | Unità di controllo del freno antibloccaggio |
| 28 | 15 | Unità di controllo del freno antibloccaggio |
| 29 | 15 | Relè destro dell’avvolgitore del faro, interruttore dell’avvolgitore del faro |
| 30 | 15 | Relè dell’avvolgitore del faro sinistro, avvolgitore del faro e interruttori combinati |
| 31 | 15 | Indicatori di direzione/relè di emergenza, interruttore di emergenza |
| 32 | 20 | Clacson, interruttore delle luci di frenata, interruttore di blocco della chiave |
| 33 | 15 | Faro destro |
| 34 | 15 | Faro sinistro |
| 35 | 10 | Unità di controllo elettronica PGM-FI, antenna di potenza, unità temporizzatrice del ventilatore di raffreddamento, radio lettore cassette, unità di controllo del cambio automatico, stereo, orologio |
| 36 | 15 | Relè del ventilatore del condensatore |
| 37 | 10 | Alternatore |
| 38 | 10 | Unità di controllo PGM-CARB, relè principale PGM-FI |
| 39 | 20 | Relè del ventilatore del radiatore |
| R1 | – | |
| R2 | – | |
| R3 | Resistenza | |
| R4 | Illuminazione | |
| R5 | Ventilatore del condensatore | |
| R6 | – | |
| R7 | Ventilatore del radiatore | |
Schema dei fusibili e relè – Honda Prelude
Riguarda i veicoli prodotti negli anni:
1991, 1992, 1993, 1994, 1995, 1996.

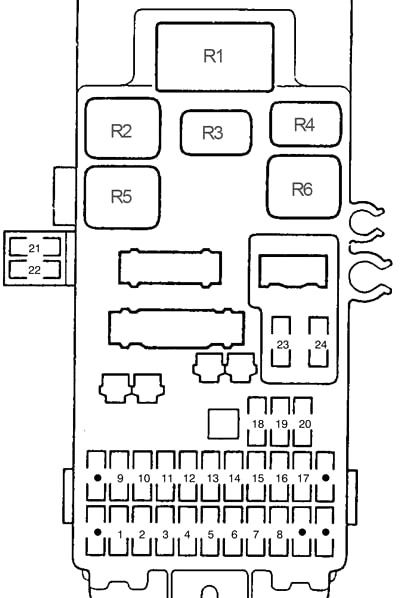

Schema della scatola dei fusibili nell’abitacolo
Il blocco dei fusibili si trova dietro il coperchio nel pannello inferiore sinistro (accanto al poggiapiedi).
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | – | – |
| 2 | 7,5 | PGM-FI ECM, relè principale PGM-FI, segnale del motorino di avviamento, indicatore ausiliario (circuito di controllo dei freni) |
| 3 | 15 | Fari anteriori fendinebbia |
| 4 | 10 | Relè principale PGM-FI |
| 5 | – | – |
| 6 | 15 | Riscaldatore dei sedili |
| 7 | 30 | Relè di apertura del tetto apribile, relè di chiusura del tetto apribile |
| 8 | 10 | Unità di controllo dei fari diurni |
| 9 | 15 | Pannello di controllo del riscaldatore, sistema di specchietti elettrici, unità di controllo ABS, unità di controllo 4WS, unità temporizzatrice del ventilatore, modalità/ricircolo. Specchietti riscaldati |
| 10 | – | – |
| 11 | 10 | Relè principale del riscaldamento del sedile, relè della frizione del compressore dell’aria condizionata, PGM-FI, ECU, relè del deumidificatore del lunotto posteriore |
| 12 | 7,5 | Fari diurni |
| 13 | 10 | Fari indicatori, spie, orologio, luci di retromarcia |
| 14 | 7,5 | Sistema di cruise control |
| 15 | 20 | Sistema alzacristalli del conducente |
| 16 | 20 | Sistema alzacristalli del passeggero |
| 17 | 30 | Sistema dei tergicristalli del parabrezza |
| 18 | 10 | Radio stereo/lettore cassette, accendino |
| 19 | 15 | Relè principale PGM-FI, unità di controllo A/T, unità temporizzatrice del ventilatore, unità ELD |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Unità di controllo 4WS, sensori angolo di sterzo anteriori e posteriori 4WS |
| 23 | 15 | Unità SRS, modulo di controllo della trasmissione (TCM), PGM-FI, modulo di controllo del ventilatore del radiatore, sensore di velocità del veicolo (VSS), sistema di carica |
| 24 | 10 | Unità SRS |
| R1 | Indicatori di direzione/emergenza | |
| R2 | Chiusura del tetto apribile | |
| R3 | Motore del ventilatore | |
| R4 | Alimentazione finestra | |
| R5 | Tetto apribile aperto | |
| R6 | Deumidificatore lunotto posteriore | |

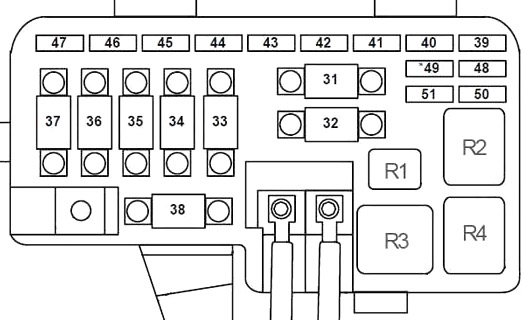

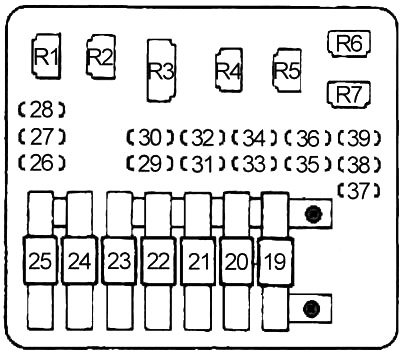

Schema della scatola dei fusibili nel vano motore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 31 | 50 | Relè motore ABS |
| 32 | 100 | Distribuzione della potenza |
| 33 | 50 | Interruttore di accensione (BAT) |
| 34 | 40 | Relè deumidificatore lunotto posteriore |
| 35 | 40 | Relè motore del ventilatore |
| 36 | 40 | Riscaldatori dei sedili, relè principale PGM-FI, fari fendinebbia (’94) |
| 37 | 40 | Sistema tetti apribili, sistema finestre elettriche, unità di controllo dei fari diurni |
| 38 | 60 | Unità di controllo 4WS |
| 39 | 15 | Indicatori di direzione/relè di emergenza, luci di emergenza |
| 40 | 15 | Unità di controllo ABS (B2) |
| 41 | 15 | Clacson, relè del clacson (con SRS), luci di frenata, luci di stop |
| 42 | 20 | Luci di posizione, luci sul cruscotto |
| 43 | 10 | Orologio, sistema audio stereo, unità di controllo 4WS, antenna potenza ECM, unità di controllo A/T (TCM), PGM-FI (’94) |
| 44 | 15 | Unità di controllo della serratura elettrica |
| 45 | 15 | Motore del ventilatore del condensatore, gruppo temporizzatore del ventilatore |
| 46 | 15 | Luce soffitto, relè accendino, luce bagagliaio, luce chiave di accensione, sistema di blocco |
| 47 | 15 | Motore del ventilatore del radiatore |
| 48 | 7,5 | Unità di controllo ABS |
| 49 | 20 | Unità di controllo ABS (B1) |
| 50 | 20 | Faro destro |
| 51 | 20 | Faro sinistro, spia dei fari anabbaglianti, relè dei fari fendinebbia (’94) |
| R1 | Ventilatore del radiatore | |
| R2 | Motore della pompa ABS | |
| R3 | Faro | |
| R4 | Resistore | |
Schema dei fusibili e relè – Honda Prelude
Riguarda i veicoli prodotti negli anni:
1997, 1998, 1999, 2000, 2001.
Schema della scatola dei fusibili nell’abitacolo
La scatola dei fusibili interna si trova sotto il cruscotto dal lato del conducente. Per aprirla, ruotare la manopola come mostrato.
| Numero | Amperaggi [A] | Descrizione |
| 1 | 10 | Relè di sicurezza ATTS |
| 2 | 7,5 | Relè principale PGM-FI, ECM, Sistema di avviamento |
| 3 | — | Non utilizzato |
| 4 | 10 | Relè principale PGM-FI, unità di controllo dell’immobilizzatore |
| 5 | 10 | Amplificatore stereo |
| 6 | 15 | Riscaldamento dei sedili (Canada) |
| 7 | 30 | Tettuccio apribile |
| 8 | 7,5 | Unità di controllo delle luci diurne (Canada) |
| 9 | 7,5 | Sistema ABS, Sbrinatori degli specchietti (Canada), Specchietti alimentati, Riscaldamento dei sedili (Canada), Relè del motore del ventilatore, Connettore opzionale C982, Sistema ATTS |
| 10 | 15 | Luci della console, luci del cruscotto, luci di sosta, luci posteriori laterali, luci posteriori, sistema di sicurezza (Canada) |
| 11 | 7,5 | Relè del sbrinatore del lunotto posteriore |
| 12 | 7,5 | Unità di controllo delle luci diurne (Canada) |
| 13 | 15 | Indicatori di direzione, Luci di emergenza, Luci di retromarcia, Cruise control, Orologio, Gruppo misuratore, Unità di controllo del multiplex del conducente |
| 14 | 15 | Sistema di carica, sensore di velocità del veicolo (VSS), TCM, PGM-FI, sistema immobilizzatore (modello precedente ’97), sistema di blocco, gruppo indicatori, sistema di sicurezza (Canada) |
| 15 | 20 | Interruttore principale/motore del finestrino elettrico |
| 16 | 20 | Interruttore/motore del finestrino del passeggero |
| 17 | 30 | Motore del tergicristallo anteriore, relè del tergicristallo intermittente, interruttore del lavavetri anteriore |
| 18 | 7,5 | Sistema audio stereo, relè della presa di alimentazione degli accessori, sistema di blocco |
| 19 | — | Non utilizzato |
| 20 | — | Non utilizzato |
| 21 | 7,5 | Unità di controllo ATTS, relè di sicurezza ATTS |
| 22 | 10 | 1999-2001: Ricevitore senza chiave |
| 23 | 15 | Unità SRS |
| 24 | 10 | Unità SRS |
| Relè | ||
| R1 | Relè indicatori/relè di emergenza | |
| R2 | Relè di chiusura del tettuccio apribile | |
| R3 | Relè del motore del ventilatore | |
| R4 | Relè della finestra alimentata | |
| R5 | Relè del tettuccio apribile | |
| R6 | Relè del sbrinatore del lunotto posteriore | |
Schema della scatola dei fusibili nel vano motore
La scatola dei fusibili sotto il cofano si trova nella parte posteriore del vano motore dal lato del passeggero. Per aprirla, premere la linguetta come mostrato.
| Numero | Amperaggi [A] | Descrizione |
| 31 | 30 | Relè del motore della pompa ABS |
| 32 | 100 | Distribuzione della potenza (fusibile principale) |
| 33 | 50 | Interruttore di accensione (BAT) |
| 34 | 40 | Sbrinatore lunotto posteriore |
| 35 | 40 | Controllo del ventilatore |
| 36 | 50 | Distribuzione della potenza |
| 37 | 40 | Distribuzione dell’energia, finestre elettriche, tettuccio apribile |
| 38 | — | Non utilizzato |
| 39 | 10 | Indicatori di direzione/luci di emergenza |
| 40 | 20 | Relè di sicurezza ABS |
| 41 | 15 | Relè del clacson, luci di frenata, luce della chiave di accensione, sistema di blocco |
| 42 | 20 | Luci di sosta, luci posteriori, luci del cruscotto, luci della console |
| 43 | 7,5 | Controllo del cambio automatico, Audio stereo, Sistema di controllo multiplex, Orologio, PGM-FI, Tettuccio apribile, Sistema immobilizzatore, Sistema di sicurezza (Canada) |
| 44 | 10 | Serrature elettriche delle porte |
| 45 | 20 | Relè del ventilatore del condensatore, relè della frizione del compressore dell’aria condizionata |
| 46 | 15 | 1997-1998: Illuminazione interna, illuminazione del bagagliaio, relè della presa di alimentazione degli accessori, connettore di interfaccia dati, illuminazione interna |
| 10 | 1999-2001: Illuminazione interna, illuminazione del bagagliaio, relè della presa di alimentazione degli accessori, connettore di interfaccia dati, illuminazione interna, serrature delle porte alimentate | |
| 47 | 20 | Motore del ventilatore del radiatore |
| 48 | 7,5 | Unità di controllo ABS |
| 49 | — | Non utilizzato |
| 50 | 20 | Faro destro, unità di controllo delle luci diurne (Canada) |
| 51 | 20 | Faro sinistro, spia luci abbaglianti (USA), unità di controllo delle luci diurne (Canada) |
| Relè | ||
| R1 | Relè del ventilatore del radiatore | |
| R2 | Relè del motore della pompa ABS | |
| R3 | Relè dei fari | |
| R4 | Relè del dimmer | |
In questo articolo, troverai i diagrammi della scatola dei fusibili della Honda Prelude 1982-2001, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Schema dei fusibili e relè – Honda Prelude
Riguarda i veicoli prodotti negli anni:
1982, 1983, 1984, 1985, 1986, 1987.
Schema della scatola dei fusibili nell’abitacolo
Il pannello dei fusibili si trova dietro il coperchio sotto e a sinistra della colonna dello sterzo.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 20 | Sbrinatore del lunotto posteriore |
| 2 | 15 | Luce del bagagliaio, illuminazione della scatola dei fusibili, illuminazione interna, accendino, orologio, avviso chiave |
| 3 | 15 | Illuminazione del cruscotto e della console, luci posteriori, illuminazione del numero di registrazione |
| 4 | 10 | 1982-1985: Radio (memoria), luci di emergenza |
| 5 | 10 | Indicatori di direzione, luci di retromarcia e di avviso, indicatori di posizione del cambio e di sicurezza, indicatori |
| 6 | 20 | Tergicristallo/irrigatore, tetto apribile, relè del finestrino elettrico (1986-1987) |
| 7 | 10 | 1986-1987: Cruise control |
| 8 | 10 | Ventilatori del radiatore e del condensatore dell’aria condizionata, condizionatore |
| 9 | 10 | Sbrinatore del lunotto posteriore |
| 10 | 20 | Controllo del ventilatore, controllo del vuoto del riscaldatore, aria condizionata |
| 11 | 10 | Radio |
| 12 | 15 | 1986-1987: Alimentazione dei finestrini |
| 13 | 15 | 1986-1987: Alimentazione dei finestrini |
| 14 | 10 | 1986-1987: Iniezione elettronica di carburante |
Schema della scatola dei fusibili nel vano motore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 65 | Distribuitore di alimentazione (fusibile principale) |
| 2 | 35 | Tetto apribile |
| 3 | 15 | Clacson, luci di stop |
| 4 | 15 | Avvolgitore del faro destro |
| 5 | 15 | Avvolgitore del faro sinistro |
| 6 | 20 | Ventilatori del radiatore |
| 7 | 10 | 1982-1985: Valvola elettromagnetica di perdita di avviamento, avviso freno |
| 15 | 1986-1987: Unità di controllo delle emissioni (EFI), alternatore | |
| 8 | 10 | Controllo delle emissioni, sistema di carica, pompa carburante |
| 9 | 15 | Faro destro |
| 10 | 15 | Faro sinistro |
| 11 | 10 | Luci di emergenza |
| 12 | 20 | 1986-1987: Ventilatore del condensatore dell’aria condizionata |
| 13 | Ventilatore del radiatore | |
| 14 | Illuminazione | |
| 15 | Tetto apribile | |
| 16 | Chiusura del tetto apribile | |
| 17 | Resistenza | |
| 18 | 1986-1987: Finestrino elettrico | |
| 19 | 1986-1987: Ventilatore del riscaldatore | |
Schema dei fusibili e relè – Honda Prelude
Riguarda i veicoli prodotti negli anni:
1987, 1988, 1989, 1990, 1991.
Schema della scatola dei fusibili nell’abitacolo
Il pannello dei fusibili si trova dietro il coperchio sotto e a sinistra della colonna dello sterzo.
| Numero | Amperaggi [A] | Descrizione |
|---|---|---|
| 1 | 7,5 | Display di avviso, motorino di avviamento (cambio manuale), interruttore di sicurezza neutro (cambio automatico), ECU PGM-FI, relè principale PGM-FI, scatola di controllo (PGM-CARB) |
| 2 | 10 | Lettore cassette stereo, relè accendisigari |
| 3 | 7,5 | Display di avviso, elettromagnete del motorino di avviamento, unità di controllo elettronica PGM-FI, relè principale PGM-FI |
| 4 | 15 | Unità di controllo della serratura elettrica |
| 5 | 15 | Interruttore dei finestrini del passeggero |
| 6 | 15 | Unità di controllo del finestrino elettrico, interruttore del finestrino elettrico del conducente |
| 7 | 20 | Avvolgitori automatici delle cinture di sicurezza |
| 8 | 15 | Luce del bagagliaio, luci della cupola e dell’accendino, chiave di accensione, unità di controllo integrata, accendisigari, interruttore della maniglia esterna della porta del conducente |
| 9 | 20 | Relè dei fari fendinebbia |
| 10 | 7,5 | Interruttore principale del cruise control |
| 11 | 20 | Relè del tetto apribile, finestrini elettrici, tergicristallo anteriore, unità di controllo integrata, interruttore combinato |
| 12 | 10 | Display di avviso, amplificatore del sensore di velocità, cambio automatico, elementi di controllo del motore |
| 13 | 10 | Unità di controllo integrata, interruttore della luce di retromarcia, interruttori della console combinata e di cambio posizione, gruppo del cicalino / promemoria della cintura di sicurezza, gruppo del misuratore, indicatori di posizione e sicurezza della leva del cambio, orologio |
| 14 | 30 | Motori del tetto apribile |
| 15 | 15 | Interruttore combinato |
| 16 | 7,5 | Relè delle luci diurne |
| 17 | 15 | Alimentazione dello specchietto, relè del ventilatore del condensatore (PGM-CARB), relè del ventilatore del radiatore, gruppo temporizzatore del ventilatore di raffreddamento (PGM-FI) |
| 18 | 10 | Deumidificatore del lunotto posteriore, elementi di controllo del riscaldatore, elementi di controllo dell’aria condizionata |
Schema della scatola dei fusibili nel vano motore
| Numero | Amperaggi [A] | Descrizione |
|---|---|---|
| 19 | 70 | Distribuitore di potenza |
| 20 | 40 | Distribuitore di potenza (interruttore di accensione) |
| 21 | 40 | Distribuitore di potenza (interruttore di accensione) |
| 22 | 40 | Scatola dei fusibili per il cruscotto |
| 23 | 30 | Relè del deumidificatore del lunotto posteriore |
| 24 | 40 | Relè del finestrino elettrico, scatola dei fusibili nel cruscotto |
| 25 | 40 | Relè del motore ALB |
| 26 | 15 | Unità di controllo del freno antibloccaggio |
| 27 | 15 | Unità di controllo del freno antibloccaggio |
| 28 | 15 | Unità di controllo del freno antibloccaggio |
| 29 | 15 | Relè destro dell’avvolgitore del faro, interruttore dell’avvolgitore del faro |
| 30 | 15 | Relè dell’avvolgitore del faro sinistro, avvolgitore del faro e interruttori combinati |
| 31 | 15 | Indicatori di direzione/relè di emergenza, interruttore di emergenza |
| 32 | 20 | Clacson, interruttore delle luci di frenata, interruttore di blocco della chiave |
| 33 | 15 | Faro destro |
| 34 | 15 | Faro sinistro |
| 35 | 10 | Unità di controllo elettronica PGM-FI, antenna di potenza, unità temporizzatrice del ventilatore di raffreddamento, radio lettore cassette, unità di controllo del cambio automatico, stereo, orologio |
| 36 | 15 | Relè del ventilatore del condensatore |
| 37 | 10 | Alternatore |
| 38 | 10 | Unità di controllo PGM-CARB, relè principale PGM-FI |
| 39 | 20 | Relè del ventilatore del radiatore |
| R1 | – | |
| R2 | – | |
| R3 | Resistenza | |
| R4 | Illuminazione | |
| R5 | Ventilatore del condensatore | |
| R6 | – | |
| R7 | Ventilatore del radiatore | |
Schema dei fusibili e relè – Honda Prelude
Riguarda i veicoli prodotti negli anni:
1991, 1992, 1993, 1994, 1995, 1996.
Schema della scatola dei fusibili nell’abitacolo
Il blocco dei fusibili si trova dietro il coperchio nel pannello inferiore sinistro (accanto al poggiapiedi).
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | – | – |
| 2 | 7,5 | PGM-FI ECM, relè principale PGM-FI, segnale del motorino di avviamento, indicatore ausiliario (circuito di controllo dei freni) |
| 3 | 15 | Fari anteriori fendinebbia |
| 4 | 10 | Relè principale PGM-FI |
| 5 | – | – |
| 6 | 15 | Riscaldatore dei sedili |
| 7 | 30 | Relè di apertura del tetto apribile, relè di chiusura del tetto apribile |
| 8 | 10 | Unità di controllo dei fari diurni |
| 9 | 15 | Pannello di controllo del riscaldatore, sistema di specchietti elettrici, unità di controllo ABS, unità di controllo 4WS, unità temporizzatrice del ventilatore, modalità/ricircolo. Specchietti riscaldati |
| 10 | – | – |
| 11 | 10 | Relè principale del riscaldamento del sedile, relè della frizione del compressore dell’aria condizionata, PGM-FI, ECU, relè del deumidificatore del lunotto posteriore |
| 12 | 7,5 | Fari diurni |
| 13 | 10 | Fari indicatori, spie, orologio, luci di retromarcia |
| 14 | 7,5 | Sistema di cruise control |
| 15 | 20 | Sistema alzacristalli del conducente |
| 16 | 20 | Sistema alzacristalli del passeggero |
| 17 | 30 | Sistema dei tergicristalli del parabrezza |
| 18 | 10 | Radio stereo/lettore cassette, accendino |
| 19 | 15 | Relè principale PGM-FI, unità di controllo A/T, unità temporizzatrice del ventilatore, unità ELD |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Unità di controllo 4WS, sensori angolo di sterzo anteriori e posteriori 4WS |
| 23 | 15 | Unità SRS, modulo di controllo della trasmissione (TCM), PGM-FI, modulo di controllo del ventilatore del radiatore, sensore di velocità del veicolo (VSS), sistema di carica |
| 24 | 10 | Unità SRS |
| R1 | Indicatori di direzione/emergenza | |
| R2 | Chiusura del tetto apribile | |
| R3 | Motore del ventilatore | |
| R4 | Alimentazione finestra | |
| R5 | Tetto apribile aperto | |
| R6 | Deumidificatore lunotto posteriore | |
Schema della scatola dei fusibili nel vano motore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 31 | 50 | Relè motore ABS |
| 32 | 100 | Distribuzione della potenza |
| 33 | 50 | Interruttore di accensione (BAT) |
| 34 | 40 | Relè deumidificatore lunotto posteriore |
| 35 | 40 | Relè motore del ventilatore |
| 36 | 40 | Riscaldatori dei sedili, relè principale PGM-FI, fari fendinebbia (’94) |
| 37 | 40 | Sistema tetti apribili, sistema finestre elettriche, unità di controllo dei fari diurni |
| 38 | 60 | Unità di controllo 4WS |
| 39 | 15 | Indicatori di direzione/relè di emergenza, luci di emergenza |
| 40 | 15 | Unità di controllo ABS (B2) |
| 41 | 15 | Clacson, relè del clacson (con SRS), luci di frenata, luci di stop |
| 42 | 20 | Luci di posizione, luci sul cruscotto |
| 43 | 10 | Orologio, sistema audio stereo, unità di controllo 4WS, antenna potenza ECM, unità di controllo A/T (TCM), PGM-FI (’94) |
| 44 | 15 | Unità di controllo della serratura elettrica |
| 45 | 15 | Motore del ventilatore del condensatore, gruppo temporizzatore del ventilatore |
| 46 | 15 | Luce soffitto, relè accendino, luce bagagliaio, luce chiave di accensione, sistema di blocco |
| 47 | 15 | Motore del ventilatore del radiatore |
| 48 | 7,5 | Unità di controllo ABS |
| 49 | 20 | Unità di controllo ABS (B1) |
| 50 | 20 | Faro destro |
| 51 | 20 | Faro sinistro, spia dei fari anabbaglianti, relè dei fari fendinebbia (’94) |
| R1 | Ventilatore del radiatore | |
| R2 | Motore della pompa ABS | |
| R3 | Faro | |
| R4 | Resistore | |
Schema dei fusibili e relè – Honda Prelude
Riguarda i veicoli prodotti negli anni:
1997, 1998, 1999, 2000, 2001.
Schema della scatola dei fusibili nell’abitacolo
La scatola dei fusibili interna si trova sotto il cruscotto dal lato del conducente. Per aprirla, ruotare la manopola come mostrato.
| Numero | Amperaggi [A] | Descrizione |
| 1 | 10 | Relè di sicurezza ATTS |
| 2 | 7,5 | Relè principale PGM-FI, ECM, Sistema di avviamento |
| 3 | — | Non utilizzato |
| 4 | 10 | Relè principale PGM-FI, unità di controllo dell’immobilizzatore |
| 5 | 10 | Amplificatore stereo |
| 6 | 15 | Riscaldamento dei sedili (Canada) |
| 7 | 30 | Tettuccio apribile |
| 8 | 7,5 | Unità di controllo delle luci diurne (Canada) |
| 9 | 7,5 | Sistema ABS, Sbrinatori degli specchietti (Canada), Specchietti alimentati, Riscaldamento dei sedili (Canada), Relè del motore del ventilatore, Connettore opzionale C982, Sistema ATTS |
| 10 | 15 | Luci della console, luci del cruscotto, luci di sosta, luci posteriori laterali, luci posteriori, sistema di sicurezza (Canada) |
| 11 | 7,5 | Relè del sbrinatore del lunotto posteriore |
| 12 | 7,5 | Unità di controllo delle luci diurne (Canada) |
| 13 | 15 | Indicatori di direzione, Luci di emergenza, Luci di retromarcia, Cruise control, Orologio, Gruppo misuratore, Unità di controllo del multiplex del conducente |
| 14 | 15 | Sistema di carica, sensore di velocità del veicolo (VSS), TCM, PGM-FI, sistema immobilizzatore (modello precedente ’97), sistema di blocco, gruppo indicatori, sistema di sicurezza (Canada) |
| 15 | 20 | Interruttore principale/motore del finestrino elettrico |
| 16 | 20 | Interruttore/motore del finestrino del passeggero |
| 17 | 30 | Motore del tergicristallo anteriore, relè del tergicristallo intermittente, interruttore del lavavetri anteriore |
| 18 | 7,5 | Sistema audio stereo, relè della presa di alimentazione degli accessori, sistema di blocco |
| 19 | — | Non utilizzato |
| 20 | — | Non utilizzato |
| 21 | 7,5 | Unità di controllo ATTS, relè di sicurezza ATTS |
| 22 | 10 | 1999-2001: Ricevitore senza chiave |
| 23 | 15 | Unità SRS |
| 24 | 10 | Unità SRS |
| Relè | ||
| R1 | Relè indicatori/relè di emergenza | |
| R2 | Relè di chiusura del tettuccio apribile | |
| R3 | Relè del motore del ventilatore | |
| R4 | Relè della finestra alimentata | |
| R5 | Relè del tettuccio apribile | |
| R6 | Relè del sbrinatore del lunotto posteriore | |
Schema della scatola dei fusibili nel vano motore
La scatola dei fusibili sotto il cofano si trova nella parte posteriore del vano motore dal lato del passeggero. Per aprirla, premere la linguetta come mostrato.
| Numero | Amperaggi [A] | Descrizione |
| 31 | 30 | Relè del motore della pompa ABS |
| 32 | 100 | Distribuzione della potenza (fusibile principale) |
| 33 | 50 | Interruttore di accensione (BAT) |
| 34 | 40 | Sbrinatore lunotto posteriore |
| 35 | 40 | Controllo del ventilatore |
| 36 | 50 | Distribuzione della potenza |
| 37 | 40 | Distribuzione dell’energia, finestre elettriche, tettuccio apribile |
| 38 | — | Non utilizzato |
| 39 | 10 | Indicatori di direzione/luci di emergenza |
| 40 | 20 | Relè di sicurezza ABS |
| 41 | 15 | Relè del clacson, luci di frenata, luce della chiave di accensione, sistema di blocco |
| 42 | 20 | Luci di sosta, luci posteriori, luci del cruscotto, luci della console |
| 43 | 7,5 | Controllo del cambio automatico, Audio stereo, Sistema di controllo multiplex, Orologio, PGM-FI, Tettuccio apribile, Sistema immobilizzatore, Sistema di sicurezza (Canada) |
| 44 | 10 | Serrature elettriche delle porte |
| 45 | 20 | Relè del ventilatore del condensatore, relè della frizione del compressore dell’aria condizionata |
| 46 | 15 | 1997-1998: Illuminazione interna, illuminazione del bagagliaio, relè della presa di alimentazione degli accessori, connettore di interfaccia dati, illuminazione interna |
| 10 | 1999-2001: Illuminazione interna, illuminazione del bagagliaio, relè della presa di alimentazione degli accessori, connettore di interfaccia dati, illuminazione interna, serrature delle porte alimentate | |
| 47 | 20 | Motore del ventilatore del radiatore |
| 48 | 7,5 | Unità di controllo ABS |
| 49 | — | Non utilizzato |
| 50 | 20 | Faro destro, unità di controllo delle luci diurne (Canada) |
| 51 | 20 | Faro sinistro, spia luci abbaglianti (USA), unità di controllo delle luci diurne (Canada) |
| Relè | ||
| R1 | Relè del ventilatore del radiatore | |
| R2 | Relè del motore della pompa ABS | |
| R3 | Relè dei fari | |
| R4 | Relè del dimmer | |
