Honda Civic Hybrid (2003-2011) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Honda Civic Hybrid 2003-2011, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Schema dei fusibili e relè – Honda Civic Hybrid
Riguarda i veicoli prodotti negli anni:
2003, 2004, 2005.
Il fusibile n. 18 nella scatola dei fusibili del cruscotto è responsabile per l’accendisigari (prese di alimentazione) nella Honda Civic Hybrid.

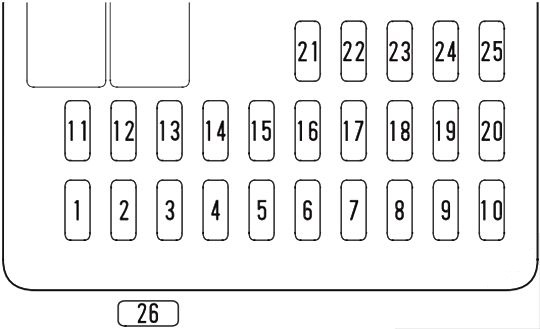

Abitacolo
La scatola dei fusibili interna si trova sotto la colonna dello sterzo.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 15 A | Bobina di accensione IN |
| 2 | 20 A | Riscaldatore LAF |
| 3 | (10 A) | (Luci diurne (nei modelli canadesi)) |
| 4 | 10 A | FI-ECU |
| 5 | — | Non utilizzato |
| 6 | 7,5 A | Relè alimentazione finestra |
| 7 | — | Non utilizzato |
| 8 | 7,5 A | Accessori, Radio |
| 9 | 15 A | Bobina di accensione EX |
| 10 | 7,5 A | Contachilometri |
| 11 | 7,5 A | ABS |
| 12 | (7,5 A) | (Luci diurne (nei modelli canadesi)) |
| 13 | 10 A | SRS |
| 14 | 10 A | Controllo remoto specchietto |
| 15 | (10 A) | (SCTY (sistema di sicurezza opzionale)) |
| 16 | 7,5 A | IMA |
| 17 | 15 A | Pompa carburante |
| 18 | 15 A | Presso di alimentazione accessori |
| 19 | 7,5 A | Accendi luci di emergenza |
| 20 | 20 A | Tergicristallo anteriore |
| 21 | 7,5 A | STS (interruttore volante) |
| 22 | 20 A | Finestra anteriore destra |
| 23 | 20 A | Finestra anteriore sinistra |
| 24 | 20 A | Finestra posteriore sinistra |
| 25 | 20 A | Finestra posteriore destra |
| 26 | 7,5 A | Relè ventilatore di raffreddamento |

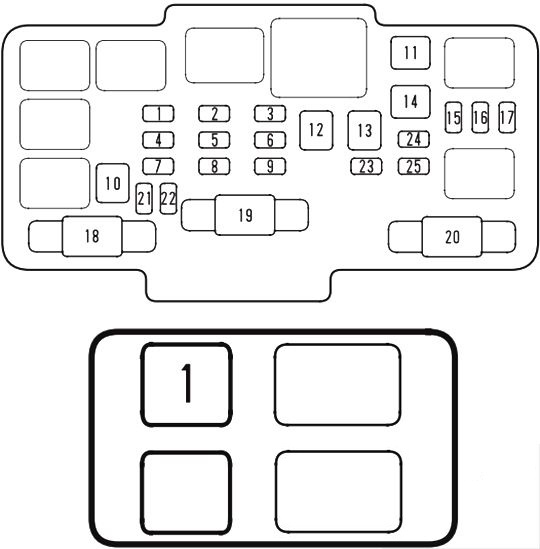

Comparto motore
La scatola dei fusibili sotto il cofano si trova nel comparto motore dal lato del conducente.
Una scatola dei fusibili aggiuntiva si trova nel comparto motore, davanti alla scatola dei fusibili principale.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 20 A | Ventilatore condensatore |
| 2 | 10 A | IMA |
| 3 | 10 A | Luce piccola |
| 4 | 20 A | Ventilatore di raffreddamento |
| 5 | 10 A | Luci di emergenza |
| 6 | 15 A | FI ECU |
| 7 | 15 A | Clacson, stop |
| 8 | 20 A | ABS F/S |
| 9 | 10 A | Riserva |
| 10 | 40 A | Motore ABS |
| 11 | 30 A | Tergicristallo posteriore |
| 12 | 40 A | Motore riscaldatore |
| 13 | 40 A | Alimentazione finestra |
| 14 | 40 A | Opzione |
| 15 | 15 A / 20 A | Faro sinistro |
| 16 | 20 A | Serratura porta |
| 17 | 15 A / 20 A | Faro destro |
| 18 | 60 A | EPS |
| 19 | 80 A | Batteria |
| 20 | 50 A | Accensione 1 |
| 21-25 | 7,5A-30A | Fusibili di riserva |
| SCATOLA DEI FUSIBILI SECONDARIA SOTTO IL COFANO | ||
| 1 | 20 A | Ventilatore di raffreddamento |
Riguarda i veicoli prodotti negli anni:
2006, 2007, 2008, 2009, 2010, 2011.
Per l’accendisigari (prese di alimentazione) nella Honda Civic Hybrid rispondono i fusibili 28 (presa ACC posteriore) e 29 (presa ACC) nella scatola dei fusibili nel cruscotto.

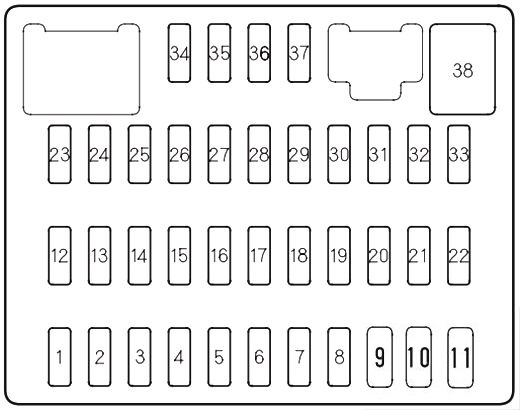

Abitacolo
La scatola dei fusibili interna si trova sotto la colonna dello sterzo.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 7,5 A | Alimentazione finestrino |
| 2 | 15 A | Pompa carburante |
| 3 | 10 A | IG1ACG |
| 4 | 7,5 A | Unità ABS (ABS/VSA) |
| 5 | 15 A | Riscaldatore sedili (opzione) |
| 6 | — | Non utilizzato |
| 7 | 7,5 A | TPMS (opzionale) |
| 8 | — | Non utilizzato |
| 9 | 7,5 A | SZWO |
| 10 | 7,5 A | Contachilometri |
| 11 | 10 A | SRS |
| 12 | 10 A | Faro anabbagliante destro |
| 13 | 10 A | Faro anabbagliante sinistro |
| 14 | 7,5 A | Piccolo (interno) |
| 15 | 7,5 A | Piccolo (esterno) |
| 16 | 10 A | Faro abbagliante destro |
| 17 | 10 A | Faro abbagliante sinistro |
| 18 | 20 A | Faro principale abbagliante |
| 19 | 15 A | Piccolo (principale) |
| 20 | — | Non utilizzato |
| 21 | 20 A | Faro principale anabbagliante |
| 22 | (7,5 A) | (HAC) |
| 23 | (7,5 A) | STS |
| 24 | — | Non utilizzato |
| 25 | 20 A | Serratura porta |
| 26 | 20 A | Finestrino del conducente |
| 27 | — | Non utilizzato |
| 28 | (15A) | Presa ACC posteriore |
| 29 | 15 A | ACC |
| 30 | 20 A | Finestrino passeggero |
| 31 | — | Non utilizzato |
| 32 | 20 A | Finestrino posteriore destro |
| 33 | 20 A | Finestrino posteriore sinistro |
| 34 | — | Non utilizzato |
| 35 | 7,5 A | ACC, radio |
| 36 | 10 A | HAC |
| 37 | 7,5 A | Luci diurne |
| 38 | 30 A | Tergicristallo |

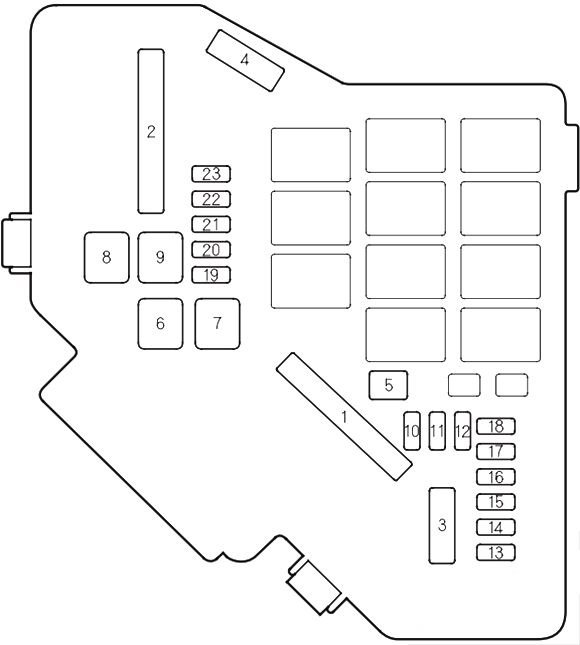

Comparto motore
Le scatole dei fusibili primarie e secondarie sotto il cofano si trovano nel comparto motore lato conducente.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 100 A | Fusibile principale |
| 1 | 70 A | EPS |
| 2 | 60 A | Opzione principale |
| 2 | 50 A | Interruttore di accensione principale |
| 3 | 30 A | Motore ABS |
| 3 | 40 A | ABS F/S |
| 4 | 50 A | Faro principale |
| 4 | 40 A | Alimentazione principale finestrino |
| 5 | 40 A | Motore di assistenza |
| 6 | 20 A | Motore del ventilatore ausiliario |
| 7 | 20 A | Motore principale del ventilatore |
| 8 | 30 A | Sbrinatore posteriore |
| 9 | 40 A | Ventilatore |
| 10 | 10 A | Luci di emergenza |
| 11 | 15 A | FI Sub |
| 12 | 15 A | Luci di stop e clacson |
| 13 | 15 A | Bobina IG (EX) |
| 14 | 15 A | Bobina IG (IN) |
| 15 | 7,5 A | Livello olio |
| 16 | — | Non utilizzato |
| 17 | — | Non utilizzato |
| 18 | 20 A | Bobina IG |
| 19 | 15 A | FI Principale |
| 20 | 7,5 A | Frizione MG |
| 21 | 15 A | DBW |
| 22 | 7,5 A | Luce interna |
| 23 | 10 A | Riserva |

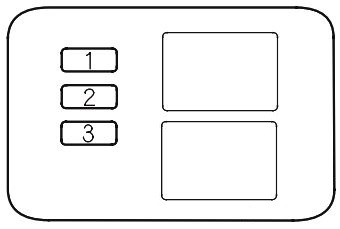

Scatola dei fusibili secondaria sotto il cofano
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 10 A | IMA2 |
| 2 | 7,5 A | IMA1 |
| 3 | 15 A | Amplificatore MS |
