Alfa Romeo 146 (1994-2000) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Alfa Romeo 146 (1994-2000), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Alfa Romeo 146 (1994-2000) – schema della scatola dei fusibili
Anno di produzione: 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Fusibile accendisigari (presa di alimentazione) nell’Alfa Romeo 146 (1994-2000) è il fusibile 6 nella scatola dei fusibili.

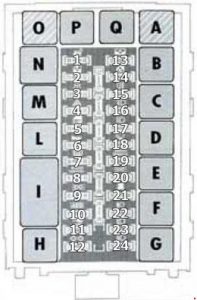

Scatola dei fusibili sulla plancia (tipo 1)
| Nr | Amperaggi [A] | Descrizione |
| 1 | 7,5 | 1) Dim-Dip |
| 30 | 2) Sedili riscaldati | |
| 2 | 25 | Finestrini anteriori elettrici |
| 3 | 7,5 | 1) Indicatori di direzione;Finestrini elettrici anteriori;
Controllo del compressore; Timer del ventilatore del motore; Controllo dell’apertura del bagagliaio. |
| 20 | 2) Orologio;Illuminazione interna del tetto;
Strumentazione; Telecomando con blocco porte; Radio; Radiotelefono. |
|
| 20 | 3) Lampade interne del tetto e illuminazione del bagagliaio;Orologio;
Ricevitore radio; Pulsante di rilascio del bagagliaio; Compressore dell’aria condizionata. |
|
| 4 | 10 | Luci di emergenza;Dispositivo antifurto. |
| 5 | 20 | Dispositivo di blocco delle porte |
| 6 | 25 | 1) Clacson;Accendino per sigari;
Luci di stop; Radio. |
| 20 | 2) Clacson | |
| 7 | 30 | Vetro posteriore riscaldato;Luce di emergenza posteriore riscaldata;
Sbrinamento degli specchietti. |
| 8 | 15 | 1) Strumentazione;Pompa del lavavetri del vetro anteriore;
Luci di retromarcia; Airbag; Regolazione degli specchietti laterali; Orologio; Pannello di controllo; Sistema di codici Alfa Romeo; EGR. |
| 15 | 2) Alimentazione della leva;Strumentazione;
Pannello di controllo; Apertura del bagagliaio; Vetro anteriore; Regolazione degli specchietti laterali; Airbag; Ricircolo dell’aria; Controllo del compressore; EGR (TD); ABS; Radiotelefono; Unita di controllo del riscaldamento aggiuntiva (JTD). |
|
| 15 | 3) Luci di stop;Luci di stop aggiuntive;
Luce di retromarcia; Luce di stop del rimorchio; Tergicristalli del vetro posteriore; Contatori; Lampada di carica; Lampada di avviso di bassa pressione dell’olio; Illuminazione delle spie. |
|
| 9 | 10 | 1) Luce di posizione posteriore destra;Illuminazione della targa anteriore sinistra;
Luce laterale anteriore sinistra; Luce di avviso della luce laterale; Illuminazione del cruscotto; Illuminazione di controllo. |
| 10 | 2) Luce laterale anteriore destra e relativa luce di avviso;Luce laterale posteriore sinistra;
Illuminazione della targa anteriore destra; Luce laterale del rimorchio sinistro; Strumentazione; Controllo dell’illuminazione. |
|
| 10 | 10 | 1) Orologio;Illuminazione interna;
Strumentazione; Telecomando per la serratura delle porte. |
| 10 | 2) Sistema ABS | |
| 11 | 30 | 1) Sedili riscaldati |
| 7,5 | 2) Ventilatore del motore;Unità di controllo CODE;
Unità di controllo (JTD); Unità di controllo del compressore (TD). |
|
| 7,5 | 3) Sistema Alfa Romeo Code (motori T.SPARK);Ventilatore del radiatore del motore;
Sistema di iniezione. |
|
| 12 | 30 | 1) Ventilatore del motore (Boxer) |
| 7,5 | 2) Blocco delle porte e relè dell’allarme;Alimentazione TELEPASS. | |
| 7,5 | 3) Indicatori di direzione | |
| 13 | 30 | Vetri elettrici del tettuccio |
| 14 | 25 | Vetri elettrici posteriori |
| 15 | 7,5 | 1) Copertura posteriore antinebbia (auto e rimorchio);Lampada di avviso della copertura antinebbia. |
| 16 | 15 | Luce abbagliante destra |
| 17 | 15 | Luce abbagliante sinistra;Luce di avviso della luce abbagliante. |
| 18 | 20 | Tergicristallo del vetro anteriore;Sedili riscaldati. |
| 19 | 25 | 1) Tergicristallo del vetro posteriore;Unità di controllo del compressore (TD);
Ventilatore del radiatore (TD e T.SPARK); Sedili riscaldati. |
| 10 | 2) Accendino | |
| 10 | 3) Illuminazione del vano portaoggetti;Finestrini anteriori elettrici;
Finestrini posteriori elettrici; Riscaldamento del vetro posteriore; Regolazione degli specchietti laterali; Tettuccio apribile; Compressore dell’aria condizionata; Interruzione del carico durante l’avviamento. |
|
| 20 | 10 | 1) Illuminazione della strumentazione, illuminazione di controllo, luce di posizione posteriore sinistra, illuminazione della targa anteriore destra, luce di posizione anteriore destra, luce di avviso della luce laterale |
| 10 | 2) Accendino per sigari, luce laterale anteriore sinistra, luce laterale posteriore destra, illuminazione della targa anteriore sinistra, luce laterale del rimorchio destro, luci antinebbia e relative luci di avviso, finestrini anteriori elettrici, finestrini posteriori elettrici, regolazione degli specchietti laterali, radio | |
| 21 | 20 | 1) Riscaldatore, ventilatore |
| 30 | 2) Riscaldatore, ventilatore | |
| 22 | 20 | Luci antinebbia, luce di avviso della luce antinebbia |
| 23 | 10 | 1) Luce anabbagliante destra, dispositivo di regolazione dei fari |
| 10 | 2) Luce anabbagliante sinistra | |
| 24 | 10 | 1) Luce anabbagliante sinistra |
| 10 | 2) Luce anabbagliante destra, dispositivo di regolazione dei fari | |
| Relè | ||
| a | Relè del tettuccio apribile | |
| b | Controllore della copertura posteriore antinebbia | |
| c | 1) Relè della copertura posteriore antinebbia 2) Relè del tettuccio apribile |
|
| d | Relè delle luci abbaglianti | |
| e | Relè principale di alimentazione | |
| f | Relè delle luci antinebbia | |
| g | Relè delle luci anabbaglianti | |
| h | Relè riscaldato del vetro posteriore | |
| i | Unità di controllo del blocco delle porte | |
| j | Relè del clacson | |
| M | Relè delle luci laterali | |
| N | Funzionamento intermittente dei tergicristalli elettronici del vetro anteriore | |
| O | – | |
| P. | 1) Relè per l’attivazione del DIM-DIP 2) Relè del ventilatore di raffreddamento del motore |
|
| Q | 1) Relè del ventilatore di raffreddamento dell’acqua del motore 2) Relè degli indicatori di direzione / luci di emergenza |
|
| 1)… o 2)… o 3)… | ||

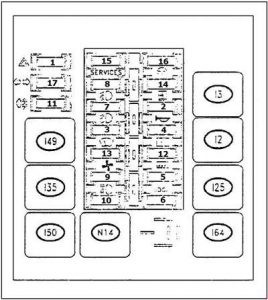

Scatola dei fusibili sulla plancia (tipo 2)
| Numero | Amperaggi [A] | Descrizione |
| 1 | 10 | Luci di emergenza |
| 2 | 20 | Clacson, accendino per sigari, luci di stop, radio |
| 3 | 20 | Tergicristalli |
| 4 | 20 | Vetro posteriore riscaldato |
| 5 | 10 | Illuminazione della strumentazione, controllore, illuminazione, luci di posizione posteriori sinistre, listello destro, luce di posizione anteriore destra, luce di avviso della luce laterale |
| 6 | 10 | Luce laterale posteriore destra, listello sinistro senza listello, luce laterale anteriore sinistra |
| 7 | 10 | Luce anabbagliante destra |
| 8 | 10 | Luce anabbagliante sinistra |
| 9 | 10 | Luce abbagliante destra |
| 10 | 10 | Luce abbagliante sinistra, luce di avviso delle luci abbaglianti |
| 11 | 7,5 | Copertura posteriore antinebbia, lampada di avviso della copertura antinebbia |
| 12 | 30 | Vetro posteriore riscaldato, luce di avviso posteriore riscaldata |
| 13 | 20 | Riscaldatore, ventilatore |
| 14 | 25 | Ventilatore del motore |
| 15 | 10 | Strumentazione, lavavetri dei fari, luce di retromarcia, airbag, orologio, ventilatore del motore, CODICE ALFA ROMEO |
| 16 | 20 | Orologio, illuminazione interna, strumentazione, serrature delle porte |
| 17 | 7,5 | Indicatori di direzione, controllo del compressore, orologio del ventilatore del motore, controllo del tettuccio apribile |
| Relè | ||
| I2 | Relè riscaldato del vetro posteriore | |
| I3 | Relè del clacson | |
| I25 | Relè della copertura posteriore antinebbia | |
| I35 | Relè principale di alimentazione | |
| I49 | Relè delle luci anabbaglianti | |
| I50 | Relè delle luci abbaglianti | |
| I64 | Relè delle luci laterali | |
| N14 | Funzionamento intermittente dei tergicristalli elettronici del vetro anteriore | |
* – Posizione per motori T.SPARK
** – Posizione per motore 1.9 JTD

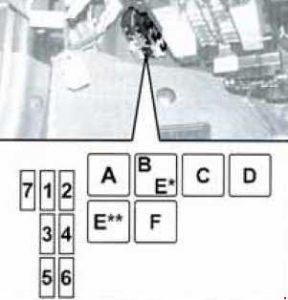

| Numero | ZA | Descrizione |
| 1 | 10 | Compressore dell’aria condizionata |
| 2 | 20 | Lavavetri dei fari |
| 3 | 30 | Finestrini elettrici e sistema di chiusura delle porte |
| 4 | 10 | Sistema degli airbag, strumentazione |
| 5 | 7,5 | Sbrinamento degli specchietti esterni |
| 6 | 20 | Sistema di allarme |
| 7 | 7,5 | Sistema Alfa Romeo Code (motori T.SPARK) |
| Relè | ||
| a | Orologio degli indicatori di direzione | |
| b | Relè di controllo del riscaldamento dell’olio combustibile (solo 1,9 JTO) | |
| c | Relè dei lavavetri dei fari (opzionale per versioni/mercati, dove applicabile) | |
| d | Relè del sollevatore del vetro del passeggero | |
| e | Relè del dispositivo di sbrinamento degli specchietti esterni (opzionale per versioni/mercati, dove applicabile) | |
| f | Relè di apertura del portellone posteriore (opzionale per versioni/mercati, dove applicabile) | |
Scatola dei fusibili del vano motore
T.SPARK
1.9 JTD
| Numero | ZA | Descrizione |
| 1 | 30 | Tutti i dispositivi attivati dalla chiave di accensione in MAR non funzionano |
| 2 | 40 | Ventilatore del radiatore del motore |
| 3 | 60 | Quasi tutti i sistemi elettrici e i componenti non funzionano |
| 4 | 60 | Quasi tutti i sistemi elettrici e i componenti non funzionano |
| 5 | 60 | Sistema ABS |
| 6 | 30 | Sistema di iniezione elettronica con accensione (solo motori a benzina) |
| 7 | 70 | Riscaldatore aggiuntivo (versione 1.9 JTD) per versioni/mercati, dove applicabile |
| 8 | 60 | Candele e resistenza del filtro dell’olio combustibile (versione 1.9 JTD) |
Fusibili aggiuntivi (T.SPARK)
| Numero | ZA | Descrizione |
| 1 | 15 | Sistema di iniezione |
| 2 | 15 | Sistema di iniezione |
| Relè | ||
| a | Relè principale | |
| b | Pompa del carburante e relè di servizio | |
| c | Relè del compressore dell’aria condizionata (opzionale per versioni/mercati, dove applicabile) | |
| d | Relè per attivare il ventilatore del radiatore a 2a velocità | |
Fusibili aggiuntivi (1,9 JTD)
Per il motore 1.9 JTD su un supporto speciale sotto il tappeto sul lato del passeggero, secondo il controllore di iniezione, si trova un set di fusibili e relè.
| Numero | ZA | Descrizione |
| 1 | 7,5 | Sistema Alfa Romeo Code |
| 2 | 7,5 | Sistema di iniezione |
| Relè | ||
| a | Relè della pompa del carburante | |
| b | Relè del sistema di iniezione | |
| Numero | ZA | Descrizione |
| 1 | 40 | Ventilatore del radiatore del motore |
| Relè | ||
| a | Relè di attivazione del ventilatore del radiatore a 2a velocità (versione con riscaldatore) | |
| b | Relè di attivazione del ventilatore a 1a velocità | |
| c | Relè di attivazione del ventilatore a 2a velocità | |
| d | Relè del compressore dell’aria condizionata | |
Per versioni/mercati, dove applicabile, per il motore 1.9 JTD i seguenti relè possono essere trovati in corrispondenza del faro destro:
– Relè del riscaldatore del vano passeggeri a 1a livello
– Relè del riscaldatore del vano passeggeri a 2a livello
– Interruttore di sicurezza del riscaldatore,
Inoltre, solo per versioni con aria condizionata, nel canale del ventilatore del motore è presente un interruttore per il ventilatore del motore a 2a velocità.
