Alfa Romeo Spider (2006-2011) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili dell’Alfa Romeo Spider 2006-2011, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Alfa Romeo Spider (2006-2011) – schema della scatola dei fusibili
Anno di produzione: 2006, 2007, 2008, 2009, 2010, 2011.
Fusibile accendisigari (presa di alimentazione) nell’Alfa Romeo Spider (2006-2011) è il fusibile F44 nella scatola dei fusibili sul cruscotto.

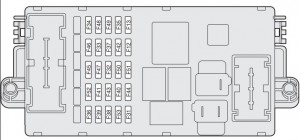

Scatola dei fusibili sul cruscotto

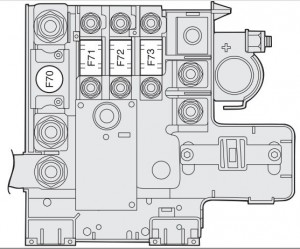

Scatola dei fusibili sul polo positivo della batteria

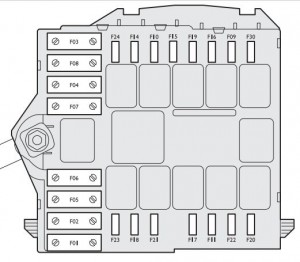

Scatola dei fusibili vicino alla batteria

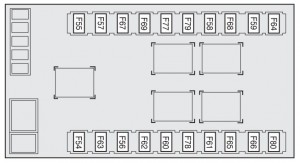

Scatola dei fusibili nel bagagliaio (lato sinistro)
Tabella riepilogativa dei fusibili
| Lucidi | Fusibile | Amperaggi [A] | Posizione |
| Faro destro | F14 | 10 | Batteria |
| Faro sinistro | F15 | 10 | Batteria |
| Fari anabbaglianti destro | F12 | 15 | Cruscotto |
| Fari anabbaglianti sinistro | F13 | 15 | Cruscotto |
| Faro anteriore fendinebbia | F30 | 15 | Batteria (polo positivo) |
| Lucciola di retromarcia | F35 | 7,5 | Cruscotto |
| Terzo stop | F37 | 10 | Cruscotto |
| Faro anteriore di cortesia | F39 | 10 | Cruscotto |
| Faro anteriore di cortesia | F49 | 7,5 | Cruscotto |
| Indicatori di direzione | F53 | 10 | Cruscotto |
| Lucidi di emergenza | F53 | 10 | Cruscotto |
| Descrizione | Fusibile | Amperaggi [A] | Posizione |
| Unità di controllo vano motore | F70 (MEGA-FUSE) | 150 | Cruscotto |
| Unità di controllo sul cruscotto | F71 | 70 | Cruscotto |
| Riscaldatore carburante (versioni diesel) | F73 | 60 | Cruscotto |
| Unità di controllo avviamento | F01 (FUSIBILE MAXI) | 70 | Batteria |
| Unità di controllo sul cruscotto | F01 (FUSIBILE MAXI) | 70 | Batteria |
| Ventilatore del sistema di climatizzazione | F02 (FUSIBILE MAXI) | 40 | Batteria |
| Blocco elettrico dello sterzo | F03 (FUSIBILE MAXI) | 20 | Batteria |
| Punto di diramazione freno (pompa) | F04 (FUSIBILE MAXI) | 40 | Batteria |
| Punto di diramazione freno (valvola elettromagnetica) | F05 (FUSIBILE MAXI) | 40 | Batteria |
| Ventilatore del radiatore (bassa velocità) | F06 (FUSIBILE MAXI) | 40 | Batteria |
| Ventilatore del radiatore (alta velocità) | F07 (FUSIBILE MAXI) | 40 | Batteria |
| Spruzzatore dei fari | F09 | 20 | Batteria |
| Clacson | F10 | 15 | Batteria |
| Servizi elettronici aggiuntivi iniettori | F11 | 15 | Batteria |
| + INT per il sistema di iniezione elettronica | F 16 | 7,5 | Batteria |
| Servizi di base iniezione elettronica | F17 | 10 | Batteria |
| Punto di diramazione controllo motore | F18 | 15 | Batteria |
| Compressore del sistema di climatizzazione | F19 | 7,5 | Batteria |
| Riscaldamento del lunotto posteriore | F20 | 20 | Batteria |
| Alimentazione della pompa carburante | F21 | 20 | Batteria |
| Bobine di accensione / iniettori (versioni a benzina) | F22 | 15 | Batteria |
| Servizi di base iniezione elettronica (versioni diesel) | F22 | 20 | Batteria |
| Alimentazione del sistema audio / sistema di navigazione radio | F23 | 15 | Batteria |
| Punto di diramazione Body Computer / Bobina relè spruzzatori fari | F31 | 7,5 | Cruscotto |
| Diramazione porta conducente / diramazione porta passeggero / dispositivo di accensione | F32 | 15 | Cruscotto |
| Libero | F33 | – | Cruscotto |
| Libero | F34 | – | Cruscotto |
| Sensore / misuratore di flusso acqua nel filtro del carburante | F35 | 7,5 | Cruscotto |
| Interruttore luci di stop / pannello di controllo sulla console centrale | F35 | 7,5 | Cruscotto |
| Cruise control | F35 | 7,5 | Cruscotto |
| Sensore AQS | F35 | 7,5 | Cruscotto |
| Libero | F36 | – | Cruscotto |
| Punto di diramazione cruscotto | F37 | 10 | Cruscotto |
| Controllore fari anteriori / Alimentazione controllore fari a gas (Bixenon) (dove previsto) | F37 | 10 | Cruscotto |
| Attuatore di bloccaggio / sblocco bagagliaio | F38 | 15 | Cruscotto |
| Presso il punto di diagnosi EOBD | F39 | 10 | Cruscotto |
| Unità di controllo TPMS | F39 | 10 | Cruscotto |
| Programmazione telefono cellulare | F39 | 10 | Cruscotto |
| Unità di controllo sistema di allarme (per versioni / mercati dove previsto) | F39 | 10 | Cruscotto |
| Sistema di controllo clima | F39 | 10 | Cruscotto |
| Vetro posteriore riscaldato | F40 | 30 | Cruscotto |
| Dispersore ugelli spruzzatori fari | F41 | 7,5 | Cruscotto |
| Dispersore specchio riscaldato | F41 | 7,5 | Cruscotto |
| Alimentazione punto di diramazione freno (ABS / VDC) – Punto di diramazione angolo di sterzata – Sensore di inclinazione | F42 | 7,5 | Cruscotto |
| Spazzola / spruzzatore vetro anteriore | F43 | 30 | Cruscotto |
| Accendisigari sulla console centrale | F44 | 10 | Cruscotto |
| Sistema di navigazione radio | F49 | 7,5 | Cruscotto |
| Unità di controllo sensore pioggia | F49 | 7,5 | Cruscotto |
| Punto di diramazione volante | F49 | 7,5 | Cruscotto |
| Pannello dei pulsanti di controllo | F49 | 7,5 | Cruscotto |
| Punto di diramazione sensore di parcheggio | F49 | 7,5 | Cruscotto |
| Console centrale controlla luci | F49 | 7,5 | Cruscotto |
| Sedile controlla luci | F49 | 7,5 | Cruscotto |
| Servizi relativi ai vetri anteriori | F49 | 7,5 | Cruscotto |
| Programmazione telefono cellulare | F49 | 7,5 | Cruscotto |
| Pulsante START / STOP | F49 | 7,5 | Cruscotto |
| Sistema airbag | F50 | 7,5 | Cruscotto |
| Unità di controllo TPMS | F51 | 7,5 | Cruscotto |
| Impostazione preliminare del sistema audio | F51 | 7,5 | Cruscotto |
| Punto di diramazione cruscotto | F53 | 10 | Cruscotto |
| Amplificatore del sistema audio con processore DSP | F54 | 30 | Bagagliaio |
| + 30 amplificatori audio HI-FI | F54 | 30 | Bagagliaio |
| Controllo movimento sedile sinistro | F56 | 25 | Bagagliaio |
| Riscaldamento sedile sinistro | F57 | 7,5 | Bagagliaio |
| Controllo movimento sedile destro | F60 | 25 | Bagagliaio |
| Libero | F61 | – | Bagagliaio |
| Riscaldamento sedile destro | F67 | 7,5 | Bagagliaio |
| Libero | F58 | – | Bagagliaio |
| Libero | F59 | – | Bagagliaio |
| Pompa idraulica superiore | F62 | 30 | Bagagliaio |
| Unità di controllo superiore e valvole elettromagnetiche | F63 | 20 | Bagagliaio |
| Libero | F64 | – | Bagagliaio |
| Libero | F66 | – | Bagagliaio |
| Libero | F68 | – | Bagagliaio |
| Libero | F69 | – | Bagagliaio |
| Libero | F77 | – | Bagagliaio |
| Finestrino sinistro elettrico | F78 | 30 | Bagagliaio |
| Libero | F79 | – | Bagagliaio |
| Finestrino destro elettrico | F80 | 30 | Bagagliaio |
