Alfa Romeo 147 (2001-2005) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Alfa Romeo 147 (2001-2005), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Alfa Romeo 147 (2001-2005) – schema del fusibile
Anno di produzione: 2001, 2002, 2003, 2004, 2005.
Fusibile accendisigari Alfa Romeo 147 – (scatola dei fusibili nell’abitacolo, fusibile F20/20A)

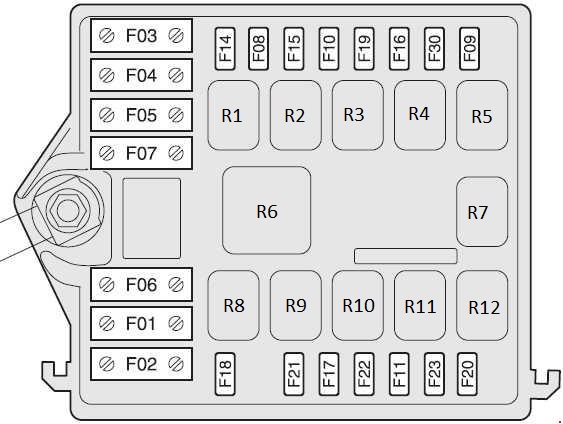

Scatola dei fusibili nel vano motore.
L’accesso alla scatola dei fusibili si trova accanto alla batteria.
Schema della scatola dei fusibili
| Nr |
Amperi [A] |
Descrizione |
| 1 | 50 | Riscaldamento candelette (versioni diesel) |
| 2 | 50 | Unità di controllo cruscotto |
| 3 | 30 | Pompa del cambio Selespeed |
| 4 | 50 | Unità di controllo ABS |
| 5 | 40 | Ventilatore dell’aria condizionata |
| 6 | 30 | Ventilatore del radiatore (prima velocità – versioni a benzina);Ventilatore del radiatore (prima velocità – versioni diesel). |
| 7 | 50 60* |
Ventilatore del radiatore (seconda velocità – versioni a benzina);Ventilatore del radiatore (seconda velocità – versioni diesel). |
| 8 | 30 | Riscaldatore supplementare |
| 9 | 20 | Lavavetri dei fari |
| 10 | 15 | Clacson |
| 11 | 15 | Servizi secondari (iniezione elettronica) |
| 14 | 10 | Faro destro dei fari anabbaglianti |
| 15 | 10 | Faro sinistro dei fari anabbaglianti |
| 16 | 7,5 | Sistema di iniezione elettronica |
| 17 | 7,5 | Servizi di base (iniezione elettronica) |
| 18 | 7,5 | Unità di controllo iniezione elettronica +30 |
| 19 | 7,5 | Compressore dell’aria condizionata |
| 20 | 20 | Filtro dell’olio riscaldato (versioni diesel) |
| 21 | 15 | Pompa del carburante;Bobine di accensione. |
| 22 | 15 20* |
Iniettori (versioni a benzina);Iniettori (versioni diesel). |
| 23 | ||
| 30 | 10 | Fari fendinebbia |
| R1 | Relè dei fari anabbaglianti |
| R2 | Relè del ventilatore del riscaldatore |
| R3 | Relè del clacson |
| R4 | Relè dei fari fendinebbia |
| R5 | Relè del lavavetri dei fari |
| R6 | Relè del motore del ventilatore del liquido di raffreddamento motore 2 |
| R7 | Relè della frizione del compressore AC |
| R8 | Relè del motore del ventilatore del liquido di raffreddamento motore 1 |
| R9 | Relè della pompa del carburante (FP) – relè della pompa di sollevamento benzina/carburante-Diesel |
| R10 | Relè di controllo del motore (EC) |
| R11 | – |
| R12 | Relè del riscaldatore del carburante-Diesel |

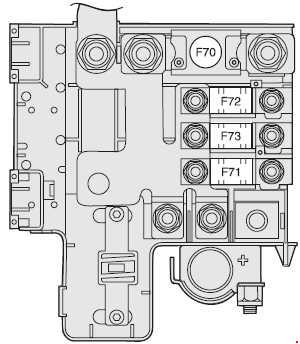

Per accedere ai fusibili nella scatola dei fusibili sul montante della batteria, è necessario rimuovere il coperchio protettivo premendo i ganci di apertura (anteriori).
| Nr |
Amperi [A] |
Descrizione |
| 70 | 125 150* |
Scatola di controllo del vano motore (versioni a benzina);Scatola di controllo del vano motore (versioni diesel). |
| 71 | 70 | Unità di controllo cruscotto |
| 72 | 30 | Chiave di accensione |
| 73 | 30 | Riscaldatore supplementare |

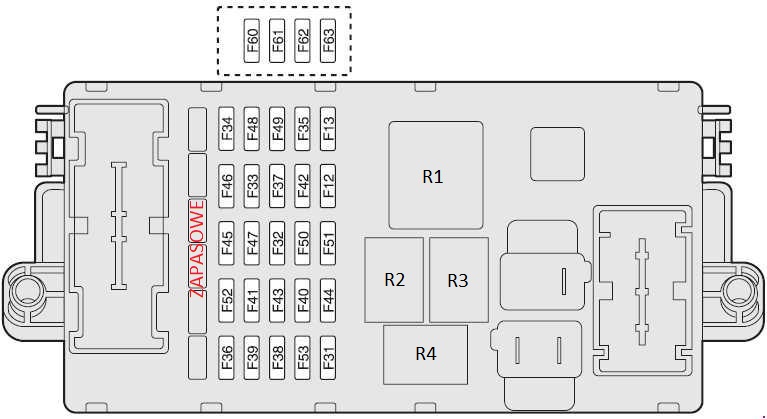

Scatola dei fusibili nell’abitacolo dell’Alfa Romeo 147.
L’accesso alla scatola dei fusibili nel cruscotto si ottiene allentando due fissaggi e rimuovendo la copertura protettiva.
| Nr |
Amperi [A] |
Descrizione |
| 12 | 10 | Faro destro dei fari anabbaglianti |
| 13 | 10 | Faro sinistro dei fari anabbaglianti;Dispositivo di regolazione dei fari anteriori. |
| 31 | 7,5 | Sistema di aria condizionata;Bobine dei relè del riscaldatore. |
| 32 | 15 | Scatola del cambio Selespeed con chiave +30 |
| 33 | 20 | Finestrino elettrico posteriore sinistro |
| 34 | 20 | Finestrino elettrico posteriore destro |
| 35 | 7,5 | Luce di retromarcia;Cruise control;
Illuminazione del controllo dell’aria condizionata. |
| 36 | 10 | Unità di controllo del rimorchio |
| 37 | 10 | Luce di frenata;Strumento di misurazione. |
| 38 | 20 | Chiusura centralizzata delle porte |
| 39 | 15 | Aria condizionata;Radio;
Navigazione; Servizi + 30 sensori di volume; Presa diagnostica del sistema EOBD; Dotazione di telefono cellulare; Controllo della porta del conducente; Controllo del bagagliaio. |
| 40 | 30 | Riscaldamento del lunotto posteriore |
| 41 | 7,5 | Specchietti laterali riscaldati – ugelli riscaldati |
| 42 | 7,5 | Sensore del sistema VDC;Sensore dell’angolo di sterzata;
Unità di controllo ABS. |
| 43 | 30 | Parabrezza – lavavetri posteriore (pompa bidirezionale) |
| 44 | 20 | Accendisigari |
| 45 | 15 | Sedili con riscaldamento elettrico |
| 46 | 15 | Tettuccio apribile |
| 47 | 20 | Alimentazione centralina porta conducente |
| 48 | 20 | Alimentazione centralina porta passeggero |
| 49 | 7,5 | Servizi aggiuntivi Controllo dell’illuminazione |
| 50 | 7,5 | Unità di controllo dell’airbag |
| 51 | 7,5 | Scatola del cambio Selespeed |
| 52 | 15 | Tergicristallo posteriore |
| 53 | 10 | Luci di emergenza +30 indicatori di direzione strumento di misurazione |
| 60 | 25 | Sblocco elettrico del portellone posteriore |
| 61 | 15 | Sistema Bose |
| 62 | 15 | Sistema Bose |
| 63 | 20 | Tettuccio apribile |
| R1 | Relè dei sedili anteriori riscaldati |
| R2 | Relè del riscaldatore del lunotto posteriore |
| R3 | Relè del tergicristallo/posteriore |
| R4 | Relè dei fari anabbaglianti |
