BMW X1 II F48 (2016-2021) – scatola dei fusibili

Giugno 9, 2025 Luca Moretti

In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW X1 (F48) 2016-2021, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Indice

BMW X1 II (F48) – schema della scatola dei fusibili

Anno di produzione: 2016, 2017, 2018, 2019, 2020, 2021.

Posizione della scatola dei fusibili nel vano portaoggetti

Abbassa il coperchio, guarda la freccia.

In fondo al post troverai la descrizione dei simboli!

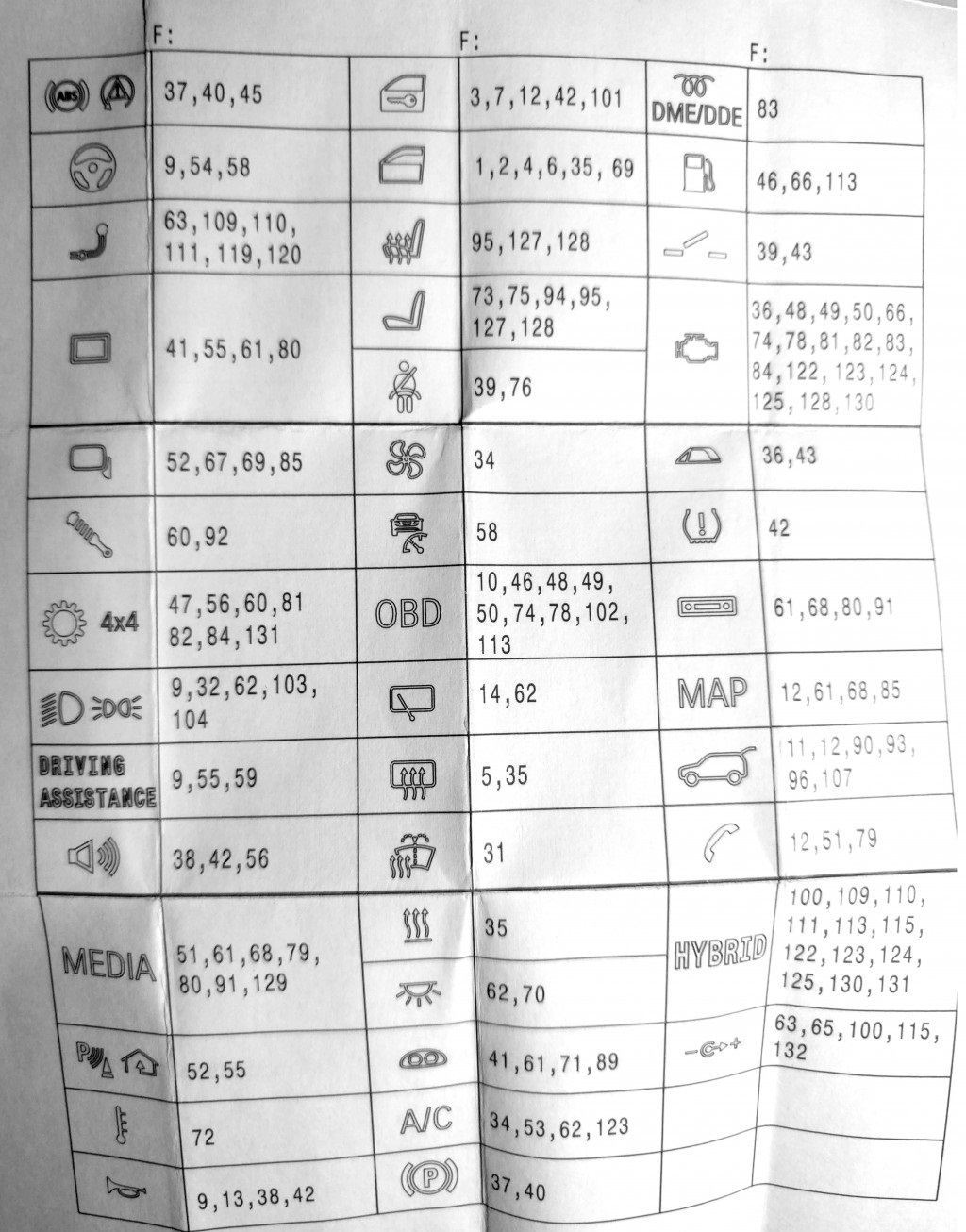

Simboli e numeri dei fusibili

Numeri dei fusibili relativi al significato del fusibile.

Schema della scatola dei fusibili

Fusibile	Numero
30	–
31	50
32	40
33	–
34	40
35	50
36	–
37	5
38	5
39	5
40	5
41	5
42	5
43	30
44	–
45	40
46	5
47	30
48	30
49	5
50	5
51	5
52	5
53	5
54	5
55	5
56	5
57	–
58	10
59	5
60	5
61	20
62	5
63	20
64	–
65	20
66	20
67	7,5
68	5
69	7,5
70	5
71	7,5
72	5
73	10
74	5
75	10
76	5
77	–
78	15
79	5
80	5
81	15
82	5
83	7,5
84	5
85	5
86	–
87	–
88	–
89	5
90	5
91	15
92	10
93	15
94	20
95	30
96	10
97	–
98	–
99	–
100	5
101	5
102	15
103	20
104	20
105	–
106	–
107	40
108	–
109	5
110	5
111	5
112	–
113	10
114	–
115	5
116	–
117	–
118	–
119	20
120	20
121	–
122	5
123	5
124	10
125	10
126	–
127	30
128	30
129	30
130	10
131	30
132	20

Leggere L'importanza dei simboli dei fusibili BMW

Schema BDC (Body Domain Controller)

Fusibile	Amperaggi [A]
1	30
2	30
3	20
4	30
5	30
6	30
7	20
8	–
9	5
10	7,5
11	7,5
12	5
13	15
14	15

Significato dei simboli dei fusibili BMW

La lista sarà aggiornata continuamente. Se hai suggerimenti, lascia un commento o scrivi un’email!

Nr	Simbolo	Descrizione
1		ABS (sistema di prevenzione del bloccaggio delle ruote durante la frenata),DSC (controllo dinamico della stabilità)
2		Modulo di controllo della funzione della colonna dello sterzo
3		Modulo rimorchio, gancio di traino
4		Display sul parabrezza Head-Up (HUD)
5		Sistema START-STOP
6		Specchietti elettrici
7		Impianto di sospensione pneumatica
8		Trasmissione;DSC – controllo dinamico della stabilità; SMG – trasmissione manuale sequenziale.
9		Fari principali;Sensore della pioggia; Sensore di luce; Controllo elettronico dell’altezza di guida.
10		Modulo luci
11		Changer CD;Modulo Can Gateway.
12		Allarme
13		Sensori di parcheggio / Home link (apriporta del garage)
14		Ventola elettrica
15		clacson
16		Modulo porta;Chiusura automatica silenziosa.
17		Finestre elettriche
18		Sedili riscaldati
19		Regolazione dei sedili
20		Cinture di sicurezza
21		OBD
22		Riscaldamento;Riscaldamento indipendente per sosta. Riscaldamento del parabrezza.
23		Cruise control
24		Relè tergicristallo posteriore
25		Disgelo del lunotto posteriore (riscaldamento del lunotto posteriore)
26		Riscaldatore del liquido lavavetri
27		Ventilatore
28		Luci interne
29		Cruscotto strumenti;Contachilometri
30		Sistema di climatizzazione
31	DDE	Elettronica digitale Diesel (DDE)
32		Relè della pompa del carburante;Controllo della pompa del carburante.
33		DME – Elettronica digitale del motore;Modulo di tensione integrato – IVM.
34		BDC (Controller Body Domain Controller)
35		Amplificatore HiFi;Sintonizzatore TV; Modulo video. Radio (?).
36		Controllo della pressione dei pneumatici RDV
37		Lavalunotto anteriore
38		Sistema di lavaggio dei fari
39		Tettuccio apribile;Vetro panoramico; Modulo superiore del cabriolet.
40		Telefono
41		Modulo superiore del cabriolet;Relè cabriolet.
42		Accendino anteriore e posteriore;Presso 12V; Presso di ricarica del vano portaoggetti (12V).
43		Freno di stazionamento
44		Blocco del coperchio del bagagliaio (portellone posteriore);Chiusura automatica del portellone posteriore.
45		Parasole elettrico posteriore (per BMW F60 M5)
46		Sistema di trazione dinamico
47		Trazione integrale
48		Sistema START-STOP
49		Assistente alla guida
50		Sistema ibrido
51		Sistema audio
52		Specchietto retrovisore elettrocromatico
53		Relè del compressore dell’impianto di sospensione pneumatica
