BMW 3 E90, E91, E92, E93 (2005-2013) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 3 (E90, E91, E92, E93) 2005-2013, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW Serie 3 E90, E91, E92, E93 (2005-2013) descrizione schema della scatola dei fusibili
Anno di produzione: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013
Fusibile accendisigari (presa di alimentazione) in BMW Serie 3 E90, E91, E92, E93 (2005-2010) è il fusibile F30 nella scatola dei fusibili nel vano portaoggetti.
Dietro il vano portaoggetti (fino a 03.2007)

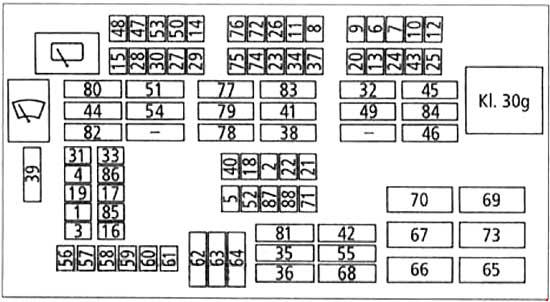

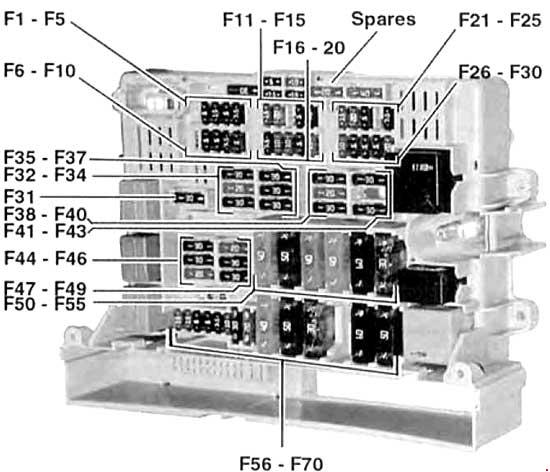

| Nr | Amperaggi [A] | Descrizione |
| F1 | – | – |
| F2 | 5 | Antena |
| F3 | 20 | Riscaldamento del sedile del passeggero |
| F4 | 5 | Sistema di accesso all’auto |
| F5 | 7,5 | Centro di controllo delle funzioni del tetto |
| F6 | 15 | Modulo di controllo della trasmissione |
| F7 | 20 | Modulo di controllo del riscaldatore aggiuntivo. |
| F8 | 5 | Changer CD |
| F9 | 10 | Cruise control attivo |
| F10 | – | – |
| F11 | 10 | Radio |
| F12 | 20 | Cabriolet controllato dall’alto odal tettuccio apribile;
Centro funzioni del tetto (FZD). |
| F13 | 5 | Controllore iDrive |
| F14 | – | – |
| F15 | 5 | Sensore AUC |
| F 16 | 15 | Clacson |
| F17 | 5 | Scatola telefonica estraibile;Trasmettitore telefonico. |
| F18 | 5 | Changer CD |
| F19 | 7,5 | Modulo di controllo accesso comfort;Moduli di controllo delle maniglie esterne
delle porte anteriori; Sensore della sirena e sensore di inclinazione. |
| F20 | 5 | DSC;Modulo di controllo della scatola di distribuzione. |
| F21 | 7,5 | Set di interruttori della porta del conducente;Specchietti retrovisori esterni. |
| F22 | 10 | Gestione della dinamica longitudinale;Altoparlante di sgancio del gancio di traino. |
| F23 | 10 | Tuner digitale;Radio satellitare. |
| F24 | 5 | Controllo della pressione dei pneumatici (RDC) |
| F25 | 10 | Moduli di controllo del posizionamentodelle cinture di sicurezza anteriori. |
| F26 | 10 | Illuminazione del selettore;Scatola telefonica estraibile;
Trasmettitore telefonico. |
| F27 | 5 | Set di interruttori della porta del conducente;Trasmettitore telefonico. |
| F28 | 5 | Centro di controllo delle funzioni del tetto;Controllo del parcheggio (PDC). |
| F29 | 5 | Sensore AUC;Moduli di riscaldamento dei sedili anteriori. |
| F30 | 20 | Presa 12 V;Accendisigari anteriore. |
| F31 | 20 | CCC/M-ASK;Radio. |
| F32 | 30 | Modulo di riscaldamento del sedile del conducente;Modulo del sedile del conducente. |
| F33 | 30 | Controllo del sedile anteriore |
| F34 | 30 | Amplificatore audio |
| F35 | 30 | DSC |
| F36 | 30 | Modulo per le gambe |
| F37 | 30 | Controllo del sedile del conducente |
| F38 | 30 | Modulo di controllo della scatola di distribuzione |
| F39 | 30 | Spazzole |
| F40 | 20 | Pompa del carburante (EKPS) |
| F41 | 30 | Modulo per le gambe |
| F42 | 30 | Modulo del rimorchio |
| F43 | 30 | Pompa del lavavetri dei fari |
| F44 | 30 | Modulo del rimorchio |
| F45 | 40 | Sistema di sterzo attivo |
| F46 | 30 | De-ghiacciatore del lunotto posteriore |
| F47 | 20 | Presa del rimorchio |
| F48 | 20 | Spazzola posteriore econtrollo del lavavetri. |
| F49 | 30 | Riscaldamento del sedile del passeggero |
| F50 | 40 | Sistema di sterzo attivo |
| F51 | 50 | Sistema di accesso all’auto |
| F52 | 50 | Modulo per le gambe |
| F53 | 50 | Modulo per le gambe |
| F54 | 60 | B+ potenziale distributore |
| F55 | – | – |
| F56 | 15 | Chiusura centralizzata |
| F57 | 15 | Chiusura centralizzata |
| F58 | 5 | Set di indicatori;Presa OBD II. |
| F59 | 5 | Set di interruttoridella colonna dello sterzo. |
| F60 | 7,5 | Climatizzazione e riscaldamento |
| F61 | 5 | Illuminazione del vano di carico;Display informativo centrale;
Illuminazione del vano portaoggetti; Illuminazione del bagagliaio. |
| F61 | 30 | Controllo della finestra |
| F63 | 30 | Controllo della finestra |
| F64 | 30 | Controllo della finestra |
| F65 | 40 | DSC |
| F66 | 50 | Riscaldatore del carburante (Diesel) |
| F67 | 50 | Stadio di uscita del ventilatore |
| F68 | 50 | Relè della pompa a vuoto |
| F69 | 50 | Ventilatore di raffreddamento del motore |
| F70 | 50 | Pompa iniezione aria secondaria |
| F71 | 20 | Presa del rimorchio |
| F72 | – | – |
| F73 | – | – |
| F73 | – | – |
| F74 | – | – |
| F75 | – | – |
| F76 | – | – |
| F77 | 30 | Iniettori di carburante;Bobine di accensione;
Condensatore contro interferenze. |
| F78 | – | – |
| F79 | – | – |
| F80 | – | – |
| F81 | – | – |
| F82 | – | – |
| F83 | – | – |
| F84 | – | – |
| F85 | – | – |
| F86 | – | – |
| F87 | – | – |
| F88 | – | – |

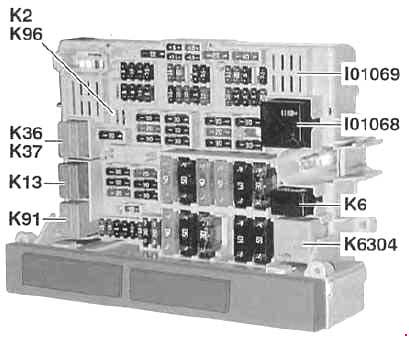

| Relè | Descrizione | |
| I01068 | Relè, morsetto 30g | |
| I01069 | Relè, morsetto 15 (sulla scheda PC) | |
| K2 | Relè del clacson (sulla scheda PC) | |
| K6 | Relè del lavavetri dei fari | |
| K13 | Relè del de-ghiacciatore del lunotto posteriore | |
| K36 | Relè dei tergicristalli 1 | |
| K37 | Relè dei tergicristalli 2 | |
| K91 | Relè del tergicristallo posteriore(Sport Wagon). | |

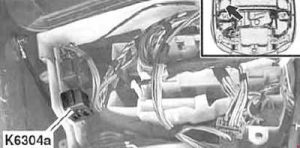

| K6304 | Relè della pompa di iniezionearia secondaria. | |
Dietro il vano portaoggetti (03.2007 – 09.2007)
| Nr | Amperaggi [A] | Descrizione |
| F1 | 10 | Modulo di controllo della protezionecontro il ribaltamento. |
| F2 | 5 | Set di indicatori;Spina OBD II. |
| F3 | 20 | Riscaldamento del sedile del passeggero |
| F4 | 5 | Sistema di accesso all’auto |
| F5 | – | – |
| F6 | 15 | Modulo di controllo della trasmissione |
| F7 | 20 | Modulo di controllo del riscaldatore aggiuntivo |
| F8 | 20 | Amplificatore audio |
| F9 | 10 | Cruise control attivo |
| F10 | 15 | Modulo del rimorchio |
| F11 | 10 | Radio |
| F12 | 20 | Cabriolet controllato dall’altoo dal tettuccio apribile;
Centro funzioni del tetto (FZD). |
| F13 | 5 | Controllore iDrive;Controllo della pressione dei pneumatici (RDC). |
| F14 | – | – |
| F15 | 5 | Sensore AUC |
| F 16 | 15 | Clacson |
| F17 | 5 | Scatola telefonica estraibile;Trasmettitore telefonico. |
| F18 | 5 | Sostituzione:Antena;
Illuminazione della leva del cambio; Non sostituibile: Specchietto retrovisore elettrocromatico; Illuminazione della cornice del cambio. |
| F19 | 7,5 | Sensore della sirena e sensore di inclinazione |
| F20 | 5 | DSC;Modulo di controllo della scatola di distribuzione. |
| F21 | 7,5 | Set di interruttori della porta del conducente;Specchietti retrovisori esterni. |
| F22 | 10 | Gestione della dinamica longitudinale |
| F23 | 10 | Tuner digitale;Radio satellitare. |
| F24 | 5 | Convertitore di corrente continua;Relè di disattivazione del ventilatore. |
| F25 | 10 | Moduli di controllo del posizionamentodelle cinture di sicurezza anteriori. |
| F26 | 10 | Scatola telefonica estraibile;Trasmettitore telefonico. |
| F27 | 5 | Set di interruttori della porta del conducente;Trasmettitore telefonico. |
| F28 | 5 | Centro di controllo delle funzioni del tetto;Controllo del parcheggio (PDC). |
| F29 | 5 | Moduli di riscaldamento dei sedili anteriori |
| F30 | 20 | Presa 12 V;Accendisigari anteriore. |
| F31 | 20 | CCC/M-ASK |
| F32 | 30 | Modulo del sedile del conducente |
| F33 | 5 | Modulo di controllo accesso comfort;Moduli di controllo delle maniglie
esterne delle porte anteriori. |
| F34 | 5 | Changer CD;Antena. |
| F35 | 30 | DSC |
| F36 | 30 | Modulo per le gambe |
| F37 | 10 | Controllo del sedile anteriore |
| F38 | 30 | Modulo di controllo della scatola di distribuzione |
| F39 | 30 | Spazzole |
| F40 | 7,5 | Centro di controllo delle funzioni del tetto |
| F41 | 30 | Modulo per le gambe |
| F42 | 40 | Modulo per le gambe |
| F43 | – | – |
| F44 | 30 | Modulo del rimorchio |
| F45 | 40 | Sistema di sterzo attivo |
| F46 | 30 | De-ghiacciatore del lunotto posteriore |
| F47 | 20 | Presa del rimorchio |
| F48 | 20 | Pompa del lavavetri dei fari;Spazzola posteriore e
controllo del lavavetri. |
| F49 | 30 | Modulo del sedile del passeggero |
| F50 | 10 | Modulo di controllo del motore (ECM) |
| F51 | 40 | Sistema di accesso all’auto |
| F52 | 20 | Riscaldamento del sedile del conducente |
| F53 | 20 | Riscaldamento del sedile del passeggero |
| F54 | 30 | Modulo del rimorchio |
| F55 | – | – |
| F56 | 15 | Chiusura centralizzata |
| F57 | 15 | Chiusura centralizzata |
| F58 | 5 | Set di indicatori Presa OBD II |
| F59 | 5 | Set di interruttori della colonna dello sterzo |
| F60 | 5 | Display informativo centrale |
| F61 | 10 | Illuminazione del vano di carico;Display informativo centrale;
Illuminazione del vano portaoggetti; Illuminazione del bagagliaio. |
| F62 | 30 | Controllo della finestra |
| F63 | 30 | Controllo della finestra |
| F64 | 30 | Controllo della finestra |
| F65 | 10 | Illuminazione della leva del cambio;Gestione della dinamica longitudinale. |
| F66 | 50 | Riscaldatore del carburante (Diesel) |
| F67 | 40 | Stadio di uscita del ventilatore |
| F68 | 40 | Modulo per le gambe |
| F69 | 50 | Ventilatore di raffreddamento del motore – 400 W |
| 60 | Ventilatore di raffreddamento del motore – 600 W | |
| F70 | 40 | Pompa iniezione aria secondaria |
| F71 | 20 | Presa del rimorchio |
| F72 | – | – |
| F73 | – | – |
| F74 | 10 | Modulo di controllo del motore (ECM);Valvola dei gas di scarico;
Modulo diagnostico di perdita dal serbatoio del carburante; Sensore di ossido di azoto. |
| F75 | 10 | Sensore EAC;Ventilatore E-box;
ECM; Relè della pompa di aria secondaria. |
| F76 | 30 | Sensore dell’albero motore;Valvola di sfiato del serbatoio del carburante;
Sensore di flusso di massa dell’aria; Sensore di stato dell’olio; Controllori variabili del collettore di aspirazione; Valvola di controllo del volume. |
| F77 | 30 | Iniettori di carburante;Bobine di accensione;
Condensatore contro interferenze della bobina di accensione. |
| F78 | 30 | Sensori dell’albero a camme;Termostato del liquido di raffreddamento;
Pompa elettrica del liquido di raffreddamento; Modulo di controllo del motore (ECM); Valvole VANOS. |
| F79 | 30 | Riscaldamento del de-ghiacciatoredella coppa dell’olio;
Riscaldamento del sensore di ossigeno. |
| F80 | 40 | Senze turbocompressore:Pompa elettrica del liquido di raffreddamento. |
| F81 | 30 | Modulo del rimorchio |
| F82 | – | – |
| F83 | 40 | Modulo per le gambe |
| F84 | 30 | Pompa del lavavetri dei fari |
| F85 | – | – |
| F86 | – | – |
| F87 | – | – |
| F88 | 20 | Pompa del carburante (EKPS) |
