BMW X5 F15 (2013-2018) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW X5 (F15) 2013-2018, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW X5 (F15) – (2013-2018) – schema dei fusibili
Anno di produzione: 2013, 2014, 2015, 2016, 2017, 2018.
Fusibile accendisigari (presa di alimentazione) in BMW X5 F15 (2013-2018) è il fusibile 37 nel quadro fusibili del vano motore.

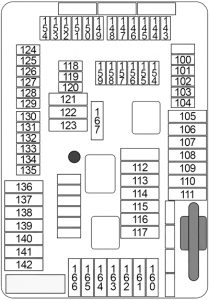

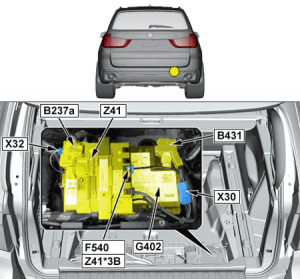

Quadro fusibili del bagagliaio
| Nr |
Amperaggi [A] |
Descrizione |
| 100 | 5 | Pulsante del freno di stazionamento |
| 101 | 15 | Faro anteriore destro |
| 102 | 5 | Unità della batteria ad alta tensione |
| 103 | 5 | Sirena con sensore di allerta inclinazione |
| 104 | 5 | Unità di controllo del freno di stazionamento;Rilevamento della perdita di vuoto naturale (NVLD). |
| 105 | 30 | Tamburo elettromotore automatico reversibile (destro). |
| 106 | 30 | Distribuzione laterale del momento torcentale sull’asse posteriore |
| 107 | 40 | Attivazione automatica del coperchio del bagagliaio(> 07.2016);
Modulo funzionale del portellone posteriore (08.2016>). |
| 108 | – | – |
| 109 | – | – |
| 110 | 40 | Relè del compressore della sospensione pneumatica |
| 111 | – | – |
| 112 | 20 | Modulo di controllo del serbatoio del carburante sotto pressione |
| 113 | 30 | Modulo del rimorchio |
| 114 | 30 | Modulo del rimorchio |
| 115 | 20 | Faro anteriore destro |
| 116 | 30 | Unità di controllo del freno di stazionamento |
| 117 | 30 | Tamburo elettromotore automatico reversibile(sinistro). |
| 118 | 5 | Interruttore video (VSW) |
| 119 | – | – |
| 120 | 5 | Unità di controllo dell’alimentazione |
| 5 | N20:Controllore di carica della batteria ausiliaria. | |
| 121 | 20 | Radio lettore |
| 122 | 30 | Amplificatore audio |
| 123 | – | – |
| 124 | 5 | Modulo video |
| 125 | – | – |
| 126 | 10 | Azionamento automatico della chiusura dolce della porta posteriore destra |
| 127 | 5 | Cambiavalute DVD |
| 128 | 5 | Vassoio per ricarica wireless;Amplificatore per antenna;
Piastra base. |
| 129 | 15 | Active Sound Design (ASD) |
| 130 | 5 | Attivazione automatica del coperchio del bagagliaio |
| 131 | 5 | Illuminazione del bagagliaio;Pulsante del portellone posteriore
sul lato interno del portellone posteriore; Filtro fonoassorbente. |
| 132 | 5 | Distribuzione laterale del momento torcentale sull’asse posteriore;Controllo elettronico dell’altezza di guida. |
| 133 | 5 | Climatizzazione automatica del vano posteriore |
| 134 | 5 | Sistema automatico di chiusura dolcedella porta del conducente |
| 135 | 5 | Generatore di gas sicuro del morsetto della batteria |
| 136 | – | – |
| 137 | – | – |
| 138 | – | – |
| 139 | 20 | Pressofusibile del rimorchio |
| 140 | 20 | Coperchio del bagagliaio;Chiusura del portellone posteriore. |
| 141 | – | – |
| 142 | – | – |
| 143 | 10 | Relè del radiatore |
| 144 | 15 | Unità di controllo della riduzione selettivacatalitica (SCR) |
| 145 | 5 | Assistente al parcheggio;Ventilatore Infotainment n. 2. |
| 146 | 15 | Valvola di scarico elettrica (n. 1, n. 2) |
| 147 | 15 | Unità di controllo della riduzione selettivacatalitica (SCR) |
| 148 | 5 | Avviso di cambio corsia (SWW) |
| 149 | 7.5 | Faro anteriore destro |
| 150 | 5 | → 06.2016:Elettronica senza contatto per
la valutazione dell’apertura del portellone posteriore; Elettronica comoda per la ricarica. |
| 7.5 | 07.2016 →: Elettronica senza contatto
per la valutazione dell’apertura del portellone posteriore; Elettronica comoda per la ricarica; modulo funzionale del portellone posteriore. |
|
| 151 | 5 | HUB USB(presa USB n. 1 / n. 2, presa AUX-In) |
| 152 | 5 | Tamburo elettromotore automatico reversibile(sinistro/destro). |
| 153 | 15 | Unità di controllo della riduzione selettivacatalitica (SCR). |
| 154 | 5 | Telecamera universale (TRSVC);Telecamera di retromarcia. |
| 155 | 10 | Azionamento automatico della chiusura dolcedella porta del passeggero. |
| 156 | 10 | Sistema automatico di chiusura dolcedella porta del conducente. |
| 157 | – | – |
| 158 | 10 | Intrattenimento sui sedili posteriori |
| 159 | 5 | Amplificatore audio, ventilatore Infotainment n. 2 |
| 160 | 20 | Motore del ventilatore del vano posteriore |
| 161 | – | – |
| 162 | 20 | Accendisigari posteriore (presa 12 V n. 1 e n. 2);Accendisigari per bagagli (presa 12 V). |
| 163 | 30 | Modulo del rimorchio |
| 164 | 30 | Modulo di riscaldamento del sedile posteriore destro |
| 165 | 20 | Controllo della pompa del carburante (EKPS) |
| 166 | 30 | Modulo di riscaldamento del sedile posteriore sinistro |
| 167 | 30 | Azionamento automaticodella chiusura dolce delle porte. |

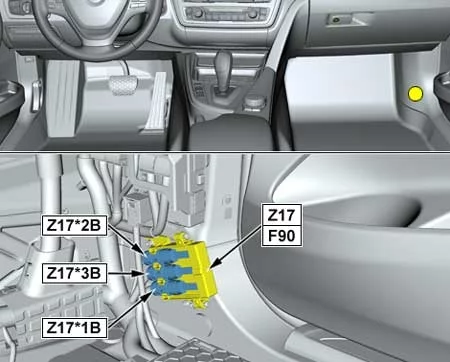

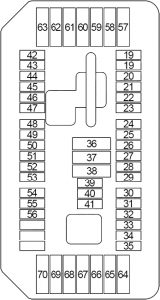

Quadro fusibili del vano passeggeri
| Nr |
Amperaggi [A] | Descrizione |
| 19 | 5 | Ricevitore del telecomando |
| 20 | 5 | Centro di controllo della funzione del tetto |
| 21 | 5 | Unità di controllo del riscaldamento |
| 22 | 7.5 | Blocco degli interruttori della porta del conducente;Specchio esterno del passeggero. |
| 23 | 10 | Elettronica digitale del motore (DME) |
| 24 | 10 | Controllo elettronico del cambio |
| 25 | 5 | Touchbox, controllore iDrive |
| 26 | 5 | Altoparlante estraibile sulla plancia;interruttore di riscaldamento del sedile posteriore
sinistro/destro. |
| 27 | 10 | Blocco delle valvole di supporto lombare del conducente/passeggero;interruttore di regolazione del sedile
laterale del conducente/passeggero. |
| 28 | 5 | Sensore di pioggia / luce / sole / condensa;Centro di controllo della funzione del tetto;
Illuminazione dello specchio cosmetico. |
| 29 | 15 | Pompa dell’acqua ausiliaria |
| 30 | 10 | Pompa del liquido di raffreddamento peril radiatore dell’aria compressa |
| 31 | 5 | Relè di spegnimento del ventilatore elettrico |
| 32 | 5 | Quadro di distribuzione |
| 33 | 5 | N63, S63:Pompa del liquido di raffreddamento del turbocompressore |
| 5 | N20: Compressore dell’aria condizionata (elettrico);Riscaldatore ausiliario elettrico. | |
| 34 | 5 | Gestione integrata della scocca (ICM) |
| 35 | 5 | Specchio retrovisore interno elettrocromatico |
| 36 | 20 | Pressofusibile centrale(collegamento 12 V) |
| 37 | 20 | Accendisigari anteriore(collegamento 12 V) |
| 38 | 20 | Centro di controllo della funzione del tetto |
| 39 | 15 | Faro sinistro |
| 40 | – | – |
| 41 | 10 | S63: Pompa del refrigerante per il radiatore
dell’aria compressa |
| 10 | N20: Valvola di chiusura del refrigerante
del vano passeggeri; Elettronica delle macchine elettriche (EME). |
|
| 42 | 5 | Controllo elettronico degli ammortizzatori;Specchio retrovisore interno elettrocromatico. |
| 43 | 5 | Illuminazione direzionale a sinistra e a destra |
| 44 | 7.5 | Sistemi di assistenza al conducentebasati su telecamere (KAFAS):
Sistema di sterzo attivo. |
| 45 | 5 | Cruise control attivo (ACC);Sensore automatico di ricircolo dell’aria (AUC). |
| 46 | 5 | Unità di azionamento della griglia del radiatore |
| 5 | B47, N47, N57: Riscaldatore della valvola di sfiato del motore;
Unità di azionamento della griglia del radiatore. |
|
| 47 | 5 | Modulo elettronico di visione notturna (NVE);Generatore di suono del veicolo (VSG). |
| 48 | 10 | Centro dell’interruttore della colonna dello sterzo |
| 49 | 5 | Sensore dell’angolo di sterzata |
| 5 | N57D30T1: Valvola di chiusura del serbatoio
del liquido di raffreddamento; Sensore dell’angolo di sterzata. |
|
| 50 | 5 | Cluster strumenti |
| 51 | – | – |
| 52 | 7.5 | Cluster strumenti |
| 53 | 5 | Illuminazione del cassetto portaoggetti;Illuminazione della fascia decorativa;
Illuminazione delle tasche delle porte; Illuminazione del pannello delle porte; Illuminazione della gamba anteriore sinistra/destra. |
| 54 | 10 | Interruttore di selezione delle marce (GWS) |
| 55 | 5 | Servotronic (SVT);Assistenza elettrica
alla sterzata (EPS). |
| 56 | 5 | Gestione della dinamica verticale (VDM) |
| 57 | 20 | Faro sinistro |
| 58 | 30 | Controllo dinamico della stabilità (DSC) |
| 59 | 40 | Sistema di sterzo attivo |
| 60 | 40 | Stadio di uscita del ventilatore |
| 61 | 20 | Controllo elettronico degli ammortizzatori |
| 62 | 30 | → 06.2016: Gestione della dinamica verticale (VDM). |
| 20 | 07.2016 →: Gestione della dinamica verticale (VDM). | |
| 63 | 30 | Quadro di distribuzione (VTG) |
| 64 | 30 | Modulo di riscaldamento del sedile del passeggero |
| 65 | 30 | Modulo di riscaldamento del sedile del conducente |
| 66 | 20 | Riscaldatore ausiliario indipendente |
| 67 | 30 | Blocco degli interruttori di regolazionedel sedile del conducente;
(senza modulo del sedile (SMFA)); Modulo del sedile del conducente (SMFA). |
| 68 | 30 | Blocco degli interruttori di regolazionedel sedile del passeggero;
(senza modulo del sedile (SMBF)); Modulo del sedile del passeggero (SMBF). |
| 69 | 20 | Controllo elettronico del cambio (EGS) |
| 70 | 20 | Regolazione elettrica della colonna dello sterzo |

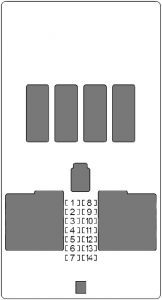

Quadro fusibili del vano passeggeri n. 2 (BDC – controllore della scocca)
| Nr |
Amperaggi [A] | Descrizione |
| 1 | 30 | Azionamento della finestra del passeggero |
| 2 | 30 | Azionamento della finestra posteriore lato conducente |
| 3 | 20 | Chiusura della porta anteriore del passeggero |
| 4 | 30 | Azionamento della finestra del conducente |
| 5 | 30 | Deumidificatore del lunotto posteriore |
| 6 | 30 | Azionamento della finestra posteriore lato passeggero |
| 7 | 20 | Chiusura della porta del conducente |
| 8 | – | – |
| 9 | 5 | Centro dell’interruttore della colonna dello sterzo;Gruppo interruttori dei fari;
Oggetto operativo del sistema di assistenza al conducente con interruttore di avviso di pericolo. |
| 10 | 7.5 | Faro sinistro |
| 11 | 7.5 | Pressofusibile diagnostico;Sistema di riscaldamento / climatizzazione;
Controllo dinamico della stabilità (DSC). |
| 12 | 5 | Quadro di comunicazione telematica;Modulo delle serrature esterne elettroniche. |
| 13 | 15 | Clacson (basso / alto) |
| 14 | – | – |
Quadro fusibili del vano motore
| Nr |
Amperaggi [A] | Descrizione |
| 01 | 20 | Sensore dell’albero a camme;valvola di controllo della quantità di carburante;
valvola di regolazione della pressione nel rail; convertitore di pressione della valvola di controllo della turbina; valvola di commutazione della valvola di bypass del compressore a bassa pressione (eccetto USA); valvola ausiliaria di commutazione della valvola di bypass del radiatore EGR (USA); attuatore di pressione di sovralimentazione (classe di prestazione “T”); Attuatore ad alta pressione della pressione di sovralimentazione di stadio (VNT – classe di prestazione “S”); Attuatore ad alta pressione della pressione di sovralimentazione di stadio n. 2 (VNT (N57D30S1)). |
| 02 | 20 | Sonda lambda prima del catalizzatore;Flussometro dell’aria massica con film caldo;
Valvola di commutazione montata sul motore; Sensore di ossigeno dopo il catalizzatore, sensore di stato dell’olio; Valvola di commutazione della valvola di bypass del radiatore EGR; Valvola di commutazione della valvola di attivazione del compressore ad alta pressione n. 2; Trasduttore di pressione per la valvola a farfalla dei gas di scarico. |
| 03 | 30 | Elettronica digitale diesel (DDE) |
| 04 | 10 | Sensore di ossido di azoto prima del catalizzatore SCR;Sistema di raffreddamento della pompa del liquido di raffreddamento EGR (→ 04.2014);
Valvola di commutazione per il raffreddamento EGR a bassa temperatura; Sensore di particelle solide. |
| 05 | 10 | Convertitore di pressione per la valvola Wastegate;Valvola di commutazione della valvola di controllo della turbina;
Relè della pompa del liquido di raffreddamento. |
Quadro fusibili (non sostituibile)
| Nr |
Amperaggi [A] | Descrizione |
| 01 | 25 | Elettronica del motore digitale (DME) – accensione |
| 02 | 25 | Elettronica del motore digitale (DME) – iniettore |
| 03 | 15 | Elettronica del motore digitale (DME) – iniettore |
| 04 | 20 | Elettronica del motore digitale (DME) – iniettore |
| 05 | 40 | Elettronica digitale del motore (DME) – Valvetronic |
| 06 | 40 | Elettronica digitale del motore (DME) – Valvetronic |
| 07 | – | – |
| Relè | ||
| R1 | Accensione e iniettori | |
| R2 | Valvetronic | |
| R3 | Elettronica digitale del motore (DME) | |
Quadro fusibili del vano motore (non sostituibile)
| Nr |
Amperaggi [A] | Descrizione |
| 400 | 125 | Relè di spegnimento del ventilatore elettrico |
| 401 | 125 | Assistenza elettromeccanica alla sterzata (EPS) |
| 402 | 100 | Riscaldatore ausiliario elettrico |
| 403 | 50 | Riscaldamento del filtro del carburante |

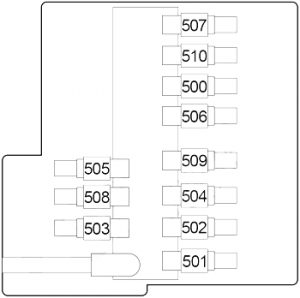

Blocco delle celle fusibili (non sostituibile)
| Nr |
Amperaggi [A] | Descrizione |
| 500 | 50 | Controllore della scocca (BDC) |
| 501 | 125 | Quadro di distribuzione posteriore |
| 502 | 150 | Controllo dinamico della stabilità (DSC) |
| 503 | 125 | N63, S63, N20:Modulo di alimentazione integrato |
| 125 | D47, N47, N57:Relè principale dell’Elettronica Diesel Digitale (DDE) | |
| 504 | 125 | Controllore della scocca (BDC) |
| 505 | 50 | Amplificatore audio |
| 506 | 60 | N55, N63, S53, B47, N47, N57:Unità di controllo dell’alimentazione (PCU) |
| 60 | N20:Controllore di carica della batteria ausiliaria | |
| 507 | 40 | Riscaldatore ausiliario elettrico posteriore destro |
| 508 | 40 | Controllo del riscaldamentoausiliario della terza fila di sedili. |
| 509 | 40 | Controllore della scocca (BDC) |
| 510 | 40 | Riscaldatore ausiliario elettrico posteriore sinistro |
| Nr |
Amperaggi [A] | Descrizione |
| 90 | 50 | Controllo dinamico della stabilità (DSC) |
| Nr |
Amperaggi [A] | Descrizione |
| 540 | 5 | Sensore intelligente della batteria ausiliaria |

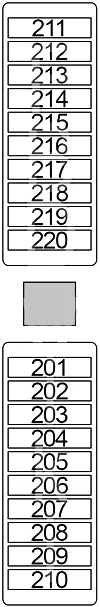

Quadro di distribuzione posteriore n. 2 (opzioni)
| Nr |
Amperaggi [A] | Descrizione |
| 201 | 10 | Unità di controllo ausiliaria (SEC) |
| 202 | 7.5 | Unità di controllo ausiliaria (SEC) |
| 203 | 5 | Unità di controllo ausiliaria (SEC) |
| 204 | 5 | Unità di controllo ausiliaria (SEC) |
| 205 | 5 | Modulo ausiliario del cluster di interruttori |
| 206 | 5 | Modulo audio aggiuntivo |
| 207 | 20 | Modulo audio aggiuntivo |
| 208 | 5 | Modulo audio aggiuntivo |
| 209 | 5 | Modulo audio aggiuntivo |
| 210 | 5 | Unità di controllo ausiliaria (SEC) |
| 211 | 20 | Deumidificatore del parabrezza anteriore |
| 212 | 20 | Deumidificatore del parabrezza anteriore |
| 213 | 15 | Finestrino laterale riscaldato(anteriore sinistro / destro) |
| 214 | 5 | Unità di controllo ausiliaria |
| 215 | 5 | Unità di controllo ausiliaria |
| 216 | 5 | Unità di controllo ausiliaria |
| 217 | 5 | Modulo audio aggiuntivo |
| 218 | 5 | Unità di controllo ausiliaria |
| 219 | 5 | Modulo audio aggiuntivo |
| 220 | 5 | Unità di controllo ausiliaria |
Supporti per fusibili nel bagagliaio
| Nr |
Amperaggi [A] | Descrizione |
| 301 | 10 | Unità di controllo ausiliaria |
| 302 | 5 | Modulo ausiliario del cluster di interruttori |
| 303 | 5 | Modulo audio aggiuntivo |
| 304 | 5 | Unità di controllo ausiliaria (SEC) |
| 311 | 30 | Alimentazione della finestra |
| 312 | 30 | Alimentazione della finestra |
| 313 | 30 | Alimentazione della finestra |
| 314 | 30 | Alimentazione della finestra |
| 615 | 5 | Elettronica per macchine elettriche (EME) |

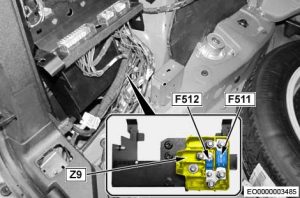

| 612 |
| Nr |
Amperaggi [A] | Descrizione |
| 511 | 100 | Fusibile (senza batteria ausiliaria):301, 302, 303, 304, 311, 312, 313, 314. |
| 100 | Fusibile (con batteria ausiliaria):201, 202, 203, 204, 205, 206, 207, 208, 209, 210,
211, 212, 213, 214, 215, 216, 217, 218. |
|
| 512 | 100 | Fusibile (senza batteria ausiliaria):301, 302, 303, 304, 311, 312, 313, 314. |
| 100 | Fusibile (con batteria ausiliaria):201, 202, 203, 204, 205, 206, 207, 208, 209, 210,
211, 212, 213, 214, 215, 216, 217, 218. |
