BMW Z3 (1995-2002) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Z3 1995-2002, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW Z3 (1995-2002) – schema della scatola dei fusibili
Anno di produzione: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Fusibile accendisigari (presa di alimentazione) in BMW Z3 (1995-2002) è il fusibile 4 nella scatola dei fusibili

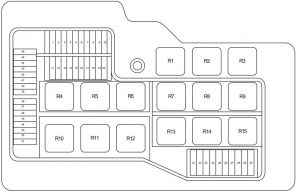

Scatola di distribuzione anteriore
| Nr |
Amp [A] |
Descrizione |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 5 | ’95 -’99:
Relè del clacson. |
| 15 | ’99 -’02:
Relè del clacson. |
|
| 6 | 5 | Illuminazione dello specchietto per il trucco;
Controllore del tetto morbido. |
| 7 | 5 | Unità di controllo radio;
Amplificatore antenna AM/FM (con chiusura centralizzata remota) Unità di controllo del monitor di bordo Interruttore del suono surround Interfaccia Ricevitore GPS Elettronica di trasmissione/ricezione/ricarica Pulsante, tetto morbido apribile chiuso Interfaccia telefonica di base Ingresso vocale Scatola di estrazione Unità di controllo telematica (TCU-Everest) Modulo di ricarica elettronica universale e kit vivavoce (ULF) |
| 8 | 5 | Trasmissione meccanica sequenziale |
| 9 | 5 | Unità di controllo del modulo generale
Unità di controllo del centro di commutazione luci Modulo del cruise control Interruttore delle luci di frenata Molla a spirale Modulo dell’interruttore della frizione |
| 10 | 5 | Unità di controllo del quadro strumenti |
| 11 | 5 | Sensore airbag laterale LH (satellite)
Sensore airbag laterale RH (satellite) Unità di controllo di più sistemi di sicurezza Sensore Hall, chiusura delle cinture Controllo elettronico del sedile |
| 12 | 7,5 | Centro interruttori |
| 13 | 7,5 | Sensore di ribaltamento |
| 14 | 5 | Unità di controllo elettronica dell’immobilizzatore
Blocco del cambio |
| 15 | 5 | Sensore della pioggia
Controllore del funzionamento intermittente dei tergicristalli/ugelli posteriori |
| 16 | – | – |
| 17 | 30 | Unità di controllo generale del modulo |
| 18 | 20 | Accendisigari |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | ’95 -’99:
Trasmissione meccanica sequenziale |
| 25 | ’99 -’02:
Trasmissione meccanica sequenziale; Compensatore. |
|
| 23 | 25 | Pompa dell’acqua ausiliaria |
| 24 | 10 | Specchietto retrovisore interno elettrocromatico
Unità di distanza di parcheggio (PDC) |
| 25 | 15 | Specchietto esterno, lato passeggero
Interruttore termico, ugelli riscaldati |
| 26 | 15 | Apertura porta del garage |
| 27 | 10 | Relè della luce di retromarcia
Interruttore del cambio Unità di controllo della trasmissione |
| 28 | 5 | Modulo di controllo del riscaldamento e della climatizzazione
Relè del ventilatore di riscaldamento Relè, compressore dell’aria condizionata Interruttore a due funzioni Sbrinatore dell’aria circolante/vetro posteriore Interruttore della temperatura Relè di sbrinamento del vetro posteriore (sostituibile) |
| 29 | 20 | Unità di controllo digitale dell’elettronica del motore
Terminale del relè di scarico 15 Elettronica digitale del motore diesel Unità di controllo della trasmissione |
| 30 | 7,5 | Sensore del livello dell’olio
Alternatore Interruttore della temperatura Controllore della trasmissione Collegamento del bus dati |
| 31 | 5 | Interruttore di regolazione dello specchietto |
| 32 | 5 | Interruttore centrale delle luci
Faro xenon – sinistro Faro xenon – destro Unità di controllo del faro adattivo |
| 33 | 5 | Pulsante ASC/DSC
Unità ABS/DSC (con DSC) Centro interruttori |
| 34 | 5 | Modulo di controllo del quadro strumenti
Controllo della pompa del carburante (EKPS) |
| 35 | 50 | Relè del modulo ABS / DSC;
Motore del tetto pieghevole. |
| 36 | 50 | Relè della pompa dell’aria secondaria |
| 37 | 50 | Relè del ventilatore di riscaldamento;
Interruttore del ventilatore (con IHS); Stadio di uscita del ventilatore (con IHKA); Ventilatore elettrico. |
| 38 | 10 | ’95 -’99:
Relè delle luci fendinebbia. |
| 15 | ’99 -’02:
Relè delle luci fendinebbia. |
|
| 39 | 5 | Elettronica di trasmissione/ricezione/ricarica |
| 10 | Ingresso vocale
Interfaccia telefonica di base Scatola di espulsione Compensatore Elettronica di trasmissione/ricezione/ricarica Interfaccia Unità di controllo telematica (TCU-Everest) Divisore dell’antenna |
|
| 40 | 5 | Sensore dell’angolo di sterzata, DSC |
| 41 | 30 | Unità di controllo del monitor di bordo
Amplificatore Unità di controllo radio Cambiacassette CD Subwoofer Computer di navigazione Unità di controllo del modulo video Centro interruttori |
| 42 | 30 | Centro interruttori |
| 43 | 5 | Unità di controllo del quadro strumenti
Collegamento del bus dati |
| 44 | 20 | Amplificatore |
| 45 | 20 | Controllore del funzionamento intermittente dei tergicristalli/ugelli posteriori |
| 46 | 20 | Controllore del tetto pieghevole
Modulo di controllo del tettuccio apribile Relè, tetto pieghevole 1 |
| Relè | ||
| R1 | Relè della pompa del carburante | |
| R2 | Modulo di controllo del motore | |
| R3 | Relè del motore dei tergicristalli | |
| R4 | Relè del clacson | |
| R5 | Relè delle luci fendinebbia | |
| R6 | Relè delle luci anabbaglianti | |
| R7 | Relè delle luci abbaglianti | |
| R8 | Relè delle luci di emergenza | |
| R9 | Relè del ventilatore | |
| R10 | Relè del deflettore posteriore | |
| R11 | Relè ABS | |
| R12 | Relè del motore della pompa ABS | |
| R13 | Relè ausiliario del grado 2 del ventilatore
(alta velocità). |
|
| R14 | Relè del compressore dell’aria condizionata | |
| R15 | Relè ausiliario del grado 1 del ventilatore
(bassa velocità). |
|

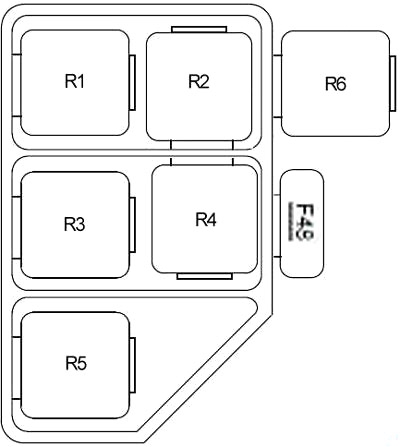

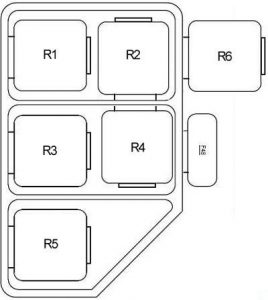

Supporto del relè sotto il lato sinistro del cruscotto
| Nr |
Amp [A] |
Descrizione |
| 48 | 40 | Compressore dell’aria condizionata |
| 50 | 5 | Clacson di sicurezza |
| Relè | ||
| R1 | Relè di ventilazione indipendente | |
| R2 | Relè doppio | |
| R3 | Sensore di allerta per collisione | |
| R4 | Staffetta delle luci diurne | |
| R5 | Relè di comfort del tettuccio apribile | |
| R6 | Terminale del relè di scarico R | |

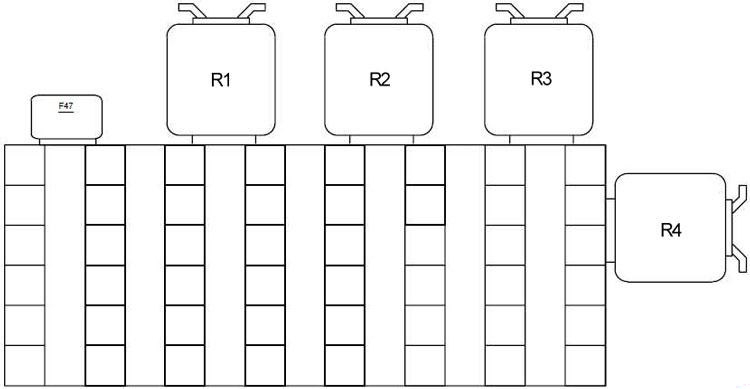

Barra di collegamento sotto il lato sinistro del cruscotto
| Nr |
Amp [A] |
Descrizione |
| 47 | 15 | Relè del clacson;
Computer di bordo. |
| Relè | ||
| R1 | Terminale del relè di scarico 30 | |
| R2 | Relè delle luci posteriori | |
| R3 | Relè del motore dei tergicristalli | |
| R4 | Relè di immobilizzazione del motorino di avviamento | |

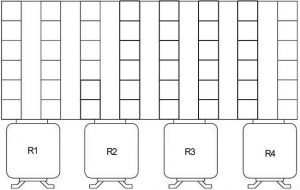

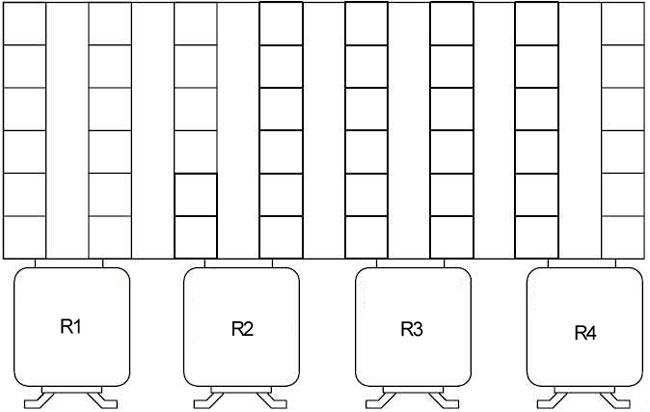

Barra di collegamento sotto il lato destro del cruscotto
| Nr | Relè |
| R1 | Relè delle luci fendinebbia anteriori |
| R2 | Relè delle luci di sosta |
| R3 | Relè del riscaldamento della serratura della porta |
| R4 | Relè del ventilatore del lunotto posteriore |
Scatola dei fusibili aggiuntiva nel bagagliaio
| Nr |
Amp [A] |
Descrizione |
| 49 | 50 | Modulo pieghevole con tetto morbido |
Scatola dei relè ausiliari
| Nr |
Amp [A] |
Descrizione |
| 111 | 25 | Relè della pompa idraulica |
| 222 | 5 | Unità di controllo SMG |
Schema dei fusibili e relè – BMW Z3
Riguarda i veicoli prodotti negli anni:
1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

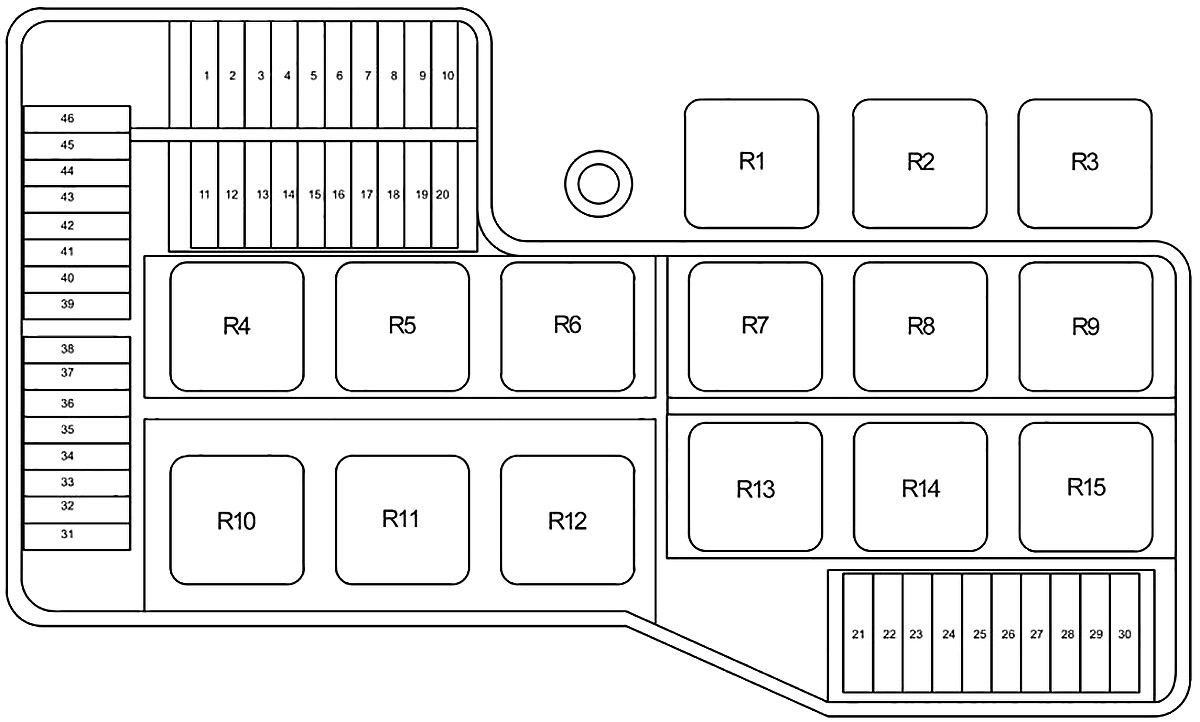

Centralina di alimentazione anteriore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 5 | 1995-1999: Relè del clacson |
| 15 | 1999-2002: Relè del clacson | |
| 6 | 5 | Illuminazione dello specchietto per il trucco lato conducente |
| Illuminazione dello specchietto per il trucco, lato passeggero | ||
| Unità di controllo del soft top cabrio | ||
| 7 | 5 | Unità di controllo radio |
| Amplificatore antenna AM/FM (con chiusura centralizzata a distanza) | ||
| Unità di controllo monitor di bordo | ||
| Interruttore audio surround | ||
| Bastone | ||
| Computer di navigazione | ||
| Ricevitore GPS | ||
| Elettronica trasmittente/ricevente/di carica | ||
| Pulsante, soft top cabrio chiuso | ||
| Telefono con interfaccia di base | ||
| Ingresso vocale | ||
| Varietà | ||
| Estrai scatola | ||
| Unità di controllo telematica (TCU-Everest) | ||
| Modulo elettronico di carica e vivavoce universale (ULF) | ||
| 8 | 5 | Cambio meccanico sequenziale |
| 9 | 5 | Unità di controllo generale del modulo |
| Unità di controllo del centro di commutazione luci | ||
| Modulo del cruise control | ||
| Interruttore della luce di frenata | ||
| Molla di voluta | ||
| Modulo dell’interruttore della frizione | ||
| 10 | 5 | Unità di controllo del cruscotto strumenti |
| 11 | 5 | Sensore airbag laterale sinistro (satellite) |
| Sensore airbag laterale destro (satellite) | ||
| Unità di controllo multipla del sistema di mantenimento | ||
| Sensore Hall, fibbia della cintura di sicurezza del conducente | ||
| Sensore Hall, fibbia della cintura di sicurezza del passeggero | ||
| Controllo elettronico del sedile | ||
| 12 | 7,5 | Interruttore centrale |
| 13 | 7,5 | Sensore di ribaltamento |
| 14 | 5 | Unità di controllo elettronica dell’immobilizzatore |
| Blocco cambio | ||
| 15 | 5 | Sensore della pioggia |
| Unità di controllo del tergicristallo intermittente/lavaggio, posteriore | ||
| 16 | – | – |
| 17 | 30 | Unità di controllo generale del modulo |
| 18 | 20 | Accendino |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | 1995-1999: Cambio meccanico sequenziale |
| 25 | 1999-2002: Cambio meccanico sequenziale | |
| Compensatore | ||
| Interruttore centrale | ||
| 23 | 25 | Pompa dell’acqua ausiliaria |
| 24 | 10 | Specchietto retrovisore interno elettrocromatico |
| Unità di controllo della distanza di parcheggio (PDC) | ||
| 25 | 15 | Specchietto esterno lato passeggero |
| Interruttore termico, ugelli riscaldati | ||
| 26 | 15 | Apri porta del garage |
| 27 | 10 | Relè della luce di retromarcia |
| Interruttore del cambio | ||
| Unità di controllo della trasmissione | ||
| 28 | 5 | Modulo di controllo del riscaldamento e della climatizzazione |
| Relè della ventola di riscaldamento | ||
| Relè del compressore dell’aria condizionata | ||
| Interruttore multifunzionale di ricircolo dell’aria/sbrinatore lunotto posteriore | ||
| Interruttore della temperatura | ||
| Relè dello sbrinatore lunotto posteriore (cabrio) | ||
| 29 | 20 | Unità di controllo digitale dell’elettronica del motore |
| Terminale del relè di scarico 15 | ||
| Unità di controllo digitale dell’elettronica diesel | ||
| Unità di controllo della trasmissione | ||
| 30 | 7,5 | Sensore del livello dell’olio |
| Alternatore | ||
| Interruttore della temperatura | ||
| Unità di controllo della trasmissione | ||
| Connettore del collegamento dati | ||
| 31 | 5 | Interruttore di regolazione dello specchio |
| 32 | 5 | Centro di controllo dell’illuminazione uni |
| Faro xenon sinistro | ||
| Faro xenon destro | ||
| Unità di controllo per fari adattivi () | ||
| 33 | 5 | Pulsante ASC/DSC |
| Unità ABS/DSC (con DSC) | ||
| Interruttore centrale | ||
| 34 | 5 | Unità di controllo del cruscotto strumenti |
| Controllo della pompa del carburante (EKPS) | ||
| 35 | 50 | Unità ABS/DSC |
| Relè, azionamento superiore del cabrio | ||
| 36 | 50 | Relè della pompa dell’aria secondaria |
| 37 | 50 | Relè della ventola di riscaldamento |
| Interruttore della ventola (con IHS) | ||
| Stadio di uscita della ventola (con IHKA) | ||
| Ventola elettrica | ||
| 38 | 10 | 1995-1999: Relè della luce antinebbia |
| 15 | 1999-2002: Relè della luce antinebbia | |
| 39 | 5 | Elettronica trasmittente/ricevente/di carica |
| 10 | Ingresso vocale | |
| Telefono con interfaccia di base | ||
| Estrai scatola | ||
| Compensatore | ||
| Elettronica trasmittente/ricevente/di carica | ||
| Bastone | ||
| Unità di controllo telematica (TCU-Everest) | ||
| Divisore antenna | ||
| 40 | 5 | Sensore dell’angolo di sterzata, DSC |
| 41 | 30 | Unità di controllo monitor di bordo |
| Amplificatore | ||
| Unità di controllo radio | ||
| Cambiacartucce CD | ||
| Scatola per subwoofer | ||
| Computer di navigazione | ||
| Unità di controllo del modulo video | ||
| Interruttore centrale | ||
| 42 | 30 | Interruttore centrale |
| 43 | 5 | Unità di controllo del cruscotto strumenti |
| Connettore del collegamento dati | ||
| 44 | 20 | Amplificatore |
| 45 | 20 | Unità di controllo del tergicristallo intermittente/lavaggio, posteriore |
| 46 | 20 | Unità di controllo del soft top cabrio |
| Unità di controllo del modulo del tettuccio apribile | ||
| Relè del cabrio 1 | ||
| Relè | ||
| R1 | Relè della pompa del carburante | |
| R2 | Modulo di controllo del motore | |
| R3 | Relè del motore del tergicristallo | |
| R4 | Relè del clacson | |
| R5 | Relè della luce antinebbia | |
| R6 | Relè dei fari abbaglianti | |
| R7 | Relè dei fari abbaglianti | |
| R8 | Relè delle luci di emergenza | |
| R9 | Relè della ventola | |
| R10 | Relè dello sbrinatore posteriore | |
| R11 | Relè ABS | |
| R12 | Relè del motore della pompa ABS | |
| R13 | Relè del secondo stadio del ventilatore ausiliario (alta velocità) | |
| R14 | Relè del compressore dell’aria condizionata | |
| R15 | Relè ausiliario del primo stadio del ventilatore (bassa velocità) | |
Supporto del relè
Si trova sotto il lato sinistro del cruscotto.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 48 | 40 | Compressore dell’aria condizionata |
| 50 | 5 | Clacson di sicurezza |
| Relè | ||
| R1 | Relè di ventilazione indipendente | |
| R2 | Relè doppio | |
| R3 | Sensore di allerta guasto | |
| R4 | Relè della luce diurna | |
| R5 | Relè del comfort del tettuccio apribile | |
| R6 | Terminale del relè di scarico R | |
Barra di connessione №1
Si trova sotto il lato sinistro del cruscotto.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 47 | 15 | Relè del clacson |
| Computer di bordo | ||
| Relè | ||
| R1 | Terminale del relè di scarico 30 | |
| R2 | Relè delle luci posteriori | |
| R3 | Relè del motore del tergicristallo | |
| R4 | Relè di immobilizzazione del motorino di avviamento | |
Barra di connessione №2
Si trova sotto il lato destro del cruscotto.
| Numero | Relè |
|---|---|
| R1 | Relè dei fari antinebbia anteriori |
| R2 | Relè delle luci di posizione |
| R3 | Relè del riscaldamento della serratura della porta |
| R4 | Relè della ventola del lunotto posteriore |
Ulteriore scatola dei fusibili nel bagagliaio
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 49 | 50 | Modulo superiore morbido sostitutivo |
Scatola ausiliaria dei relè
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 111 | 25 | Relè della pompa idraulica |
| 222 | 5 | Unità di controllo SMG |
