BMW X1 I E84 (2011-2015) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW X1 (E84) 2011-2015, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW X1 I (E84) – schema del quadro fusibili
Anno di produzione: 2011, 2012, 2013, 2014, 2015.

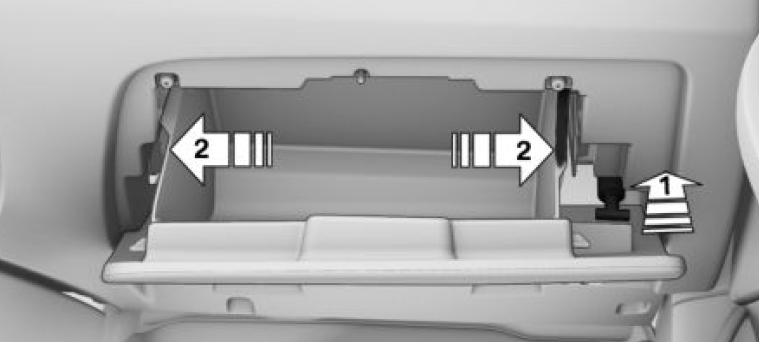

Posizione del quadro fusibili
- Apri il cassetto.
- Rilascia l’ammortizzatore dalla staffa inferiore, premendo in avanti, freccia 1.
- Sblocca il cassetto, premendo entrambe le clip, frecce 2, e ripiegalo.
Le informazioni sui fusibili si trovano sul retro della copertura. Fusibili di ricambio sono disponibili presso il centro assistenza.

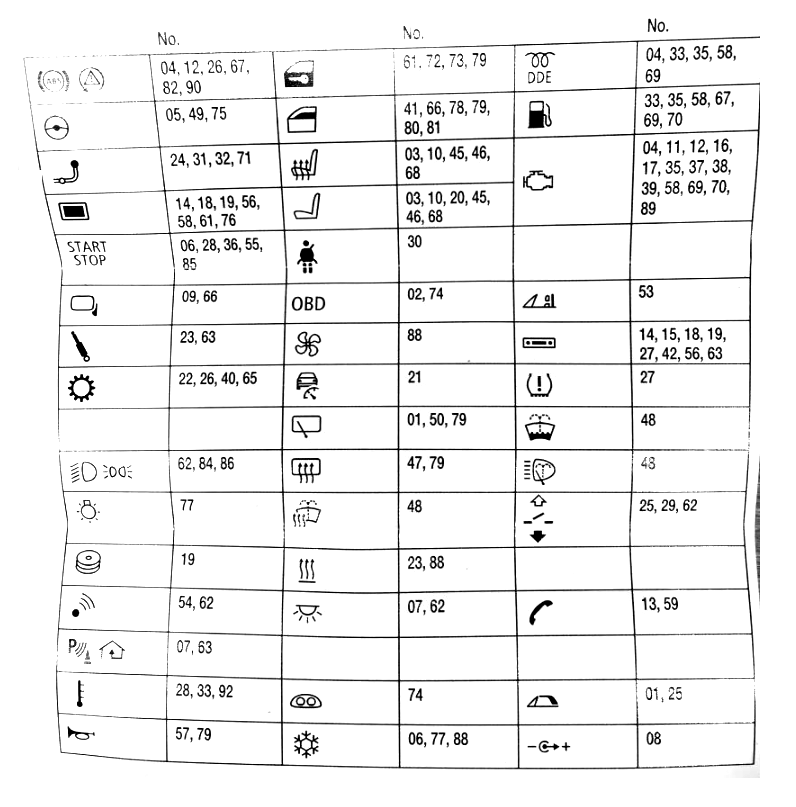

Simboli dei fusibili e numeri dei fusibili
Numeri dei fusibili associati al significato del fusibile.
In fondo all’articolo troverai la descrizione di tutti i simboli!

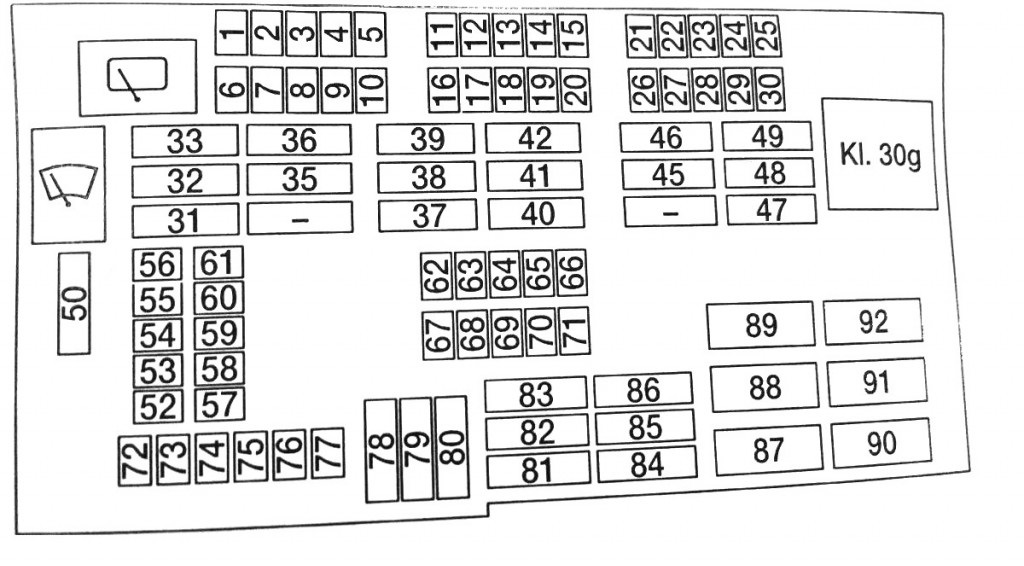

Schema del quadro fusibili
| Numero | Amperaggi [A] |
|---|---|
| 1 | 20 |
| 2 | 15 |
| 3 | 20 |
| 4 | 10 |
| 5 | 10 |
| 6 | 5 |
| 7 | 5 |
| 8 | 20 |
| 9 | 5 |
| 10 | 5 |
| 11 | 20 |
| 12 | 15 |
| 13 | 10 |
| 14 | 15 |
| 15 | 20 |
| 16 | 10 |
| 17 | 10 |
| 18 | 10 |
| 19 | 5 |
| 20 | 10 |
| 21 | 10 |
| 22 | 15 |
| 23 | 20 |
| 24 | 15 |
| 25 | 20 |
| 26 | 5 |
| 27 | 5 |
| 28 | 5 |
| 29 | 5 |
| 30 | 10 |
| 31 | 30 |
| 32 | 30 |
| 33 | 40 |
| 34 | – |
| 35 | 30 |
| 36 | 40 |
| 37 | 30/10 |
| 38 | 30/15/10 |
| 39 | 30 |
| 40 | 30 |
| 41 | 30 |
| 42 | 40 |
| 43 | – |
| 44 | – |
| 45 | 30 |
| 46 | 30 |
| 47 | 30 |
| 48 | 30 |
| 49 | 40 |
| 50 | 30 |
| 51 | – |
| 52 | – |
| 53 | 10 |
| 54 | 7,5 |
| 55 | 5 |
| 56 | 20 |
| 57 | 15 |
| 58 | 5 |
| 59 | 5 |
| 60 | – |
| 61 | 5 |
| 62 | 7,5 |
| 63 | 5 |
| 64 | – |
| 65 | 10 |
| 66 | 7,5 |
| 67 | 20 |
| 68 | 20 |
| 69 | 10 |
| 70 | 20 |
| 71 | 20 |
| 72 | 15 |
| 73 | 20 |
| 74 | 5 |
| 75 | 5 |
| 76 | 5 |
| 77 | 10 |
| 78 | 30 |
| 79 | 30 |
| 80 | 30 |
| 81 | 30 |
| 82 | 30 |
| 83 | 20 |
| 84 | 40 |
| 85 | 30 |
| 86 | 40 |
| 87 | – |
| 88 | 40 |
| 89 | 40 |
| 90 | 40 |
| 91 | – |
| 92 | 50/60 |
Significato dei simboli dei fusibili BMW
| Simbolo | Significato |
|---|---|
 |
ABS;Controllo della trazione. |
 |
Funzioni del volante |
 |
Modulo gancio traino/rimorchio |
 |
HUD |
 |
Sistema start/stop |
 |
Specchietti elettrici |
 |
Clacson |
 |
Climatizzazione |
 |
Accendino anteriore/posteriore;Presa per la ricarica del cassetto dei guanti. |
 |
Sedili riscaldati |
 |
Regolazione del sedile |
 |
Modulo porta |
 |
Finestrini elettrici |
 |
OBD |
 |
Ventilatore |
 |
Cruise control |
 |
Riscaldamento lunotto posteriore |
 |
Riscaldatore liquido lavavetri |
 |
Riscaldamento |
 |
Illuminazione interna |
 |
Contachilometri |
 |
Ventilatore elettrico |
 |
Fari principali |
 |
Modulo luci |
 |
Cambi CD |
 |
Allarme |
 |
Sensore di parcheggio |
 |
Home Link (apriporta garage) |
 |
Sospensione pneumatica (?) |
 |
Indicatore di marcia/DSC/SMG |
 |
Cinture di sicurezza |
 |
Pressione pneumatici |
 |
Spruzzatore vetri |
 |
Sistema di lavaggio fari |
 |
Tettuccio apribile |
 |
Telefono |
