Citroen C5 Aircross (2018-2022) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën C5 Aircross 2018‑2022, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Citroen C5 Aircross – schema della scatola dei fusibili
Anno di produzione: 2018, 2019, 2020, 2021.
Fusibili accendisigari (prese di alimentazione) nel Citroen C5 Aircross sono i fusibili F31 (anteriori) e F7 (posteriori) nella scatola dei fusibili inferiore del cruscotto e F6 (bagagliaio) nella scatola dei fusibili superiore del cruscotto.
Fusibili del cruscotto

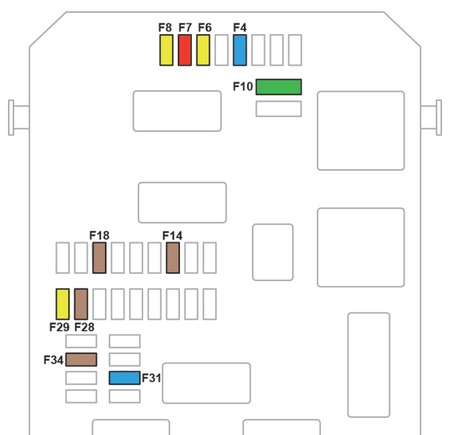

Scatola dei fusibili inferiore
|
Numero |
Amper [A] |
Descrizione |
|
F4 |
15 |
Clacson. |
|
F6 |
20 |
Pompa del lavavetri anteriore e posteriore. |
|
F7 |
10 |
Prese USB 12 V posteriori |
|
F8 |
20 |
Tergicristallo posteriore. |
|
F10 |
30 |
Blocco/sblocco porte e sportello del serbatoio. |
|
F14 |
5 |
Allarme (modulo). |
|
F18 |
5 |
Alimentazione rimorchio. |
|
F28 |
5 |
Allarme (sirena); Ricevitore del telecomando per il riscaldamento supplementare/ventilazione. |
|
F29 |
20 |
Schermo touch (CITROËN Connect Radio o CITROËN Connect Nav). |
|
F31 |
10 |
Accendisigari/presa di alimentazione 12 V anteriore. |
|
F34 |
5 |
Caricabatterie wireless per smartphone. |

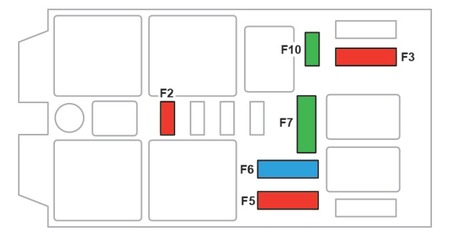

Scatola dei fusibili superiore
|
Numero |
Amper [A] |
Descrizione |
|
F2 |
10 |
Specchietti retrovisori riscaldati. |
|
F3 |
40 |
Alzavetri elettrici impulsivi nelle porte posteriori. |
|
F5 |
40 |
Alzavetri elettrici impulsivi nelle porte anteriori. |
|
F6 |
15 |
Presa 12V nel bagagliaio. |
|
F7 |
30 |
Sedili anteriori riscaldati. |
|
F10 |
30 |
Tetto panoramico apribile. |

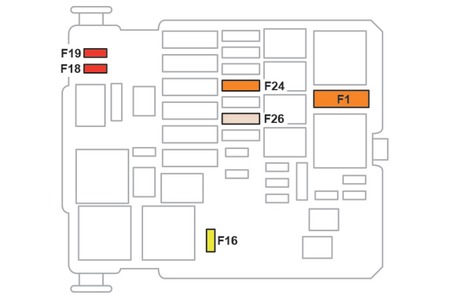

Fusibili nella camera del motore
|
Numero |
Amper [A] |
Descrizione |
|
F1 |
40 |
Motore della ventilazione del sistema di climatizzazione. |
|
F16 |
20 |
Parabrezza riscaldato |
|
F18 |
10 |
Faro anabbagliante destro. |
|
F19 |
10 |
Faro anabbagliante sinistro. |
|
F24 |
40 |
Alimentazione rimorchio. |
|
F26 |
25 |
Fari fendinebbia. |
Schemi dei fusibili e relè – Citroen C5 Aircross
Riguarda i veicoli prodotti negli anni:
2022.
Per l’accendisigari (prese di alimentazione) nel Citroen C5 Aircross sono responsabili i fusibili F31(anteriore) e F7(posteriore) nella scatola dei fusibili inferiore del cruscotto e F6 (bagagliaio) nella scatola dei fusibili superiore del cruscotto.
Fusibili nel vano motore
| Numero | Amperaggi [A] | Descrizione |
| F1 | 40 | Motore del ventilatore del sistema di climatizzazione. |
| F16 | 20 | Parabrezza riscaldato |
| F18 | 10 | Faro anabbagliante destro. |
| F19 | 10 | Faro anabbagliante sinistro. |
| F24 | 40 | Alimentazione del rimorchio. |
| F26 | 25 | Fari fendinebbia. |
Fusibili del cruscotto
Scatola dei fusibili inferiore
| Numero | Amperaggi [A] | Descrizione |
| F4 | 15 | Clacson. |
| F6 | 20 | Pompa del lavavetri anteriore e posteriore. |
| F7 | 10 | Presso 12 V USB posteriore |
| F8 | 20 | Tergicristallo posteriore. |
| F10 | 30 | Blocco/sblocco porte e sportello del serbatoio. |
| F14 | 5 | Allarme (modulo). |
| F18 | 5 | Alimentazione del rimorchio. |
| F28 | 5 | Allarme (sirena); Ricevitore del telecomando per il riscaldamento supplementare/ventilazione. |
| F29 | 20 | Schermo touchscreen (CITROËN Connect Radio o CITROËN Connect Nav). |
| F31 | 10 | Accendisigari/presa di alimentazione anteriore 12 V. |
| F34 | 5 | Caricabatterie wireless per smartphone. |
Scatola dei fusibili superiore
| Numero | Amperaggi [A] | Descrizione |
| F2 | 10 | Specchietti retrovisori riscaldati. |
| F3 | 40 | Alzavetri elettrici impulsivi nelle porte posteriori. |
| F5 | 40 | Alzavetri elettrici impulsivi nelle porte anteriori. |
| F6 | 15 | Presso 12V nel bagagliaio. |
| F7 | 30 | Sedili anteriori riscaldati. |
| F10 | 30 | Tetto panoramico apribile. |
