Citroën C8 (2002-2008) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën C8 2002‑2008, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Schema dei fusibili e relè – Citroën C8
Riguarda i veicoli prodotti negli anni:
2002, 2003, 2004, 2005, 2006, 2007, 2008.
Per l’accendisigari (prese di alimentazione) nel Citroen C8 è responsabile il fusibile F9 (accendisigari) nella scatola dei fusibili del cruscotto e i fusibili F11 (presa ausiliaria 12 V nella terza fila) e F12 (presa ausiliaria 12 V nella seconda fila) sulla batteria.
Tre scatole dei fusibili si trovano sotto il cruscotto, nel vano batteria e sotto il cofano.

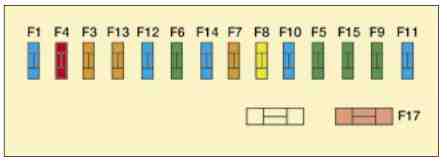

Scatola dei fusibili del cruscotto
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 15 A | Tergicristallo posteriore |
| F3 | 5 A | Airbag |
| F4 | 10 A | Sensore angolo di sterzata;ESP;
Specchietto retrovisore interno fotocromatico; Presa diagnostica; Frizione; Climatizzazione; Sospensione; Filtro antiparticolato. |
| F5 | 30 A | Tettuccio apribile;Vetro anteriore. |
| F6 | 30 A | Vetro posteriore |
| F7 | 5 A | Luci interne;Specchietti cosmetici;
Cassetto portaoggetti. |
| F8 | 20 A | Display;Allarme;
Radio; Cambi CD; Sistema di additivi per gasolio; Rilevamento della deflazione; Porta laterale scorrevole. |
| F9 | 30 A | Accendisigari |
| F10 | 15 A | Modulo relè rimorchio;Elementi di controllo al volante. |
| F11 | 15 A | Presa diagnostica;Sirena;
Cambio automatico; Accensione. |
| F12 | 15 A | Lampada di avviso cinture di sicurezza;Porta scorrevole;
Airbag; Assistenza al parcheggio; Memoria del sedile del conducente; Sedile elettrico passeggero; Sistema vivavoce. |
| F13 | 5 A | Relè rimorchio |
| F14 | 15 A | Sensore pioggia;Tettuccio apribile;
Climatizzazione; Controllo lampada di avviso contachilometri; Cruscotto; Telematica. |
| F15 | 30 A | Chiusura;Deadlocking;
Sicurezza bambini. |
| F17 | 40 A | Vetro posteriore riscaldato |

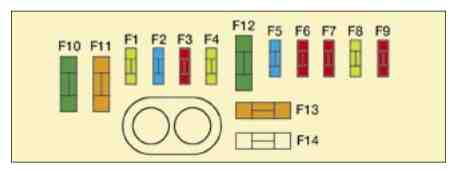

Scatola dei fusibili nel vano motore
Per aprire la scatola dei fusibili nel vano motore, scollegare il serbatoio del liquido lavavetri e poi rimuovere il coperchio.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 20 A | ECU motore;Elettrovalvola ricircolo gas di scarico;
Elettrovalvola regolazione alta pressione gasolio; Elettrovalvola EGR. |
| F2 | 15 A | Clacson |
| F3 | 10 A | Pompa lavavetri anteriore/posteriore |
| F4 | 20 A | Pompa lavavetri fari |
| F5 | 15 A | Pompa carburante;Elettrovalvola di regolazione. |
| F6 | 10 A | Cambio;Servosterzo;
Flussometro; Riscaldatore; Livello olio motore; Freni; Regolazione fari. |
| F7 | 10 A | ESP |
| F8 | 20 A | Avviamento |
| F9 | 10 A | ECU motore |
| F10 | 30 A | Elettrovalvole;Sonda lambda;
Iniettori; Bobina di accensione; ECU; Riscaldatore gasolio. |
| F11 | 40 A | Flusso d’aria |
| F12 | 30 A | Tergicristallo anteriore |
| F13 | 40 A | Interfaccia di sistema integrata (ignition+) |
| F14 | – | Vuoto |

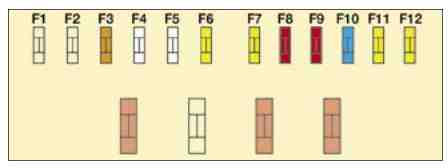

Fusibili sulla batteria
Sollevare il tappetino, scollegare la copertura posta sotto il pavimento sotto il sedile anteriore destro per accedere.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | – | Vuoto |
| F2 | – | Vuoto |
| F3 | 5 A | Freni |
| F4 | 25 A | Memoria del sedile del conducente |
| F5 | 25 A | Memoria del posto passeggero;Tettuccio apribile. |
| F6 | 20 A | Tettuccio apribile |
| F7 | 20 A | Tettuccio apribile |
| F8 | 10 A | Sedile passeggero riscaldato |
| F9 | 10 A | Sedile conducente riscaldato |
| F10 | 15 A | Segnalazione |
| F11 | 20 A | Presa accessori 12 V terza fila |
| F12 | 20 A | Presa accessori 12 V seconda fila |
