Citroën Xsara Picasso (1998-2012) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën Xsara Picasso 1998‑2012, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Citroën Xsara Picasso (1998-2012) – schema della scatola dei fusibili
Anno di produzione: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

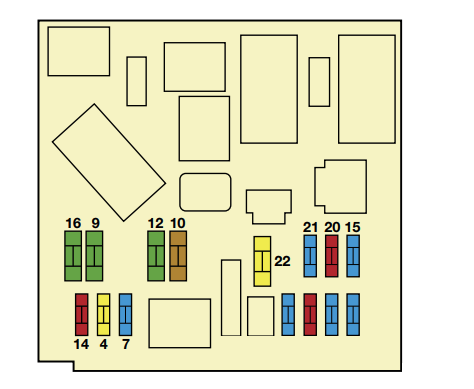

Scatola dei fusibili del cruscotto
Per accedere ai fusibili sotto il cruscotto, apri il coperchio
| Nr | Amperaggi [A] | Descrizione |
|---|---|---|
| F1 | 15 A | Presso per diagnosi;Gancio per rimorchio. |
| F2 | – | Non utilizzato |
| F3 | – | Non utilizzato |
| F4 | 20 A | Sistema di navigazione ECU;Cruscotto;
Sistema audio; Sistema di additivi per gasolio; Elementi di controllo al volante. |
| F5 | 15 A | – |
| F6 | 10 A | Presso per diagnosi |
| F7 | 15 A | Sensore di pioggia e luce solare |
| F8 | – | Non utilizzato |
| F9 | 30 A | Tetto apribile;Finestrini posteriori elettrici. |
| F10 | 40 A | Schermo posteriore riscaldato;Sbrinamento dello specchietto retrovisore. |
| F11 | 15 A | Spazzola del lunotto posteriore |
| F12 | 30 A | Finestrini anteriori elettrici |
| F13 | – | Non utilizzato |
| F14 | 10 A | Elementi di controllo al volante;Sistema di additivi per gasolio;
Airbag; Assistenza al parcheggio. |
| F15 | 15 A | Cruscotto;Radio;
Climatizzazione; Navigazione. |
| F16 | 30 A | Chiusura centralizzata |
| F17 | – | Non utilizzato |
| F18 | – | Non utilizzato |
| F19 | – | Non utilizzato |
| F20 | 10 A | Faro stop destro |
| F21 | 15 A | Faro stop sinistro |
| F22 | 20 A | Illuminazione interna;Accendino;
Presso 12V; Illuminazione del vano portaoggetti. |

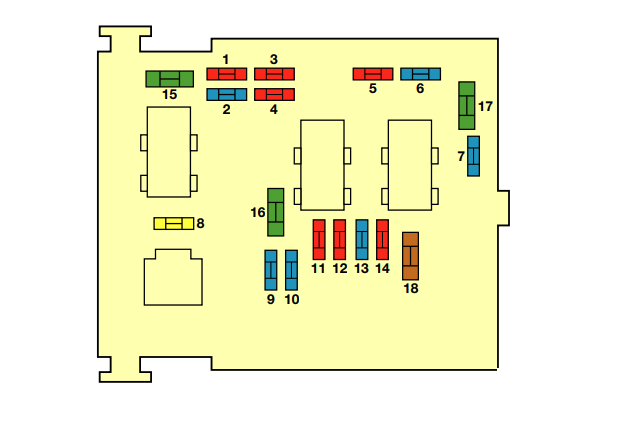

Fusibili del vano motore
Per accedere ai fusibili nella scatola dei fusibili sotto il cofano, scollega il coperchio.
| Nr | Amperaggi [A] | Descrizione |
|---|---|---|
| F1 | 10 A | Faro di retromarcia;Sensore di acqua nel gasolio;
Liquido di raffreddamento. |
| F2 | 15 A | Pompa carburante |
| F3 | 10 A | ABS ECU |
| F4 | 10 A | ECU motore;ECU cambio automatico. |
| F5 | 10 A | Cambio automatico;Sistema di additivi per gasolio. |
| F6 | 15 A | Fari anteriori fendinebbia |
| F7 | 15 A | Illuminazione automatica |
| F8 | 20 A | ECU motore |
| F9 | 15 A | Faro anabbagliante sinistro |
| F10 | 15 A | Faro anabbagliante destro |
| F11 | 10 A | Fascio principale sinistro |
| F12 | 10 A | Fascio principale destro |
| F13 | 15 A | Avviso |
| F14 | 10 A | Pompa del tergicristallo anteriore/posteriore |
| F15 | 30 A | Sensori motore;Bobine di accensione;
Iniettori; Elettrovalvole. |
| F 16 | 30 A | Pompa dell’aria |
| F17 | 30 A | Tergicristalli |
| F18 | 40 A | Ventola del climatizzatore |
