Honda Odyssey RA (1994-1998) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Honda Odyssey (RA) 1994-1998, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

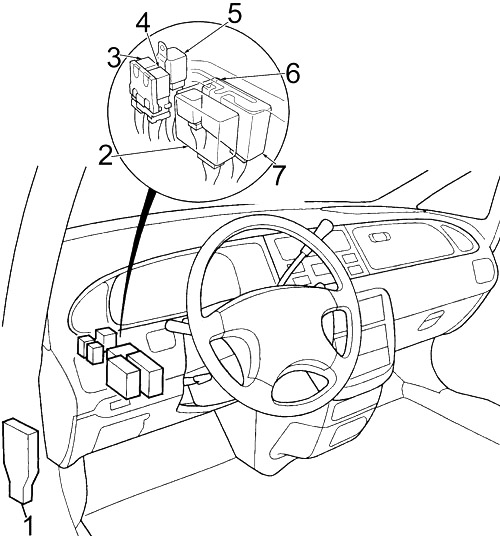

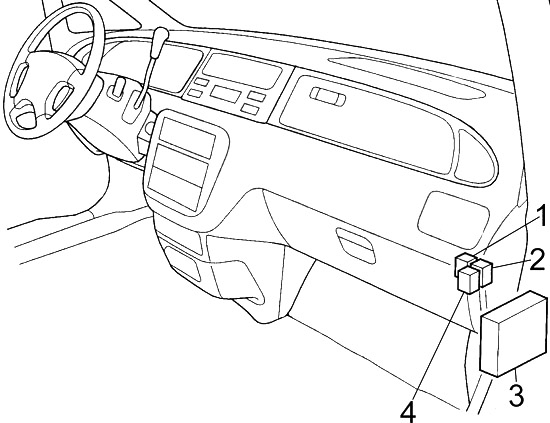

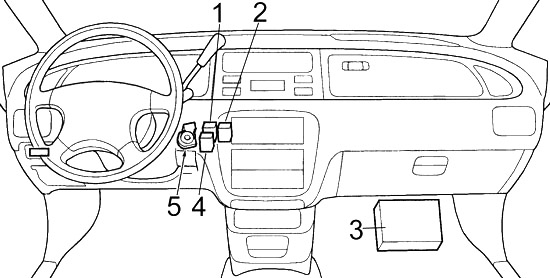

Abitacolo
- Scatola dei fusibili
- Unità di controllo luci diurne (DRL)
- 1994→?: Relè di disconnessione del motorino di avviamento
?→1999: Relè di apertura del tettuccio
?→ 1999: Relè di disconnessione delle luci anabbaglianti (con DRL) - Relè di chiusura del tettuccio
- 1994→?: Relè di apertura del tettuccio
?→ 1999: Relè di disconnessione del motorino di avviamento - 1994→?: Relè anabbagliante (con DRL)
?→ 1999 : Relè principale PGM-FI - Unità di controllo della serratura
- 1994→?: Relè del clacson
?→ 1999: Relè di sicurezza ABS - ?→1999: Relè di retromarcia A/T
- Modulo di controllo del sistema di trasmissione (PCM)
- Relè dell’accendisigari
- ?→1999: Unità dell’immobilizzatore
- ? →1999: Relè del clacson
- ?→1999: Relè di retromarcia A/T
1994→?: Relè di protezione ABS (anteriore) - 1994 → ?: Relè di sicurezza ABS (posteriore)
- Unità di controllo ABS

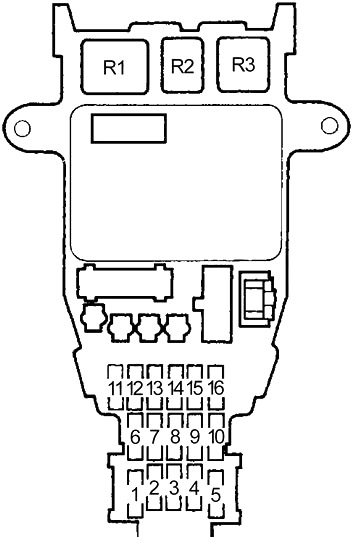

Scatola dei fusibili nell’abitacolo
La scatola dei fusibili si trova dietro il coperchio sul pannello inferiore lato conducente.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 15 | Riserva |
| 2 | 10 | Luci di retromarcia, indicatori e luci di avviso/indicatori, indicatore di posizione della leva del cambio, elettromagnete di blocco del cambio, indicatore di sicurezza, sensore di velocità del veicolo (VSS), luci/relè degli indicatori di direzione, unità di controllo integrata |
| 3 | 15 | Relè principale PGM-FI, pompa carburante, unità del sistema di ritenuta supplementare (SRS) |
| 4 | 10 | Unità del sistema di ritenuta supplementare (SRS) |
| 5 | 7,5 | Riserva |
| 6 | 20 | Riserva |
| 7 | 7,5 | 1994→?: Alternatore, modulo di controllo della trasmissione (TCM), sensore di carico elettrico (ELD), modulo di controllo del ventilatore del radiatore, cruise control (ECU) |
| 15 | ?→1999: Alternatore, modulo di controllo della trasmissione (TCM), sensore di carico elettrico (ELD), modulo di controllo del ventilatore del radiatore, cruise control (ECU) | |
| 8 | 10 | 1994→?: Relè dei finestrini, tettuccio, tergicristallo posteriore |
| 15 | ?→1999: Bobine di accensione | |
| 9 | 30 | 1994→?: Tergicristallo anteriore/ugello, tergicristallo intermittente |
| 10 | ?→1999: Tergicristallo anteriore/ugello, tergicristallo intermittente | |
| 10 | 10 | Riserva |
| 11 | 30 | Riserva |
| 12 | 7,5 | Alimentazione specchio |
| 13 | 7,5 | Relè di controllo del riscaldatore, relè di disconnessione del compressore dell’aria condizionata, modulo di controllo del ventilatore del radiatore, motore di controllo della ricircolazione, pannello di controllo del riscaldatore, spia di controllo del defroster del lunotto, motore di controllo della modalità, termostato dell’aria condizionata, relè del defroster del lunotto, relè del motore del ventilatore |
| 14 | 7,5 | Relè principale PGM-FI, modulo di controllo del motore/gruppo propulsore (ECM/PCM), indicatore (circuito di controllo dei freni), segnale del motorino di avviamento |
| 15 | 7,5 | Unità di controllo luci diurne (DRL) |
| 16 | 7,5 | Antenna del motore radio, relè dell’accendisigari |
| 17 | 10 | ?→1999: Relè del finestrino elettrico, relè del tettuccio, tergicristallo posteriore |
| R1 | Indicatori e luci di emergenza | |
| R2 | Motore del ventilatore | |
| R3 | Defroster del lunotto | |

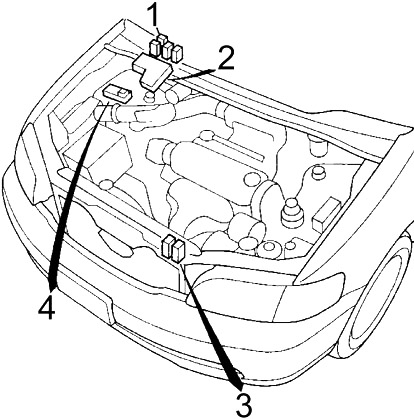

Vano motore
- Scatola relè №1
- Scatola dei fusibili №1
- Scatola relè №2
- Scatola dei fusibili №2

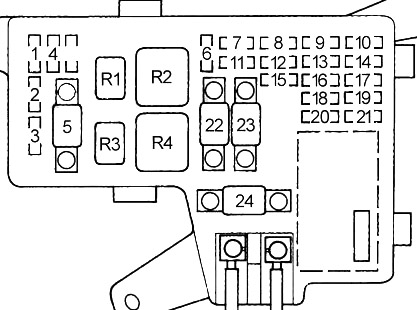

Scatola dei fusibili vano motore 1
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 20 | Motore del ventilatore del radiatore |
| 2 | 15 | Faro destro |
| 3 | 15 | Faro sinistro |
| 4 | 30 | Sbrinatore lunotto posteriore |
| 5 | 50 | Accensione |
| 6 | 20 | Motore del finestrino posteriore destro |
| 7 | 20 | Motore del finestrino anteriore destro |
| 8 | 30 | Tettuccio |
| 9 | 20 | Motore del ventilatore del condensatore dell’aria condizionata, relè di disconnessione del compressore dell’aria condizionata, gruppo temporizzatore del ventilatore di raffreddamento |
| 10 | 7,5 | Radio (riserva), orologio, modulo di controllo del motore/gruppo propulsore (ECM/PCM), modulo di controllo della trasmissione (TCM) |
| 11 | 20 | Motore e interruttore del finestrino posteriore sinistro |
| 12 | 20 | Motore e interruttore del finestrino anteriore sinistro |
| 13 | 10 | ECU (iniettore) (ECM/PCM) |
| 14 | 20 | Unità di controllo della serratura elettrica |
| 15 | 15 | 1994→?: Luci diurne (DRL) |
| 10 | ?→1999: Luci diurne (DRL) | |
| 16 | 15 | Luci di posizione |
| 17 | 7,5 | Luce della cupola, illuminazione del soffitto, accendisigari, alimentazione dell’antenna della luce del bagagliaio, unità di controllo integrata |
| 18 | 20 | Potenza del motore altezza del sedile |
| 19 | 15 | Radio, accendisigari |
| 20 | 15 | Luce di stop, clacson |
| 21 | 10 | Luci di emergenza |
| 22 | 40 | Ventilatore del riscaldatore |
| 23 | 40 | Tergicristallo |
| 24 | 100 | Batteria, distribuzione dell’alimentazione |
| R1 | Ventilatore del radiatore | |
| R2 | Resistenza | |
| R3 | Alimentazione del finestrino | |
| R4 | Faro anteriore | |

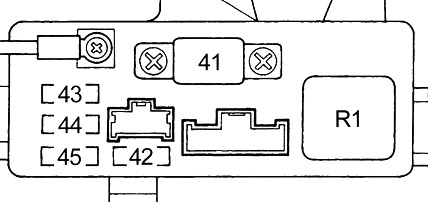

Scatola dei fusibili vano motore 2
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 41 | 40 | 1994 →?: Relè del motore ABS |
| 30 | ?→1999: Relè del motore ABS | |
| 42 | 10 | 1994 →?: Unità di controllo ABS |
| 7,5 | ?→1999: Unità di controllo ABS | |
| 43 | 20 | 1994 →?: Elettromagneti anteriori ABS |
| 20 | ?→1999: Elettromagneti ABS | |
| 44 | 15 | 1994→?: Elettromagnete posteriore ABS, unità di controllo ABS |
| 45 | – | – |
| R1 | Motore della pompa ABS | |
Scatola relè 1
| Numero | Relè |
|---|---|
| R1 | Tergicristallo anteriore basso |
| R2 | Tergicristallo intermittente |
| R3 | Tergicristallo anteriore alto |
| R4 | Motore del tergicristallo anteriore |
Scatola relè 2
| Numero | Relè |
|---|---|
| R1 | Dispositivo di disconnessione del compressore dell’aria condizionata |
| R2 | Ventilatore del condensatore |
