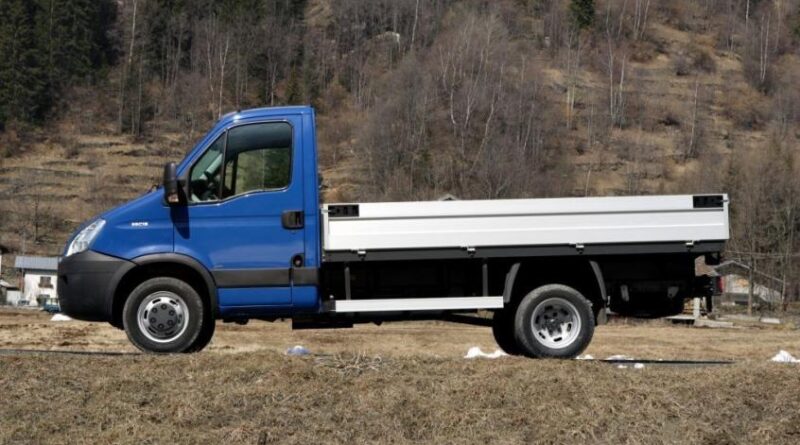

Iveco Daily IV (2006-2011) – scatola dei fusibili
Iveco Daily IV (2006-2011) – schema del quadro dei fusibili
Anno di produzione: 2006, 2007, 2008, 2009, 2010, 2011.
Fusibile accendisigari (presa di alimentazione) in Iveco Daily IV (2006-2011) è il fusibile 33 nel quadro dei fusibili sul cruscotto.
Posizione – fusibili iveco daily
A. Set di indicatori
B. Interruttore a chiave
C. Gruppo di interruttori della colonna dello sterzo
D. Unità centrale di collegamenti “CPL”
E. Computer di carrozzeria
F. Batteria
G. Unità centrale di distribuzione positiva (+30) “CBA”
H. Alternatore
I. (Motore) unità centrale di collegamenti reciproci “CVM”.
Unità centrale con collegamento positivo (CBA)
| Nr |
Amperi [A] |
Descrizione |
| 1 | 500 | Positivo +30 per il motorino di avviamento dell’alternatore |
| 2 | 150 | Positivo per l’unità centrale
che apre il motore “CVM”. |
| 3 | 70 | Positivo +30 per “CPL” |
| 4 | 70 | Positivo +30 per “CPL” |
| 5 | 50 | Positivo +30 per il quadro OPT |
| 6 | – | Positivo +30 per “CPL” –
impostazione preliminare OPT. |
Unità centrali colleganti il cruscotto (CPL)
| Nr |
Amp [A] |
Descrizione |
| 12 | 7.5 | Fari anabbaglianti destro |
| 13 | 7.5 | Faro anabbagliante sinistro – posizione del proiettore |
| 31 | 3 | Relè T08-T17 in CVM e BC |
| 32 | 15 | Porta scorrevole |
| 33 | 15 | Riscaldatore dell’aria;
Accendisigari. |
| 34 | 20 | Presa elettrica |
| 35 | 10 | ABS8 o ESP8. Telma |
| 36 | 20 | Chiusura centralizzata |
| 37 | 5 | Interruttori delle luci di stop |
| 38 | 10 | Alimentazione dei relè
delle lampade interne. |
| 39 | 15 | Radio auto;
Cronotachigrafo. |
| 40 | 10 | Lunotto riscaldato destro |
| 41 | 10 | Lunotto riscaldato sinistro |
| 42 | 5 | Interruttore delle luci di retromarcia |
| 43 | 20 | Tergicristalli |
| 44 | – | DISPONIBILE |
| 45 | – | DISPONIBILE |
| 46 | – | DISPONIBILE |
| 47 | 25 | Alzavetro del conducente |
| 48 | 25 | Alzavetro del passeggero |
| 49 | 15 | Controllo del clima;
Radio auto; Sedili riscaldati. |
| 50 | 5 | Airbag |
| 51 | 5 | Cronotachigrafo |
| 52 | – | DISPONIBILE |
| 53 | 7.5 | Set di indicatori;
Luci posteriori antinebbia. |
| Relè | ||
| T-01 | Fari anabbaglianti destro e sinistro | |
| Z-11 | Lunotto riscaldato | |
| Z-12 | Accendisigari;
Riscaldamento; Sistema di climatizzazione. |
|
| Z-13 | Disattivazione dell’alimentazione con la chiave | |
Unità centrale di collegamento “CVM”
| Nr |
Amperi [A] |
Descrizione |
| 0 | 60 | Candelette di accensione |
| 1 | 40 | ABS8 o ESP8 |
| 2 | 30 | ABS8 o ESP8 |
| 3 | 30 | ECU ESV1
(cambio automatico). |
| 4 | 30 | ECU ESV1
(cambio automatico). |
| 5 | 30 | Interruttore di avviamento |
| 6 | 20 | Specchietti e parabrezza riscaldati |
| 7 | 20 | Luci di posizione laterali |
| 8 | 30 | Ventilatori di riscaldamento o climatizzazione |
| 9 | 20 | Tergicristalli del parabrezza |
| 10 | 7.5 | Clacson |
| 11 | 10 | EDC16 (carichi secondari) |
| 14 | 7.5 | Faro abbagliante destro |
| 15 | 7.5 | Faro abbagliante sinistro |
| 16 | 5 | EDC16, T02, T14;
Riscaldatore aggiuntivo. |
| 17 | 15 | EDC16
(carichi principali) |
| 18 | 10 | ECU ESV1
(cambio automatico) |
| 19 | 5 | Baruffaldi |
| 20 | 25 | Riscaldatore del filtro del carburante |
| 21 | 15 | Pompa del carburante |
| 22 | 25 | EDC16
(carichi principali) |
| 23 | 10 | Riscaldatore aggiuntivo |
| 24 | 15 | ECU ESV1
(cambio automatico); PTO. |
| 26 | 10 | Presa per rimorchio |
| 29 | 40 | Suspensione pneumatica |
| 30 | 15 | Fari antinebbia anteriori
(sinistro e destro) |
| 54 | 40 | Suspensione pneumatica |
| T02 | 20 | Fari anabbaglianti destro e sinistro |
| T03 | 20 | Clacson |
| T05 | 20 | Alimentatore Baruffaldi |
| T06 | 20 | Riscaldamento specchietti e parabrezza |
| T07 | 20 | Luci di posizione laterali |
| T08 | 20 | Ventilatori di riscaldamento o climatizzazione |
| T09 | 20 | EDC16 (relè principale) |
| T10 | 20 | Pompa del carburante |
| T14 | 20 | Fari antinebbia anteriori
(sinistro e destro). |
| T17 | 20 | Tergicristalli del parabrezza |
| T19 | 20 | Riscaldatore del filtro del carburante |
| T20 | 20 | Diagnosi MODUS |
| T25 | 10/20 | Tergicristalli del parabrezza |
| T26 | 10/20 | Tergicristallo del parabrezza –
2 velocità. |
| (F26, F29, F54, T25, T26)
nel contenitore dell’unità centrale. |
||
Quadro dei fusibili opzionale (compartimento motore)
| Nr | Descrizione | Amperi [A] |
| F-55 (2) | Luci rotative | 10 |
| K-25 (5) | Connettore rimorchio | 10 |
| F-28 (8) | Alimentatore APU | 15 |
| F-27 (11) | Luci di lavoro | 10 |
| Relè | ||
| T04 (1) | Luci rotative | 20 |
| T16 (12) | Luci di lavoro | 10 |
| T15 (3) | Libero | – |
| T22 (4) | Avvio del compressore dell’aria condizionata | 20 |
| T18 (6) | Taglio Baruffaldi | 20 |
| T24 (7) | Attivazione dell’albero di trasmissione | 20 |
| T23 (9) | Compressore dell’aria condizionata | 20 |
| T21 (10) | Segnale di attivazione del compressore da EDC 16 | 20 |
