Peugeot 207 FL (2009-2012) – scatola dei fusibili
Peugeot 207 FL (2009-2012) – schema della scatola dei fusibili
Anno di produzione: 2009, 2010, 2011, 2012.
Fusibile accendisigari (presa di alimentazione) nel Peugeot 207 FL (2009-2012) è il fusibile F9 nella scatola dei fusibili sul cruscotto.

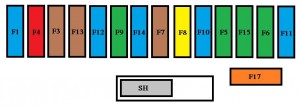

Fusibili sul cruscotto
La scatola dei fusibili si trova nella parte inferiore del cruscotto (sul lato sinistro).
| Nr | Amp [A] | Descrizione |
| G39 | 20 | Amplificatore Hi-Fi |
| G40 | – | Non utilizzato |
| Nr | Amp [A] | Descrizione |
| F1 | 15 | Spazzola tergicristallo posteriore |
| F2 | – | Non utilizzato |
| F3 | 5 | Unità di controllo airbag
e pretensionatore. |
| F4 | 10 | Interruttore del pedale della frizione;
Presa diagnostica; Specchietto retrovisore elettrocromatico; Climatizzazione; Sensore angolo di sterzata; Pompa filtro particolato (Diesel). |
| F5 | 30 | Finestrini elettrici;
Finestrini posteriori elettrici attivati da un solo pulsante; Tenda panoramica del tetto (SW). |
| F6 | 30 | Alzavetro elettrico anteriori;
Alimentazione degli specchietti laterali ripiegabili. |
| F7 | 5 | Luci di cortesia anteriori e posteriori;
Luci per la lettura della mappa; Illuminazione del parasole; Illuminazione del vano portaoggetti; Orologio. |
| F8 | 20 | Apparecchiature audio;
Audio/telefono; Display multifunzionale; Orologio; Elementi di controllo sul volante; Rilevamento bassa pressione pneumatici; Scatola dei fusibili del rimorchio. |
| F9 | 30 | Presa anteriore 12 V;
Presa posteriore 12 V (SW). |
| F10 | 15 | Sirena dell’allarme;
Centralina dell’allarme; Fari indicatori di direzione. |
| F11 | 15 | Presa diagnostica;
Chiave a bassa tensione; Controllo della trasmissione automatica. |
| F12 | 15 | Sensore pioggia/illuminazione;
Amplificatore; Scatola dei fusibili del rimorchio; Modulo di apprendimento della guida. |
| F13 | 5 | Scatola dei fusibili del motore;
Relè ABS; Interruttore del freno a doppia funzione; Leva del cambio “2 Tronic”. |
| F14 | 15 | Cruscotto;
Pannello luci di avviso cinture di sicurezza; Regolazione dei fari; Climatizzazione; Sistema Bluetooth; Unità di controllo dei sensori di parcheggio posteriori; Airbag. |
| F15 | 30 | Bloccaggio e super chiusura |
| F17 | 40 | Disappannamento/sbrinamento
del lunotto e degli specchietti laterali. |
| SH | – | Bypass PARC |

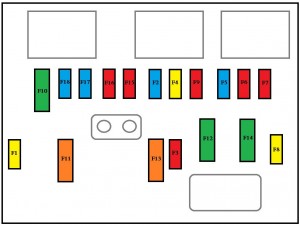

Fusibili del vano motore
La scatola dei fusibili è situata nel vano motore, vicino alla batteria (sul lato sinistro).
| Nr | Amp [A] | Descrizione |
| F1 | 20 | Alimentazione dell’unità di controllo del motore e relè
del gruppo ventilatore; Elettrovalvole di distribuzione e serbatoio (1,6 l THP 16V); Sensore di flusso d’aria (Diesel); Pompa di iniezione (Diesel); Sensore acqua nel gasolio (Diesel); Elettrovalvole EGR; Riscaldamento aria (Diesel). |
| F2 | 15 | Clacson |
| F3 | 10 | Spruzzatore del parabrezza anteriore e posteriore |
| F4 | 20 | Spruzzatore dei fari |
| F5 | 15 | Pompa carburante (benzina);
Elettrovalvole turbo (1,6 l THP 16V). |
| F6 | 10 | Sensore di velocità del veicolo;
Trasmissione automatica. |
| F7 | 10 | Servosterzo elettrico;
Fari indicatori di direzione; Relè di controllo dei fari indicatori di direzione; Unità di commutazione e protezione (Diesel). |
| F8 | 25 | Controllo del motorino di avviamento |
| F9 | 10 | Unità di controllo ABS/ESP;
Interruttore del pedale del freno. |
| F10 | 30 | Attuatori dell’unità di controllo del motore
(benzina: bobine di accensione, elettrovalvole, sonde lambda, iniettori, riscaldatori, termostato elettronico) (Diesel: elettrovalvole, riscaldatori) |
| F11 | 40 | Ventola dell’aria condizionata |
| F12 | 30 | Spazzole del parabrezza
bassa/alta velocità. |
| F13 | 40 | Alimentazione dell’interfaccia dei sistemi integrati
(accensione positiva). |
| F14 | 30 | Riscaldatore Diesel (Diesel) |
| F15 | 10 | Faro anabbagliante sinistro |
| F 16 | 10 | Faro anabbagliante destro |
| F17 | 15 | Faro abbagliante sinistro |
| F18 | 15 | Faro abbagliante destro |
| Nr | Amp [A] | Descrizione | |
| R1 | MF1 | 70 | Installazione del ventilatore |
| MF2 | 20/30 | Pompa ABS/ESP | |
| MF3 | 20/30 | Elettrovalvole ABS/ESP | |
| MF4 | 60 | Alimentazione dell’interfaccia dei sistemi integrati | |
| MF5 | 60 | Alimentazione dell’interfaccia dei sistemi integrati | |
| MF6 | 30 | Gruppo ventilatore aggiuntivo (1,6 l THP 16V) | |
| MF7 | 80 | Scatola dei fusibili nel compartimento passeggeri | |
| R2 | MF8 | 30 | Calcolatore della trasmissione “2 Tronic” |
| MF9 | 80 | Unità di riscaldamento (Diesel) | |
| MF10 | 80 | Servosterzo elettrico | |
| MF11 | 40 | Motore elettrico Valvetronic (1,6 l THP 16V) |
