Peugeot 206 S (2008) – scatola dei fusibili
Peugeot 206 S (2008) – schema del quadro fusibili
Anno di produzione: 2008.
Fusibile accendisigari (presa di alimentazione) nel Peugeot 206 S (2008) è il fusibile 22 nel quadro fusibili sul cruscotto.

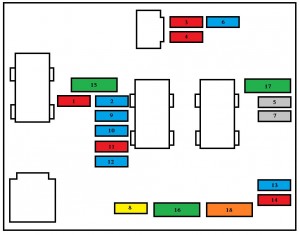

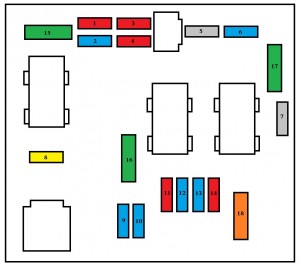

Quadro fusibili nel vano motore
OPPURE
| Nr | Amp [A] | Descrizione |
| MF1 | 20 | Unità ventilatore |
| MF2 | 60 | ABS |
| MF3 | 30 | ABS |
| MF4 | 70 | Alimentazione interfaccia sistemi integrati |
| MF5 | 70 | Alimentazione interfaccia sistemi integrati |
| MF6 | – | Non utilizzato |
| MF7 | 30 | Alimentazione interruttore accensione |
| MF8 | 20 | Amplificatore audio |
| I fusibili maxi attuali forniscono una protezione
aggiuntiva ai circuiti elettrici. |
||
| Nr | Amp [A] | Descrizione |
| 1 | 10 | Modulo riscaldamento (Diesel);
Sensore acqua nel gasolio; Interruttore luci retromarcia; Sensore velocità; Sensore flusso aria (Diesel). |
| 2 | 15 | Elettrovalvola serbatoio;
Pompa carburante. |
| 3 | 10 | Unità di controllo motore ABS |
| 4 | 10 | Controllore cambio automatico;
Controllore motore. |
| 5 | – | Non utilizzato |
| 6 | 15 | Fari anteriori fendinebbia |
| 7 | – | Non utilizzato |
| 8 | 20 | Relè gruppo ventilatore;
Controllore motore; Pompa iniezione gasolio; Elettrovalvola di controllo motore. |
| 9 | 15 | Fari anabbaglianti sinistri |
| 10 | 15 | Fari anabbaglianti destri |
| 11 | 10 | Fari abbaglianti sinistri |
| 12 | 15 | Fari abbaglianti destri |
| 13 | 15 | Clacson |
| 14 | 10 | Pompe lavavetri parabrezza |
| 15 | 30 | Riscaldatore corpo farfallato;
Sensore ossigeno; Controllore motore; Sensore flusso aria; Bobina di accensione; Elettrovalvola di controllo motore; Riscaldamento gasolio; Iniettori. |
| 16 | 30 | Relè pompa aria |
| 17 | 30 | Spazzola tergicristallo anteriore a
velocità alta e bassa. |
| 18 | 40 | Ventilatore aria condizionata |

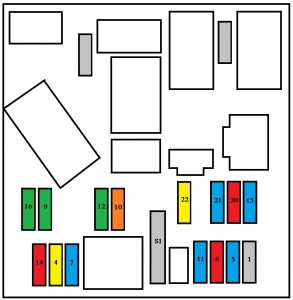

Quadro fusibili sotto il cruscotto
| Nr | Amp [A] | Descrizione |
| 1 | 15 | Non utilizzato |
| 4 | 20 | Illuminazione bagagliaio;
Attrezzatura audio; Elementi di controllo sul volante. |
| 5 | 15 | Diagnostica cambio automatico. |
| 6 | 10 | Livello liquido refrigerante;
Cambio automatico; Attrezzatura audio. |
| 7 | 15 | Accessorio per l’apprendimento della guida;
Allarme installato come accessorio. |
| 9 | 30 | Finestrini posteriori elettrici |
| 10 | 40 | Disappannamento finestrino posteriore e specchietto |
| 11 | 15 | Non utilizzato |
| 12 | 30 | Finestrini anteriori elettrici |
| 14 | 10 | Quadro fusibili motore;
Airbag; Elementi di controllo sul volante. |
| 15 | 15 | Pannello strumenti;
Aria condizionata; Attrezzatura audio. |
| 16 | 30 | Elementi di controllo bloccaggio/
sbloccaggio porte, cofano e bagagliaio. |
| 20 | 10 | Faro di stop destro |
| 21 | 15 | Faro di stop sinistro;
Terzo faro di stop. |
| 22 | 30 | Illuminazione interna;
Illuminazione vano portaoggetti; Accendisigari. |
| S1 | B | Bypass PARC |
