Peugeot 207 CC (2006-2014) – scatola dei fusibili

Indice

Peugeot 207 CC (2006-2014) – schema del fusibile

Anno di produzione: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Fusibile accendisigari (presa di alimentazione) nel Peugeot 207 CC (2006-2014) è il fusibile F9 nella scatola dei fusibili sul cruscotto.

La scatola dei fusibili si trova nella parte inferiore del cruscotto (sul lato sinistro).

Nr	Amp [A]	Descrizione
G37	30	Alimentazione dell’unità con tetto retrattile
G38	20	Amplificatore Hi-Fi
G39	–	Non utilizzato
G40	40	Alimentazione della scatola fusibili del rimorchio

Nr	Amp [A]	Descrizione
F1	–	Non utilizzato
F2	–	Non utilizzato
F3	5	Unità di controllo dell’airbag e del pretensionatore
F4	10	Interruttore del pedale della frizione; Presa diagnostica; Specchietto retrovisore elettrocromatico; Climatizzazione; Sensore dell’angolo di sterzata; Pompa del filtro antiparticolato (Diesel).
F5	30	Finestrini posteriori elettrici; Tetto scorrevole.
F6	30	Finestrini anteriori elettrici; Alimentazione degli specchietti ripiegabili.
F7	5	Lucernari anteriori; Luci di lettura della mappa; Illuminazione del parasole; Illuminazione del vano portaoggetti.
F8	20	Audio/telefono; Cambi CD; Display multifunzionale; Elementi di controllo sul volante; Rilevamento bassa pressione pneumatici; Scatola fusibili del rimorchio; Allarme.
F9	30	Presa anteriore 12 V.
F10	15	Sirena d’allarme; Centralina d’allarme; Fari direzionali.
F11	15	Presa diagnostica; Chiave di accensione a bassa corrente; Controllore della trasmissione automatica.
F12	15	Sensore di luminosità; Scatola fusibili del rimorchio; Tetto scorrevole.
F13	5	Scatola fusibili del motore; Relè ABS; Interruttore del freno a doppia funzione.
F14	15	Cruscotto; Spia di avviso delle cinture di sicurezza; Regolazione dei fari; Climatizzazione; Impianto audio; Kit vivavoce; Unità di controllo dell’assistenza al parcheggio posteriore.
F15	30	Bloccaggio e super serratura
F17	40	Disgelo del lunotto posteriore e degli specchietti esterni
SH	–	Bypass PARC

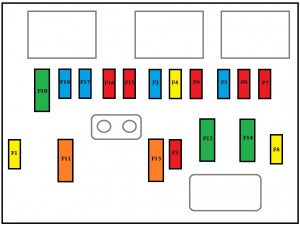

La scatola dei fusibili è situata nel vano motore, vicino alla batteria (sul lato sinistro).

Nr	Amp [A]	Descrizione
F1	20	Alimentazione dell’unità di controllo del motore e relè di controllo del gruppo ventilatore; Valvole elettromagnetiche di distribuzione e del serbatoio (1,6 l THP 16V); Sensore di flusso d’aria (Diesel); Pompa di iniezione (Diesel); Sensore di acqua nel gasolio (Diesel); Elettrovalvole EGR; Riscaldamento dell’aria (Diesel).
F2	15	Clacson
F3	10	Spazzola tergicristallo anteriore e posteriore
F4	20	Spruzzatore dei fari
F5	15	Pompa carburante (benzina); Valvole elettromagnetiche Turbo (1,6 l THP 16V).
F6	10	Sensore di velocità del veicolo; Trasmissione automatica.
F7	10	Servosterzo elettrico; Fari direzionali; Relè di controllo dei fari direzionali; Unità di commutazione e protezione (Diesel).
F8	25	Controllo del motorino di avviamento
F9	10	Controllore ABS/ESP; Interruttore del pedale del freno.
F10	30	Attuatori del controllore del motore (benzina: bobine di accensione, elettrovalvole, sonde lambda, iniettori, riscaldatori, termostato regolabile) (Diesel: elettrovalvole, riscaldatori).
F11	40	Ventola del climatizzatore
F12	30	Tergicristalli del parabrezza bassa / alta velocità
F13	40	Alimentazione dell’interfaccia dei sistemi integrati (accensione positiva)
F14	30	Riscaldatore Diesel (Diesel)
F15	10	Faro anteriore sinistro
F 16	10	Faro anteriore destro
F17	15	Faro anabbagliante sinistro
F18	15	Faro anabbagliante destro

	Nr	Amp [A]	Descrizione
R1	MF1	70	Montaggio del ventilatore
	MF2	20/30	Pompa ABS/ESP
	MF3	20/30	Valvole elettromagnetiche ABS/ESP
	MF4	60	Alimentazione dell’interfaccia dei sistemi integrati.
	MF5	60	Alimentazione dell’interfaccia dei sistemi integrati.
	MF6	–	Gruppo ventilatore aggiuntivo (1,6 l THP 16V).
	MF7	80	Scatola fusibili nel compartimento passeggeri.
R2	MF8	30	Non utilizzato
	MF9	80	Unità di riscaldamento (Diesel)
	MF10	80	Servosterzo elettrico
	MF11	40	Motore elettrico Valvetronic (1,6 l THP 16V).
