Peugeot 508 RXH (2011-2016) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Peugeot 508 RXH (2011–2016), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Peugeot 508 RXH (2011-2016) – schema del fusibile
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Peugeot 508 RXH (2011-2016) è il fusibile F13 nel quadro fusibili nel vano portaoggetti.
Fusibili dietro il vano portaoggetti
| Nr | Amp [A] | Descrizione |
| F6
A o B |
15 | Impianto audio |
| F8 | 3 | Allarme |
| F13 | 10 | Accendisigari anteriore |
| F14 | 10 | Presa anteriore 12 V. |
| F 16 | 3 | Luce di lettura posteriore,
Luci di lettura per mappe. |
| F17 | 3 | Luce di lettura posteriore,
Specchietto esterno. |
| F28
A o B |
15 | Impianto audio |
| F30 | 20 | Spazzola posteriore |
| F32 | 10 | Amplificatore audio |
Fusibili nel cruscotto
Il quadro fusibili si trova nel pannello inferiore del cruscotto (lato destro).
| Nr | Amp [A] | Descrizione |
| F3 | 15 | Alzavetro lato conducente;
Presa 12 V per i sedili posteriori. |
| F4 | 15 | Presa 12 V nel bagagliaio |
| F5 | 30 | Vetro posteriore con un solo tocco |
| F6 | 30 | Vetro anteriore con un solo tocco |
| F11 | 20 | Unità rimorchio. |
| F12 | 20 | Amplificatore audio |
| F15 | 20 | Tenda panoramica
della finestra del tetto (SW). |
| F 16 | 5 | Pannello dei comandi
degli alzavetro del conducente. |

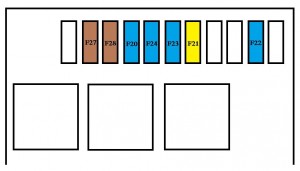

Fusibili nel vano motore
Il quadro fusibili è situato nel vano motore vicino alla batteria.
| Nr | Amp [A] | Descrizione |
| F20 | 15 | Pompa del lavavetri anteriore e
posteriore. |
| F21 | 20 | Pompa del lavavetri dei fari |
| F22 | 15 | Clacson |
| F23 | 15 | Faro anabbagliante destro |
| F24 | 15 | Faro abbagliante
sinistro. |
| F27 | 5 | Fari lato sinistro |
| F28 | 5 | Fari lato destro |
