Peugeot 508 Hybrid (2011-2016) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Peugeot 508 Hybrid (2011–2016), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Peugeot 508 Hybrid (2011-2016) – schema del fusibile
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Peugeot 508 Hybrid (2011-2016) è il fusibile F9 nel quadro fusibili
Fusibili dietro il vano portaoggetti
| Nr | Amp [A] | Descrizione |
| F6
A o B |
15 | Impianto audio |
| F8 | 3 | Allarme |
| F13 | 10 | Accendisigari anteriore |
| F14 | 10 | Presa anteriore 12 V. |
| F 16 | 3 | Lampada di lettura posteriore;
Luci di lettura posteriore. |
| F17 | 3 | Lampada di lettura posteriore;
Specchietto esterno. |
| F28
A o B |
15 | Impianto audio |
| F30 | 20 | Terzo tergicristallo |
| F32 | 10 | Amplificatore audio |
Fusibili sulla plancia
Il quadro fusibili si trova nel pannello inferiore della plancia (a destra).
| Nr | Amp [A] | Descrizione |
| F3 | 15 | Alzavetro lato conducente;
Presa 12 V sui sedili posteriori. |
| F4 | 15 | Presa 12 V nel bagagliaio |
| F5 | 30 | Vetro posteriore con un solo tocco |
| F6 | 30 | Vetro anteriore con un solo tocco |
| F11 | 20 | Unità rimorchio |
| F12 | 20 | Amplificatore audio |
| F15 | 20 | Tenda panoramica del tetto apribile
(SW e non ibrida RXH). |
| F 16 | 5 | Pannello di controllo degli alzavetri
del conducente. |

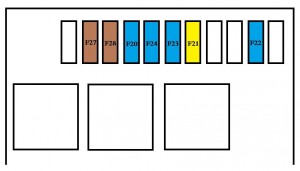

Fusibili nel vano motore
Il quadro fusibili è situato nel vano motore vicino alla batteria.
| Nr | Amp [A] | Descrizione |
| F20 | 15 | Pompa lavavetri anteriore/posteriore |
| F21 | 20 | Pompa lavavetri fari |
| F22 | 15 | Clacson |
| F23 | 15 | Faro anabbagliante destro |
| F24 | 15 | Faro anabbagliante sinistro |
| F27 | 5 | Luci sul lato sinistro |
| F28 | 5 | Luci sul lato destro |
