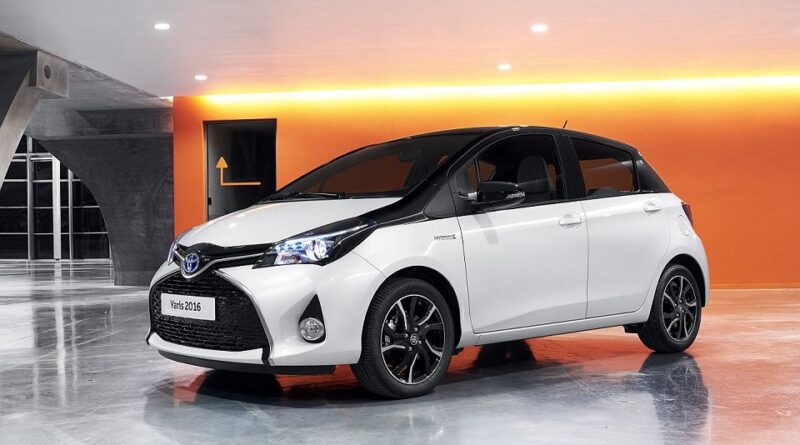

Toyota Yaris XP130 e XP150 (2011-2018) – scatola dei fusibili

In questo articolo troverai i diagrammi della scatola dei fusibili della Toyota Yaris XP130 e XP150 (2011–2018), informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e l’assegnazione di ogni fusibile (layout dei fusibili).

Toyota Yaris XP130 e XP150 – schema della scatola dei fusibili

Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Fusibile accendisigari (presa di alimentazione) nella Toyota Yaris XP130 e XP150 è il fusibile 23 (15A) nella scatola dei fusibili nell’abitacolo.

Comparto motore

Posizione

LHD (volante a sinistra)



RHD (volante a destra)



Descrizione

1. Relè della candela di accensione
2. Scatola dei fusibili e relè
3. Unità di controllo dei freni
4. Scatola dei fusibili n. 2
5. Scatola dei fusibili di alimentazione
6. Unità di controllo del motore

Scatola dei fusibili e relè



Descrizione

1	7,5A – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale.
2	20A EFI MAIN – Benzina: Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale.
	30A ECD MAIN – Diesel: Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale.
3	7,5A EFI NO.3 – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale.
4	10A – Clacson; Segnale acustico
5	10A EFI NO.2 – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale.
6	10A – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale; Airbag; Luci di stop; Sistema di classificazione dei passeggeri anteriori.
7	15A IGN – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale.
8	7,5A – Strumentazione
9	–
10	30A – da luglio 2014 (TMMF): Riscaldatore aggiuntivo (TMMF – Toyota Motor Manufacturing France)
11	25A – prima di luglio 2014 (TMMF): Riscaldatore aggiuntivo (TMMF – Toyota Motor Manufacturing France)
	30A – da luglio 2014 (TMMF): Riscaldatore ausiliario (TMMF – Toyota Motor Manufacturing France)
12	50A EPS – Servosterzo elettrico
13	30A – ABS, VSC
14	30A – Vetri riscaldati; Specchietti riscaldati.
15	40A – Aria condizionata
16	50A – TMMF: Riscaldatore ausiliario (TMMF – Toyota Motor Manufacturing France)
	30A – Pulizia dei fari
17	30A – Ventola di raffreddamento
18	50A – ABS, VSC
19	10A – Specchietti riscaldati; Vetro posteriore riscaldato; Cruise control; Indicatore del cambio; Unità di controllo del motore.
20	5A ECU-B NO.1 – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale; Carrozzeria ECM.
21	15A – Illuminazione interna; Illuminazione personale; Sistema audio; VSC.
22	40A – Sistema di carica (1NR-FE); Sistema start-stop.
23	30A – Sistema di avviamento
24	15A – TMMF: Sistema audio; Navigazione; Assistenza al parcheggio (TMMF – Toyota Motor Manufacturing France).
25	25A– fino a luglio 2014: Blocco doppio
	25A – fino a luglio 2014 (TMMF): Riscaldatore aggiuntivo (TMMF – Toyota Motor Manufacturing France)
26	30A – Fusibili: “DOME”, “ECU-B NR 1”, “ECU-B NR 2”
27	20A – fino a luglio 2014 (TMMF): Portellone; Immobilizzatore; Sistema di accesso intelligente con pulsante di avvio; Sistema start-stop; Blocco del volante; Sistema di controllo wireless (TMMF – Toyota Motor Manufacturing France).
28	10A ETCS – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale.
29	10A – Indicatori di direzione; Luci di emergenza.
30	7,5A AM2 – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale; Sistema di avviamento.
31	5A – Strumentazione; Sistema di controllo wireless; Sistema di monitoraggio della pressione dei pneumatici; Sistema di classificazione dei passeggeri anteriori.
32	7,5A – Sistema di carica
33	50A – Fusibili: “EFI MAIN”, “EFI NO.2”, “EFI NO.3”, “IG2”, “IGN”, “MET”, “HORN”
34	80A – Riscaldatore aggiuntivo, specchietti riscaldati
Relè
R1	Ventola di raffreddamento (2)
R2	Ventola di raffreddamento (1)
R3	Vetro posteriore riscaldato (DEF)
R4	Motorino di avviamento (ST)

Scatola dei fusibili n. 2



Descrizione

1	20A – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale.
2	7,5A – Luci diurne
	15A – Luci diurne
3	10A – Ventola di raffreddamento; Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale
	10A – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale.
4	7,5A – prima di luglio 2014: Aria condizionata; Illuminazione automatica; Fari; Regolazione della portata dei fari.
	20A – da luglio 2014: Aria condizionata; Illuminazione automatica; Fari; Regolazione della portata dei fari.
5	50A – Unità di controllo del cambio
6	10A H-LP RH HI – Luce abbagliante destra
7	10A H-LP LH HI – Luci abbaglianti sinistre, strumentazione
8	10A H-LP RH LO – Luce anabbagliante destra
9	10A H-LP LH LO – Luce anabbagliante sinistra; Faro antinebbia anteriore.
10	–
11	–
12	–
13	–
14	–
Relè
R1	prima di luglio 2014: Dimmer (DIM) (interruttore dei fari)
	da luglio 2014: Riscaldatore ausiliario
R2	Luci diurne; Sistema antifurto.
R3	Fari
	Fari, luci diurne.

N. 1



Prima di luglio 2014

• R1 – Relè integrato

Da luglio 2014

• R1 Unità di controllo del motore (ECD NO.2)
• R2 Riscaldatore ausiliario (PTC HTR NO.2)
• R3 Riscaldatore ausiliario (PTC HTR NO.3)
• Motorino di avviamento R4 (ST NR 2)

N. 2



Prima di luglio 2014

R2 – (O / P MTR (con sistema Stop & Start)) o R1 – Unità di controllo del cambio (MMT)

Da luglio 2014

R1 – dimmer (DIM (faro proiettore))

Scatola dei fusibili di alimentazione

Si trova sul terminale positivo della batteria.





Descrizione

1. 80A GLOW DC/DC – sistema di iniezione multipoint / sistema di iniezione multipoint sequenziale
2. 80A MAIN – Fusibili: “BBC”, “ST”, “AMP”, “D / L NO.2”, “DCC”, “STR LOCK”, “MIR-HTR”, “ETCS”, “HAZ”, ” AM2 “”, ALT-S “”, “R/I” “”, DRL “” EU-DRL “”, S-HORN “”, H-LP MAIN “”, H-LP RH HI “”, H-LP LH HI “”, H-LP RH LO “”, H-LP LH LO“
3. ALT 120A – Sistema di carica, Fusibili: “ID / UP”, “EPS”, “ABS NO.2”, “DEF”, “PTC”, “HTR”, “H-LP CLN”, “RDI FAN”, ” ABS NO.1 “,” TAIL NO.2 “,” PANEL “,” DOOR R / R “,” DOOR P “,” ECU-IG NO.1 “,” ECU-IG NO.2 “,” A / C “,” GAUGE “,” WASHER “,” WIPER “,” WIPER RR “,” P / W “,” DOOR R / L “,” DOOR “,” CIG “,” ACC “,” D / L ” , “OBD”, “STOP”, “AM1”, “FOG FR”

Abitacolo

Posizione

LHD

RHD

Descrizione

1. Blocco di distribuzione
2. Scatola dei fusibili
3. Unità di controllo del motore e del cambio (senza sistema Start-Stop)
4. Unità di controllo del sistema Start-Stop
5. Unità di controllo elettrica della carrozzeria
6. Relè del riscaldatore (HTR)
7. Scatola dei relè
8. Unità di controllo dei sistemi di assistenza al conducente
9. Unità di controllo del motore e del cambio (con sistema Start-Stop)
10. Unità di controllo della trasmissione (LHD)
11. Blocco della rete di sicurezza
12. Relè dei tergicristalli
13. Amplificatore del transponder della chiave
14. Amplificatore del climatizzatore
15. Blocco di distribuzione
16. Unità di controllo dell’airbag
17. Controllore del blocco della leva del cambio
18. Unità di controllo del servosterzo
19. Blocco di certificazione
20. Blocco del codice ID (con sistema di accesso e avviamento intelligente)
    Unità di controllo del transponder della chiave (senza sistema di accesso e avviamento intelligente)

Scatola dei fusibili

Si trova sotto il cruscotto.

LHD (volante a sinistra)



RHD (volante a destra)





Descrizione

1	–
2	–
3	–
4	15A – Sedili riscaldati
5	–
6	–
7	7,5A – Specchietti elettrici
8	–
9	–
10	–
11	–
12	25A – Blocco doppio
13	–
14	–
15	15A – fino a giugno 2013: Faro antinebbia anteriore
	15A – Da giugno 2013 (TMC): Faro antinebbia anteriore (TMC – Toyota Motor Corporation)
	7,5A – da giugno 2013 (TMMF): Faro antinebbia anteriore (TMMF – Toyota Motor Manufacturing France)
16	7,5A – Sistema di avviamento
17	7,5A – Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale; VSC; Luce di stop; Luce di stop aggiuntiva.
18	7,5A – Faro antinebbia posteriore
19	–
20	7,5A – Connettore diagnostico
21	25A – Chiusura centralizzata; Carrozzeria ECM.
22	5A – ECM carrozzeria; Specchietti elettrici; Sistema audio; Blocco del selettore del cambio.
23	15A – Presa (accendisigari)
24	20A – Regolatori delle finestre
25	20A – Alzavetri
26	30A – Vetri elettrici
27	15A – Tergicristallo posteriore
28	20A – Tergicristallo
29	15A – Lavavetri
30	–
31	–
32	10A – Luci di retromarcia, blocco della leva del cambio; Sistema audio; Sistema di carica; Sistema di iniezione multipoint; Sistema di iniezione multipoint sequenziale.
33	7,5A – Aria condizionata; Vetro posteriore riscaldato; Specchietti riscaldati.
34	5A – VSC
35	5A — Ventola di raffreddamento; Vetro posteriore riscaldato; VSC; Servosterzo elettrico; Modulo di controllo della carrozzeria; Sistema di controllo wireless; Sistema di monitoraggio della pressione dei pneumatici.
36	20A – Regolatori delle finestre
37	20A – Alzavetri
38	5A – Strumentazione; Illuminazione del cruscotto; Interruttore della luce.
39	10A – Luce laterale; Illuminazione della targa.

Scatola dei relè



Descrizione

• R1 – Illuminazione interna (DOME CUT)
• R2 – fino a luglio 2014: Faro antinebbia anteriore (FR FOG) / da maggio 2015: (STP)

Elementi aggiuntivi



Descrizione

1. Rilevatore di collisione
2. Ricevitore per il sistema di monitoraggio della pressione dei pneumatici
3. Amplificatore audio
4. Ricevitore della chiusura centralizzata
